Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- YXC100-1.6mpa
- YXC100-0.6mpa
- YXC100-60mpa
- YXC100-2.5mpa
- YXC100-25mpa
- YXC100-1Mpa
- YXC100-40mpa
- YXC100-4mpa
| Цвет: | YXC100-0.6mpa, YXC100-1.6mpa, YXC100-1Mpa, YXC100-2.5mpa, YXC100-25mpa, YXC100-40mpa, YXC100-4mpa, YXC100-60mpa |

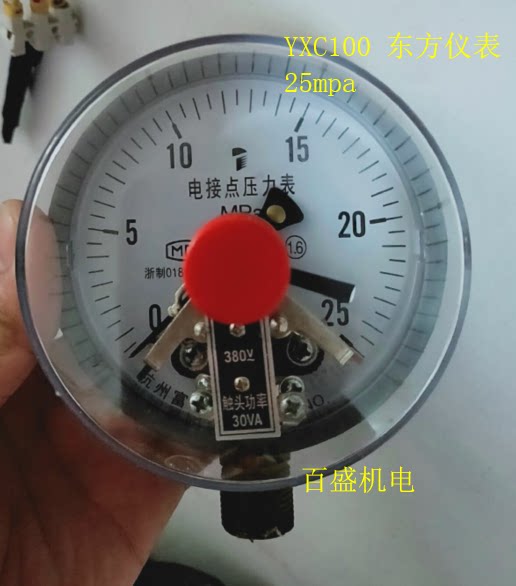

Манометр электроконтактный предназначен для измерения положительного и отрицательного давления газовых и жидких сред, не оказывающих коррозионного воздействия на медь и медные сплавы. Когда давление достигает заданного значения, оно отправляет сигнал и подключает схему управления для достижения цели автоматического управления сигнализацией.
На иглы сигнала электрического контакта устройства точки электрического соединения регулируемая магнитная сталь может увеличить поглощение соединения и ускорить действие контакта, чтобы контактный контакт был надежным, устранить дугу и эффективно избегать инструмента из рабочей среды Вибрация или давление среднего давления. Часто отключить импульс вызывает контакт.Следовательно, инструмент имеет преимущества надежного движения, длительного срока службы и большого контактного переключателя.
В дополнение к тем же функциям, что и точечный контактный манометр, антивибрационный точечный контактный манометр способен измерять давление сред с сильными импульсами и сильными вибрациями в рабочей среде.
| ◇Структурные принципы Прибор состоит из системы направления давления (включая шарниры, пружинные трубки и т. д.), передаточного механизма, индикаторного устройства и корпуса.
Когда измеряемая среда воздействует на пружинную трубку, конец трубки вызывает соответствующую упругую деформацию – смещение, которое освобождается передаточным механизмом.
После этого измеренное давление отображается на циферблате показывающим устройством. | |
●S Уровень: 2,5; 1,6 Принцип проводки: Необходимо добавить промежуточное реле. На электрическом контактном манометре имеется одна точка высокого напряжения, одна средняя точка и одна точка низкого напряжения. Направление тока следующее: провод под напряжением входит в среднюю точку, проходит через точку низкого напряжения, идет к нормально замкнутой точке первого набора контактов промежуточного реле и заканчивается на одном конце катушки контактора. Другой конец катушки реле подсоединяется к нейтральному проводу.Выберите другой набор нормально разомкнутых контактов на контакторе и соедините два конца параллельно концу низкого давления и концу средней точки манометра.Управление промежуточным реле осуществляется от провода под напряжением к средней точке манометра, к точке высокого напряжения и к одной секции катушки промежуточного реле, а другая секция катушки промежуточного реле подключается к нейтральному проводу. |
