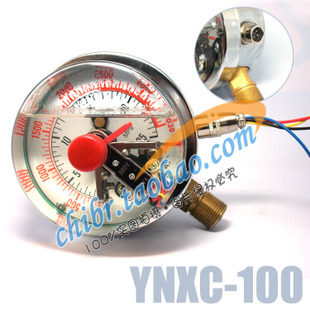

YNXC-100 МПа, устойчивый к амортизатору, магнитно-ассистированному точке электрического подключения.

Цена: 2 853-2 959руб.    (¥135)
Артикул: 24049700846

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:富阳仪表总汇
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 0-25MPa
  • 0-40MPa
  • 0-16MPa
  • 0-60MPa
  • 0-6MPa
  • 0-10MPa
  • 0-100MPa
  • 0-0.6MPa
Добавить в корзину
Другие товары этого продавца
¥551 163руб.
¥581 226руб.
¥1503 170руб.
¥38803руб.
  • Информация о товаре
  • Фотографии
Цвет: 0-25MPa, 0-40MPa, 0-16MPa, 0-60MPa, 0-6MPa, 0-10MPa, 0-100MPa, Другие цвета, 0-0.6MPa

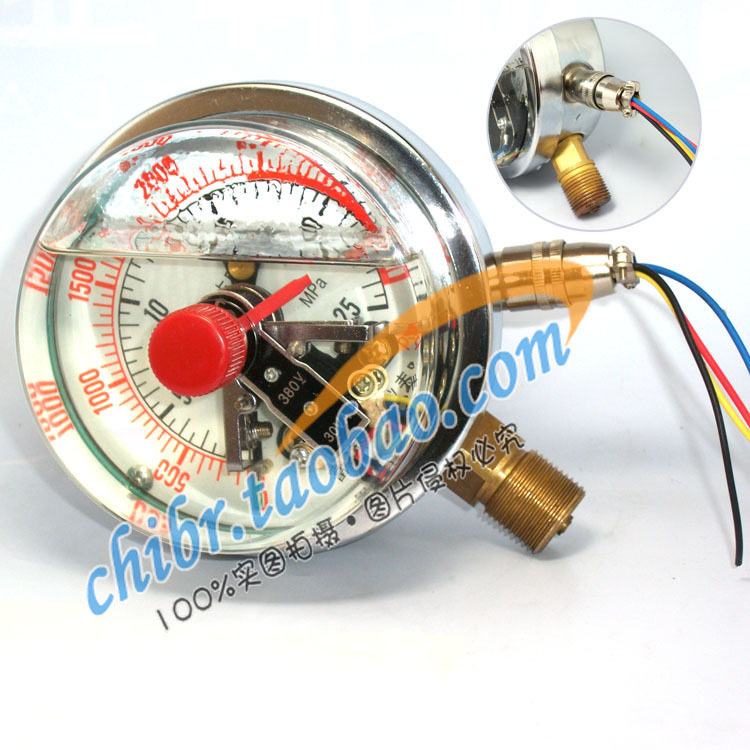

Манометр электроконтактный предназначен для измерения положительного и отрицательного давления газовых и жидких сред, не оказывающих коррозионного воздействия на медь и медные сплавы. Когда давление достигает заданного значения, оно отправляет сигнал и подключает схему управления для достижения цели автоматического управления сигнализацией.
Сигнальный штифт электрического контакта электрического контактного устройства оснащен регулируемым постоянным магнитом, который может увеличить силу всасывания контакта и ускорить действие контакта, тем самым делая контактный контакт надежным, устраняя дуги и эффективно предотвращая частое отключение контактов прибора из-за вибрации в рабочей среде или пульсации среднего давления.Таким образом, прибор обладает преимуществами надежного действия, длительного срока службы и большой мощности переключения контактов.
В дополнение к тем же функциям, что и точечный контактный манометр, антивибрационный точечный контактный манометр способен измерять давление сред с сильными импульсами и сильными вибрациями в рабочей среде.







◇Структурные принципы

Прибор состоит из системы направления давления (включая шарниры, пружинные трубки и т. д.), передаточного механизма, индикаторного устройства и корпуса.

Когда измеряемая среда воздействует на пружинную трубку, конец трубки вызывает соответствующую упругую деформацию – смещение, которое освобождается передаточным механизмом.

После этого измеренное давление отображается на циферблате показывающим устройством.

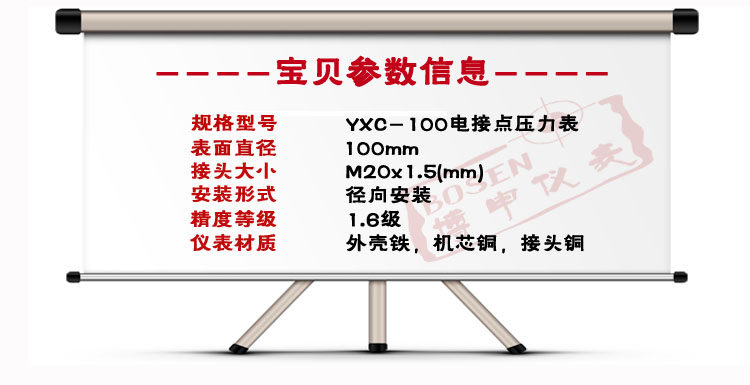

●Уровень точности: 2,5; 1,5

●Условия рабочей среды: -40~70℃, относительная температура не более 90%.

●Температурный эффект: не более 0,4%/10℃ (рабочая температура отклоняется от 20°С).±5℃)

Принцип проводки:

Необходимо добавить промежуточное реле. На электрическом контактном манометре имеется одна точка высокого напряжения, одна средняя точка и одна точка низкого напряжения. Направление тока следующее: провод под напряжением входит в среднюю точку, проходит через точку низкого напряжения, идет к нормально замкнутой точке первого набора контактов промежуточного реле и заканчивается на одном конце катушки контактора. Другой конец катушки реле подсоединяется к нейтральному проводу.Выберите другой набор нормально разомкнутых контактов на контакторе и соедините два конца параллельно концу низкого давления и концу средней точки манометра.Управление промежуточным реле осуществляется от провода под напряжением к средней точке манометра, к точке высокого напряжения и к одной секции катушки промежуточного реле, а другая секция катушки промежуточного реле подключается к нейтральному проводу.
