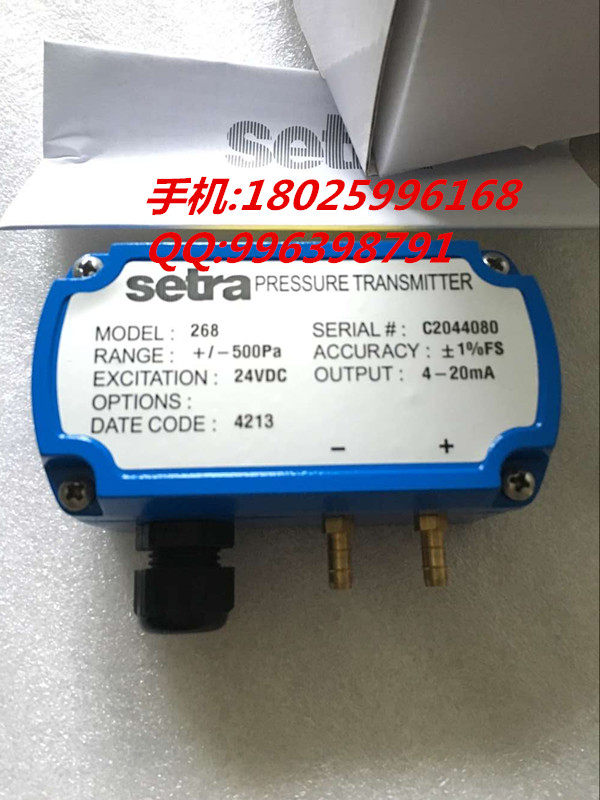

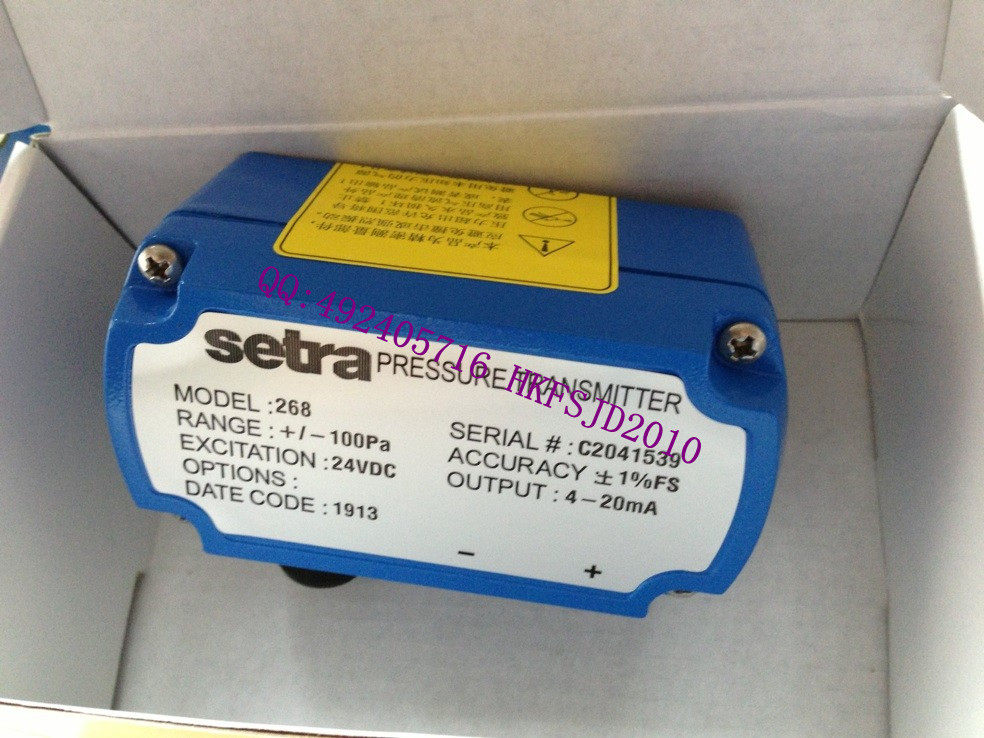

SETRA C268 STE 268 +-100PA, +-500PA Датчик давления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Setra Ste 268 +-100PA передат давления датчика датчика
Ситт, Соединенные ШтатыC268MRСерия емкостных многоуровневых устройств измерения давления ветра применяет керамические конденсаторы с высоким уровнем керамического золота и приборы отбора проб ветра Setra, Соединенные Штаты.Это устройство состоит из устройства дискретизации давления ветра или дифференциального отбора давления, передатчика с микроэнергией, дисплей (светодиод, светильники, CRT) и т. Д. Давление ветра на бытовой тепловой электростанции.
● Основные технические параметры
1. Измерьте среду: воздух и другие газы
2. Диапазон измерений: дифференциальное давление: 0 ～ 10 кПа положительное давление: 0 ～ 25 кПа
Отрицательное давление: 0 ～ -25 кПа или -25 ～ 0 кпа положительное отрицательное давление: -25 ~+25 кПа
3. Выходной ток: 4 ～ 20 мА
4. Выходная нагрузка: 4 ～ 20 мА 0 ～ 500 Ом
5. Уровень точности: уровень 0,5 уровня
6. Питание питания: 220 В ± 10% 50 ± 2H или 24 В постоянного тока
7. Потребляемая энергопотребление: не больше 3 ВА за дорогу
8. Передняя часть температуры окружающей среды -30 ～ 50 ℃, отображая блок 0 ～ 40 ℃
9. Размер открытия блока дисплея: (27 × n+24) × 152 мм (примечание n - это количество дорог)
Устройство измерения давления ветра конденсаторовОсновные спецификации
Количество измерительных каналов: пользователем в соответствии с потребностями пользователя
Любая комбинация (обычно 16≤16 канал)
Диапазон измерений: дифференциальное давление 0-10 кПа
Статическое давление: -70 ~ + 70 кпа
Выходной сигнал: 4-20MADC или 1-5VDC
Температура работы: -40 ℃ ～ 65 ℃
Рабочая сила: 24 В постоянного тока или 220 В± 10%
50 Гц ± 2 Гц
Точность измерения: 0,4FS %
Скорость ответа 50 мс
Умение обращаться:± 0,1 % FS
Повторяемость:± 0,1 % FS
Дрейф температуры: нулевая ошибка = ± 0,2 % FS/55 ℃
Общая ошибка = ± 0,2 % FS + 0,2 % Диапазон проверки)/55 ℃
Стабильность: 12 в месяц составляет 0,4 % FS,
Три года± 0,55FS
Пленка давление передатчика Защитная коробка Размер: 180 × 120N × 450 (глубокая × ширина × высота)
Уровень защиты: IP65
Размер открытия блока отображения: (27N+18) × 152 × 250 (ширина × высота × глубокаяПолем
| Бренд: Setra/Ste | Модель: C268 0 ～ 250pa | Тип: Взрыв -Результат давления |
| Диапазон измерений: 0-10 (KPA) | Выходной сигнал: 20 (ma) | Взрыв -уровень -уровень защиты: я |
| Напряжение питания: 24 (v) | Размер интерфейса: 3 (мм) |
 Уникальная схема обнаружения Setra преобразует изменение значения электроэнергии в линейный сигнал постоянного тока.Эластичная пленка может выдержать 70 кПа над давлением (вперед/отрицательный) без повреждения.Этот датчик/передатчик претерпел компенсацию температуры, тем самым повышая производительность температуры и длительную стабильность.  Напряжение стимулирования составляет 24 В постоянного тока.C268 (Ex) соответствует основным требованиям безопасности. Минимальный диапазон измерений C268/модель 268 МР составляет от 0 до 25 кПа, точность ± 1%FS при комнатной температуре составляет ± 1%FS, а диапазон температуры составляет+5 ~+65 ° C. температура поражает менее ± 0,06%FS/° C.   приложение  Экологическое управление загрязнением окружающей среды Чистая инженерная печь с наддувом и вентиляционной вентиляцией. преимущество  6 ON -SAITE Дополнительные диапазоны.
C268/ 268MRСпецификация
| Параметры производительности | Стандартный | рекомендуемые | рекомендуемые | |
| Точность RSS*(при постоянной температуре) | ± 1,0%FS | ± 0,4%FS | ± 0,25%FS | |
| Не -линейная (лучшая линия подгонки) | ± 0,98%FS | ± 0,33%FS | ± 0,20%FS | |
| Задерживать | ± 02%fs | ± 0,2%FS | ± 0,2%FS | |
| Неопознаваемость | ± 0,1%FS | ± 0,1%FS | ± 0,1%FS | |
| Температурный эффект* Диапазон компенсации |   +5 ～ +65 ℃ | |||
| Смещение нулевой точки/полного диапазона | <0,06% FS/℃ | |||
| Максимальное линейное давление | 70kpa | |||
| перегрузка | Положительные и отрицательные 70 кПа (10 фунтов на квадратный дюйм) | |||
| Разогрейте дрейф | ± 1,0%FS | |||
| Расположение установки влияет на *** (продукт помещается вертикально при калибровке завода) | объем | Zero -point смещение (%fs/g) | ||
| 0 ～ 25pa | 2.1 | |||
| 0 ～ 20pa | 0.22 | |||
| 0 ～ 1250pa | 0.14 | |||
| 0 ～ 7500pa | 0.06 | |||
