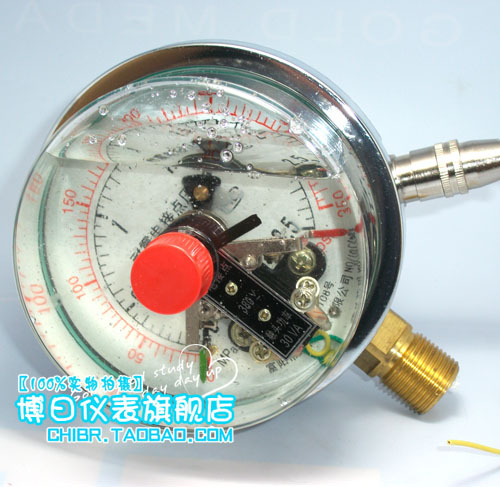

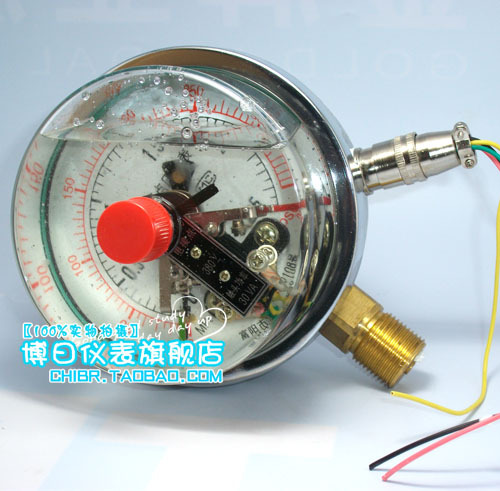

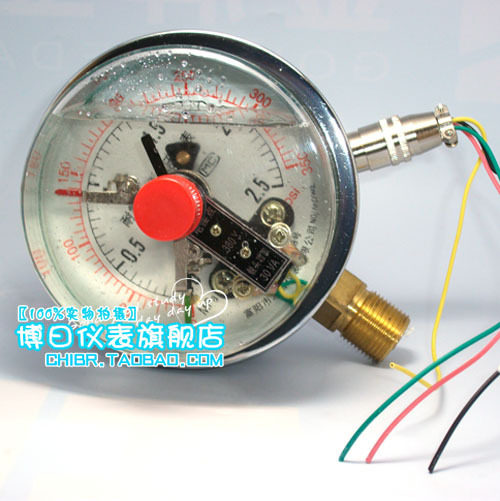

Hangzhou Fuyang Ynxc100 Сейсмическая магнитная помощь электрическим подключением Плата. Таблица давления 2,5 МПа 40 МПа Полная нержавеющая сталь
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 0-25Mpa
- Из нержавеющей стали, материал
- 0-40Mpa
- 0-10Mpa
- 0-1Mpa
- 0-2.5Mpa
- 0-0.25Mpa
- 0-60Mpa
- 0-16Mpa
- 0-1.6Mpa
| Цвет: | 0-25Mpa, 0-0.25Mpa, 0-16Mpa, Из нержавеющей стали, материал, 0-1.6Mpa, 0-1Mpa, 0-60Mpa, 0-40Mpa, 0-10Mpa, 0-2.5Mpa |
  бренд: Hongsheng
  Спецификационная модель: YNXC-100-устойчивый
диаметр набора: фе100 мм
  размер разъема: M20×1.5
  диапазон измерений: 0-2,5 МПа
  Форма установки: радиальная
  контактная мощность: 30VA (нагрузка сопротивления)

  Уровень точности: 1,6 Уровень
  Материал: покрытие оболочки, перемещение меди, подключенная медь
  цвет: металлический цвет фюзеляжа, металлический цвет разъема
  условия окружающей среды: -25 ～ 55 ℃, относительная влажность не более 85%
Структурный принцип:
&Прибор NBSP; состоит из измерительной системы, индикаторного устройства, магнитного электрического контактного устройства, оболочки, устройства регулировки и ящика для проводки.
  Когда измеренное давление действует на RRETAR, конец его конца генерирует соответствующую упругую деформацию— смещение после увеличения механизма передачи, индикаторное устройство указано на циферблате.В то же время точка контакта указателя для привода электрического контактного устройства находится в контакте с контактом (верхний предел или нижний предел) установленного указателя, что заставляет систему управления подключать или отключать схему для достижения цели автоматического управления и отправки тревоги.
  На иглу сигнала электрического контакта устройства точки электрического соединения можно установить регулируемую постоянную магнитную сталь, которая может увеличить мощность всасывания подключения и ускорить действие контакта, чтобы контактный контакт был надежным, устранить дугу, дуга, и эффективно избегать инструмента от вибрации рабочей среды из -за вибрации рабочей среды или частоты контакта импульса среднего давления вызывает контакт.Следовательно, инструмент имеет преимущества надежного движения, длительного срока службы и большого контактного переключателя.
Принцип проводки:Необходимо добавить промежуточное реле. На датчике давления точки электрического соединения есть высокая точка напряжения, в средней точке? Другой конец реле катушки связан с нулевой линией.Еще один набор частых открытых контактов на наборе контакторов, 2 конца до низкого уровня конца и среднего конца датчика давления.Управление промежуточным реле находится от точки линии огня в таблице давления до участка точки высокого давления к катушке средней реле, а другой раздел промежуточной реле катушки соединен с нулевой линией.
Приложения:
Датчик давления в точке электрического соединения подходит для давления различных жидкостей и газа, таких как медный сплав, неэкспозиционный риск и некристаллическая среда.Использование инструментария с соответствующим электрическим устройством может достичь цели двойного автоматического управления и отправки (тревоги) автоматического управления двойным положением и отправки (тревоги) максимального или минимального значения давления измеренной системы давления.Прибор имеет функцию измерения и управления. Он может установить верхние и нижние значения давления управления на произвольно. Движение стабильное и надежное. Он широко используется на масляных, химических, электростанциях, металлургии и других промышленных предприятиях, а также на механических и механических и механических электрическое оборудование..
| Электрические параметры и формы управления контактным устройством | |||
| Контактная сила | Максимальное рабочее напряжение | Максимальный рабочий ток | форма контроля |
| 30va (блокирующая нагрузка) | 220V D.C или 380V A.C | 1A | Верхний и нижний предел, двойной предел и двойной предел |
Дисплейная диаграмма подключения к электрической цепи:
| Основной технический индикатор датчика точки электрического соединения | ||||||
имя | Модель | Номинальный диаметр | Уровень точности | Контактная емкость | Диапазон измерения | Поток соединения |
Точка электрического соединения Манометр | YX-60 | ø60 | 2.5 | 10 | 0 ～ 0,1; 0 ～ 0,16; 0 ～ 0,25 0 ～ 0,4; 0 ～ 0,6; 0 ～ 1; 0 ～ 1,6 0 ～ 2,5; 0 ～ 4; 0 ～ 6; 0 ～ 10; 0 ～ 16 0 ～ 25; 0 ～ 40; 0 ～ 60; 0 ～ 100 -0,1 ～ 0,06; -0,1 ～ 0,15 -0,1 ～ 0,3;-0,1 ～ 0,5 -0,1 ～ 0,9; -0,1 ～ 1,5 -0.1 ～ 2.4 -0.1 ～ 0 | M14×1.5 |
YX-100 | ø100 | 1.6 | M20×1.5 | |||
YX-150 | ø150 | |||||
Магнитный Маномер давления в точке электрического соединения | YXC-100 | ø100 | 30 | |||
YXC-150 | ø150 | |||||
Осевая полоса Маномер давления в точке электрического соединения | YX-100ZT | ø100 | 10 | |||
YX-150ZT | ø150 | |||||
Осевая полоса Магнитный Маномер давления в точке электрического соединения | YXC-100ZT | ø100 | 30 | |||
YXC-150ZT | ø150 | |||||
Осевая полоса Шоковая терпимость Маномер давления в точке электрического соединения | YNXC-100ZT | ø100 | ||||
YNXC-150ZT | ø150 | |||||
Шоковая терпимость Маномер давления в точке электрического соединения | YNXC-100 | ø100 | ||||
YNXC-150 | ø150 | |||||
Аммиак Маномер давления в точке электрического соединения | YAXC-100 | ø100 | ||||
YAXC-150 | ø150 | |||||
