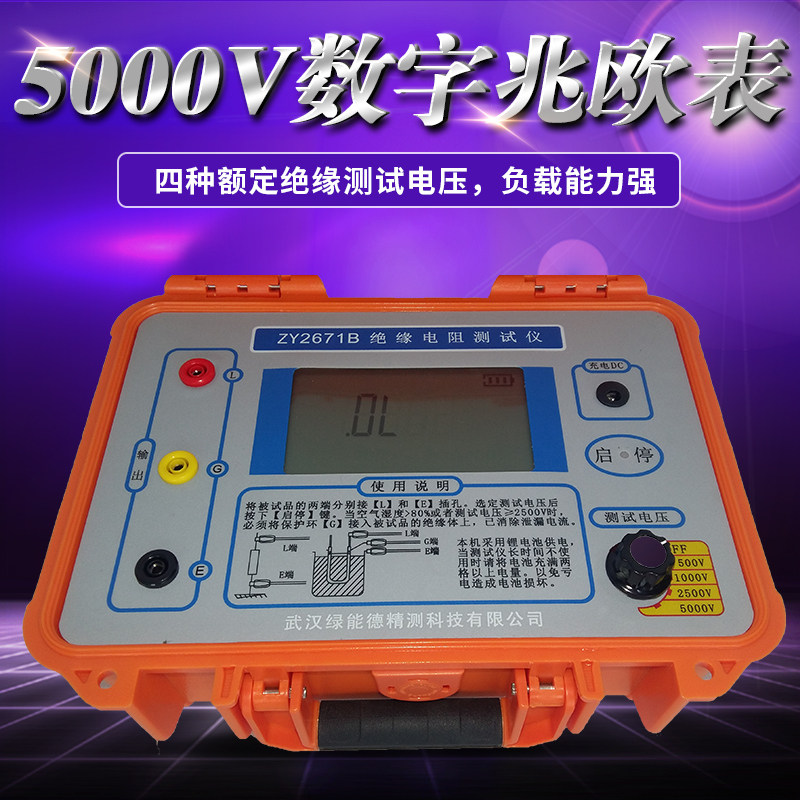

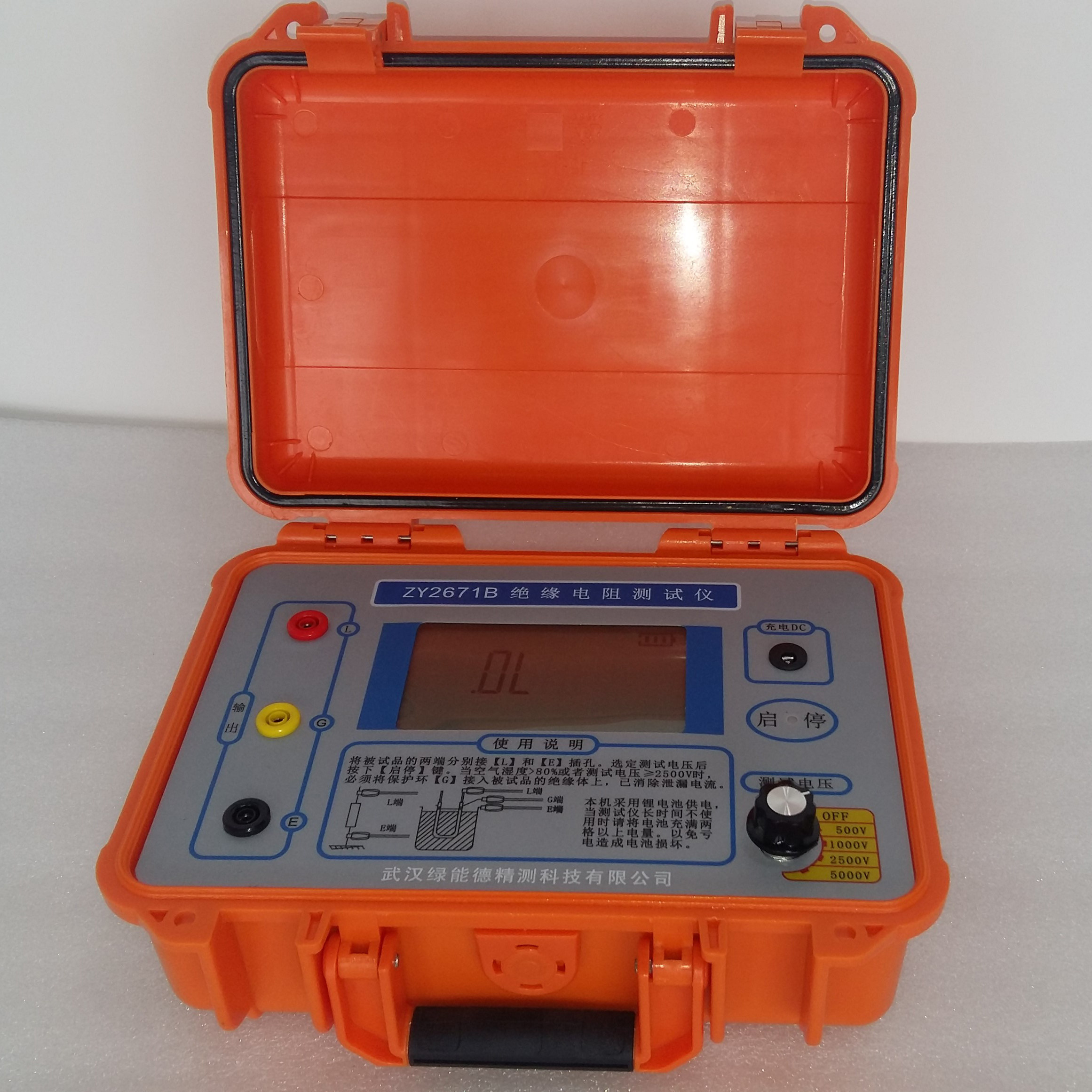

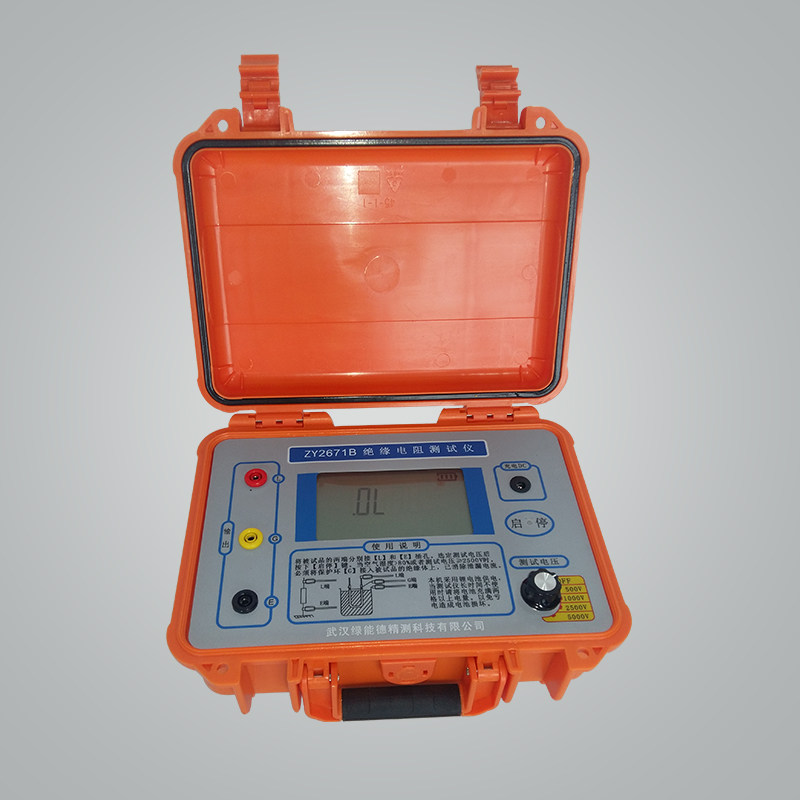

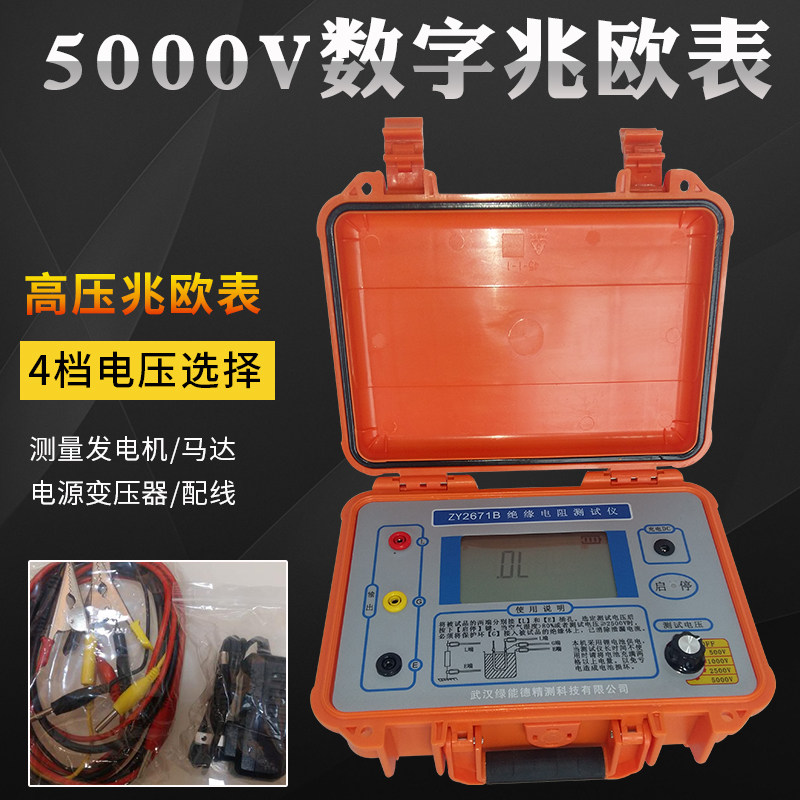

ZY2671B 5000V Цифровая таблица Zhaou Тест сопротивления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| ##TUBOOТело BC2303## |
Держа BC2303
4.1 Проверка батареи и замена
Когда инструмент подключен к источнику питания, отображается дисплей“ ”Символ с недостойным напряжением указывает, что батарея недостаточна, а новая батарея должна быть заменена.
4.2 тест
Прекратите прибор E до конца земли (или один конец) испытательного образца и L до конца линии (или другой конец) испытательного образца.ВолявыключательТребуемое номинальное положение напряжения, отображение первого дисплея дисплея“1”, означает, что рабочая сила включена.НажиматьВысокий переключатель высокого напряженияКнопка,Индикатор высокого давленияСвет, значение, отображаемое на дисплее, является изолированным значением сопротивления тестового продукта.Когда сопротивление изоляции испытательного продуктаКогда значение значения диапазона измерителей превышает верхний предел счетчика, экрана дисплея сначала дисплей“1”, последние три цифры потушены.
Примечание. Во время измерения из -за процесса поглощения и поляризации тестовых продуктов количество изоляционных значений постепенно переходило к большим значениям или некоторому удару вверх и вниз, что является нормальным явлением.
4.3 Использование G-терминала (защитное кольцо)
При измерении высокого сопротивления изоляции кольцо для защиты проводника следует размещать на поверхности между двумя измерительными концами испытательного образца, и кольцо защиты проводника должно быть подключено к G прибора с помощью испытательной линии.Конец, чтобы устранить ошибку измерения, вызванную током утечки тестового продукта, чтобы обеспечить точность теста.
4.4 Выключать
После прочтения нажмите первымВысокий переключатель высокого напряженияВыходить из высокого давления,Индикатор высокого давленияВыключать;Затем выключите ручку, чтобы выключить и выключите питание.Емкостный испытательный образец также должен быть протестированОстальные заряды в продукте завершены, а затем удаляют испытательную линию, чтобы избежать электричества.
Производительность безопасности этого инструмента соответствует международным стандартам IEC61010-1: 2001.
Стандарт выполнения этого инструмента Q/WHZY 003-2002.
1 ТТХ
● Подходит для тестирования изоляции при техническом обслуживании, тестировании и тестировании различного электрического оборудования.
● 31/2ЖК -дисплей по ЖК -дисплею с большим экраном, высокое разрешение, удобное чтение.
● Существует четыре рейтинговых тестовых напряжения изоляции с сильной грузоподъемностью.
● Удобно работать, легко переносить, точные, надежные и стабильные.
● Низкое энергопотребление, 12 В/1,8 АХ(Или используйте источник питания AC220V.)
● Недостаточное напряжение аккумулятора, не хватает знаков напряжения“ ”показывать.
● С помощью землетрясения -защищенной, пылепроницаемой, защитной структуры влаги и адаптироваться к суровой рабочей среде.
● Идеальная функция защиты может противостоять короткому циклу и измерено электрическое остаточное воздействие.
2 Технический индикатор
тип Нет. |
ZY2671
|
Оцененное напряжение (V) | 500 В; 1000 В; 2500 В; 5000 В. |
Рабочее напряжение (v) | Номинальное напряжение±10% нагрузка≥20MΩ |
Диапазон измерения Ошибка | (1~1999)MΩ ±(5%RDG+2d) (2.00~199.9)GΩ ±(10%RDG+2d) |
Вывод короткий ток | ≥1mA |
2.1 Основные показатели
2.2 Другие показатели
● Изоляционное сопротивление: ≥50M? (1000V)
● Сопротивление: AC 3kV 50Hz 1min
● Рабочая температура и влажность: -10 ℃ ~ +50 ℃ <85%RH
● источник питания: DC DC12V литиевый батарея
● Потребление мощности: ≤150 мА;
● Габаритные размеры: 260mm(L)×180mm(W)×100mm(D)
● масса: ≈1kg
3 Инструмент
4 Как использовать
1.. EТерминал (земля) | 2.GДуан (защитное кольцо) | 3..LТерминал (линия) |
4..Под индикацией давления | 5..LCD | 6..Силовая интерфейс |
7..Индикатор высокого давления | 8..выключатель |
|
● Убедитесь, что тестовый элемент безопасно заземлен, а тестовые продукты не взимаются.
● Подтвердите инструментEКонец (наземный конец) был назван.
● После нажатия кнопки переключения высокого напряжения, инструментE,LВ конце есть высокий выход, пожалуйста, обратите внимание на безопасностьПересечение
● После тестирования, пожалуйста, отключите высокое напряжение и рабочую мощность во времени.
5 Приносить присягу
●В течение одного года гарантии в этом инструменте компания несет ответственность за гарантию в течение гарантийного периода, чтобы следовать процедурам транспортировки, хранения и использования в течение гарантийного периода.
●Если инструмент использует гарантийный период, компания несет ответственность за длительное обслуживание и отслеживание после обслуживания.
●Если инструмент неисправен, сотрудника по обслуживанию полного времени следует запрашивать или возвращать в компанию для ремонта. Приборы не должны быть удалены сами по себе, чтобы избежать увеличения стоимости ремонта и привести к его ремонту.
●Индикаторы этого руководства подходят только для этого типа инструмента.
6 Полный набор
1, Набор измерительных линий (два, один красный, черный каждый))
2, Power Adapter One
3Одна из инструкций
4, Копия отчета о инспекции фабрики
