Цифровая изоляционная изоляция с высокой изоляцией
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 2500v
- 5000v
| Цвет: | 2500v, 5000v |
один, Обзор
TYСерия тестера сопротивления изоляции с высокой ценами (таблица MAGOO) использует усовершенствованные электронные линии и компоненты измерения. Его выходное напряжение является стабильным, диапазон измерений является широкой, быстрой скоростью измерения, автоматической заменой передачи и интуитивным показаниям.Он особенно подходит для отделения электроэнергии, крупных заводских и горнодобывающих предприятий, и измерял идеальные продукты, такие как изоляционная сопротивление и соотношение кабелей силовых кабелей, трансформаторов питания, генераторов и выключателей высокого напряжения.Продукты серии TY имеют многогранное выходное напряжение, которое облегчает измерение изоляционного сопротивления электрического оборудования, требуемого при различном напряжении.Метр типа А оснащен точным секундомером, который может облегчить чтение времени.
два, Технические характеристики
условия труда
aИспользуйте температуру: -10 ℃—40 ℃
bОтносительная влажность: 40 ℃ 85%RH
cНапряжение питания: DC12V (батарея с высокой энергией № 5)
Основные параметры:
- 1 -
DCТестовое напряжение | 500V | 1000V | 2500V | 5000V | |
Диапазон измерения | (0-0,5) gΩ/(0.2-20) g gΩАвтоматическое преобразование | (0-1) GΩ /(0.4-40)GΩАвтоматическое преобразование | (0-2) G GΩ/(1-100) gΩ Автоматическое преобразование | (0-5)GΩ/(2-200)GΩ Автоматическое преобразование | |
Точность | Сопротивление изоляции | Температура 10 ℃ -30 ℃ влажность ≦ 70rh Верхняя передача (0,4-10) gΩСледующий (20-200) mΩЧитать±5%чтения в других диапазонах ±10% | Температура 10 ° C-30 ° C Влажность ≦ 70%RH Верхняя передача (0,8-20) gΩСледующий (40-400) mΩЧитать±5%чтения в других диапазонах ±10% | Температура 10 ℃ -30 ℃ влажность ≦ 70%RH Верхняя передача (2-50) gΩСледующий (100-1000) мΩЧитать±5%чтения в других диапазонах ±10% | Температура 10 ℃ -30 ℃ влажность ≦ 70%RH Верхняя передача (4-100) gΩДалее (200-2000) mΩЧитать±5%чтения в других диапазонах ±10% |
Выходное напряжение | Температура 23 ℃±5 ℃ Влажность%70%RH Число чтения±5%
| ||||
Сопротивление изоляции | Схема и случай превышают 1GΩ/1000VDC | ||||
Головоломка | 5000VAC применяется между цепью и корпусом в течение одной минуты без феномена Fire Flying Arc | ||||
- 2–
8
три, Появление
1,Размер формы: 200 0 140 х 80 (мм)
2.Вес: около 1,5 кг

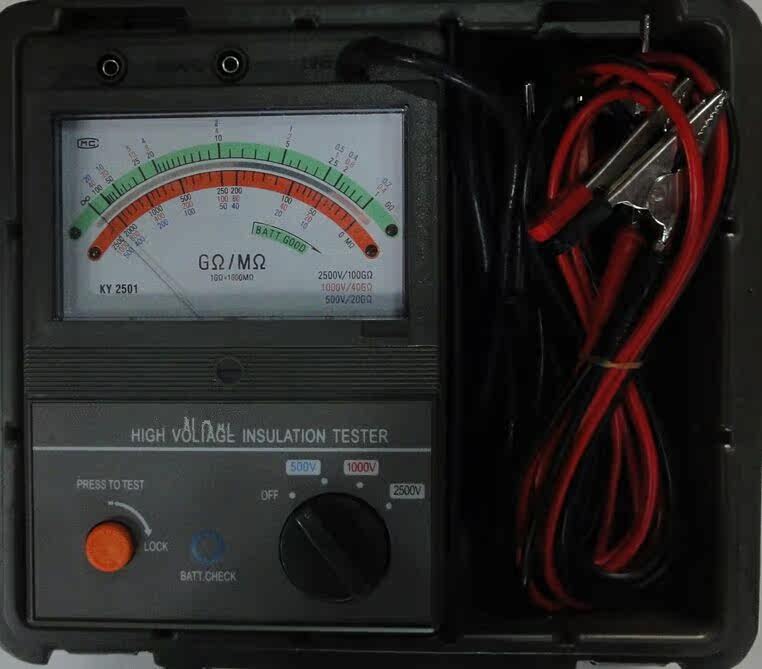

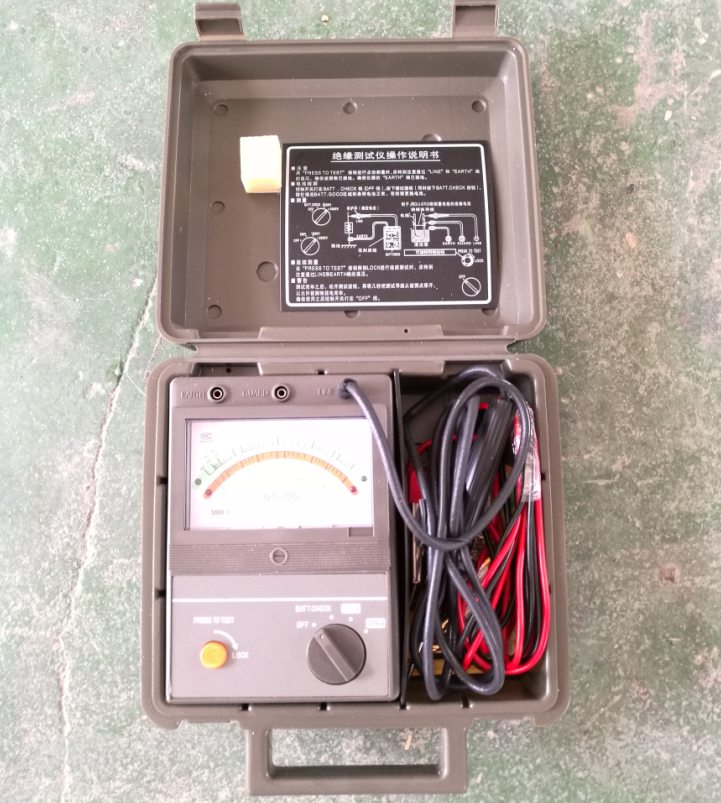

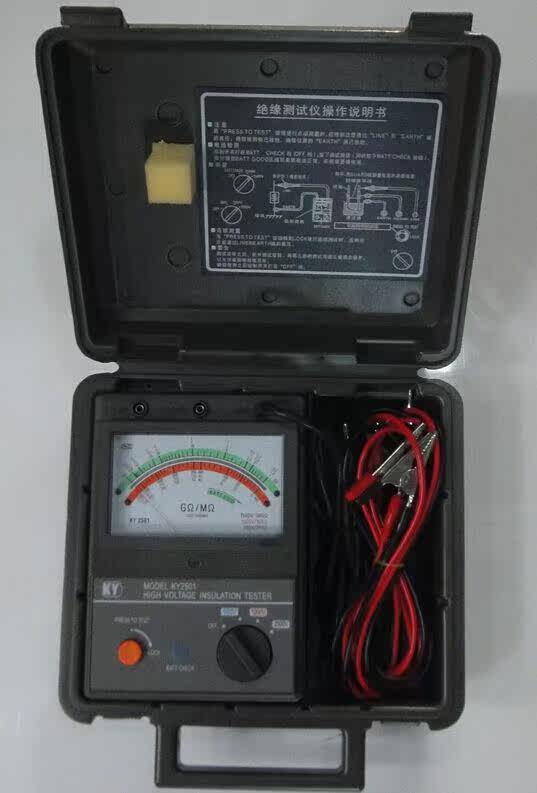

3.Инструкции по структуре прибора
(1)Измерить зонд конец (2) Экранирующий терминал (G)
(3)Измерение e -end (4) Переключатель кнопки питания
(5)Функциональный переключатель (6) Крышка аккумулятора
(7)Механический ноль
(8)Кнопка обнаружения батареи (только выходное напряжение только трех шестерни)
Четыре, Инструкции по использованию
После установки батареи в инструмент функция выключается“BATT,GHECK”(Обнаружение батареи).“BATT.CHECK”Кнопки.Наблюдайте за инструкциями кабеля, указатель находится в“BATT.GOOD”Внутри линии напряжение соответствует нормальной работе инструмента, в противном случае батарея должна быть заменена.Подключите терминал E.L к измеренному объекту, функциональный переключатель“MΩ”(Каждая шестерня напряжения) Нажмите переключатель кнопки (по часовой стрелке вращение кнопки заблокировано), и вы можете услышать непрерывную“....”Голос.В это время отклонение указателя указывает на значение измерения, шкала указывает на красный свет для считывания значения шкалы в области оранжевого цвета, а зеленые светильники считывают значение шкалы в зеленой области.Согласно необходимости, вы можете получить доступ к экранирующему конец (после того, как его защищали измеренный объект, доступ к концу G).После открытия источника питания тип A подсчитывается напрямую.
