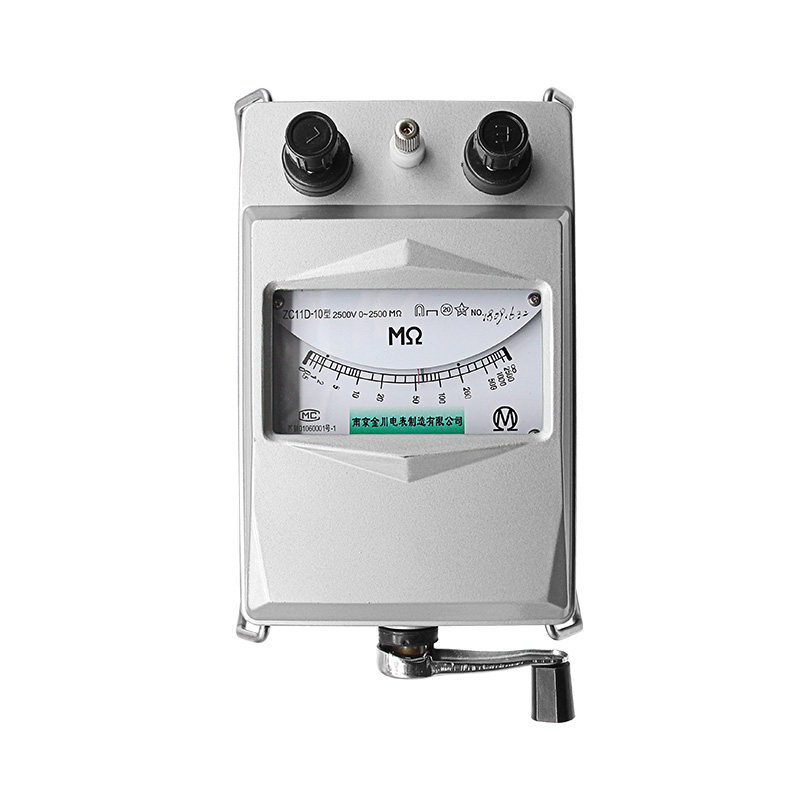

Nanjing jinchuan Zhaou Table ZC11D-10 Изоляционная сопротивление Тестер 2500 В таблица сопротивления/таблица встряхивания алюминиевая оболочка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | ZC11D-10 (2500V 2500 мм) алюминиевая оболочка, ZC11D-10 (2500V 2500 мм) пластик |
Этот инструмент используется для измерения устойчивости к изоляции различных двигателей, кабелей, трансформаторов, компонентов телекоммуникаций, бытовых приборов и другого электрического оборудования.
Прибор ZC11D в основном подходит для измерения изоляции сопротивления провода сопротивления
2. Технические характеристики и производительность
1. Условия использования: относительная влажность температуры -25 ~+40 ° C составляет не более 80 %.
2. Номинальная скорость ручки: 150R/мин.
3. Длина масштабирования дуги: около 80 мм.

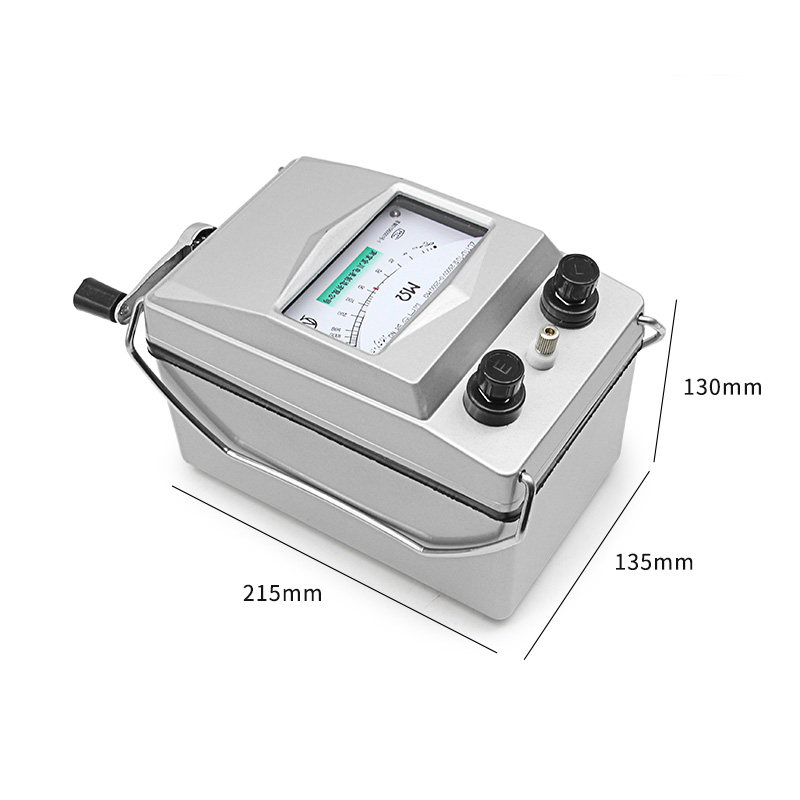

4, Размер внешнего вида: 1*B*H.MM: 215*135*130.
5. Влияние Силлера: когда инструмент находится в горизонтальном положении в направлении, наклон 5° В то время прибор позволяет модификации составлять 50 % от индекса уровня.
6. Воздействие внешнего магнитного поля: когда степень внешнего магнитного поля составляет 0,4 кА/м, прибор позволяет изменения до 100 % индекса уровня.
7. Технические характеристики
Модель | Номинальное напряжение | Ассортимент обследования M Europe | Точность | Сопротивление изоляции | Головоломка | |
(V) | Позволять | Мур | kV | |||
ZC11D-10 | 2500 | &Plusmn; 10 % | 0-2500 | 20 | 30 | 3.5 |
3. Работа и использование
1. Этот инструмент должен держаться подальше от магнитного поля при его использовании и поместить его по горизонтали.

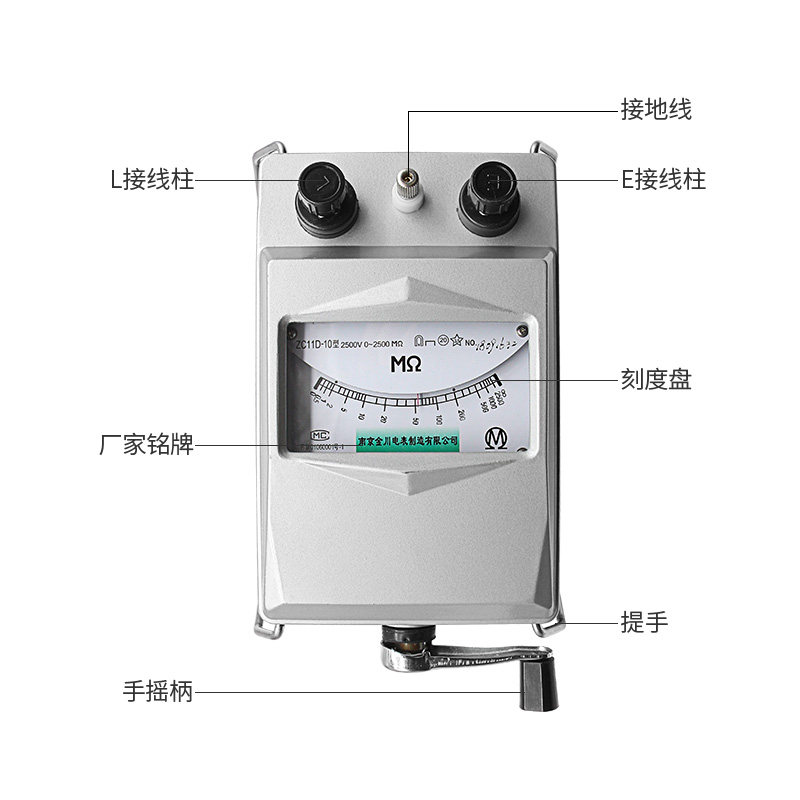

2. При определении изоляции два конца измеренного объекта могут быть подключены к“ земля”и“ линия&Rdquo; на двух -линейном столбце поверните ручку, нажав номинальную скорость, чтобы измерить номер сопротивления.
3. При тестировании он будет подключен к тестовому концу“ линия” и с хорошей линией земли, подключенной к“ земля” на столбце.
4. Когда измерена изоляция ядра кабеля кабельного ядра, измеренные концы будут подключены к обоим концу, чтобы быть подключенными друг к другу“ земля”С“ линия&Rdquo; за пределами двух -проводного столбца, затем подключите внутреннюю изоляцию между сердечником оболочки кабеля&Ldquo; защитное кольцо&Rdquo; и ошибка измерения, вызванная утечкой поверхности.
В -четвертых, меры предосторожности
1. Сопротивление изоляции должно быть помещено в фиксированный шкаф, когда не используется. Температура окружающей среды не должна быть слишком холодной или слишком горячей. Не ставивайте его на грязную, влажную землю и избегайте воздуха (например, кислота, щелочи щелочные, щелочные, ждите пар).
2. Старайтесь избегать серьезных и долгосрочных вибраций, чтобы наконечник и драгоценный камень головы повреждены и влияли на индикацию масштаба.
3. Проводы, которые соединены между столбцом проводки и измеренным объектом, не могут использоваться с извращенными проводами. Они должны быть подключены отдельно отдельно, что не повлияет на показания из -за плохой изоляции.
4. До и после измерения измеренный объект должен быть полностью разряжен для обеспечения оборудования и личной безопасности.
5. Когда проводник освещения или высокого напряжения запрещен, таблица сопротивления изоляции запрещена. Он может выполняться только тогда, когда устройство не заряжен без зарядки.
6. Когда ручка повернута, она медленно быстрее. Если указатель обнаруживается, не разрешается продолжать встряхивать, чтобы предотвратить повреждение катушки.
