Регулируемая таблица цифровых милиторов высокого напряжения, GM-10 кВ/15 кВ/20 кВ.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Светло-серый |
Эта серия таблиц Zhaou имеет следующие характеристики:
1. Он обладает сильной способностью антиэлектрического поля датчика, достигая 2MA (50 Гц). Известно, что он адаптируется к количеству параметров сопротивления изоляции 500 000 вольт трансформатора вольт без натягивания трансформатора 500 000 вольт.
2. Проверьте короткий ток питания. Питание 10 мА.Адаптируйтесь к проверку большой емкости, большой индуктивности и потребностей анти -напряженного помех.
3. Сопротивление сопротивления широко, от 0,01 м.&Уга; ~ 2000 г&Омега;, показания являются точными, надежными и стабильными и имеют высокое разрешение.
4. Проверьте диапазон напряжения источника питания широкий. Вы можете выбрать 0,25, 0,5, 1, 2,5, 5, 10, 15/20/25 кВ, особенно вы также можете непрерывно регулировать от 0 В до требуемого напряжения.
5. У него есть время, чтобы подсчитать отчетность по времени, что удобно для пользователей, чтобы записать необходимость анализа коэффициента поглощения и индекса поляризации измеренного объекта.
&Nbsp; храм перед использованием
1,Сначала используйте этот инструмент, чтобы подключить безопасную линию заземления!ПересечениеПоскольку этот инструмент имеет высокое испытательное напряжение и сильный вклад, измеренные объекты часто имеют промышленную утечку частоты или электрическую энергию с высоким уровнем воздействия, что может быть достаточно для опасности для личной безопасности и безопасности оборудования!Пересечение
2. Пожалуйста, не используйте искусственный разряд, чтобы проверить инструмент!ПересечениеПосле того, как тест будет завершен, вы также должны дождаться автоматического разряда этого прибора, чтобы разряжать манометр напряжения обратно в ноль, прежде чем сделать искусственный разряд, необходимый для обычной безопасности!Поскольку в приборе вводится сильная электрическая импульсная волна с коротким циклом и разгрузкой, она имеет интегрированную цепь в инструменте!Пересечение
  I, спецификации продукта и основная техническая производительность
1. Технические характеристики продукта
Тип испытательного напряжения* Точность напряжения короткое ток

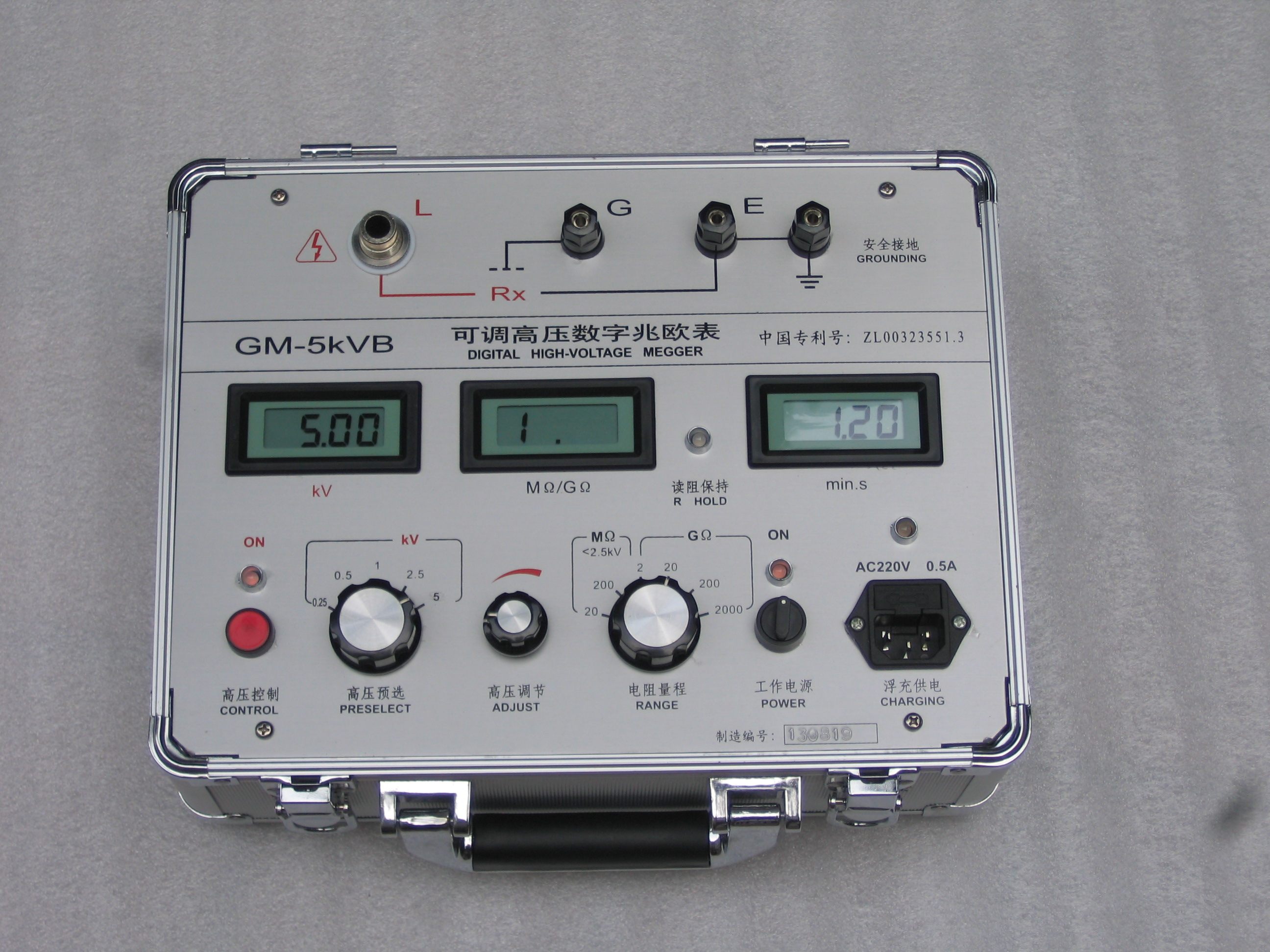

GM-5kVB
0,25, 0,5, 1, 2,5, 5 кВ&Plusmn; (5%+10 В) 10 мА

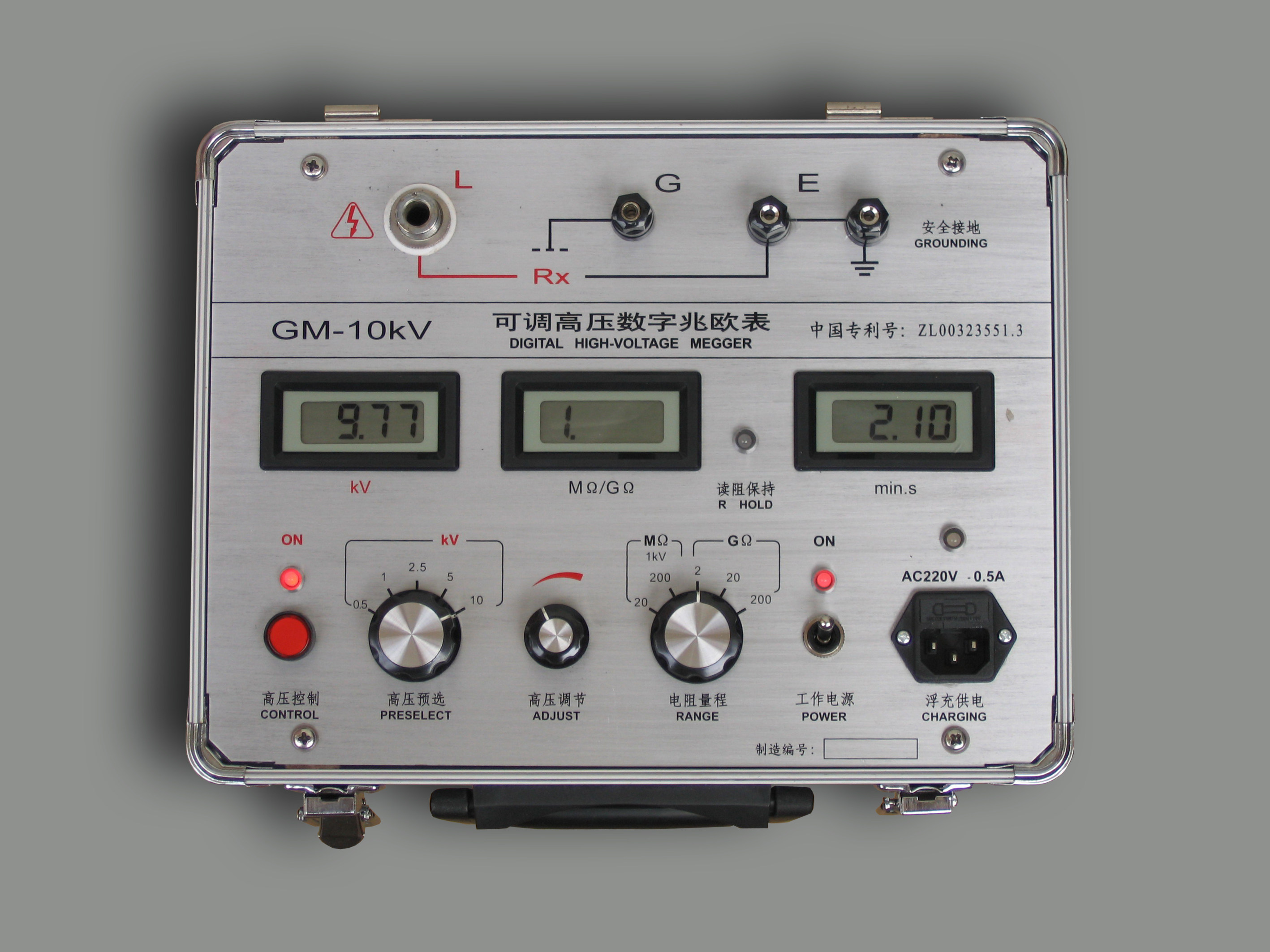

GM-10kVB
0,5, 1,5, 5, 10 кВ&Plusmn; (5%+10 В) 10 мА
GM-15kV
1, 2,5, 5, 10, 15 кВ&Plusmn; (5%+10 В) 10 мА
GM-20kV
0,5, 1,5, 2,5, 5, 10, 20 кВ&Plusmn; (5%+10 В) 10 мА
GM-25KV 0,5, 1, 2,5, 5, 10, 25 кВ&Plusmn; (5%+10 В) 10 мА
*-испытательное напряжение может быть регулировано плавно от 0 до требуемого значения.
2. Диапазон и точность:
Моделирование измерения измерения
Эффективный диапазон точный*
GM-5kVB
GM-10kVB
GM-15kV
GM-20kV
GM-25kV 20M&Омега; 0,01 ～ 19,99 мΩ&Plusmn; (5%+5 слов)
200M&Ольга; 5,0 ～ 199,9 м.Ω
2G&Омега; 0,05 ～ 1,999 гΩ
20G&Уга; 0,5 ～ 19,99 гΩ
200G&Омега; 5,0 ～ 199,9 гΩ&Plusmn; (10%+10 слов)
2000GΩ
50 ～ 1999 г.Ω 1000G&Уга; следующее
&Plusmn; (20%+10 слов)
(влажность≤ 70%)
*-- M&Омега;
G&Омега; количество фиксированного стандартного напряжения составляет 2,5 кВ
Подготовка диапазона тестового напряжения точность измерения сопротивления: более 20%от диапазона напряжения напряжения.
Когда испытательное напряжение выше 8 кВ, точное измерение выше 20 г&Омега; сопротивление, проводник электродов с высоким напряжением, открытый в воздухе, должен быть защищен, чтобы избежать воздействия воздушной мощности от ионизации.
3. Способность антиэлектрического поля интерференции: 2MA (50/60 Гц)
4. Функция отчетности и тревоги: максимальное значение секундомета составляет 19 минут и 59 секунд.Два -минутный цикл.Точка отчета звука составляет 15 секунд, 60 секунд и каждую минуту.В точке короткой рекламной акции количество считываний сопротивления поддерживается в течение 5 секунд, измеренное сопротивление ниже, чем нижний предел диапазона, и показания недействительны непрерывным звуком, когда чтение является недействительным.
5. Отображающие таблицы; три -дигит и половина LCD Head Head Head, показывают испытательное напряжение, сопротивление и время соответственно.
6. Источник питания; 1,2 В/2000 мАч никель -гидрид может перезарядить аккумулятор 10 узлов в общей сложности источника питания DC12V.Тибетская связь (50/60 Гц) 220V порт доступа зарядка или плавающая зарядная батарея.
7. Используйте среду: температура: 0 ～ 40 ℃, относительная влажность: 20-90%
8. Размеры и вес: 315×240&Раз; 155 мм, 5 кг
Во -вторых, принцип:
В этом инструменте используется метод сравнения потоков, который эквивалентен традиционному измерителя встряхивания для измерения сопротивления изоляции.—— цифровое преобразование, эта технология обладает очень высокими антиинтерферентными возможностями, которые могут неизментировать количество показаний Ома при колебаниях испытательного напряжения с помощью значительных низкочастотных помех.
Тестовое напряжение 0-5-10-20 кВ генерируется захватывающей цепью преобразователя напряжения постоянного тока с обратной связью.Тестовое напряжение высокое, и сильная способность автоматической регулировки также является способностью достигать неагромозного прибора против Interference.
В -третьих, функция рабочих компонентов
1.“L” выходной выход высокого напряжения:
То есть его также можно назвать стороной линии. Он использует кабели высокого напряжения для получения измеренной линии, такой как рана трансформатора или двигателя, и ядро кабеля.
2.“G” защитный конец:
Когда три метода электрода измеряют объемное сопротивление изолированного материала и кабеля,“G&Rdquo; получить трехэлектродный защитный кольцевой электрод.Защитное кольцо используется для устранения сопротивления поверхности измеренного объекта и интерференции утечки схемы измерения.
3.“E” заземленный конец:
Этот инструмент безопасно связан с землей и концом проводки нулевого элемента измерительного объекта.Труба водопроводной воды можно использовать в качестве земли.Металлическая оболочка, сердечник трансформатора, экранирование кабеля и т. Д. Мотор.
