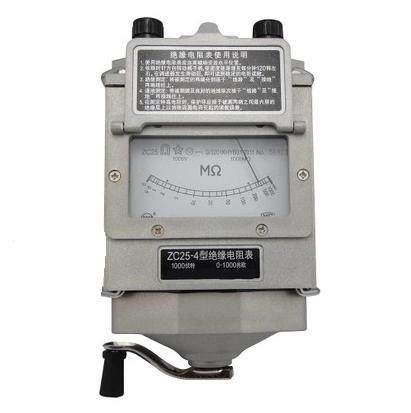

ZC25-41000V Изоляционное сопротивление с помощью ручного типа. Тест на таблицу сопротивления. Тест 1000 Zhaou
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- ZC25-3 500V
- ZC25-4 1000V
| Цвет: | ZC25-4 1000V, ZC25-3 500V |
1. Используйте
Этот инструмент используется для измерения устойчивости к изоляции различных двигателей, кабелей, трансформаторов, компонентов телекоммуникаций, бытовых приборов и другого электрического оборудования.
2. Технические характеристики и производительность
1. Технические характеристики
| |||||||||||||||||||||||||||||||||||||||||||||||||
2. Точность: уровень 10 (эквивалентный уровню 1 длины дуги).
3. Условия использования: относительная влажность температуры -25 ~+40 ° C составляет не более 80 %.
4, встряхните номинальную скорость ручки: 120R/мин.
5. Воздействие внешнего магнитного поля: когда степень внешнего магнитного поля составляет 0,4 кА/м, прибор позволяет изменения в индексе уровня
6. Влияние Силлера: когда инструмент находится в горизонтальном положении, наклоните в любом направлении 5°В то время инструмент позволяет переменной составлять 50 % от индекса уровня.
7. Устойчивость к изоляции: устойчивость к изоляции между всеми линиями и хирургией в инструменте должна быть не менее 20 млн евро.
8. Испытательное напряжение: напряжение переменного тока синусоидальной волны с прибором прибора с 50 Гц продержалось 1 мин, и тестовое напряжение было эффективным
В третьем, линейная диаграмма
В -четвертых, инструкции для использования:
1. Этот инструмент должен держаться подальше от магнитного поля при его использовании и поместить его по горизонтали.
2. При определении изоляции два конца измеренного объекта могут быть подключены к“Земля”и“линия”На двух столбцах проводки нажмите номинальную скорость, чтобы повернуть ручку, чтобы измерить значение сопротивления.
3. При тестировании он будет подключен к тестовому концу“линия”И хорошая линия заземления связана с“Земля”На столбце.
4. Когда измерена изоляция ядра кабеля кабельного ядра, измеренные концы будут подключены к обоим концу, чтобы быть подключенными друг к другу“Земля”и“линия”В дополнение к двум столбцам проводки подключите внутреннюю изоляционную объект между сердечником оболочки кабеля“Защитное кольцо”, Чтобы устранить ошибки измерения, вызванные утечкой поверхности.
5. На что следует обратить внимание
1. Сопротивление изоляции должно быть помещено в фиксированный шкаф, когда не используется. Температура окружающей среды не должна быть слишком холодной или слишком горячей. Не ставивайте его на грязную, влажную землю и избегайте воздуха (например, кислота, щелочи щелочные, щелочные, ждите пар).
2. Старайтесь избегать серьезных и долгосрочных вибраций, чтобы наконечник и драгоценный камень головы повреждены и влияли на индикацию масштаба.
3. Проводы, которые соединены между столбцом проводки и измеренным объектом, не могут использоваться с извращенными проводами. Они должны быть подключены отдельно отдельно, что не повлияет на показания из -за плохой изоляции.
4. До и после измерения измеренный объект должен быть полностью разряжен для обеспечения оборудования и личной безопасности.
5. Когда проводник освещения или высокого напряжения запрещен, таблица сопротивления изоляции запрещена. Он может выполняться только тогда, когда устройство не заряжен без зарядки.
6. Мямость, когда ручка повернута. Если вы обнаружите, что указки не разрешают продолжать встряхивать, чтобы предотвратить повреждение катушки.
