Описание товара
I. Обзор
2500 -й серии тестеров с высокой изоляцией изоляции (таблица Zhao) принимает передовые линии и компоненты электронных измерений, подходит для требований новых правил тестирования питания. Выходное напряжение стабильное, диапазон измерений широкая, автоматическая замена передачи, и интуитивное чтение.Это особенно подходит для отделения электроэнергии, крупных заводских и горнодобывающих предприятий, измерения устойчивости к изоляции электрического оборудования и соотношения кабелей электроэнергии, трансформаторов, генераторов и высоких переключателей и т. Д., Который является идеальным продуктом для замены старого -модные часы Shake.
Во -вторых, рабочие характеристики
1. Условия работы
  использует температуру: -10 ℃— +40 ℃
  B Относительная влажность: 40 ℃ 85%RH
  C напряжение питания: DC 12V
2. Характеристики производительности
&Nbsp; тип | Выходное напряжение±5% | Диапазон измерений (м&Омега;) ошибка | ||
Инструкция±5% | Инструкция±10% | |||
2500 | 2500V | 50-50000 | 0-50 | 50000-100000 |
5000 | 5000V | 100-100000 | 0-100 | 100000-200000 |
2501 | 250V | 5-5000 | 0-5 | 5000-10000 |
500V | 10-10000 | 0-10 | 10000-20000 | |
1000V | 20-20000 | 0-20 | 20000-40000 | |
2502 | 2500V | 50-50000 | 0-50 | 50000-100000 |
5000V | 100-100000 | 0-100 | 100000-200000 | |
2503 | 500V | 10-10000 | 0-10 | 10000-20000 |
1000V | 20-20000 | 0-20 | 20000-40000 | |
2500V | 50-50000 | 0-50 | 50000-100000 | |
В -третьих, структура формы
1. Размеры: 200×140&Раз; 809 (мм)
2, тяжелый   Количество: 1 кг (включая испытательные линии и батареи)
3. Инструкции по структуре прибора

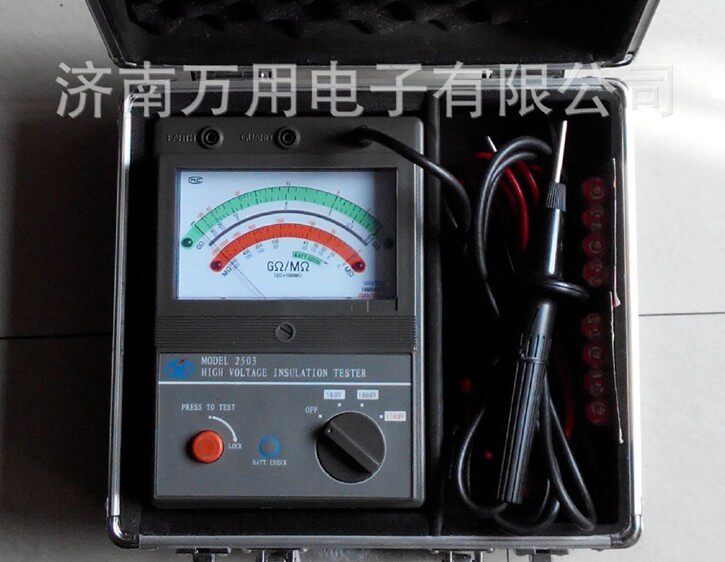

  Рисунок 1
① Тестовый зонд (L вывод) ② экранирующий терминал (g) ③ end end (e) ④ Укажите светоотражающий диод ⑤ кнопка питания   ⑥ Функциональный переключатель ⑦ Крышка аккумулятора ⑧ ⑧ jack (опущено) 电 Кнопка обнаружения напряжения батареи
В -четвертых, используйте инструкции
Когда ручка мощности нажимается на работу, звучит пчелиное платье, что указывает на то, что высокое напряжение появляется на конце проводки и заземляющем конце инструмента (конец и e -end). При тестировании убедитесь, что цепь заземлена и Защитный конец (г (G) инструмента обычно соединяет Землю.
4-1 Механическая регулировка
  функциональный переключатель ⑥ Поместите положение выключения, инструкции по поверхности -модуля“∞” в масштабе.Поверните нулевые винты с верхним ребенком (установлен в центре передней панели).
4-2 Проверка батареи
Когда аккумулятор установлен в приборе, функциональный переключатель ⑥ помещен в BATT&Middot; Проверьте бит (обнаружение батареи), нажмите кнопку питания ⑤, когда указатель указывает в Batt.Начального конца хорошей области достаточно, чтобы прибор работал нормально, в противном случае аккумулятор должен быть заменен.
  ПРИМЕЧАНИЕ. Следует избегать этого длинного теста, потому что в настоящее время он будет потреблять больший ток, чем во время изоляции.
4-3 Значение сопротивления изоляции Читать
  Чтобы расширить диапазон этого измерителя, внутри -аутоматическая схема преобразования используется. Следовательно, цифер Площадь. Когда инструмент измеряет импеданс изоляции, циферблат похож на диод красного света на циферблате. Значение читается в соответствии с значением масштаба в зеленой области.
В соответствии с уровнем напряжения, инструмент разделен на следующие модели:
2500 (2500 В) одиночная передача
Тип 5000 (5000В) одиночная передача
Тип 2501 (250 В, 500 В, 1000 В) три снаряжения
Тип 2502 (2500 В, 5000 В)   две передачи
  тип 2503 (500 В, 1000 В, 2500 В) три снаряжения
Одиночная передача (2500, 5000) напрямую читать
Три передачи (тип 2501) Файл 250В читается синим шрифтом
&Nbsp; файл 500 В считывается черным шрифтом
&Файлы NBSP; 1000V читаются красным шрифтом
Два типа Gear 202   GEAR 2500 В читается черным шрифтом
файл 5000V читается красным шрифтом
Три передачи (тип 2503) &Nbsp; файл 500 В считывается синим шрифтом
  1000 В передача читается черным шрифтом
&Nbsp; 500 В передача считывает красные шрифты
Пять, настройки прибора
Zhaou Table   One Piece
Тестовая линия набор
Инструкция по применению
Квалификационный сертификат
Гарантия
5#батарея   8
Коробка для хранения один
