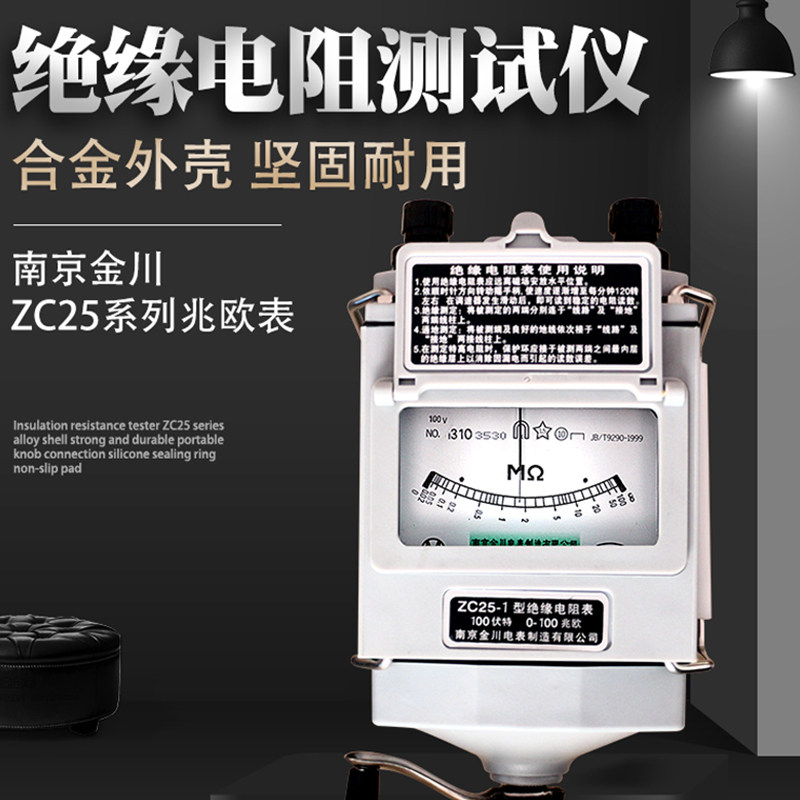

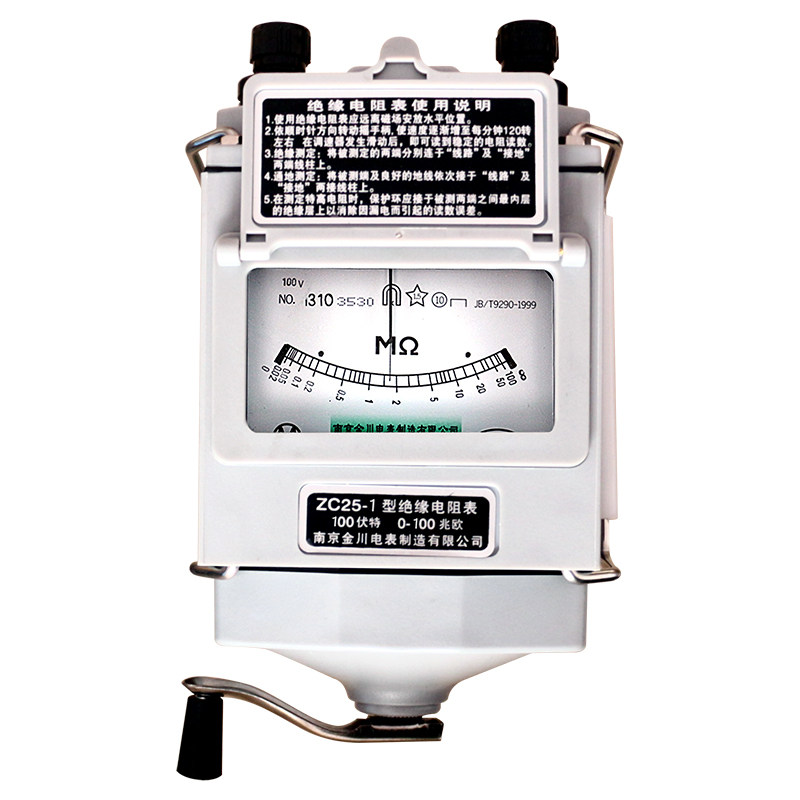

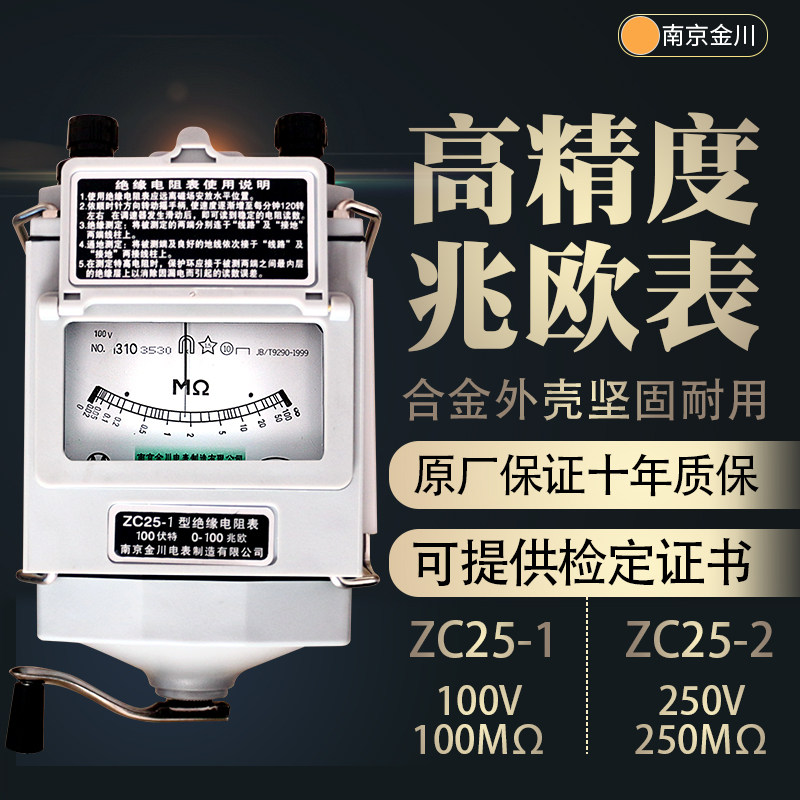

Jinchuan ZC25-3/4 Проект Установка алюминиевая оболочка амортизатора Полиционное испытания Сопротивление Тестера Дедуады таблицы Zhaoyo
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | ZC25-3X Стандарт (пластиковая оболочка 500 В), ZC25-3 Стандарт (сплав 500V), ZC25-3 Стандарт (алюминиевая оболочка 500 В), ZC25-4X Стандарт (пластиковая оболочка 1000 В), ZC25-4 Стандарт (сплав 1000 В), ZC25-4 Стандарт (алюминиевая оболочка 10000 В), ZC25-1 Стандарт (сплав 100 В), ZC25-2 Стандарт (сплав 250 В) |
......
| Основные спецификации: | ||||
| Модель | Номинальное напряжение | Диапазон измерений (мΩ) | Уровень точности | |
| (V) | Позволять | |||
| ZC25-1 | 100 | ±10% | 0 ～ 100 |   10 (эквивалентно уровню 1 с длиной дуги) |
| ZC25-2 | 250 | ±10% | 0 ～ 50 | |
| ZC25-3 | 500 | ±10% | 0 ～ 500 | |
| ZC25-4 | 1000 | ±10% | 0 ～ 1000 | |
| Условия использования | Температура -25 ～+40 ℃, относительная влажность не более 80% | |||
| Встряхнуть номинальную скорость ручки | 120r/min | |||
| Размеры | 205mm×120mm×145mm | |||
| масса | Около 2 кг | |||
Реальная цена груза реальна
Все инструменты бренда, продаваемые в этом магазине100%оригинальный инструмент!Оригинальные аксессуары,Никогда не меняйте вложение, пожалуйста, будьте уверены, чтобы купить.Любые продукты бренда, которые мы предоставляем, можно найти на официальном веб -сайте или напрямую позвонить производителю, чтобы узнать об подлинности. Все хосты инструмента гарантированы в течение одного года.
использовать:Этот инструмент используется для измерения устойчивости к изоляции различных двигателей, кабелей, трансформаторов, компонентов телекоммуникаций, бытовых приборов и другого электрического оборудования.
Как использовать таблицу сопротивления изоляции (таблица Чжао)
Нынешняя жизнь меняется с каждым днем, и люди на мгновение неразделимы.В процессе потребления электроэнергии существует проблема безопасности электроэнергии. В электрическом оборудовании, таком как двигатели, кабели, бытовые приборы и т. Д.Одной из их нормальных операций является значение изоляции их изоляционных материалов, значение сопротивления изоляции.При нагревании и влаге изоляционный материал стареет.Сопротивление изоляции уменьшается.В результате утечка электрического оборудования протекает?Определите, соответствует ли степень изоляции потребностями оборудования.Измерение обычного сопротивления обычно имеет два метода: измерение и измерение низкого уровня при высоком напряжении.Сопротивление изоляции является высоким из -за общего значения (как правило, уровня Чжау).Измеренное значение при низком напряжении не может быть отражено в реальном значении сопротивления изоляции работы в условиях высокого напряжения.Таблица Чжау также называется изоляционным сопротивлением.Это наиболее часто используемый прибор для измерения сопротивления изоляции.Он имеет электроэнергию высокого напряжения при измерении изоляционной сопротивления. Это разница между ним и инструментом сопротивления.Таблица Чжао удобна и надежна для измерения сопротивления изоляции.Однако, если он не используется должным образом, это принесет ненужные ошибки в измерение, и мы должны использовать сопротивление изоляции таблицы Магоама для правильного измерения.
Когда таблица Zhao работает, она генерирует высокое напряжение, а объект измерения представляет собой электрическое оборудование, поэтому она должна использоваться правильно, в противном случае он вызовет личные или оборудование.Перед использованием вы должны сначала сделать следующие приготовления:
(1) Перед измерением источник питания измеренного оборудования должен быть отключен, а земля сбрасывается коротким циркой. Оборудование не должно быть измерено для измерения безопасности человека и оборудования.
(2) Для оборудования, которое может быть чувствительным к высоким напряжению, необходимо устранить эту возможность до измерения.
(3) Поверхность измеренного объекта должна быть очищена, чтобы уменьшить сопротивление контакта и обеспечить правильность результатов измерения.
(4) Проверьте, находится ли таблица Zhaou в нормальном рабочем состоянии перед измерением, и в основном проверьте ее“0&rdquo“∞” два очка.То есть встряхните ручку так, чтобы двигатель достигал номинальной скорости.“0&Rdquo; местоположение должно упоминаться при открытии дороги“∞” местоположение.
(5) Таблица Чжао должна быть размещена в стабильном и твердом месте при использовании и находится далеко от больших проводников внешнего тока и внешних магнитных полей.
После выполнения вышеупомянутых подготовков вы можете измерить его. При измерении вы также должны обратить внимание на правильную проводку таблицы Чжау, в противном случае это вызовет ненужные ошибки или даже ошибки.
Есть три столбца проводки таблицы Zhaou: один“L” как конец линии, одна“E” это земля, другой“G” то есть экранирующий конец (также известный как защитное кольцо), который обычно проверяется в сопротивлении изоляции“L”“E&Rdquo; между концом, но когда утечка поверхности изолятора сильная, экранированное кольцо измеренного объекта должно быть“G” подключиться к концу.Этот ток утечки через экранирующий конец“G” непосредственно погружается обратно в отрицательный клемм генератора, чтобы сформировать цепь без механизма измерения (динамического), который протекает через таблицу счетчиков.Таким образом, эффект тока утечки поверхности в корне устраняется. В частности, следует отметить, что, когда сопротивление изоляции между ядром кабеля и внешним видом должно быть подключено.“G”, поскольку, когда поверхность воздуха или изоляционная поверхность кабеля не является чистой, ток утечки на поверхности будет очень большой. Чтобы предотвратить влияние испытанных объектов на измерение внутренней изоляции из -за утечки , как правило, добавляется к появлению кабеля. Металлическое экранирующее кольцо и таблица MSUS“G” подключен.
При использовании изоляционного сопротивления электрического оборудования с таблицей Zhaoyo, обязательно обратите внимание“L&rdquo“E” конец не может быть связан, правильный способ:“L” проволочная кнопка подключена к проводнику измеренного устройства,“E” оборудование оболочка заземляющего пуговица,“G” экранирование окончания изоляционной части испытательного оборудования.Если“L&rdquo“E” обратный, ток утечки протекает через изоляционное тело, а поверхность концентрируется через оболочку до земли, от земли,“L” поток в катушку измерения, чтобы“G&Rdquo; потерял экранирующий эффект и принесет много ошибок в измерение.И потому, что“E”“L” степень изоляции конца и оболочка должна быть низкой. Когда таблица Zhaou используется на земле, когда используется правильный метод проводки,“E” сопротивление изоляции раковинной оболочки и оболочки на землю эквивалентно короткому кругу и не вызовет ошибок.“L&rdquo“E” утилизация,“E&Rdquo; сопротивление изоляции земли связано с измеренным сопротивлением сопротивления, что делает результат измерения меньше, что приносит большую ошибку в измерение.
Можно видеть, что для того, чтобы точно измерить сопротивление изоляции электрического оборудования, его необходимо правильно использовать для использования таблицы Zhao, в противном случае точность и надежность измерения будут потеряны.
