Цифровой RS485 Шумовый шумоподобный звук обнаружение измерения измерения измерения датчика тестирования
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

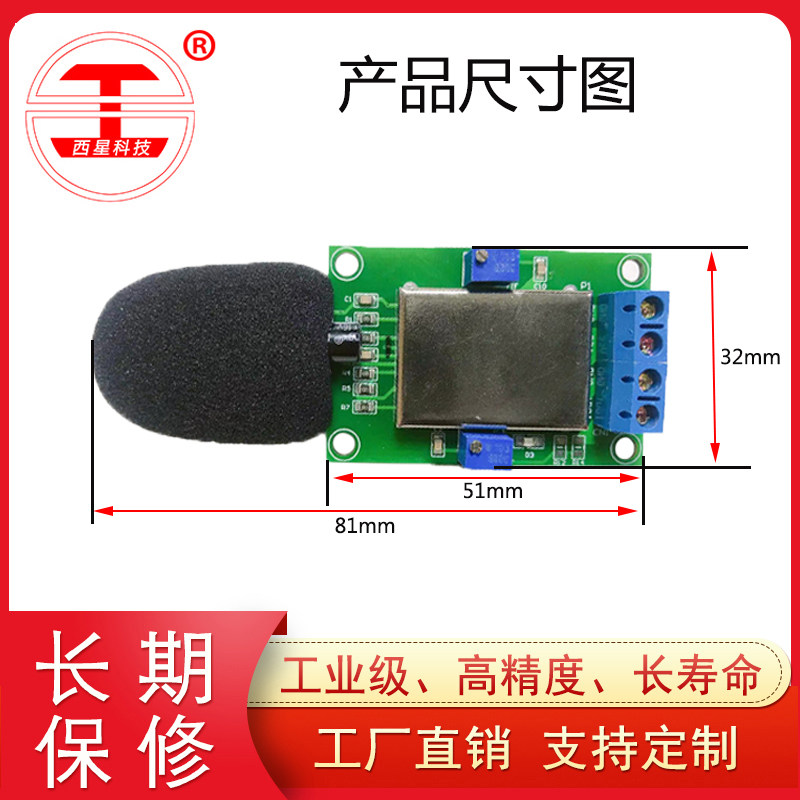

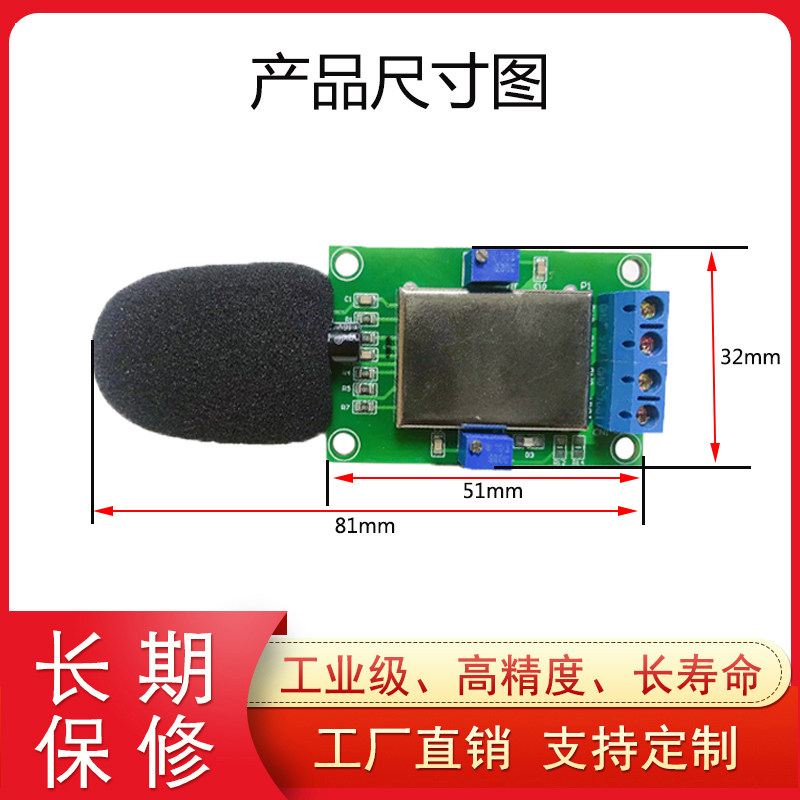

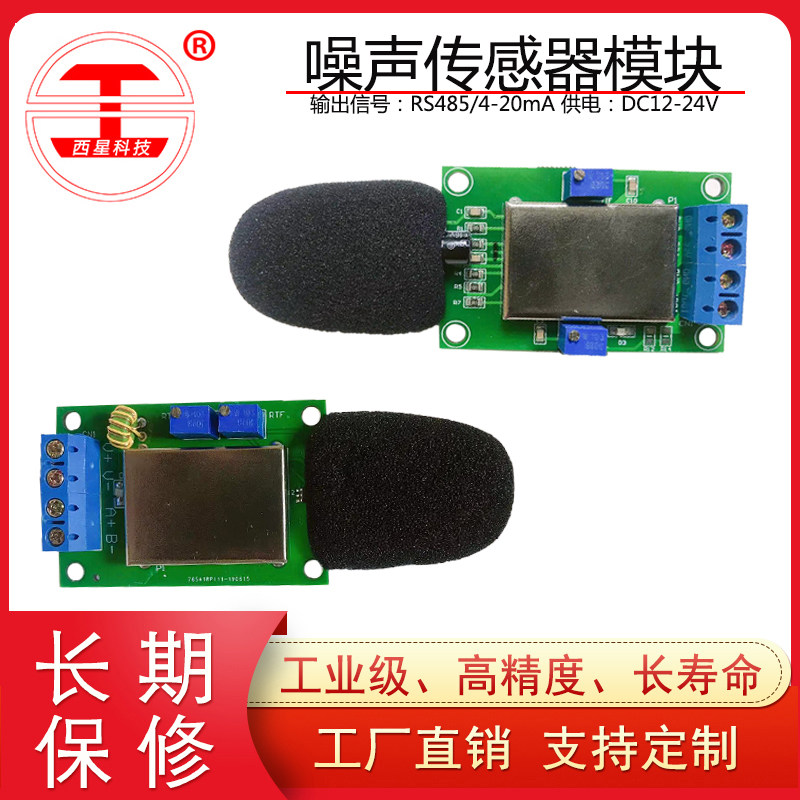

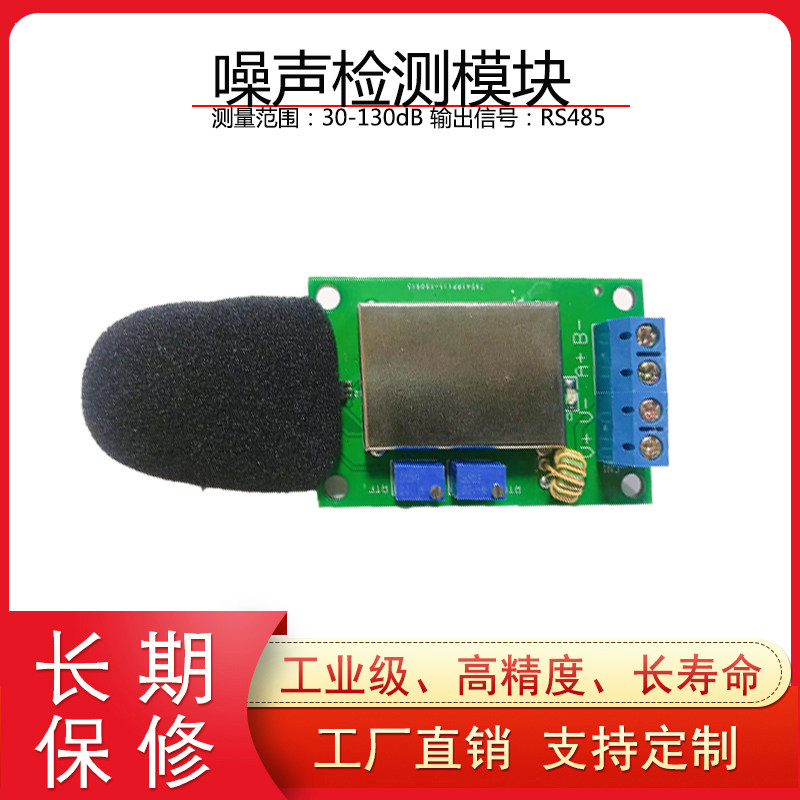

- Модуль датчика шума RS485
- Модуль датчика шума 4-20 мА
- Датчик, модуль, 5v
- Датчик, модуль, 10v

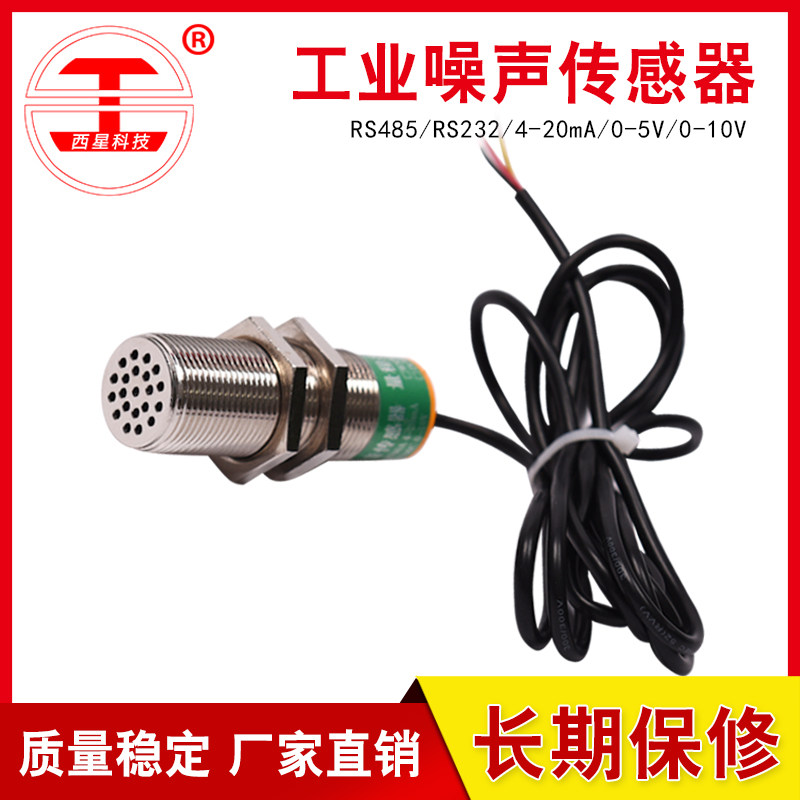

- RS232 промышленный датчик шума
| Цвет: | RS485 промышленный датчик шума, 4-20 мА промышленного датчика шума, Модуль датчика шума RS485, Модуль датчика шума 4-20 мА, Датчик, модуль, 5v, Датчик, модуль, 10v, RS232 промышленный датчик шума |
Температура и влажность легкий шум, атмосферное давление датчика качества воздуха Руководство по использованию использования
один,Введение продукта
- Описание продукта
Датчик температуры и влажности этого продукта использует швейцарский датчик температуры и датчика влажности. Датчик использует передовую технологию MEMS для обновления на основе исходного датчика, и точность измерения была значительно улучшена.
Датчик освещения этого продукта использует зонд полупроводниковой компании ROHM, которая имеет характеристики измерения широкого диапазона и высокой точности.
Атмосферный датчик этого продукта использует зонд импортируемого значения полупроводниковой компании с высокой точностью и стабильной производительностью.
Датчик шума этого продукта принимает высокий уровень, высокий сигнал -к немуазооизму -ратио, обладает характеристиками измерения широкого диапазона, высокой точности.
Датчик качества воздуха этого продукта принимает бытовую первую первую часть бренда, частично -частичные датчики датчика качества воздуха. Он использует лазерную технологию и использует принцип рассеяния Майкла для обнаружения частиц пыли, существующих в воздухе. Он обладает хорошей консистенцией и стабильностью.
- Параметры продукта
параметр | индекс |
Диапазон измерения температуры | -20℃ до 125 ℃ |
Точность температуры | ±0,2 ℃ (диапазон 0-60 ℃) |
Температурное разрешение | 0.01℃ |
Диапазон измерения влажности | 0-100%RH |
Точность влажности | ±2%RH |
Разрешение влажности | 0.01%RH |
Диапазон измерения легкого измерения |
|
Урегулирование света | 1 Lx |
Диапазон измерения атмосферного давления | 26KPa-126KPa |
Точность измерения атмосферного давления | ±10Pa@80-110KPa |
Атмосферное разрешение напряжения | 10Pa |
Диапазон измерения шума | 30dB-130dB |
Точность измерения шума | ±0,5db@(50 дБ до 90 дБ) |
Шумовое разрешение | 0.1dB |
Содержание измерения качества воздуха | PM1.0,PM2.5,PM10 |
PM1.0Диапазон измерения | 0-1000ug/m3 |
PM1.0Точность измерения | ±10% |
PM1.0Разрешение | 1ug/m3 |
PM2.5Диапазон измерения | 0-1000ug/m3 |
PM2.5Точность измерения | ±10% |
PM2.5Разрешение | 1ug/m3 |
PM10Диапазон измерения | 0-1000ug/m3 |
PM10Точность измерения | ±10% |
PM10Разрешение | 1ug/m3 |
Напряжение питания | DC12V-24V |
Ток потребления | <100mA |
Разогрейте время | <1минута |
Время отклика | <10Второй |
размер | 145mm x 110mm x 45mm(H) |
масса | <200g |
Способ установки | Настенный |
Жизнь | >5год |
два,Аппаратное соединение
Датчик приводит к 4 линиям красного, черного желтого и белого, красная линия соединяет мощность, черная линия GND, желтая проволока соединяет 485-B, а белая линия соединяет 485-A.
Спасение питания по умолчанию датчика 12V-24V, специальные требования могут быть настроены.
три,Письмо соглашения
- Заводская конфигурация по умолчанию
Адрес устройства | 1 |
скорость передачи данных | 9600 |
Позиция данных | 8Бит |
Останавливаться | 1Бит |
Контрольная цифра | 0 |
Примечание: Выше приведено только настройка по умолчанию завода. Среди них адрес устройства составляет 01-255, а скорость 1200-115200 может быть изменена независимо с потребностями клиента.
- Формат связи
Датчик следует стандартному протоколу Modbus RTU. Количество датчиков хранится в подпорном регистре, а код функции составляет 03.
Формат кадры запроса верхней машины. Прочитайте запрос данных датчика:
Адрес устройства | Функциональный код | Начальный адрес регистрации | Количество регистров | CRCНизкая позиция | CRCВысокий |
1байт | 1байт | 2байт | 2байт | 1байт | 1байт |
Пример: как будто кадр данных отправляется под верхней машиной, 01 03 00 02 00 01 25 CA (шестнадцатеричная)
01Для устройства адрес по умолчанию 0x01,
03Функциональный код для RS485-Читать регистр,
00 02Чтобы прочитать начальный адрес -0x02,
00 01Чтобы прочитать количество регистров до 1,
25Это 16 -битный CRC Low,
CAЭто 16 -битный CRC High.
Оборудование для нижней машины реагирует на верхнюю машину, возвращает формат кадры отклика датчика данных:
Адрес устройства | Функциональный код | Длина данных датчика | Данные датчика | CRCНизкая позиция | CRCВысокий |
1байт | 1байт | 1байт | 2Nбайт | 1байт | 1байт |
NКоличество регистров данных датчика хранения.
Пример: кадр данных, возвращаемая следующей машиной: 01 03 02 05 DC BA 8D (шестнадцатеричная)
01Чтобы вернуть адрес устройства кадра данных -0x01,
03Функциональный код для RS485-Читать регистр,
02Еще несколько байтов данных датчика, 2,
05 DCДля датчика данных преобразован до 10 защиты до 1500,
BAЭто 16 -битный CRC Low,
8DЭто 16 -битный CRC High.
Четыре,Адрес датчика и модификация скорости поттера
- Изменить через программное обеспечение верхней машины
Для каждого датчика технология xixing предоставляет соответствующее программное обеспечение верхней машины. Она может изменить адрес устройства и скорость передачи через программное обеспечение верхней машины. Он чрезвычайно удобен и не прост в совершении ошибок.
- Изменить команду через последовательный порт
Датчик технологии xixing использует 06 функциональный код для изменения адреса датчика и скорости передачи. После модификации запишите во внутреннюю вспышку датчика.(Для изменения скорости передачи до 115200 вам необходимо использовать 16 кодов функций)
Реестр сохранения адреса датчика47(0x2F); Ставка гончана занимает два регистра технического обслуживания, которые45 (0x2d)и46 (0x2e),Среди них реестр 45 сохраняется на высоком уровне скорости передачи (только тогда, когда ставка передачи 115200, скорость передачи передач от 1200-38400, а значение Реестра 45 составляет 0)
