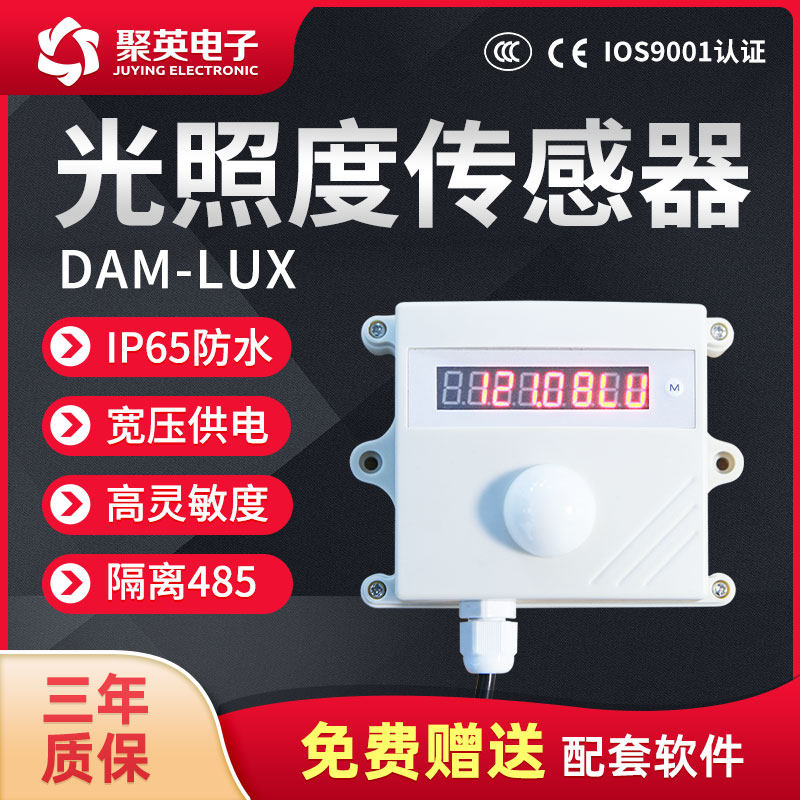

Интернет вещей светоизжигающие интенсивность света.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Рэп 0-2000lux вывод RS485
- Диапазон 0-2000lux выход 4-20 мА
- Диапазон 0-5000LUX Выход 4 -20 мА
- График 10 000 выходов на Lux 4-20 мА
- График 0-200 000 выходов Lux 4-20MA
- График 0-100 000 выходов Lux 4-120MA
- Диапазон от 0 до 200 000 uxput 4-20 мА
- RAP 0-5000LUX Вывод RS485
- Шкала 10 000 выходов на Lux 485 RS485
- График 0-100 000 Lux Output Rs485
- Диапазон от 0 до 200 000 выходов на Lux485 RS485
- 0-5v, 0-10v
- Дисплей без отображения по умолчанию (если вам нужно отобразить, пожалуйста, составьте разницу)
- Направление плюс 1 м разница 5 Юань
- Слепая коробка, водонепроницаемый внешний вид, разница 180
| Цвет: | Рэп 0-2000lux вывод RS485, Диапазон 0-2000lux выход 4-20 мА, Диапазон 0-5000LUX Выход 4 -20 мА, График 10 000 выходов на Lux 4-20 мА, График 0-200 000 выходов Lux 4-20MA, График 0-100 000 выходов Lux 4-120MA, Диапазон от 0 до 200 000 uxput 4-20 мА, RAP 0-5000LUX Вывод RS485, Шкала 10 000 выходов на Lux 485 RS485, График 0-100 000 Lux Output Rs485, Диапазон от 0 до 200 000 выходов на Lux485 RS485, 0-5v, 0-10v, Дисплей без отображения по умолчанию (если вам нужно отобразить, пожалуйста, составьте разницу), Направление плюс 1 м разница 5 Юань, Слепая коробка, водонепроницаемый внешний вид, разница 180 |

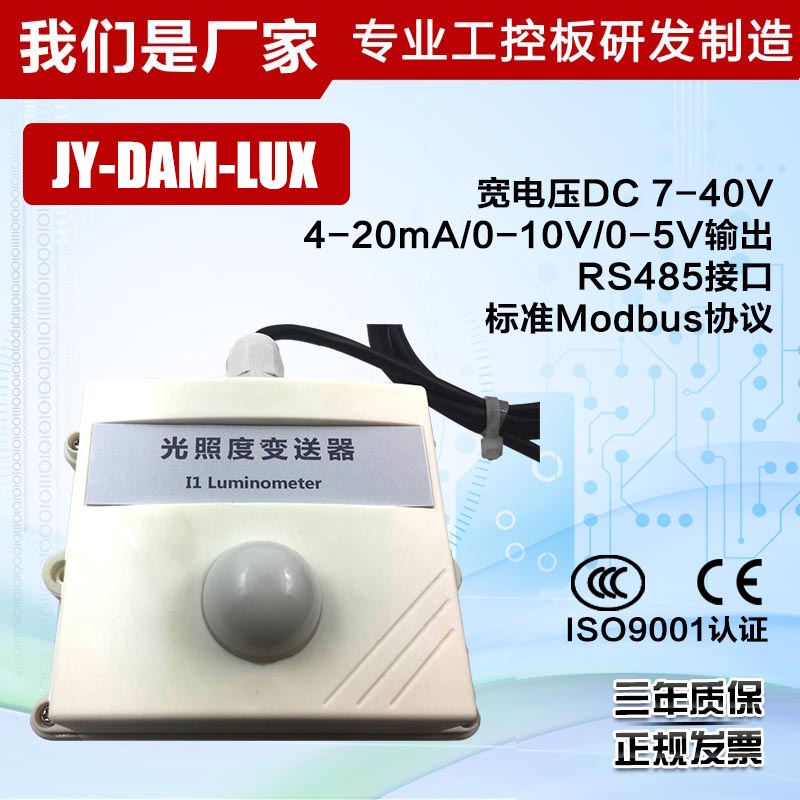

Особенности продукта
DC7-40VИсточник питания;
RS485Интерфейс изоляции связи;
Стандарт поддержкиmodbus RTUсоглашение.
Особенности продукта
Сборная коллекция степени;
Выход моделирования передачи;
Поддержка Поттера:2400,4800,9600,19200,38400.
Номер продукта
Основные параметры
Штифт
Описание проводки связи
1, Проводка
2,RS485Метод линии соединения уровня
Серийный порт поставляется с компьютером, как правило,RS232Нужно соответствовать232-485Конвертер (рекомендуется использовать исходный преобразователь изоляции), после преобразованияRS485дляA,BДве строки,AНа бортуAТерминал,BНа бортуBТерминал,485Экранирование может быть подключеноGNDСущностьЕсли есть больше оборудования, рекомендуется использовать витую экранирующие кабели и сетевые конструкции сети.
Измерение
Тестовое программное обеспечение Описание
1, загрузка программного обеспечения
http://www.juyingele.com.cn/software/software/Jun YingjoDAMКурс для отладки программного обеспечения.rar(Программное видео -учебное пособие подключение)
2, программный интерфейс
Программная функция
l Запрос статуса реле
l Рефератор независимый контроль
l Моделирование чтения
l Запрос громкости переключения
l Информационный запрос отладки
l Изменения в рабочем режиме
l Настройка адресного адреса
l Релератор общий контроль
3, Коммуникационный тест
①Выберите текущий слоган строки устройства и откройте последовательный порт;
②Выберите соответствующую модель продукта;
③Модификация адреса устройства254, Нажмите «Читать адрес», нижняя часть программного обеспечения «Успех чтения», чтение адреса устройства - это »0«Отправка и инструкции в правом нижнем углу программного обеспечения правильны, что указывает на то, что оборудование и компьютерная связь успешна.
Настройки параметров
1Адрес устройства
1.1Введение в адрес устройства
DAMСерия оборудования адресат молча0Используйте адрес трансляции254Коммуникация,использовать0Невозможно общаться.
Адрес устройства=Диаграмма адреса переключателя+Адрес.
Примечание: это устройство не имеет устройства -переключения на цифре, поэтому адрес устройства=Адрес.
1.2Чтение адреса устройства
После того, как устройство сообщается нормально, начальный адрес устройства записан254Затем нажмите «Прочитайте адрес» над программным обеспечением, чтобы прочитать текущий адрес устройства.
1.3Установка и чтение адресного адреса
ЩелкнулDAM«Читать» или «Настройки» после смещения адреса в соответствии с программным обеспечением отладки для чтения или установки адресного адреса устройства.
1.4Чтение и настройка ставки поттера
Нажмите на панель установки потх«Читать» и «Настройки» могут читать и устанавливать скорость и адрес бода соответственно. После работы вам необходимо перезапустить устройство и изменить последовательные настройки компьютера.
Описание информации о разработке
1, Описание соглашения о переписке
Этот стандарт поддержки продуктаmodbusИнструкции, подробные методы генерации инструкций и аналитические методы, вы можете объединить ссылку "MODBUSКитайская версия соглашения.
2,ModbusЗарегистрировать описание
Таблица адреса регистрации строки:
Значение скорости гонча
3. Инструкции по созданию инструкций
Пример и инструкции: в дополнение к адресу диаметра, этот адрес машины также по умолчанию по умолчанию254Транслировать адрес.Когда в шине есть только одно устройство, вам не нужно заботиться об адресе циферблата и использовать его напрямую254Адреса достаточно. Когда на шине есть несколько устройств, выберите «Диаграмм» в качестве разных адресов, а разность адреса осуществляется по адресу при отправке инструкции управления.
Примечание:RS232Автобус1верно1Автобус, то есть на шине только два устройства, такие как карты компьютера и реле, только485Только автобус может установить несколько устройств.
Инструкции по получению инструкций: для инструкций, не в следующей таблице, пользователи могут основываться на своей основеmodbusГенерация протоколов на самом деле подходит для чтения и написания реле катушкиmodbusЧтение и написание реестра катушек в реестре объяснила адрес приведенного выше реле. Пользователь должен только генерировать инструкцию для чтения и записи операции регистра.Например, чтение или написание реле1Государство на самом деле пара реле1Соответствующий регистр катушки0001Чтение и написание операции.
4, Список инструкций
5Подробные инструкции
Запрос освещения
Температура запроса
Связь между полученными данными и фактическим значением: фактическое значение=возвращаемое значение*0.01
FE040000000265C4
Информация о возврате моделирования:
FE 04 04 00 36 D8 00 4E 85
