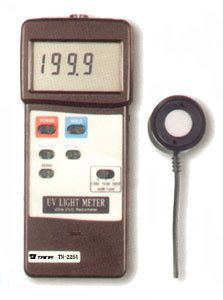

TN TN TN2254 УФ-прочности измеритель TN-2254 UVC Ультрафиолетовый измеритель освещения облучения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1характеристика
* 254 -нм длины волны УФ -измерения
* Профессиональный, высококачественный ультрафиолетовый стол
* Широкий диапазон: 199,9UW/см2, 1,999 мВт/см2, 19,99 мВт/см2
* Микрокомпьютерная схема для обеспечения высокой точности и предоставления специальных функций
* Выделенный УФ -зонд с исправленным фильтратом
* Ultra LCD -дисплей, нарегулируемое сравнение пары
* Оболочка сильная и долговечная
* Максимальная/минимальная запись и передача
* Данные сохраняют
* Автоматическое отключение
* 9 В батарея
* Rs232 компьютерный интерфейс последовательный порт
* Ключ для настройки нуля
2Спецификация
2-1 Общие спецификации
| Схема | Выделенная единая микропроцессорная схема LSI | |
| показывать | 13 -миллиметровый большой ЖК -дисплей, регулируемое сравнение пары | |
| Двойной канал дисплей | ||
| Диапазон отклика спектра зонда | Центральная точка | 254nm |
| пропускная способность | 248nm-260nm | |
| Диапазон измерения | 199.9 uW/cm2×0.1 uW/cm2 1.999mW/cm2×0.001mW/cm2 19.99mW/cm2×0.01mW/cm2 | |
| Линейный | ±1% | |
| Зонд | Специальный световой диод, фильтр коррекции цвета | |
| Чтение памяти | Чтение чтения максимум/минимальное значение чтения | |
| Нуль | Ключ для настройки нуля | |
| Образец времени | Около 0,4 секунды | |
| Выключать | Нажмите клавишу, чтобы выключить, не работайте в течение 10 минут, чтобы автоматически выключаться | |
| Вывод данных | RS232 Компьютерный интерфейс | |
| За пределы диапазона | показывать“----” | |
| Рабочая Температура | 0 ℃ -50 ℃ (32 ℉ -122 ℉) | |
| Работая влажность | Максимум 80%RH | |
| источник питания | DC9V006P, MN1604 (PP3) (высокая энергия с высокой энергией) | |
| Энергопотребление | О DC5.3ma | |
| масса | 335 г/0,77 фунтов (включая батарею) | |
| размер | Первичная таблица 180×72×32mm(7.1×2.8×1,3 дюйма) | |
| Зонд Диаметр 38 мм×25mm | ||
| Аксессуары | руководство×1 Ультрафиолетовый зонд×1 чемодан×1 | |
2-2 Электрические спецификации (23±5℃)
| Диапазон | Разрешение | Точность |
| 199.9 uW/cm2 | 0.1 uW/cm2 | ±(2%FS+2DGT) FS: полный диапазон |
| 1.999 mW/cm2 | 0.001 mW/cm2 | |
| 19.99 mW/cm2 | 0.01 mW/cm2 | |
| Испытательная среда: прочность электромагнитного поля составляет менее 3 В/м, а частота меньше 30 МГц | ||
3Описание панели
4Шаг измерения
1) Нажмите“Power”Ключ, чтобы открыть источник питания
2) Нажмите“Range”Ключ, выберите максимальный диапазон
*Если вы отображаете“----”, Укажите, что за пределами диапазона выберите аналогичный высокий диапазон
3) Zero -Step Step
Установить диапазон на“199.9u W/cm2”
*Вычтите переднюю часть зонда на столе или других плоскостях, чтобы сделать заднюю часть спины.
*Нажмите кнопку Zero, чтобы сделать значение отображения нулевым
4) Поместите ультрафиолетовый зонд непосредственно под источник света, значение УФ, показанное на ЖК -дисплее
5) Техническое обслуживание данных
*Во время измерения нажмите“Hold”Ключ, значение чтения будет заблокировано, а ЖК -дисплей отображается одновременно“D.H”символ
*Нажмите еще раз“Hold”Ключ, отмените функцию обслуживания данных
6) Записи данных (максимальное/минимальное значение чтения)
*Функция записи данных показывает максимальное/минимальное значение чтения.Нажмите на него один раз“Record”Ключ, запустите записи данных.ЖК дисплей“REC”символ
*когда“REC”Когда символ отображается
а) Нажмите“Recall”ключ,“Max”Символы и максимальные показания будут отображаться на ЖК -дисплее
б) Нажмите снова“Recall”ключ,“Min”Символы и минимальные показания будут отображаться на ЖК -дисплее
в) нажмите снова“Recall”Ключ, вернуться к функции записи данных, соответствующий символ исчезает
5Меры предосторожности
*Из -за структурных ограничений ультрафиолетового зонда выходное значение зонда может иметь около 1%отклонения через год, что является нормальным.То есть стандартный цикл измерения зонда составляет один год.
*Поскольку зонд (фильтр) очень чувствителен к изменениям влажности, сохранившаяся среда очень важна.Когда эта таблица не требуется в течение длительного времени, обязательно сохраните зонд в среде с низкой влажностью.Например, сохраните зонд в сухом пластиковом пакете.Если метод сохранения является правильным, срок службы зонда будет много
*Согласно закону Юсиана, под светом 30 градусов входной сигнал УФ -зонда хорошо соответствует закону Юсиана (соблюдение 95%).В случае угла 45 градусов, в соответствии с степени он составляет 90%.Следовательно, эффективный угол инцидента составляет 45 градусов, конечно, лучше всего ограничить в пределах 30 градусов.Во время калибровки угол инцидента света должен быть 0 градусов (вертикаль)
*Сохранить УФ -зонд
Структура ультрафиолетового зонда очень точная. Когда он не используется, она должна храниться в сухой среде.Например, поместите зонд с помощью высыхания в пластиковый пакет и уплотнение.
Только при использовании зонда он может его вывести.Использование приведенных выше методов может продлить срок службы зонда.В противном случае усиление зонда будет уменьшено, а цикл коррекции будет сокращен.Кроме того, сухой должен быть заменен регулярно.
6Другие характеристики
Чтобы продлить срок службы аккумулятора, эта таблица имеет функцию автоматического выключения. Работа не будет около 10 минут. Эта машина автоматически отключается автоматически
Чтобы отключить автоматическое отключение, нажмите в измерении“Record”, Выберите функцию записи памяти
7RS232 Компьютерный интерфейс
Эта таблица выводится через порт 3,5 мм RS232. Вывод 16 -бит -потока данных разъема может использоваться для особой цели пользователя
8Внутренний нуль
Регулировка нулевого нуля в главе 4-3-это нормальный этап регулировки с нулевой срезом, но“Zero”Диапазон регулировки ключа составляет всего 20 единиц. Если внутреннее отклонение с нулевым показателем превышает 20 единиц,“Zero”Ключ больше не будет работать, и он будет отображаться:
В настоящее время необходимо нулевой внутренней регулировки, шаги следующие:
1) Выключите источник питания
2) Нажмите“Zero”Если ключ не помещен, включите питание, пока дисплей ЖК -дисплеев не будет показан на рисунке ниже, а затем отпустите“Zero”ключ
Вышеприведенная строка показывает: отобразить количество внутренних показаний нуля
Отображается следующая строка: всегда отображать“0000”
3) Отрегулируйте VR9 и сделайте значения чтения.
9. Замените батарею
1) отображение на ЖК -дисплее“LBT”В настоящее время предполагается, что выходное напряжение батареи ниже 6,5 В-7,5 В, и батарея должна быть заменена, но его можно заменить на низкое электричество на несколько часов.
2) Откройте крышку аккумулятора и снимите старую батарею
3) Поместите батарею 9 В (батарея с высокой энергией) и накройте крышку аккумулятора
