Внешний диаметр 6 мм / 8 мм / 10 мм S
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | YCS-06-300, YCS-06-500, YCS-06-800, YCS-06-1000, YCS-06-1200, YCS-06-1500, YCS-8-300, YCS-08-500, YCS-08-800, YCS-08-1000, YCS-08-1200, YCS-08-1500, YCS-08-1800, YCS-08-2000, YCS-10-500, YCS-10-800, YCS-10-1000, YCS-10-1200, YCS-10-1500, YCS-10-1800, YCS-10-2000, YCS-10-2500, YCS-06-200, Силиконовый шланг (1 метр) |
один,Обзор задней части типа S
Пипото, также известный как"Воздушная труба","Ветровая трубка", Английский этоPitot tubeСущностьПитто -трубка - это своего рода трубчатое устройство, которое измеряет общее давление и статическое давление для определения скорости потока и потока воздуха.Из ФранцииH.Питто был назван в честь изобретения.
В научных исследованиях, производстве, преподавании, защите окружающей среды и туннелях, вентиляции шахтных и управления энергией, скорости трубопроводов, промышленных трубопроводов и дымовых дымоходов печи обычно используется для определения потока после конверсии. Скорость.При измерении скорости пипотила и определением потока существует надежная теоретическая основа, удобное и точное использование, представляет собой классический и обширный метод измерения.Кроме того, его можно использовать для измерения давления жидкости.
два,Принцип измерения принципа B -типа
Принцип измерения Pittosuke основанФормула скорости потока Пипидо
три,Технические параметры магистральной трубы:
1..LКоэффициент коэффициента трубки пипото0.99-1.01между,SЧисло0.81-0.86между.
2..Измерение скорости потока воздуха не превышает больше40m/s, Измерение скорости потока воды не превышает больше, чем25m/sСущность
3..Φ8Самая длинная трубка2000mm,Φ10Самая длинная трубка2500mm,(Компания имеет различные спецификации пипотото)
Четыре,Скорость обратной структуры:
LТип трубопровода из двух разных труб с прямой из нержавеющей стали. Внутренняя труба -трансфер -кондиционер представляет собой полную трубку, а соединение наружной трубки представляет собой статическую трубку под давлением.Направление указательного стержня согласуется с направлением головки стержня, и направление можно определить во время использования, чтобы измеренная головка была направлена на направление потока.

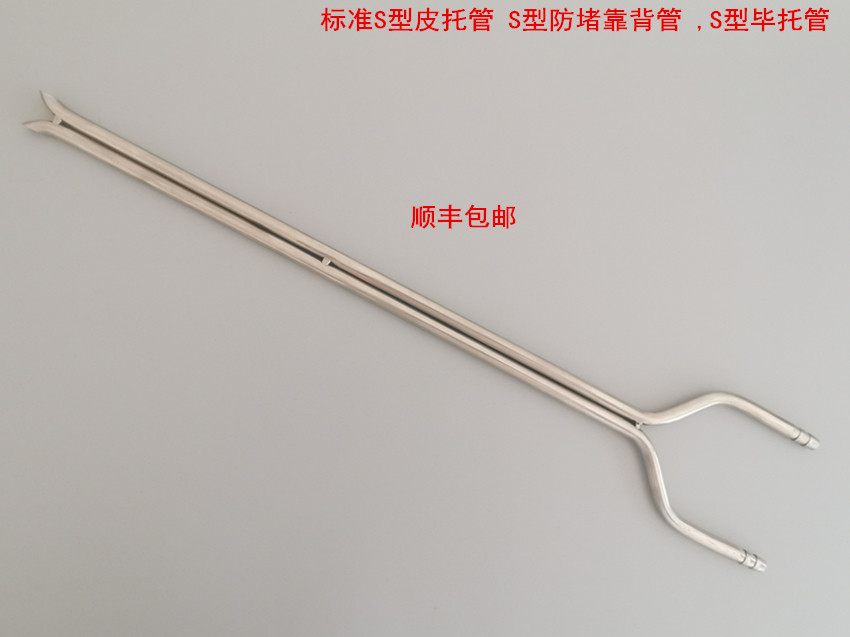

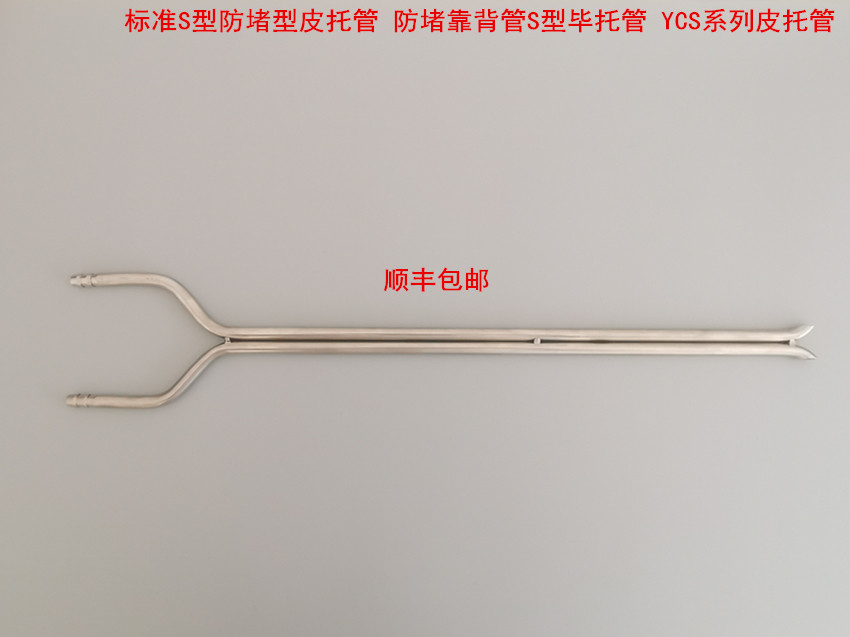

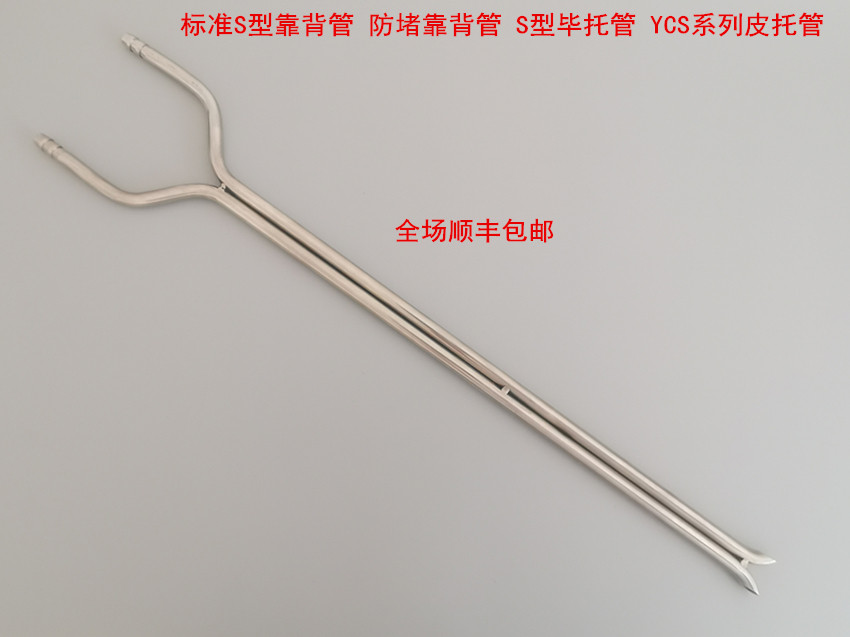

Кожаная трубка S -типа изготовлена с задней части двух ветвей с обратным направлением Eorirum.
пять,Как использовать заднюю часть типа S:
12. Выберите точку измерения, чтобы правильно сделать измеренную точку, чтобы убедиться, что измеренная точка стабильна в потоке воздушного потока.По этой причине локальные компоненты, такие как локоть, клапан, инопланетная трубка диаметра и другие локальные компоненты, такие как сечение измерения, больше, чем4Двойной диаметр трубы.Локальная структура локтя и диаметра нижнего направления должна быть больше, чем2Двойной диаметр трубы.
2, Принцип спецификации диаметра трубки Pipot сравнивается с диаметром тестируемого трубопровода, который не больше, чем больше, чем0.02СущностьЧтобы избежать помех и увеличить ошибку.Не позволяйте трубопроводной трубе рядом с стенкой трубки во время измерения.
3, Во время измерения полное отверстие для давления должно быть направлено на направление воздушного потока, чтобы указывать полюс.Следует избегать вставленных отверстий точки измерения, чтобы предотвратить утечку воздуха и предотвратить помехи воздушного потока в разделе.В соответствии с техническими спецификациями измерения трубопровода, точка измерения сечения измерения должна быть выбрана разумно.
4Pittos могут измерить только скорость потока в определенной точке на разделе трубопровода, но средняя скорость потока должна использоваться при расчете потока. Из -за неравномерного распределения потока сечения следует измерять на раздел, чтобы получить среднее значение.
5, Нажмите точку настройки(Трубопровод) Метод измерения предусматривает, что в соответствии с"Первый -линейный"Раздел метода также может быть разделена в соответствии с обще используемой областью.
6,SВ типе трубопровода есть номер тега, а коэффициент трубопровода указан в форме оценки.Форма оценки должна храниться в течение длительного времени для расчета.
Шесть, техническое обслуживание
1..Трубы могут быть изогнуты в использовании.Проверьте его один раз перед использованием, очевидно, поцарапайте предварительную школу прямо, и повреждение головки тона не может быть использовано снова.
2..После использования в пыльной трубопроводе в трубе может быть пыль или водяной пара.После использования коробка следует использовать после использования.Или тестируйте разблокированные перед использованием.После использования по времени очистите внутренние и внешние трубы, чтобы обеспечить длительное хорошее состояние.
3..Небольшие статические пронзительные отверстия часто проверяются. Не блокируйте примеси, чтобы блокировать небольшие отверстия, вызывая напряжение.
4..Стандартный цикл испытаний на обработку трубопровода составляет пять лет
7. Стандарты исполнения: Национальный стандартный номер измеренияJJG518-94Сущность
восемь,S -тип обратной трубкиТехнические характеристики: (Специальные материалы и спецификации могут быть настроены)
наименование товара | Материал | диаметр | правила сетка | Модель | длина |
S -тип обратной трубки | нержавеющая сталь 304 | φ6 мм | φ6×300mm | YCS-06-300 | 300mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ6 мм | φ6×500mm | YCS-06-500 | 500mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ6 мм | φ6×800mm | YCS-06-800 | 800mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ6 мм | φ6×1000mm | YCS-06-1000 | 1000mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ6 мм | φ6×1500mm | YCS0-06-1500 | 1500mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×500mm | YCS-08-500 | 500mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×800mm | YCS-08-800 | 800mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×1000mm | YCS-08-1000 | 1000mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×1200mm | YCS-08-1200 | 1200mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×1500mm | YCS-08-1500 | 1500mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×1800mm | YCS-08-1800 | 1800mm |
S -тип обратной трубки | нержавеющая сталь 304 | φ8 мм | φ8×2000mm | YCS-08-2000 | 2000mm |
