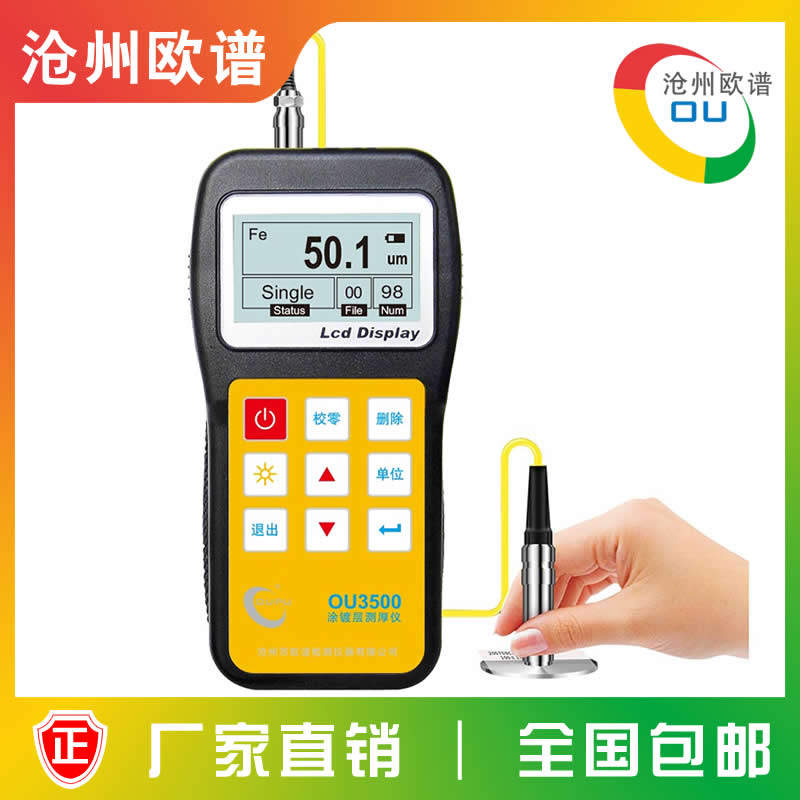

OU3500 Толщика полной толщины измерение Forder Frer Sharder Тестер Цифровой покрытие толщина
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- FN Dual -Resection Configuration с помощью Dual -Real -Resee Fn
- N1 зонд/ветвь
- N3 зонд/ветвь
- F05 зонд/ветвь
- F3 Высоко -тимпературный зонд/ветвь
- OU3100
- Стандартная конфигурация со стандартным зондом F1
- OU3500
- N400 зонд/филиал
- F10 зонд/ветвь
- F3 зонд/ветвь
- F190 зонд/ветвь
- F1 зонд/ветвь
- F400 зонд/филиал
| Цвет: | Стандартная конфигурация со стандартным зондом F1, F10 зонд/ветвь, F400 зонд/филиал, F1 зонд/ветвь, F190 зонд/ветвь, FN Dual -Resection Configuration с помощью Dual -Real -Resee Fn, N400 зонд/филиал, N1 зонд/ветвь, F3 зонд/ветвь, N3 зонд/ветвь, F05 зонд/ветвь, F3 Высоко -тимпературный зонд/ветвь, OU3500, OU3100 |
I. Обзор
КангчжоуOU3600Установка толщины покрытияЭто последний новый продукт, разработанный европейской компанией.Его производительность, точное измерение, хорошая воспроизводимость и экономическая долговечность соответствуют национальным стандартам GB/T4957, они получили разрешение на производство приборов измерения посредством теста на производительность Национального отделения технического надзора.
OU3600Установка толщины покрытияЗонд
&Middot;OU3600Установка толщины покрытияОн имеет специальную конструкцию долговечности для зонда, который имеет защитные функции, такие как антибампы, водонепроницаемая и противоречивая кривизна.
OU3600Установка толщины покрытияЗонд
&Middot;Как правило, зонд бытового инструмента вскоре потерпит неудачу, и большинство проблем находятся на линии зонда.OU3600Установка толщины покрытияИспользуемая линия зонда сделана в Японии.Эта проволока первоначально использовалась для роботов, и он предусматривает, что он может противостоять поворотам миллионов раз.Практика доказала, что эта линия зонда редко повреждает из -за частых поворотов.
2. Основные особенности:
1. Ноль стабильности: все покрытия необходимы для калибровки ноль перед измерением.
Стабильность нулевого инструмента является предпосылкой для обеспечения точности.После нуля хорошей толстой школы измерения она может сохранять ноль без дрейфа в течение длительного времени, чтобы обеспечить точное измерение.
2. Линейные редакторы: в дополнение к нулевым базовым школам, большинство измерительных приборов покрытия не имеют линейных редакторов, что делает ошибки измерения с большими измерениями.
3. Температурная компенсация: измерение толщины слоя покрытия очень подвержена температуре.Один и тот же заготовка измеряет при разных температурах, чтобы получить большую ошибку.Следовательно, хороший толстый инструмент измерения должен иметь идеальную технологию компенсации температуры, чтобы обеспечить точность измерения при разных температурах.
4. Уникальная технология отбора проб постоянного тока.
OU3600 Толщина покрытия. Измерительный прибор является альтернативным продуктом аналогичных продуктов, таких как EPK/Yigao, который является следующими основными преимуществами по сравнению с предыдущим инструментом измерения толщины покрытия:
1. Быстрая скорость измерения: скорость измерения в 6 раз быстрее, чем другие временные ряды;
2. Высокая точность: после простой школы продуктов компании точность может достигать 1-2%после 0.
3. Стабильность: стабильность значения измерения и использование стабильности лучше, чем импортируемые продукты;
4. Функция, данные, эксплуатация и дисплей - все китайские OU3600Перезапись
3. Объем применения
OU3600Установка толщины покрытияЕсть два типа магнитного и вихряМенясь толстымМетоды, которые матрица магнитного металла (такая как сталь, железо, сплава и твердая магнитная сталь и т. Д.) Можно измерить без повреждений. слой (например, эмаль, резина, краска, пластика и т. Д.).
Этот инструмент широко используется в областях гальванизации, антикоррупции, аэрокосмической, химической промышленности, автомобилей, судостроения, легкой промышленности, товаров и других областей проверки.Это необходимый инструмент для защиты материала.
В -четвертых, основные технические индикаторы
Модель | OU3600-F | OU3600-N | OU3600-FN |
Объект измерения | Не -магнитное покрытие на магнитном металле | Необладающий верхний изоляционный слой. | Магнитный металл в не магнитном покрытии/нерагнитный металл изоляционный слой UEIN |
Диапазон измерения | F1, N1, F1/90-0 ~ 1500um F400, N400-0 ～ 400um F3/n3-0 ~ 3000um, f10-0 ~ 10000um | ||
Погрешность измерения | F1, N1, F1/90- (2%H+1); F400, N400- (2%H+0,7) Двухточечная точность калибровки 1% F10- (2%H+10) Двуточечная точность калибровки 1% | ||
Метод калибровки | Одна точка калибровки, двухточечная калибровка | ||
разрешение экрана | 0.1Μ&му;Μμm) | ||
хранилище | Хранить 500 данных | ||
Способ работы | Прямые и групповые способы | ||
Метод измерения | Непрерывное измерение и единственное измерение | ||
Неисправность | Ручное отключение и автоматическое выключение | ||
Статистическая функция | Время измерения, максимальные значения, минимальные значения, среднее значение | ||
Установите границу предела | Значение измерения за пределами границы может быть автоматически тревожным, а партия значений измерений может быть проанализирована с помощью гистограммы | ||
Удалить функцию | Удалить грубую ошибку и настройки ошибок | ||
Быстрый звук | Музыкальный рингтон | ||
Другие функции | Инструкции по напряжению с мощностью, подсказки об ошибках | ||
Температурная компенсация | 0 ～ 50 ℃ | ||
Температура окружающей среды | -10 ℃ ～ 60 ℃ | ||
передача данных | RS232 Компьютер | ||
источник питания | 1.5V×2 | ||
Размеры | 150×80×30mm | ||
масса | 300g | ||
Стандартная конфигурация | Хост, f -или -n -тип зонд, калибровочная пленка, один подложка, батарея, кабель данных, программное обеспечение -са | ||
5. Руководство по выбору прибора
Изображение продукта |  |  |  |
Модель | OU3100 | OU3500 | OU3600 |
Принцип работы | Магнитная индукция/электрический вихрек | Магнитная индукция/электрический вихрек | Магнитная индукция/электрический вихрек |
Тип | Один кусочек | Расколоть | Расколоть |
Диапазон измерения | 0～1250ум | 0 ～ 1500um 0 ～ 3000um 0 ～ 10000um | 0 ～ 1500um 0 ～ 3000um 0 ～ 10000um |
Точность отображения | 1um | 0.1Μμm) 1Μμm) | 0.1Μμm) 1Μμm) |
Погрешность измерения | ±3%H+1um | ±2%H+1um | ±2%H+1um |
Температурная компенсация | иметь | иметь | иметь |
Установка границы | никто | иметь | иметь |
Подсветка | никто | иметь | иметь |
Функция хранения | никто | иметь | иметь |
Функция связи | никто | никто | иметь |
Статистическая функция | никто | Время измерения, максимальные значения, минимальные значения, среднее значение | Время измерения, максимальные значения, минимальные значения, среднее значение |
Может заменить зонд | никто | F1/N1/F190/F400/N400/F3/F10 | FN/F1/N1/F190/F400/N400/F3/F10 |
6. Различные зонды
 |  |  |
Установка толщины покрытияF1 Зонд         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;         3. Минимальная критическая толщина: 0,5 мм  ×47mm | Установка толщины покрытияN1 зонд         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;     1. Минимальный радиус кривизны: 3 мм   2. Диаметр минимальной области субстрата: F5MM   3. Минимальная критическая толщина: 0,3 мм  ×73mm | Установка толщины покрытияFN зонд         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;     1. Минимальный радиус кривизны: 3 мм   2. Диаметр минимальной области субстрата: F5MM   3. Минимальная критическая толщина: 0,5 мм  ×73mm |
 | |  |
Установка толщины покрытияF400 зонд           ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;       2. Диаметр минимальной области субстрата: F   3. Минимальная критическая толщина: 0,2 мм  ×55mm | Установка толщины покрытияN400 зонд         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:±[1%H+1]um         3. Минимальная критическая толщина: 0,3 мм  ×73mm | Установка толщины покрытияF05 Зонд   ■ Принцип работы: магнитная индукция       ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;       2. Диаметр минимальной области субстрата: F   3. Минимальная критическая толщина: 0,2 мм  ×55mm |
|  | |
Установка толщины покрытияF3 Зонд         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;         3. Минимальная критическая толщина: 0,5 мм  ×47mm | Установка толщины покрытияF3 с высокой температурой, максимальная температура 300 градусов   &nnbsp;     ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+3]um   2. Две точки калибровки:&Plusmn;     1. Минимальный радиус кривизны: 6 мм     3. Минимальная критическая толщина: 0,5 мм  ×47mm | Установка толщины покрытияN3 зонд         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+3]um   2. Две точки калибровки:±[1%H+3]um     1. Минимальный радиус кривизны: 6 мм     3. Минимальная критическая толщина: 1 мм  ×73mm |
 |  | |
Установка толщины покрытияF10 Зонд  Необязательный зонд F10 также должен быть оснащен стандартными калибровочными пленками 2000 мкл, 4000 мкв и 8000 мкв для калибровочных инструментов.         ■ Ошибка значения отображения:   1. Маленькая калибровка:±[3%H+1]um   2. Две точки калибровки:&Plusmn;         3. Минимальная критическая толщина: 2 мм  ×47mm | Установка толщины покрытияF1/90 зонд   | |
