DT-156 Ультразвуковая толщина измерения измерения измерения толстых пленки для пленки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта
DT-156Зонд манометра толщины покрытия может работать по двум принципам: электромагнитная индукция и вихревой ток.В автоматическом режиме (AUTO) В соответствии с двумя принципами базовый корпус может быть автоматически преобразован с визуальным измерением, или его можно преобразовать через меню для автоматического режима и неавтоматического режима.
Особенности продукта
1, Измерительное покрытие: толщина немагнитного покрытия на поверхности любого магнитного вещества; толщина изоляционного покрытия на любой немагнитной поверхности металла
2, простой для работы дизайн меню
3, непрерывные и отдельные методы измерения
4, прямой рабочий режим и групповой рабочий режим
5, может считать и отображать: среднее, максимальное, минимум, стандартная дисперсия, статистика
6, очень удобно выполнять калибровку одной или двухточечной
7, Можно сохранить320Данные измерения
8,USBПередача данных в статистику компьютерного анализа
9, удаление данных измерений и групповых данных в реальном времени
10, высокий и низкий лимитный сигнал тревоги
11, Низкое питание и ошибки подсказка по автоматическому выключению
продуктприложение
Этот инструмент может быть применен в области неразрушающего, быстрого и высокого уровня покрытия.Это вспомогательный производственный инструмент для краски, коррозии, покрытия, автомобильной промышленности, транспортировки судов, производства самолетов и других связанных отраслей.Это может работать в лаборатории, мастерской и на открытом воздухе.В то же время он может работать в соответствии с двумя принципами электромагнитной индукции и вихря, чтобы выполнить задачи измерения толщины различных слоев покрытия.
Технический индикатор
Датчик зонд | Ферромагнитный | Неаронный магнитный |
Принцип работы | Магнитная индукция | вихрь |
Диапазон измерения | 0~1250um 0~49.21mils | 0~1250um 0~49.21mils |
ошибка (Относительно текущих показаний) | 0~850 um (+/- 3%+1um) 850um~1250 um (+/- 5%) 0~33.46 mils (+/- 3%+0.039mils) 33.46um~49.21mils (+/- 5%) | 0~850 um(+/- 3%+1.5um) 850um~1250um (+/- 5%) 0~33.46mils (+/- 3%+0.059mils) 33.46um~49.21mils (+/- 5%) |
Точность | 0~50um (0.1um) 50um~850um(1um) 850um~1250um(0.01mm) 0~1.968mils (0.001mils) 1.968mils~33.46mils(0.01mils) 33.46mils~49.21mils(0.1mils) | 0~50um (0.1um) 50um~850um(1um) 850um~1250um(0.01mm) 0~1.968mils (0.001mils) 1.968mils~33.46mils(0.01mils) 33.46mils~49.21mils(0.1mils) |
Минимальное измерение Радиус кривизны | 1.5mm | 3mm |
Минимальная площадь измерения (Обозначается диаметром) | 7mm | 5mm |
Измерение субстрата Минимальная толщина | 0.5mm | 0.3mm |
Рабочая Температура | 0℃~40℃(32Мрачный~104Мрачный) | |
Работая влажность | 20%~90% | |
Совместное преобразование:
1,mil(PCBили длина единицы макета пластин):1 mil =Тысяча дюйма,1mil = 0.0254mm.
2. UM иногда используется в микронах (единицы), 1 мм (мм) = 1000 мкл (микрон) 1um = 1000 нм (нанометры).
Как использовать
1, Рабочий режим:
1-1.AOTO: Зонд основан на свойствах объекта, который будет протестирован(Ферромагнитные вещества или нефромагнитные металлы)Автоматически переключитесь на соответствующий рабочий режим.Если объект, который будет протестирован, представляет собой магнитное металлическое вещество, такое как железо и никель, зонд будет перенесен в рабочую режим принципа магнитной индукции;Если объект, который будет протестирован, представляет собой не магнитное металлическое вещество, зонд будет перенесен в рабочий режим вихревого принципа тока.
1-2.Fe: Зонд будет в рабочем режиме принципа магнитной индукции.
1-3.No-Fe: Зонд будет в режиме эксплуатации вихревого текущего принципа.
2, прямое измерение(DIR):Этот режим по умолчанию для загрузки.Используется для быстрых и случайных измерений.В этом режиме данные измерения временно хранятся в памяти, и все хранимых данных и статистики могут быть просмотрены через меню, но эти данные будут потеряны после выключения питания, система выключает или при переходе из режима прямого измерения в режим работы группы.В этом режиме до статистики могут быть80Последнее чтение превышает данные заменит самое старое чтение и сохранит обновленную статистику.
3, групповое измерение(GR01~GR04):Система может сэкономить больше всего в каждой группе рабочих режимов.80Данные,5Статистика.Когда питание вниз и питание вниз, все сохраненные значения не будут потеряны, а группы не зависят друг от друга и не затронуты. Сохраненные значения должны быть удалены, которые могут быть выполнены с помощью операций меню.Когда данные измерения превышают80, Измерение данных может продолжаться, но все данные не будут сохранены и статистически рассчитаны.При необходимости вы можете удалить данные группы через меню.
4, чтение просмотра:проходить«Измеренный вид»Пункт меню, просмотрите все показания измерения в текущей рабочей группе.
5, статистические данные в измерении:Статистика толщины может быть статистически80Количество показаний(GR01~GR04Всего до хранения4*80=320Количество показаний)СущностьКроме того, вDIRЗа исключением чтений, не сохраненных, другойGROМодель такая же.
NO.: Количество показаний, учитываемых с начала компьютера
AVG: Среднее значение
Sdev: Стандартная дисперсия
MAX: Максимальное чтение
MIN: Минимальное чтение

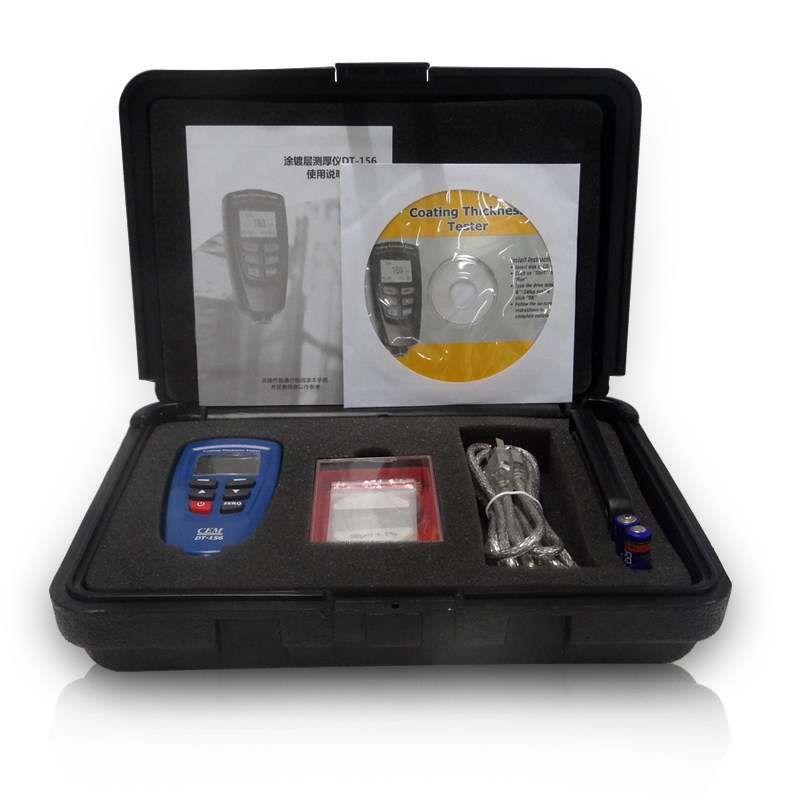

товарная накладная
Полное измерение толщины слоя.*1Инструкция по применению *1Квалификационный сертификат *1Батарея*2жесткая коробка*1Цветная коробка*1 USBКабель*1программное обеспечениеCD*1Зонд*1Стальной субстрат*1Алюминиевая матрица блоков*1Стандартный лист*2
