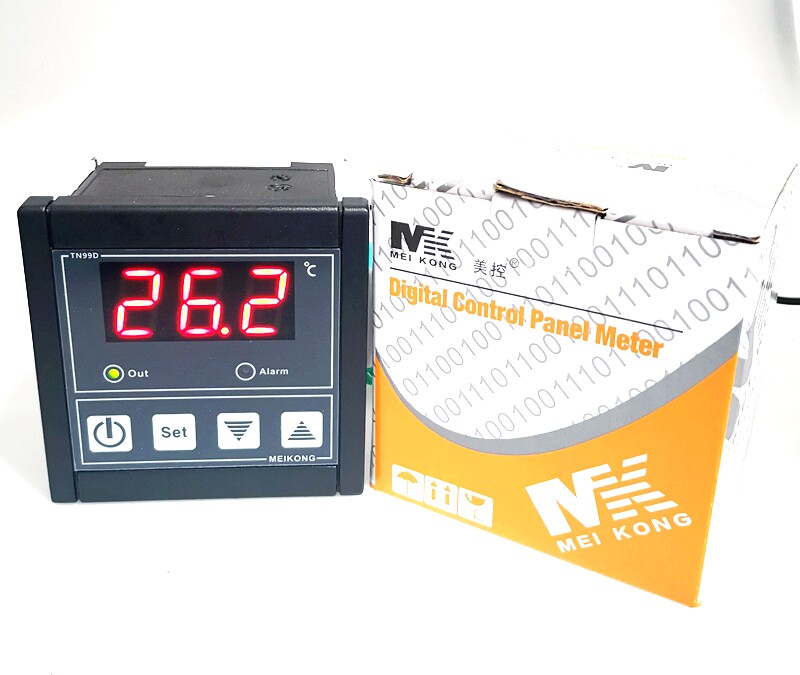

Управление храмового управления/контроллера температуры
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

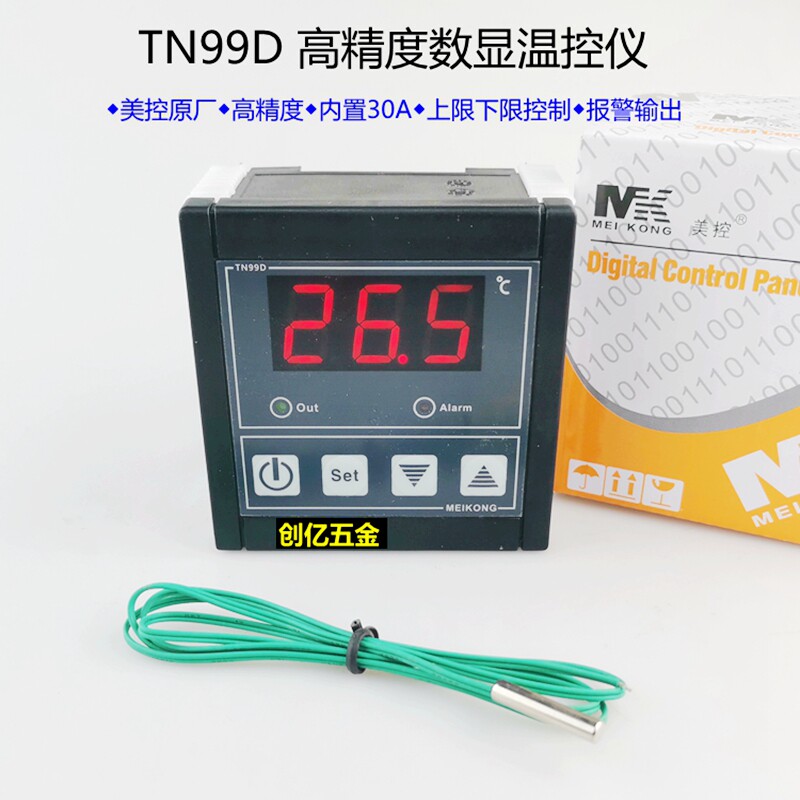

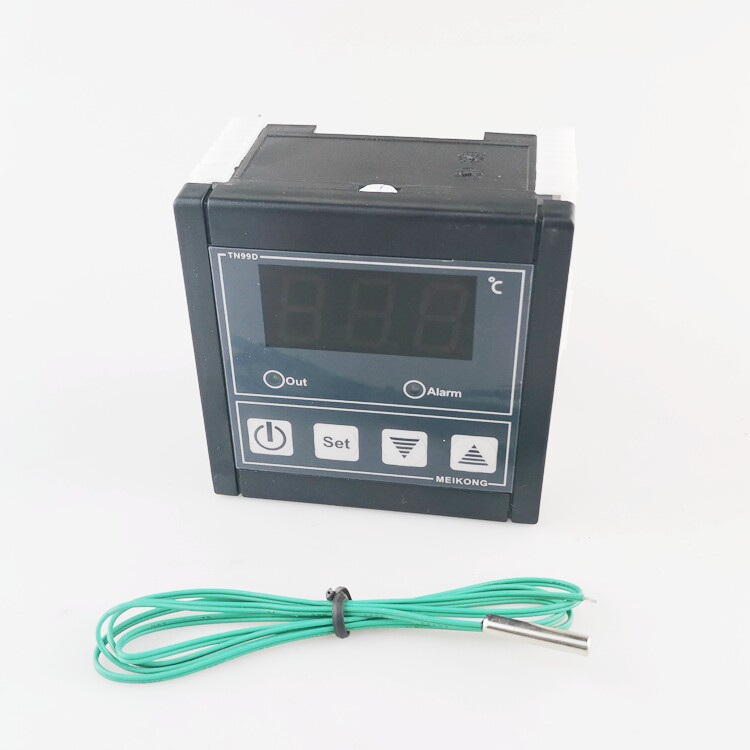

- TN99D с 1 -метровым проволочным зондом
- TN99 с 2 -метровым проволочным зондом
- TN99d с 3 -метровым проволочным воздушным зондом
- TN99D с воздушным зондом с 4 метра
- TN99D с воздушным зондом 5 -метрового воздуха
- TN99D с 1 -метровым дайвингом
- TN99D с 2 -метровым дайвинг -дайвингом
- TN99D с дайвингом из 3 -мерного провода
| Цвет: | TN99D с 1 -метровым проволочным зондом, TN99 с 2 -метровым проволочным зондом, TN99d с 3 -метровым проволочным воздушным зондом, TN99D с воздушным зондом с 4 метра, TN99D с воздушным зондом 5 -метрового воздуха, TN99D с 1 -метровым дайвингом, TN99D с 2 -метровым дайвинг -дайвингом, TN99D с дайвингом из 3 -мерного провода |

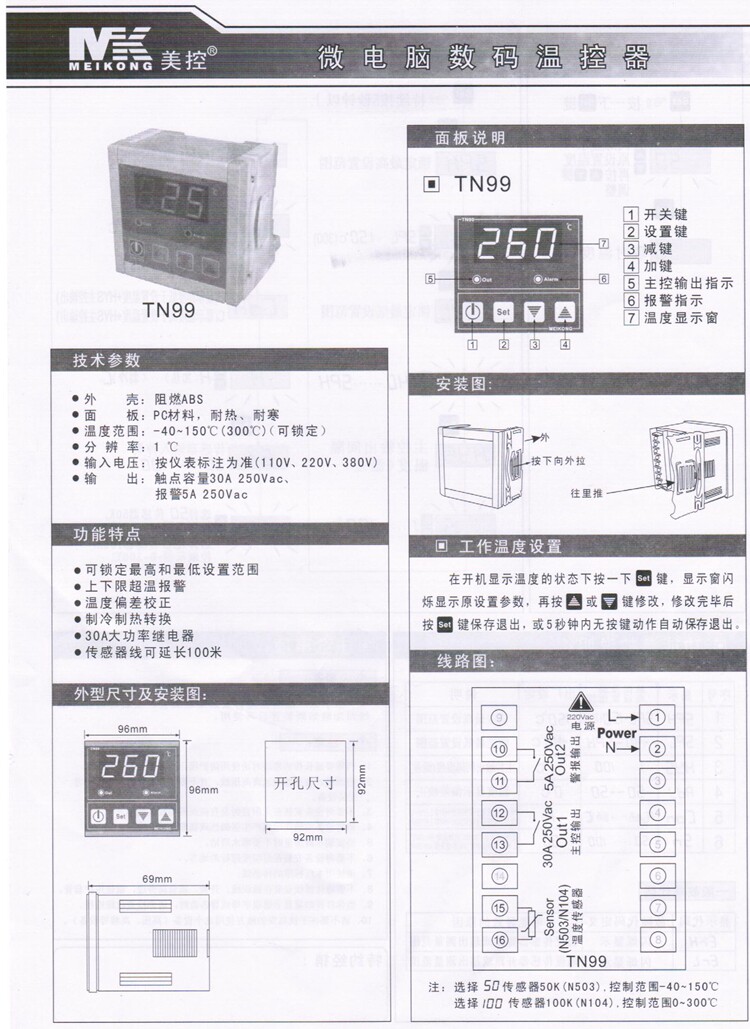

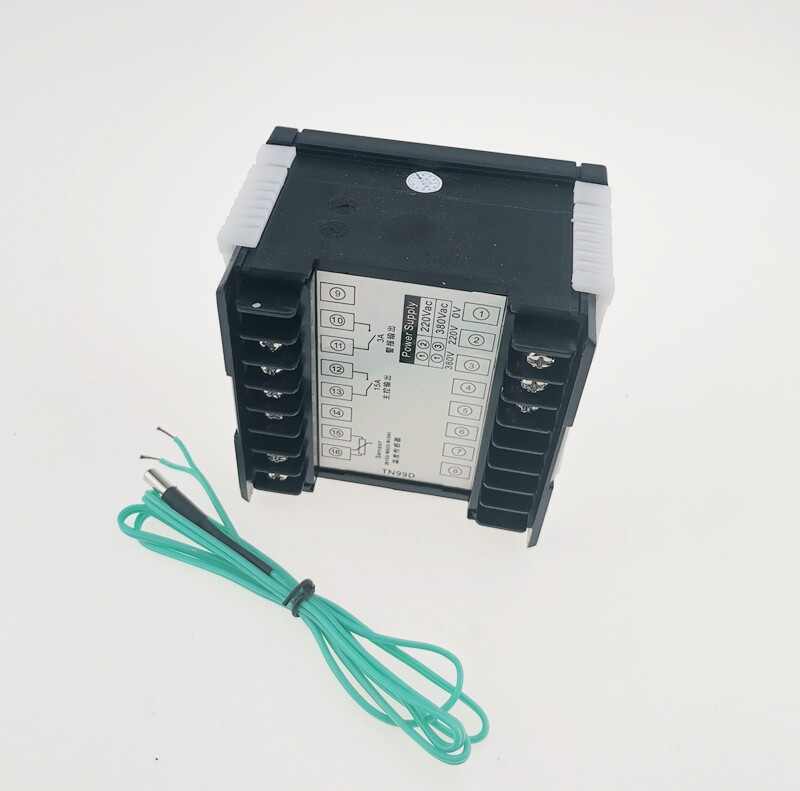

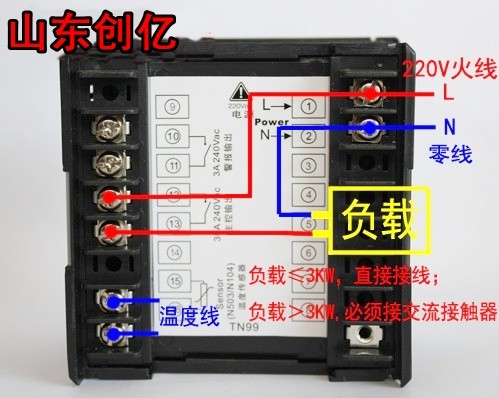

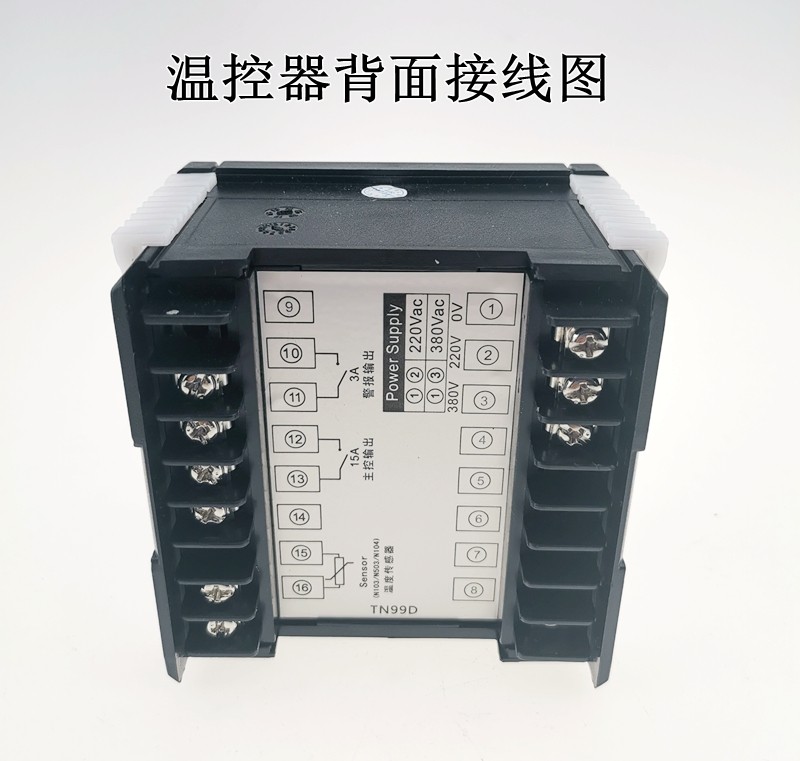

Во -вторых, схема подключения инструмента:
Пожалуйста, обрати внимание
1 и 2 справа: источник питания питания, то есть мощность 220 В
15 и 16 внизу слева: датчик температуры сопоставления формы, независимо от положительного и отрицательного
Метод подключения загрузки: 1 и 12 проволочного соединения (короткое соединение);
  2 и 13 подключены к нагрузке или контактору (например, две линии оборудования для нагрева, которые должны быть силой≤ 3KW может быть подключено напрямую; в противном случае вам необходимо подключить контактный контактор от контактора к оборудованию для отопления или охлажденного оборудования.Полем
Пожалуйста, обрати внимание: 12 и 13 в середине левого. Это переключатель. У него нет электричества. Многие люди напрямую подключают нагрузку к этим двум терминалам. Это неправильно. .

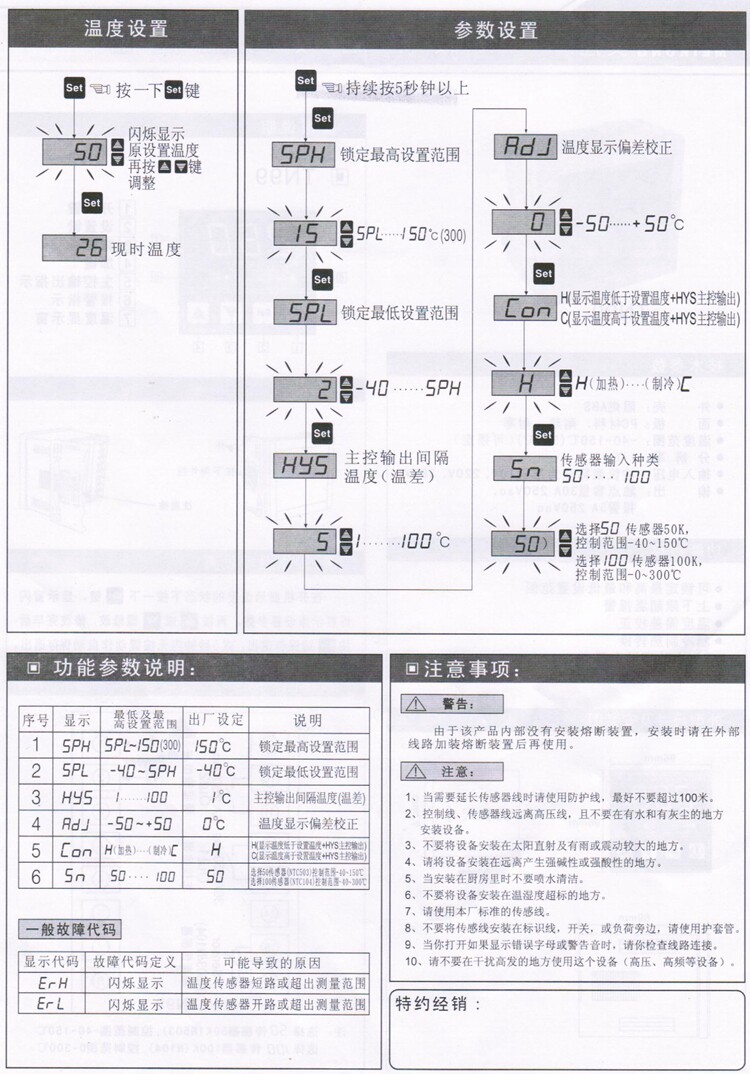

В -третьих, настройки параметра прибора
Пример 1: Прибор должен контролировать температуру от 80 ~ 85 ° C, а температура повышается до 85℃Остановка, температура падает до 80℃запускать.
Настройки разделены на два шага:
1. Установите основную температуру управления.
Нажмите клавишу SET, номер на экране встряхивает, и он отрегулирован до 85.(Сколько нужно, чтобы остановиться?
2. Установите конкретные параметры.

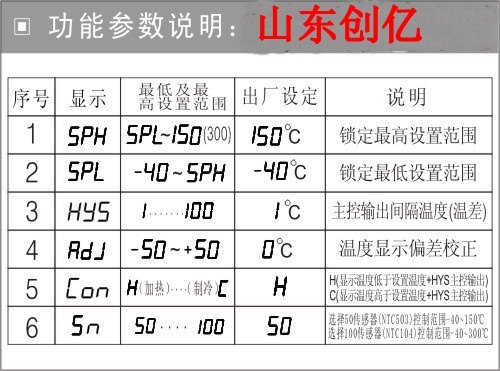

Удерживайте клавишу SET в течение 3 секунд и введите настройки кода.
SPH: самый высокий диапазон настройки инструмента.Он также используется для настройки тревоги с высокой температурой.
  2, SPL:  блокируйте самый низкий диапазон настройки инструмента.Он также используется для установки низкотемпературной сигнализации.
3, Hys:Это код ключа, устанавливающий разницу температуры.В этом примере,  80 ° C запускается и 85 ° C остановлен, его необходимо установить на 5 (85-80 = 5).
  4, прил.: коррекция температуры при нормальных обстоятельствах не нужно регулировать этот параметр
5, Con: Выбор отопления и охлаждения.После повышения температуры выходной сигнал должен быть остановлен, который представляет собой метод управления нагреванием, такой как управление нагревательными стержнями, нагревательные трубы и т. Д. После повышения температуры требуется выход, который представляет собой управление охлаждением, например, управление вентиляторами, компрессорами и так далее.В этом примере он принадлежит управлению нагреванием H. Поскольку настройки заводской настройки H, нет необходимости регулировать.
  6, SN: Введите выбор модели.Выберите 50 (k), диапазон инструмента -40~150℃ Инструмент ужеС 50 -километровыми датчиками;Выберите 100 (k), а диапазон счетчиков 0-300℃ Второй зонд должен быть приобретен отдельно.
Пример 2: Прибор должен контролировать температуру от 10-15 ° C, а температура повышается до 15℃Запустить, температура падает до 10℃останавливаться.
1. Установите основную температуру управления.Установите основную температуру управления на 10.
2. Установите параметры.Установите третий код HYS на 5 (15-10 = 5).5 -й кодConУстановлен C.
