Высокоточный термометр, контроллер, термостат, модуль, переключатель, 12v, 24v, 220v, контроль температуры

Цена: 170-539руб.    (¥8)
Артикул: 655868317970

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:智趣创科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥9.5201руб.
¥ 18 17360руб.
¥ 98 97.52 061руб.
¥ 18.5 18381руб.
  • Информация о товаре
  • Фотографии
Цвет: W3230 Стандартный DC 12V, W3230 Стандартный DC 24V, 110-220v, W3231 DC 12V, W3231 DC 24V, 110-220v, W2310 High -end DC 12V, W2310 High -end DC 24V, 110-220v, W3002 DC 12V, W3002 DC24V, W3002 AC110-220V, Версия трансформатора AC110-220V, DC5V Hongxian Homevic Chip, DC12V Hongxian Homevic Chip, DC5V LAN Xian Omonic Chip, DC12V Зеленый Сяньский внутренний чип

Введение в W3231:



Датчик: NTC 10K 1 метр (включая зонд)

Размер продукта: 79,2 мм×41.9mm×26.3mm

Открытие размера: 72,1 мм×39.2mm

Вес продукта: 52 г (12 В/24 В), 59 г (110 В ~ 220 В)

Эксплуатационный гид

1. Нажмите на небольшую вспышку цифровой трубки «Set», установите целевую температуру в соответствии с «△» или «▽», и нажмите клавишу «Режима ожидания» или нет операции, чтобы сохранить настройки за 3 секунды.

2. Набор длинного нажатия "«Введите режим настройки кода, нажмите« △ »или« ▽ », чтобы переключить код, и нажмите« s »ET «Поступает в настройки кода. После настройки нажмите клавишу« резервное положение »или нет операции, чтобы сохранить настройки в течение 3 секунд.

3. Сохраните последние параметры параметра по умолчанию после остановки.

4. Восстановите настройки завода: нажмите «Установить» для питания.

5. Начните непосредственно, когда модуль включается, и нажмите клавишу «ожидания» после питания -он, и модуль входит в «Dermanting» или «Пробуждение»; если мощность управляется, модуль работает автоматически после восстановления питания без ручного запуска.

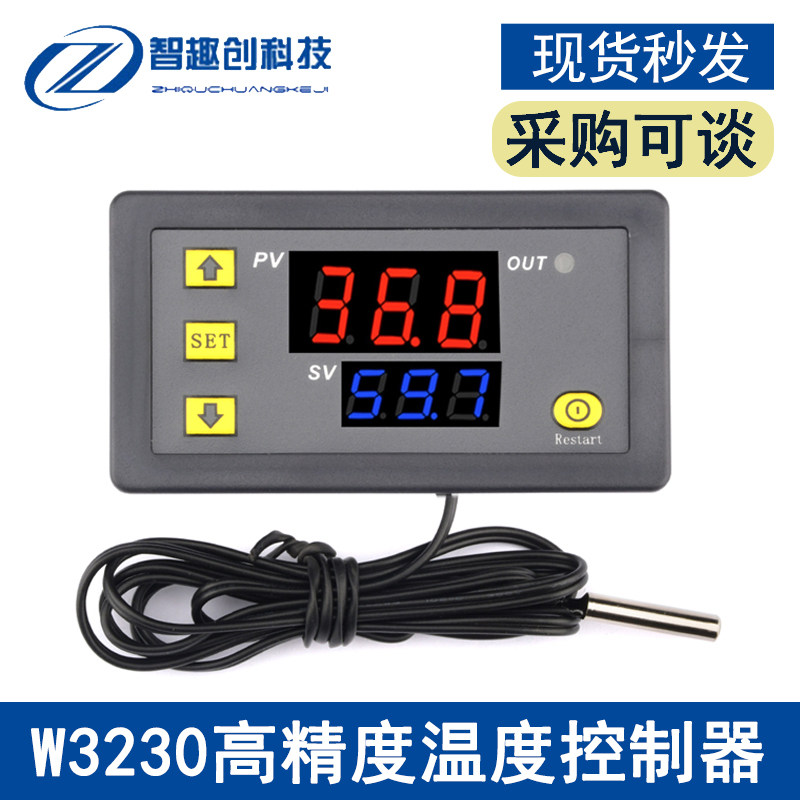

Введение в W3230:

Вы можете выбрать охлаждение или исцелить рабочую режим

Установите самую высокую/самую низкую температуру верхнего предела, чтобы избежать несчастных случаев

Автоматически начинать охлаждение или постоянную температуру нагревания

Калибровка температуры может калибровать температуру по мере необходимости

Когда высокая температурная тревога, когда температура достигает заданной температуры, контроллер будет

Сигнализация

Как использовать

  • Подключите источник питания и оборудование для подачи питания к контроллеру. В настоящее время он отображается в качестве температуры измерения. Нажмите клавишу SET один раз, температура дисплея мерцала, и нажмите + -Поджок, чтобы установить необходимую температуру (нажмите вниз + - Можно быстро подняться и вниз). Настройка. После завершения нажмите SET, чтобы подтвердить возврат.   Выход контроллера температуры представляет собой реле 10A для удовлетворения различных нагрузок с высокой мощностью. Подключите цепь управления для питания контроллера температуры. В настоящее время экран дисплея отображается в качестве температуры окружающей среды.
Индикатор света, цифровое описание состояния трубки
  • Показания: Flinting указывает на то, что задержка охлаждения или нагрева, Чанг Лян, сказал, что реле было закрыто
  • Цифровая трубка: дисплей LL - датчик, пожалуйста, подключите хороший датчик в соответствии с инструкциями; дисплей HH - контроллер температуры за пределами контроля температуры температуры измерения.
Описание функции параметра
 Нажмите установку на 5 секунд, чтобы ввести настройки основных меню, нажмите + -Switch P0 ... P6, нажатие длинного нажима или 10 секунд без контроллера движения клавиш, чтобы автоматически подтвердить возврат.

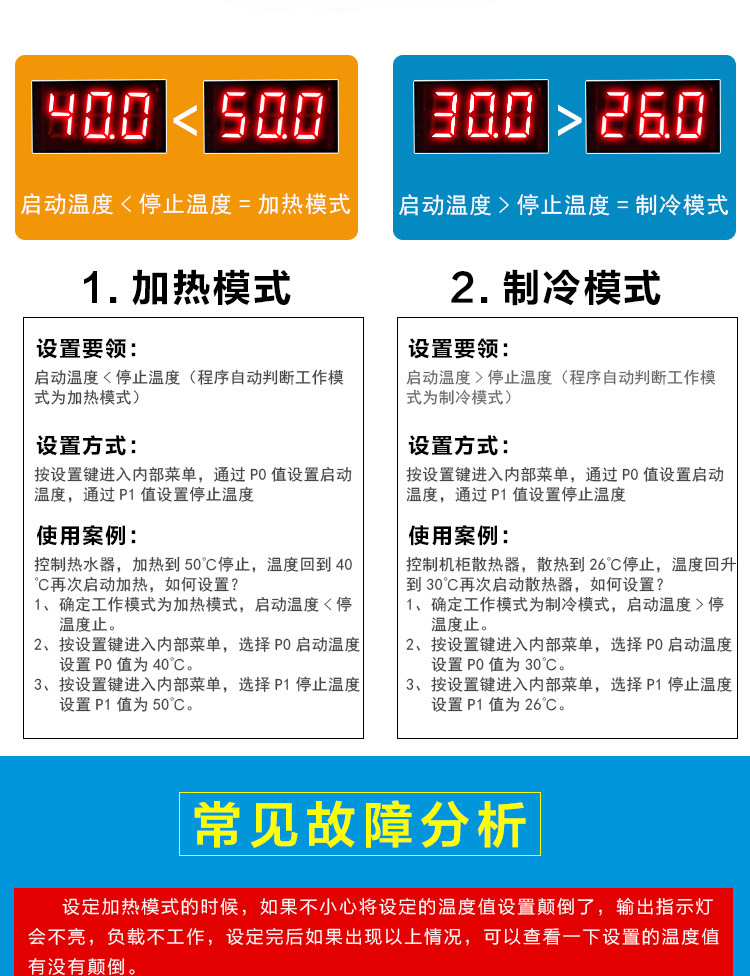

P0 охлаждение, режим отопления
  • Длинное нажмите Установите 5 секунд для отображения P0, нажмите «Установить», чтобы один раз установить рабочий режим, и нажмите + -Switch [h в качестве режима нагрева] [C -режим охлаждения] Нажмите набор, чтобы вернуть один раз, нажмите набор или 10 Секунды без контроллера действия ключа, чтобы автоматически подтвердить автоматическое подтверждение.
  • В режиме охлаждения: когда значение для измерения температуры ≥ точка настройки температуры, реле охлаждения поглощается, а холодильник запускается; когда значение измерения температуры ≤ точка настройки температуры-разница в возврате, реле охлаждения отключается, а холодильник закрыт Полем
  • В режиме нагрева: когда значение для измерения температуры ≤ точка настройки температуры, нагревательный реле отстой и нагреватель запускается; когда значение измерения температуры ≥ точка настройки температуры+возврат, реле отопления отключается и нагреватель закрыт.
P1 Настройки назад
  • Нажмите Установите на 5 секунд для отображения P0, нажмите +-Switch To P1, нажмите «Установить», чтобы установить разницу за один раз, нажмите +-Set на 0,1-15, нажмите набор, чтобы вернуть один раз после завершения, нажмите длинный нажмите или 10 Секунды без ключей без кнопки клавиши контроллер действия автоматически подтверждается.
  • В режиме охлаждения: когда значение измерения температуры ≥ установленное значение, всасывание реле, холодильник был запущен; когда значение измерения температуры ≤ установленное значение-возвращаемое значение, реле было отключено, а холодильник был закрыт.
  • Например, установленное значение 30 ° C составляет 25 ° C, а разница возврата устанавливается на 2 ° C. Закрытие холодильника в холодильнике запускается. Когда холодильник составляет 23 ° C, реле отключается от холодильник. Температура открытия начала расти. Когда настройка поднималась до установленного значения при 25 ° C, закрытие реле. Холодильник снова запускался. Эта повторная температура контроля циркуляции была не выше 25 ° C.
  • В режиме нагрева: когда значение измерения температуры ≤ установленное значение, всасывание и комбинацию реле, запуск нагревателя; когда значение измерения температуры ≥ Убранное значение+возвращаемое значение, реле отсоединяется и нагреватель отключается.
  • Например, среда 10 ° C установлена ​​на 25 ° C, и разница в возврате устанавливается на 2 ° C. Запуск мощности мощности -на обогреве. При нагревании до 27 ° C реле является Отключено от нагреваемого устройства.
P2 Ограничение настройки настройки температуры
  • Чтобы избежать опасности высокой температуры установки, вызванной недопониманием других, контроллер температуры имеет наибольшую настройку функции верхнего предела, что ограничивает диапазон установки максимальной точки установки температуры, контролируемой контроллером температуры.
  • Нажмите установку на 5 секунд для отображения P0, нажмите + -Switch To P2, установите максимальный верхний предел для настройки на одном наборе, нажмите + -Set Максимальная температура установки, максимальное значение составляет 110, нажмите набор, чтобы вернуть один раз после завершения , длинное нажатие набора или 10 10 или 10. Контроллер движения клавиши второго времени автоматически подтверждается.
  • Например: установка в 60 температурной точке может быть установлена ​​только на 60 ° C, если точка установленной температуры расширена в более высоком диапазоне температуры, необходимо сначала отрегулировать значение настройки верхнего предела.
P3 Минимальный настройка температуры нижний предел
  • Чтобы предотвратить случайную работу других, температура слишком низкая, а контроллер температуры имеет минимальную настройку и верхнюю предельную функцию, которая ограничивает диапазон настройки минимальной точки настройки температуры, контролируемой контроллером температуры.
  • Длинное нажмите, установите 5 секунд для отображения P0, нажмите +-Switch To P3, установите самый низкий предел настройки на одном наборе, нажмите +-Ste Минимальная температура установки, минимальное значение составляет -50, нажмите набор, чтобы вернуть один раз после после Завершение, нажатие длинного нажима или длинное, или нажмите набор или длинный, или удерживайте набор или удерживайте набор или длинный или удерживайте набор или удерживайте набор, удерживайте его, или удерживайте набор или удерживайте набор или длинный или удерживайте набор или удерживайте его или удерживайте набор или набор или удерживайте набор, удерживайте его, или удерживайте набор или удерживайте его, или удерживайте набор, удерживайте или удерживайте или удерживайте набор, набор, или удерживайте, или удерживайте набор или удерживайте его или удерживайте . 10 секунд без нажатия контроллера контроллера автоматически подтверждено.
  • Например: установите на 2 настройки температуры, минимум может быть установлен на 2 ° C, если точка установленного температуры расширена в более низком диапазоне температуры, необходимо сначала отрегулировать значение настройки нижнего предела.
 P4 температурная коррекция школы
  • Когда температура измерения и стандартная температура имеют отклонения или поскольку аппаратное обеспечение пользователя имеет особые потребности, его можно исправить с помощью этой функции. Температура после коррекции = Допустимый диапазон коррекции+коррекция -7,0 ~ 7,0.
  • Нажмите Установите на 5 секунд для отображения P0, нажмите + -Switch To P4, нажмите «Установить», чтобы исправить его один раз, нажмите + -Set Значение коррекции, нажмите установку, чтобы вернуть один раз после завершения сущности
  • Например, нормальный дисплей составляет 25 градусов; температура отображается при 25 градусах, когда температура составляет 0; температура отображается на уровне 26,5 градусов, когда температурная школа составляет 1,5; коррекция температурной школы отображается на 23,5, когда коррекция температурной школы коррекция школы составляет 1,5. является -1,5.
 P5 Запуск задержки (единица: минута)
  • Когда требуется работа в холодильнике или нагревателях, функция задержки может быть включена для защиты срока службы оборудования.
  • Нажмите установку на 5 секунд для отображения P0, нажмите +-Switch To P5, и установите время задержки задержки за одну минуту. Нажмите +-Set 0-10 точек. После завершения контроллер движения ключей не подтвержден, чтобы завершить завершение.
  • В режиме охлаждения: Впервые, если текущая температура ≥ установленного значения, холодильник не сразу запустит охлаждение, и вам необходимо запустить настройки после времени задержки.
  • В режиме нагрева: Впервые, если текущая температура ≤ устанавливает значение, нагреватель не сразу запускает нагрев, и для запуска требуется время задержки установленного настройки.
  • Когда время остановки между холодильниками или обогревателем примыкает к двум примечательным временем запуска, больше, чем время настройки задержки, холодильник сразу начинается.
  • Когда период выключения между холодильниками или нагревателем дважды запускается между двумя стартапами меньше, чем время настройки времени задержки, устройство необходимо запустить после холодильника, который необходимо настроить для начала.Время задержки рассчитывается с момента отключения.
  • Например, установите задержку на 5 минут в состоянии охлаждения. После загрузки холодильник начинает задержку. Через 5 минут включите холодильник, чтобы остановиться, когда необходимая температура достигается. В настоящее время время начинается. Время не завершено до того, как сроки закончится до работы, а светодиодные индикаторные огни мерцают во время задержки.
  • Настройка задержки задержки равна функции задержки, когда она составляет 0.
Как сохранить настройки
  • Если вы хотите сохранить настройки, установите P7 на ON, когда температура установлена ​​после установки температуры. Таким образом, последняя настройка будет сохранена.
перезагрузить
  • Из-за искусственных причин человека внутренняя настройка контроллера температуры сбивает с толку, один за другим, чтобы установить очень много времени. Кнопки+и ключ одновременно в состоянии выключения. Затем загрузитесь, все вышеперечисленные параметры восстанавливаются до значения настройки заводской настройки

Примечание:Купите контроллер температуры со спецификациями 110-220 В, управляйте электрическими приборами 220 В без добавления трансформатора, а сам продукт имеет трансформатор; покупка спецификаций 12V контроллера температуры, управление электрическими приборами 220 В требует внешнего трансформатора.Если вы не понимаете, вы можете связаться с обслуживанием клиентов.



Как использовать

  •  Подключите источник питания и оборудование для подачи питания к контроллеру. В настоящее время он отображается в качестве температуры измерения. Нажмите клавишу SET один раз, температура дисплея мерцала, и нажмите + -Поджок, чтобы установить необходимую температуру (нажмите вниз + - Можно быстро подняться и вниз). Настройка. После завершения нажмите SET, чтобы подтвердить возврат.   Выход контроллера температуры представляет собой реле 20А для удовлетворения различных нагрузок с высокой силой. Подключите цепь управления для питания контроллера температуры. В настоящее время экран дисплея отображается в качестве температуры окружающей среды.

Индикатор света, цифровое описание состояния трубки

  • Показания: Flinting указывает на то, что задержка охлаждения или нагрева, Чанг Лян, сказал, что реле было закрыто

  • Цифровая трубка: дисплей LL - датчик, пожалуйста, подключите хороший датчик в соответствии с инструкциями; дисплей HH - контроллер температуры за пределами контроля температуры температуры измерения.

Описание функции параметра

 Нажмите установку на 5 секунд, чтобы ввести настройки основных меню, нажмите + -Switch P0 ... P6, нажатие длинного нажима или 10 секунд без контроллера движения клавиш, чтобы автоматически подтвердить возврат.

P0 охлаждение, режим отопления

  • Длинное нажмите Установите 5 секунд для отображения P0, нажмите «Установить», чтобы один раз установить рабочий режим, и нажмите + -Switch [h в качестве режима нагрева] [C -режим охлаждения] Нажмите набор, чтобы вернуть один раз, нажмите набор или 10 Секунды без контроллера действия ключа, чтобы автоматически подтвердить автоматическое подтверждение.

  • В режиме охлаждения: когда значение для измерения температуры ≥ точка настройки температуры, реле охлаждения поглощается, а холодильник запускается; когда значение измерения температуры ≤ точка настройки температуры-разница в возврате, реле охлаждения отключается, а холодильник закрыт Полем

  • В режиме нагрева: когда значение для измерения температуры ≤ точка настройки температуры, нагревательный реле отстой и нагреватель запускается; когда значение измерения температуры ≥ точка настройки температуры+возврат, реле отопления отключается и нагреватель закрыт.

P1 Настройки назад

  • Нажмите Установите на 5 секунд для отображения P0, нажмите +-Switch To P1, нажмите «Установить», чтобы установить разницу за один раз, нажмите +-Set на 0,1-15, нажмите набор, чтобы вернуть один раз после завершения, нажмите длинный нажмите или 10 Секунды без ключей без кнопки клавиши контроллер действия автоматически подтверждается.

  • В режиме охлаждения: когда значение измерения температуры ≥ установленное значение, всасывание реле, холодильник был запущен; когда значение измерения температуры ≤ установленное значение-возвращаемое значение, реле было отключено, а холодильник был закрыт.

  • Например, установленное значение 30 ° C составляет 25 ° C, а разница возврата устанавливается на 2 ° C. Закрытие холодильника в холодильнике запускается. Когда холодильник составляет 23 ° C, реле отключается от холодильник. Температура открытия начала расти. Когда настройка поднималась до установленного значения при 25 ° C, закрытие реле. Холодильник снова запускался. Эта повторная температура контроля циркуляции была не выше 25 ° C.

  • В режиме нагрева: когда значение измерения температуры ≤ установленное значение, всасывание и комбинацию реле, запуск нагревателя; когда значение измерения температуры ≥ Убранное значение+возвращаемое значение, реле отсоединяется и нагреватель отключается.

  • Например, среда 10 ° C установлена ​​на 25 ° C, и разница в возврате устанавливается на 2 ° C. Запуск мощности мощности -на обогреве. При нагревании до 27 ° C реле является Отключено от нагреваемого устройства.

P2 Ограничение настройки настройки температуры

  • Чтобы избежать опасности высокой температуры установки, вызванной недопониманием других, контроллер температуры имеет наибольшую настройку функции верхнего предела, что ограничивает диапазон установки максимальной точки установки температуры, контролируемой контроллером температуры.

  • Нажмите установку на 5 секунд для отображения P0, нажмите + -Switch To P2, установите максимальный верхний предел для настройки на одном наборе, нажмите + -Set Максимальная температура установки, максимальное значение составляет 110, нажмите набор, чтобы вернуть один раз после завершения , длинное нажатие набора или 10 10 или 10. Контроллер движения клавиши второго времени автоматически подтверждается.

  • Например: установка в 60 температурной точке может быть установлена ​​только на 60 ° C, если точка установленной температуры расширена в более высоком диапазоне температуры, необходимо сначала отрегулировать значение настройки верхнего предела.

P3 Минимальный настройка температуры нижний предел

  • Чтобы предотвратить случайную работу других, температура слишком низкая, а контроллер температуры имеет минимальную настройку и верхнюю предельную функцию, которая ограничивает диапазон настройки минимальной точки настройки температуры, контролируемой контроллером температуры.

  • Длинное нажмите, установите 5 секунд для отображения P0, нажмите +-Switch To P3, установите самый низкий предел настройки на одном наборе, нажмите +-Ste Минимальная температура установки, минимальное значение составляет -50, нажмите набор, чтобы вернуть один раз после после Завершение, нажатие длинного нажима или длинное, или нажмите набор или длинный, или удерживайте набор или удерживайте набор или длинный или удерживайте набор или удерживайте набор, удерживайте его, или удерживайте набор или удерживайте набор или длинный или удерживайте набор или удерживайте его или удерживайте набор или набор или удерживайте набор, удерживайте его, или удерживайте набор или удерживайте его, или удерживайте набор, удерживайте или удерживайте или удерживайте набор, набор, или удерживайте, или удерживайте набор или удерживайте его или удерживайте . 10 секунд без нажатия контроллера контроллера автоматически подтверждено.

  • Например: установите на 2 настройки температуры, минимум может быть установлен на 2 ° C, если точка установленного температуры расширена в более низком диапазоне температуры, необходимо сначала отрегулировать значение настройки нижнего предела.

 P4 температурная коррекция школы

  • Когда температура измерения и стандартная температура имеют отклонения или поскольку аппаратное обеспечение пользователя имеет особые потребности, его можно исправить с помощью этой функции. Температура после коррекции = Допустимый диапазон коррекции+коррекция -7,0 ~ 7,0.

  • Нажмите Установите на 5 секунд для отображения P0, нажмите + -Switch To P4, нажмите «Установить», чтобы исправить его один раз, нажмите + -Set Значение коррекции, нажмите установку, чтобы вернуть один раз после завершения сущности

  • Например, нормальный дисплей составляет 25 градусов; температура отображается при 25 градусах, когда температура составляет 0; температура отображается на уровне 26,5 градусов, когда температурная школа составляет 1,5; коррекция температурной школы отображается на 23,5, когда коррекция температурной школы коррекция школы составляет 1,5. является -1,5.

 P5 Запуск задержки (единица: минута)

  • Когда требуется работа в холодильнике или нагревателях, функция задержки может быть включена для защиты срока службы оборудования.

  • Нажмите установку на 5 секунд для отображения P0, нажмите +-Switch To P5, и установите время задержки задержки за одну минуту. Нажмите +-Set 0-10 точек. После завершения контроллер движения ключей не подтвержден, чтобы завершить завершение.

  • В режиме охлаждения: Впервые, если текущая температура ≥ установленного значения, холодильник не сразу запустит охлаждение, и вам необходимо запустить настройки после времени задержки.

  • В режиме нагрева: Впервые, если текущая температура ≤ устанавливает значение, нагреватель не сразу запускает нагрев, и для запуска требуется время задержки установленного настройки.

  • Когда время остановки между холодильниками или обогревателем примыкает к двум примечательным временем запуска, больше, чем время настройки задержки, холодильник сразу начинается.

  • Когда период выключения между холодильниками или нагревателем дважды запускается между двумя стартапами меньше, чем время настройки времени задержки, устройство необходимо запустить после холодильника, который необходимо настроить для начала.Время задержки рассчитывается с момента отключения.

  • Например, установите задержку на 5 минут в состоянии охлаждения. После загрузки холодильник начинает задержку. Через 5 минут включите холодильник, чтобы остановиться, когда необходимая температура достигается. В настоящее время время начинается. Время не завершено до того, как сроки закончится до работы, а светодиодные индикаторные огни мерцают во время задержки.

  • Настройка задержки задержки равна функции задержки, когда она составляет 0.

Как сохранить настройки

  • После настройки температуры после установки температуры установите P7 на включение. Таким образом, последние настройки будут сохранены.

перезагрузить

  • Конкретный метод восстановления настройки завода: когда состояние выключения удерживает+и кнопку одновременно, а затем загрузите его. Все вышеперечисленные параметры восстанавливаются до значения настройки заводской.

W3002 Введение:
