RKC CH402 CH102 CD901 CD701 Умный контроль температуры
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | CH402, CH102, CD901, CD701 |
Внедрение продукции:
Этот продукт является новым типом контроллера температуры, который может реализовать управление высоким уровнем рецидива, и цена является наиболее разумной.Большой светодиодный дисплей подходит для данных с чтением с длинными расстояниями, которые легко контролировать состояние температуры. Стандартная модель имеет последнюю функцию автономной коррекции и может автоматически исправлять постоянную PID.Режим отопления/охлаждения-это цифровая связь (RS-485), тревога температуры, тревога отключения нагревателя (3 доступное нагревное устройство).
Основная структура и функция
* Автономная коррекционная функция
* Светодиодный дисплей с большим экраном
* Управление отоплением/охлаждением 冷
* Цифровая коммуникация ﹡
* Температурная тревога ﹡
Тревога отключения нагревателя 线
Управляйте тревогой линии кольца 线 (Укажите при покупке)
Модель спецификации:

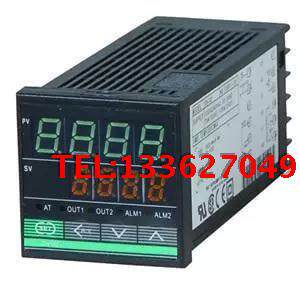

CH102 (48×48×100mm)

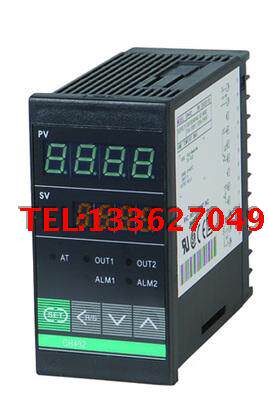

CH402 (48×96×100mm)

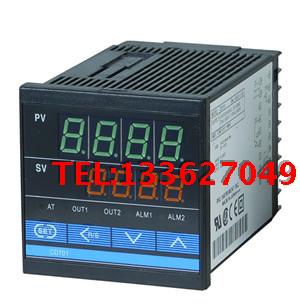

CD701 (72×72×100mm)

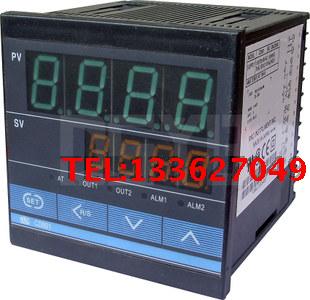

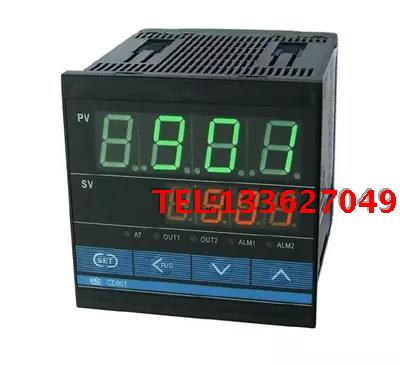

CD901 (96×96×100mm)
Таблица отбора
CB/CH/CD | □ | □□В | - | □ | □ | * | □ | □ | - | □ | □ |
метод управления Управление PID и автоматическое расчет Обратное действие Управление PID и автоматическое расчет Положительное действие) Нагревание/охлаждающий управление пидом и автоматическое расчет, водяной охлаждение*1 Нагревание/охлаждающее управление пидом и автоматическое расчет, холодный холод*1 | F D W A | ||||||||||
| входить См. Диапазон таблицы ввода | □□В | ||||||||||
Вывод 1 Реле контактного контакта Выход импульса напряжения Ток вывод Выход Выходной трубки управления потоком ворот | M V 8 G T | ||||||||||
Вывод 2 Электроэлектрический выход точки ретрансляции Выход импульса напряжения Ток вывод Выходной трубки управления потоком ворот | M V 8 T | ||||||||||
Сигнализация Первая тревога см. Первая форма тревоги Смотрите второй сигнал тревоги на второй тревоге | □ | □ | |||||||||
Общение не дано RS -485 | N 5 | ||||||||||
Водонепроницаемая и пыльная функция не дано Водонепроницаемый и пыльно -надежный | N 1 | ||||||||||
Таблица диапазона ввода
горячий электричество Даже | входить | Униформа Осада | код | Униформа Осада | код | Униформа Осада | код |
| K (JIS/IEC) | 0 ~ 200 ℃ 0 ~ 800 ℃ 0 ~ 1372 ℃ | K01 K04 K07 | 0 ~ 400 ℃ 0 ~ 1000 ℃ 0 ~ 100 ℃ | K02 K05 K13 | 0 ~ 600 ℃ 0 ~ 1200 ℃ 0 ~ 300 ℃ | K03 K06 K14 | |
| J (JIS/IEC) | 0 ~ 200 ℃ 0 ~ 800 ℃ | J01 J04 | 0 ~ 400 ℃ 0 ~ 1000 ℃ | J02 J05 | 0 ~ 600 ℃ 0 ~ 1200 ℃ | J03 J06 | |
| R #1 | 0 ~ 1600 ℃ | R01 | 0 ~ 1769 ℃ | R02 | 0 ~ 1350 ℃ | R04 | |
| S #1 | 0 ~ 1600 ℃ | S01 | 0 ~ 1769 ℃ | S02 | |||
| B #1 | 400 ~ 1800 ℃ | B01 | 0 ~ 1769 ℃ | B02 | |||
| E | 0 ~ 800 ℃ | E01 | 0 ~ 1000 ℃ | E02 | |||
| N | 0 ~ 1200 ℃ | N01 | 0 ~ 1300 ℃ | N02 | |||
| T #2 | -199,9 ~ 400,0 ℃ 0 ~ 350,0 ℃ | T01 T04 | -199,9 ~ 100,0 ℃ | T02 | -100,0 ~ 200,0 ℃ | T03 | |
| W5RE/W26RE (ASTM) | 0 ~ 2000 ℃ | W01 | 0 ~ 2320 ℃ | W02 | |||
| PL2 (NBS) | 0 ~ 1300 ℃ | A01 | 0 ~ 1390 ℃ | A02 | 0 ~ 1200 ℃ | A03 | |
| U (din)#2 | -199,9 ~ 600 ℃ | U01 | -199,9 ~ 100 ℃ | U02 | 0,0 ~ 400,0 ℃ | U03 | |
| L (DIN) | 0 ~ 400 ℃ | L01 | 0 ~ 800 ℃ | L02 | |||
горячий электричество Помешать | Pt100 (JIS/IEC | -199,9 ~ 649 ℃ -100 ~ 100,0 ℃ 0,0 ~ 100,0 ℃ 0,0 ~ 500,0 ℃ | D01 D04 D07 D10 | -199,9 ~ 200,0 ℃ -100 ~ 200 ℃ 0,0 ~ 200 ℃ | D02 D05 D08 | -100 ~ 50,0 ℃ 0,0 ~ 50,0 ℃ 0,0 ~ 300,0 ℃ | D03 D06 D09 |
JPT100 (JIS) | -199,9 ~ 649 ℃ -100,0 ~ 100,0 ℃ 0,0 ~ 100,0 ℃ 0,0 ~ 500,0 ℃ | P01 P04 P07 P10 | -199,9 ~ 200,0 ℃ -100 ~ 200 ℃ 0,0 ~ 200 ℃ | P02 P05 P08 | -100 ~ 50,0 ℃ 0,0 ~ 50,0 ℃ 0,0 ~ 300,0 ℃ | P03 P06 P09 | |
Напряжение и ток | 0~5V 1~5V 0~20mA #3 4~20mA #3 | 0.0~100.0 0.0~100.0 0.0~100.0 0.0~100.0 | 401 601 701 801 |
Первая таблица тревоги {alm1} (стандартный встроенный -in)
A: Аварийный сигнал верхнего предельного отклонения G: Аффилированная тревога отклонений верхнего и нижнего предела
B: тревога отклонений нижнего предела H: Аварийный сигнал входного значения верхнего предела
C: тревога отклонений верхнего и нижнего предела J: Тревога ввода нижнего предела.
D: тревога в сфере областей K: Входное значение входного значения прикрепленного резервуара - тревога
E: аффилированные ограниченные степени L: Апокалипсис входного значения прикрепленного резервного воздуха
F: Нижний предел скамьи ограниченного отклонения тревоги R: Аварийный сигнал линии линии прерывания управления*2
Управление выводом
Реле контакт AC250V 3A (блокировка)
Логическое напряжение DC 0/5V
Через нулевой импульс: 1А 600 В вывод 1А 600 В
Фазовый триггер импульс: Light Puppet 300V Выход 1А 600 В
0-10MA, 0-20MA, выход тока 4-20 мА (сопротивление нагрузки ниже 600 Ом)
Тип тревоги
Аварийный тревога с верхним пределом, тревога нижнего предела, тревога с верхним пределом, тревога тревоги нижнего предела
Передача вывода
0-10MA, 4-20MA, 0-5V, 1-5V
Интерфейс связи
RS485
Выходная мощность
DC24V (для двух -линии передатчика)
Рабочий источник питания
AC85-264V 50/60Hz
Размеры
(Ширина x высота x глубокая)
48 X 96 X 100mm
Размер отверстия
45+1 X 92+1 mm
