Контроллер температуры/контроллер температуры Инкубационный храмовый инструмент TN99 с ограничением аварийной функции вверх и вниз 0,1 ℃ управление
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- TN99D 1 -метровый воздушный зонд
- TN99D 2M воздушный зонд
- TN99D 3M воздушный зонд
- TN99D 1 -метровый водонепроницаемый зонд
- TN99D 2 -метровый водонепроницаемый зонд
- TN99D 3 -метровый водонепроницаемый зонд
| Цвет: | TN99D 1 -метровый воздушный зонд, TN99D 2M воздушный зонд, TN99D 3M воздушный зонд, TN99D 1 -метровый водонепроницаемый зонд, TN99D 2 -метровый водонепроницаемый зонд, TN99D 3 -метровый водонепроницаемый зонд |
1. Технические параметры:
Снаружи Оболочка: огнестойкий пресс
лапша Доска: материал для ПК, тепло и холодное сопротивление
Диапазон температуры: -40 ~ 150 ° C (300 ° C) (заблокирован), функция питания памяти
Дифференциальная скорость: 1 ℃
Размер прибора: длина 96 мм *ширина 96 мм *глубина 68 мм
Размер открытого отверстия: 91,5 мм*91,5 мм*60 мм
Входное напряжение: отметьте инструмент как разрешения (12 В, 220 В, 380 В)
терять Из: контактная емкость 30А 250 Вак, тревога 5A 250VAC

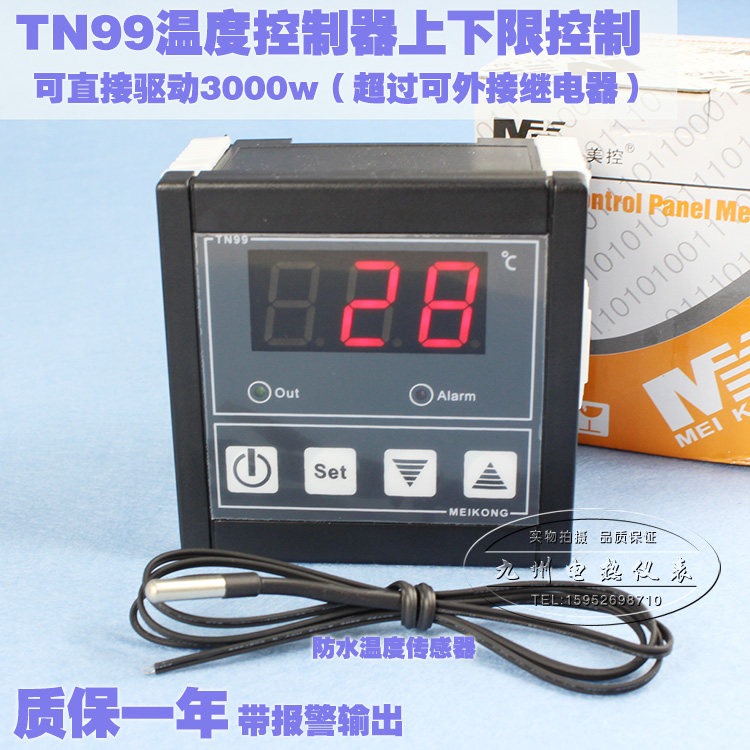

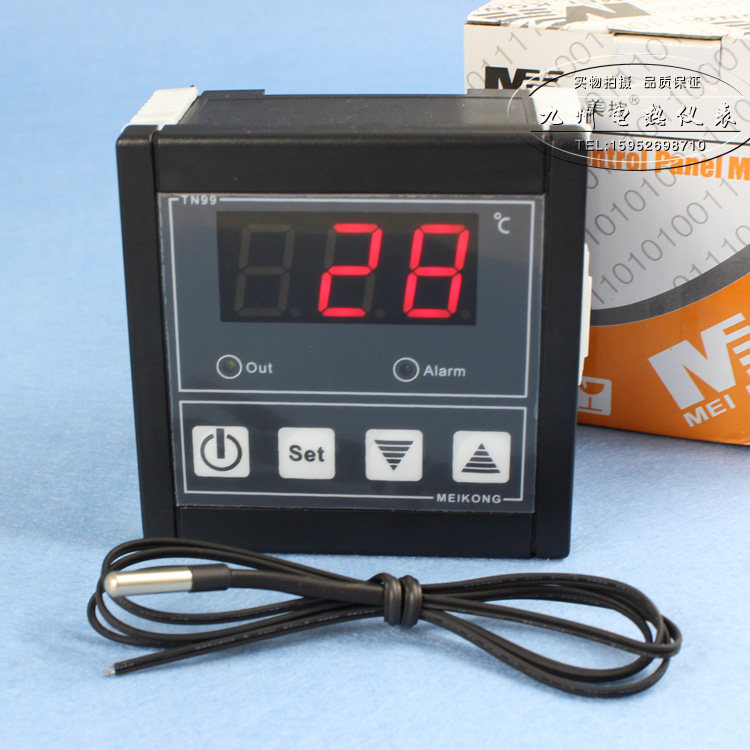

Следующие картинки TN99 (1 градус дисплей 1 градус) контроль)

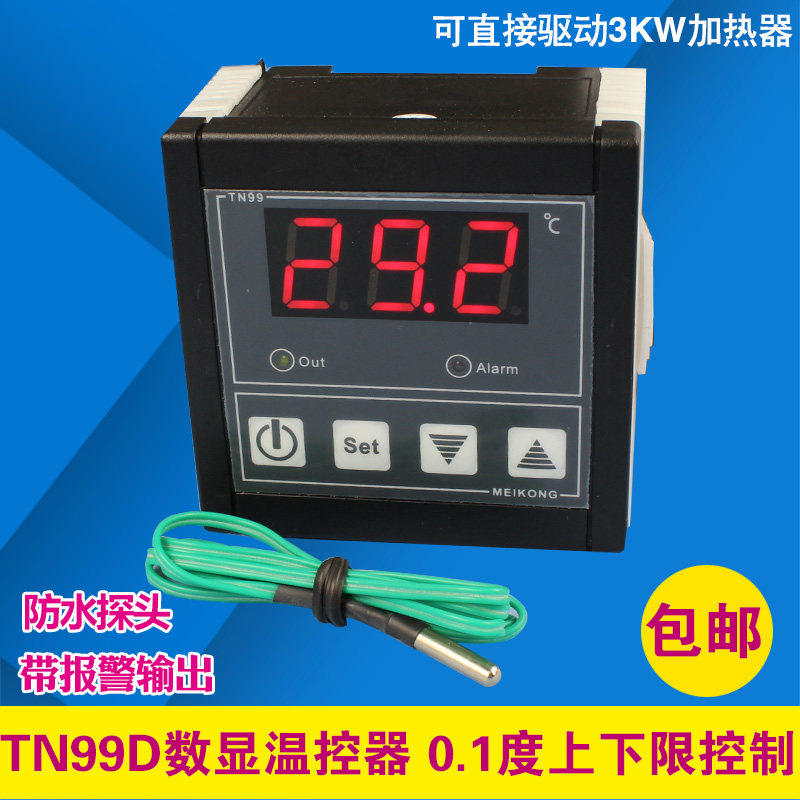

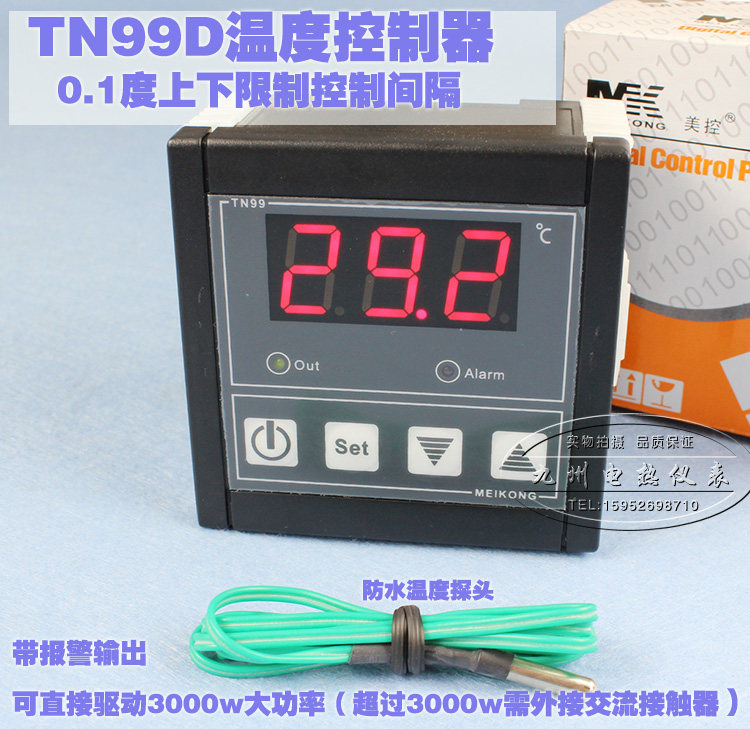

Следующее изображение составляет 0,1 градуса отображает 0,1 градуса контроля
Может заблокировать самый высокий и минимальный диапазон настройки, верхний и нижний предел сверхпрочной тревоги, коррекция температурного отклонения, тепловое преобразование охлаждения, реле высокого уровня 30А, может непосредственно управлять 3 кВт, датчиковый кабель может быть расширен на 100 метров.
Линия чувствительности температуры черного с таблицей составляет 50K, а его диапазон составляет -40-150 ° C; если требуется высокий диапазон, вам нужно только заменить линию чувствительности температуры на 100 тысяч. 6 -й код может быть скорректирован на 100 ( Инструкции имеют подробные инструкции)

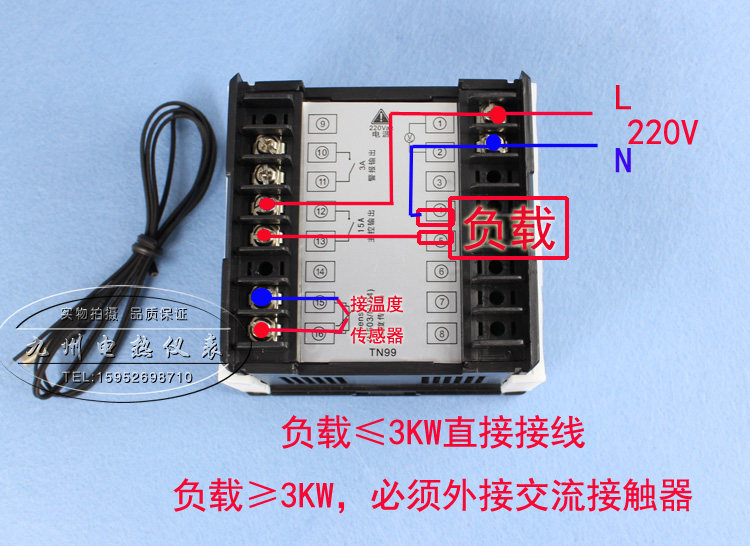

Во -вторых, схема подключения инструмента:
1 и 2 справа: источник питания питания, то есть мощность 220 В
15 и 16 внизу слева: датчик температуры сопоставления формы, независимо от положительного и отрицательного
Метод подключения загрузки: 1 и 12 проволочного соединения (короткое соединение);
2 и 13 подключены к нагрузке или контактору соответственно (например, два провода нагревательного устройства должны быть питание≤Только 3 кВт может быть подключено напрямую; В противном случае контактор переменного тока должен быть подключен от свинцовых проводов на контакторе к оборудованию для отопления или охлажденного оборудования. )
Пожалуйста, обрати внимание: 12 и 13 в середине левого. Это переключатель. У него нет электричества. Многие люди напрямую подключают нагрузку к этим двум терминалам. Это неправильно. .
В -третьих, настройки параметра прибора
Пример 1: Прибор должен контролировать температуру от 80 ~ 85 ° C, а температура повышается до 85℃Остановка, температура падает до 80℃запускать.
Настройки разделены на два шага:
1. Установите основную температуру управления.
Нажмите клавишу SET, номер на экране встряхивает, и он отрегулирован до 85.(Сколько нужно, чтобы остановиться?
2. Установите конкретные параметры.

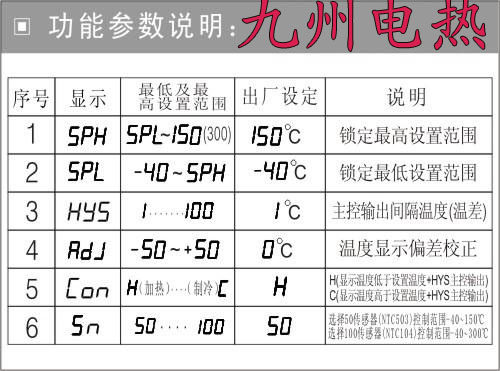

Удерживайте клавишу SET в течение 3 секунд и введите настройки кода.
1. SPH: самый высокий диапазон настройки инструмента блокировки.Он также используется для настройки тревоги с высокой температурой.
2. SPL: Заблокируйте самый низкий диапазон настройки инструмента.Он также используется для установки низкотемпературной сигнализации.
3, Hys:Это код ключа, устанавливающий разницу температуры.В этом примере, Начиная с 80 ° C и останавливаясь при 85 ° C, его необходимо установить на 5 (85-80 = 5).
4. Прил: коррекция температуры при нормальных обстоятельствах не нужно регулировать этот параметр
5, Con: Выбор отопления и охлаждения.После повышения температуры выходной сигнал должен быть остановлен, который представляет собой метод управления нагреванием, такой как управление нагревательными стержнями, нагревательные трубы и т. Д. После повышения температуры требуется выход, который представляет собой управление охлаждением, например, управление вентиляторами, компрессорами и так далее.В этом примере он принадлежит управлению нагреванием H. Поскольку настройки заводской настройки H, нет необходимости регулировать.
6. SN: Введите выбор модели.Выберите 50 (k), диапазон инструмента -40~150℃ Инструмент ужеС 50 -километровыми датчиками;Выберите 100 (k), а диапазон счетчиков 0-300℃ Второй зонд должен быть приобретен отдельно.
Пример 2: Прибор должен контролировать температуру от 10-15 ° C, а температура повышается до 15℃Запустить, температура падает до 10℃останавливаться.
1. Установите основную температуру управления.Установите основную температуру управления на 10.
2. Установите параметры.Установите третий код HYS на 5 (15-10 = 5).5 -й кодConУстановлен C.
Кроме того, длина линии температуры составляет 1 метр. Если вам нужно расти, пожалуйста, свяжитесь с нами, 1 метром и 2 юаня на метр и так далее.Общие спецификации 3 метра (плюс 4 юаня), 5 метров (плюс 8 юаней), 10 метров (плюс 18 юаней) доступны на складе. Сначала свяжитесь с нами, а затем возьмите ребенка.
Специальное объяснение: Стандарт продукта 30A встроенный реле, максимальная управляющая мощность 3 кВт (ток зарезервирован 50%, более долговечный) Многие клиенты не понимают непосредственно контролировать нагреватель 3 кВт, что напрямую приводит к короткому сроку службы прибора. Поэтому контроль только отмечен. 15a, напряжение*ток = мощность 220*15 = 3300 Вт, максимум 3000 Вт, отмеченная 15a, не представляет качество счетчика, пожалуйста, будьте уверены, используя его
