Hangzhou Huali WTZK-02 Трансформатор Трансформатор Трансформатор Трансформатор измерение температуры прибор контроля температуры
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Билет Холли WTZK-02+ Кайпу
- Хуали WTZK-02
| Цвет: | Хуали WTZK-02, Билет Холли WTZK-02+ Кайпу |

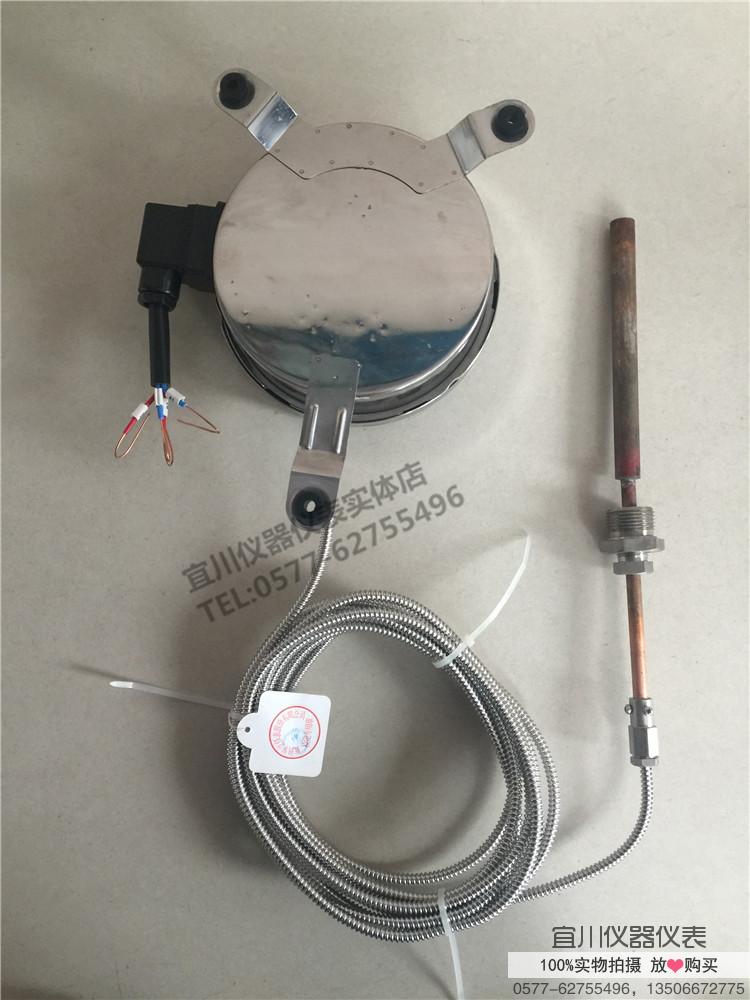

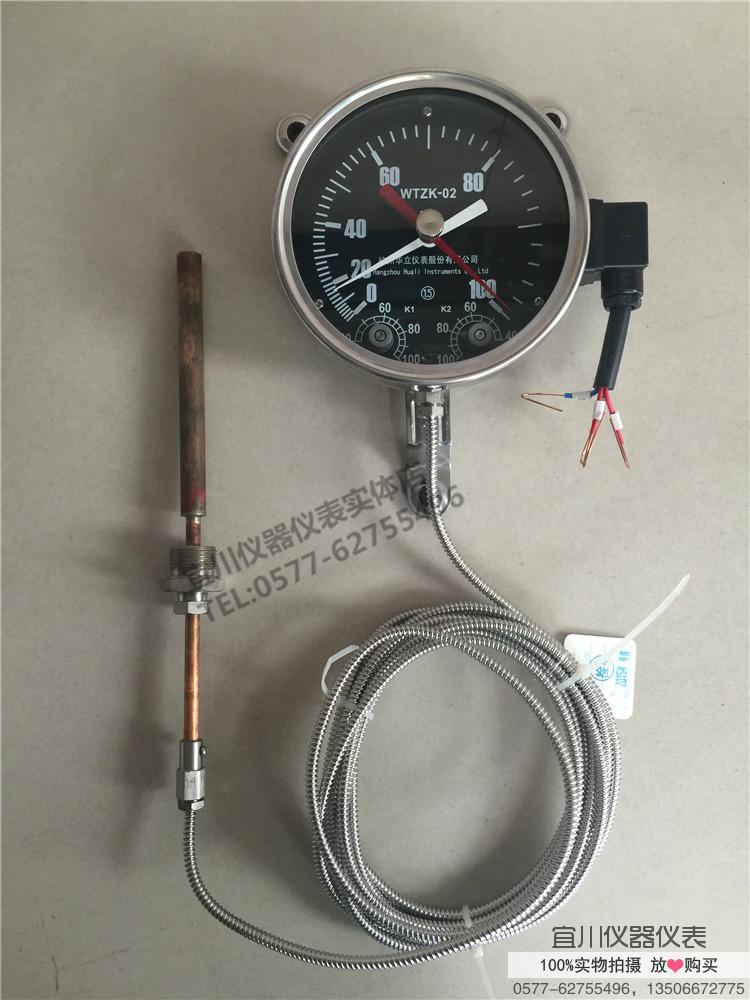

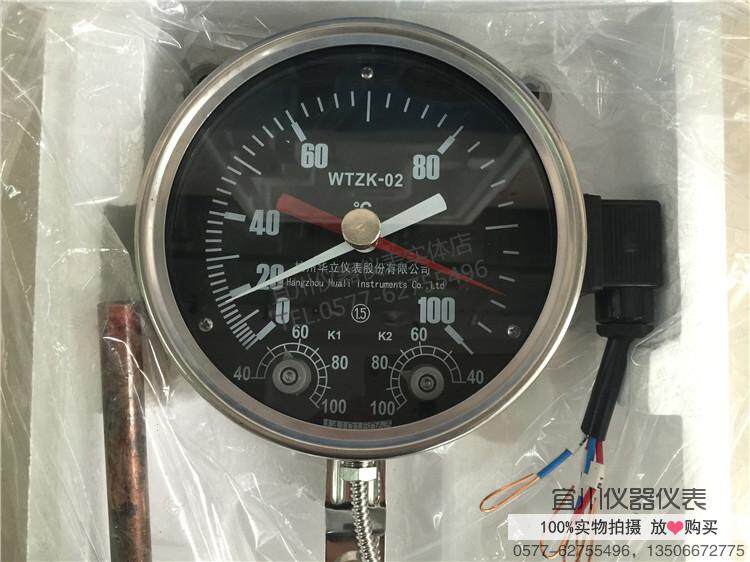

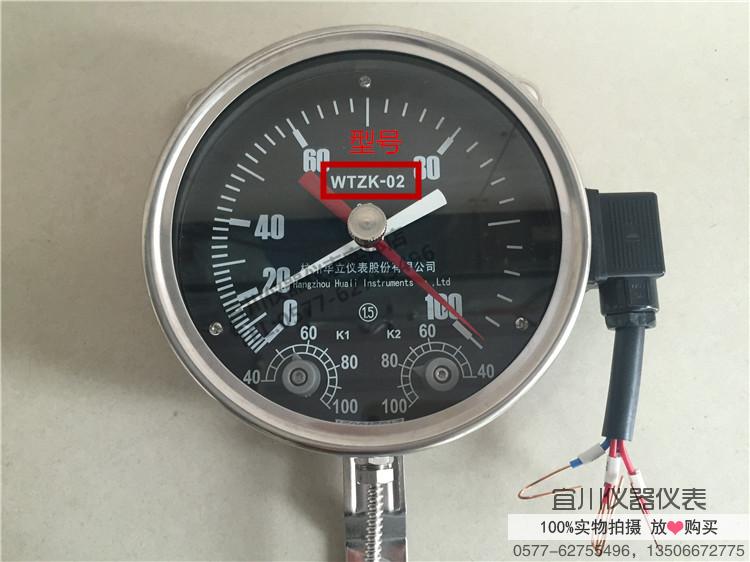

Регулятор температуры WTZK-02 подходит для измерения температуры трансформаторного масла или других жидкостей, газов и пара и может отправлять контактные сигналы, когда измеренная температура достигает или превышает заданное значение.Этот прибор в основном используется для измерения и контроля температуры масла в трансформаторах мощностью выше 500 кВА.Основная конструкция контроллера состоит из термобаллона (датчика температуры), капиллярной трубки и упругого элемента.Герметичная система, состоящая из этих трех компонентов, заполнена термочувствительной средой.При изменении измеряемой температуры давление жидкости в термобаллоне соответственно изменяется, и упругий элемент измерительной головки передается через капиллярную трубку, создавая соответствующее смещение. Это смещение может указывать измеренную температуру после механического усиления и управлять микропереключателем для вывода сигнала.
  основные технические данные
1．Диапазон измерения: 0～100℃
2． Точность индикации: Уровень 1,5.
3. Характеристики переключения:
(1) Точность настройки переключателя:&Plusmn; 3 ℃
(2) Разница переключения: 6&Plusmn; 2 ℃
(3) Номинальная нагрузка переключателя: 220 В переменного тока, 1,5 А.

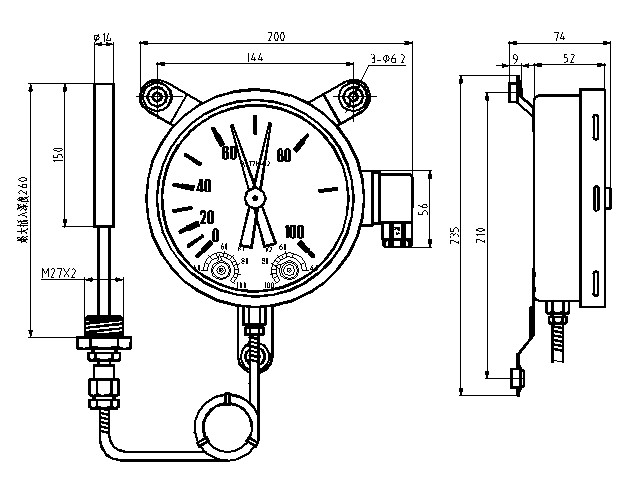

4． Размер теплой лампочки:φ14×150
5. Установочные размеры термометра: внешняя резьба M27.×2
6. Установочные размеры измерительной головки: 3 отверстия.φ6 144×210
7. Стандартное значение настройки переключателя, когда прибор покидает завод: первый верхний предел составляет 55 ℃.
Второй верхний предел составляет 80 ℃.

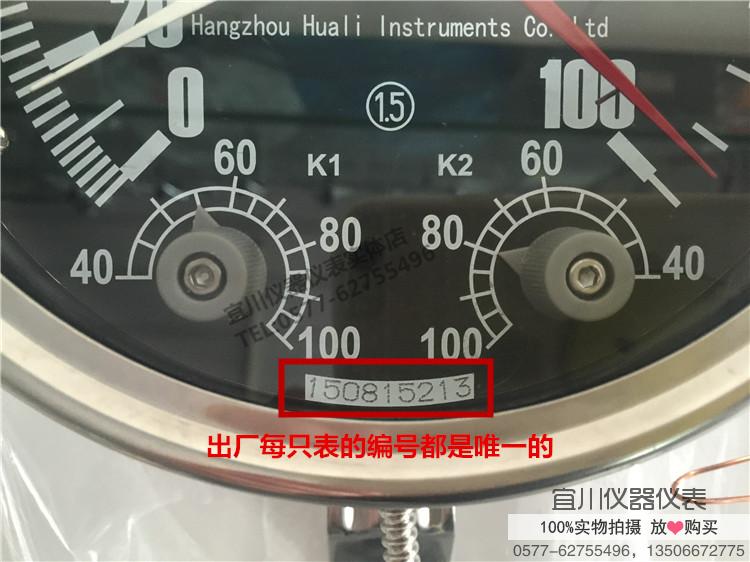

Если пользователю необходимо отрегулировать значение настройки переключателя, он может открыть крышку часов, повернуть ручку на циферблате, чтобы установить указатель, а затем закрыть крышку часов как есть.
Установка и использование
1. Установка головы
Используйте три винта M6, чтобы исправить инструмент в вертикальном направлении на установленной плате прибора, подключите капиллярную трубку между теплой сумкой, и его следует правильно зафиксировать каждые 300 мм, чтобы избежать повреждения капиллярной трубки.Часть избыточной емкости представляет собой поднос в круглую форму 300 мм и та же фиксация.
2. Установка теплых мешков
Перед установкой теплой сумки, тепловой проводник (трансформаторное масло) должно быть заполнено в отверстии установки, а полой болты на теплой пакете должны быть ослаблены, чтобы отделить его от установки.Медленно вставьте теплую сумку в сиденье установки, переполните масло тепловой проводимости в сиденье установки, а затем затяните установку.
Вставьте длинную трубку теплой сумки как можно максимально глубоко, и в то же время длинная трубка обернута в соответствующие наполнители (например, ремень сырья) на трубке ниже прокладки, а затем затяните Полый болт и установка, чтобы гарантировать, что масло в сиденье установки и внешний мир полностью изолирован.После того, как теплый пакет вставлен и установлен, теплый пакет должен быть ниже горизонтальной линии трансформаторного масла, чтобы обеспечить точность измерения температуры
