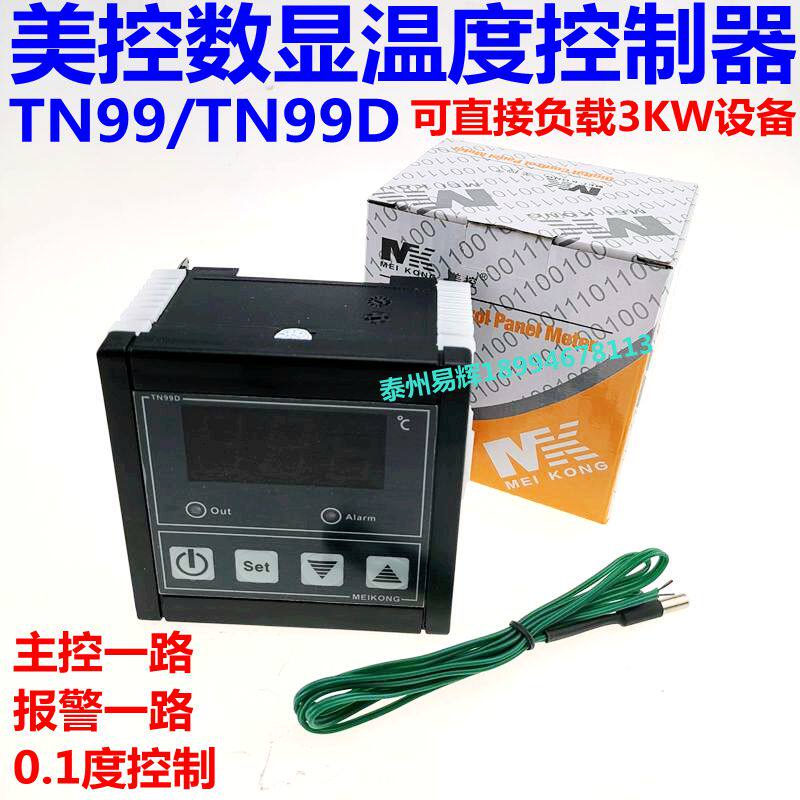

Термометр, контроллер, переключатель, сигнализация, 3000W, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 1-метровый проводной зонд TN99D
- 2-метровый проводной зонд TN99D
- 3-метровый проводной зонд TN99D
- 4-метровый проводной зонд TN99D
- 5-метровый проводной зонд TN99D
| Цвет: | 1-метровый проводной зонд TN99D, 2-метровый проводной зонд TN99D, 3-метровый проводной зонд TN99D, 4-метровый проводной зонд TN99D, 5-метровый проводной зонд TN99D |

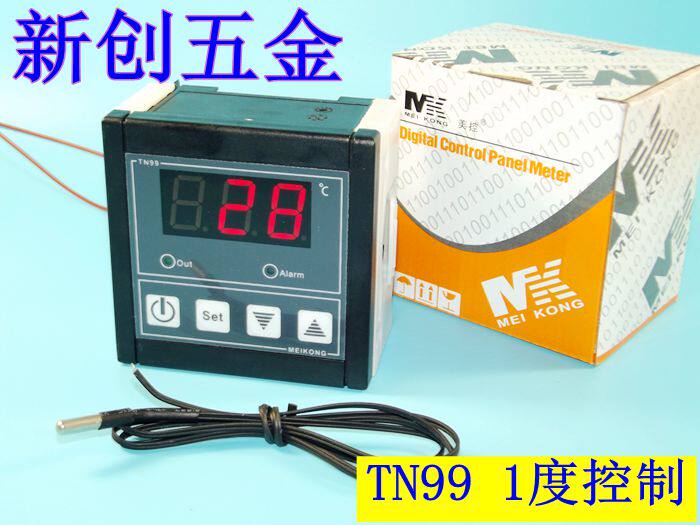

1. Технические параметры: (TN99)
снаружи Оболочка: огнестойкий пресс
лапша Доска: материал для ПК, тепло и холодное сопротивление
Диапазон температуры: -40 ~ 150 ° C (300 ° C) (заблокирован), функция питания памяти
Дифференциальная скорость: 1 ℃
Входное напряжение: отметьте инструмент как стандартный (110 В, 220 В, 380 В)
терять Выход: контактная емкость 15A 250VAC, тревога 5A 250VAC

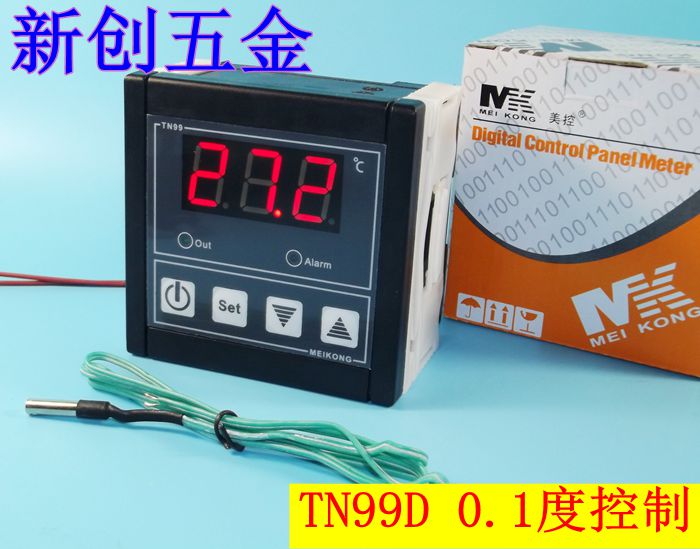

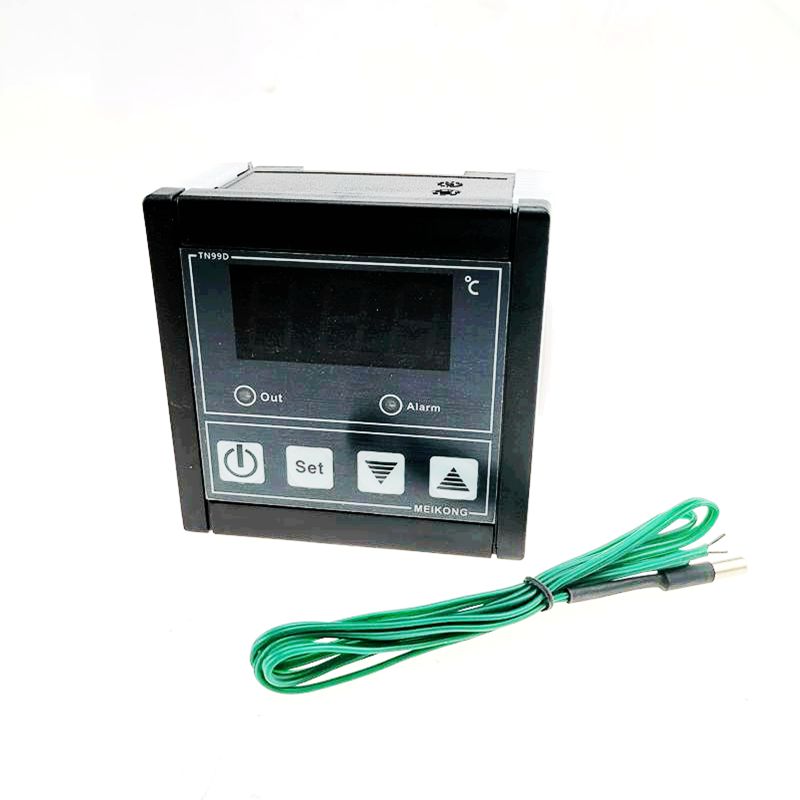

1. Технические параметры: (TN99D)
снаружи Оболочка: огнестойкий пресс
лапша Доска: материал для ПК, тепло и холодное сопротивление
Диапазон температуры: -40 ~ 150 ℃, функция питания памяти
Дифференциальная скорость: 0,1 ℃
Входное напряжение: в соответствии с знаком прибора (220В)
терять Выход: контактная емкость 15A 250VAC, тревога 5A 250VAC
Функция:Может заблокировать самый высокий и минимальный диапазон настройки, верхний и нижний предел сверхпрочной тревоги, коррекция температурного отклонения, тепловое преобразование охлаждения, реле высокого уровня 30А, может непосредственно управлять 3 кВт, датчиковый кабель может быть расширен на 100 метров.

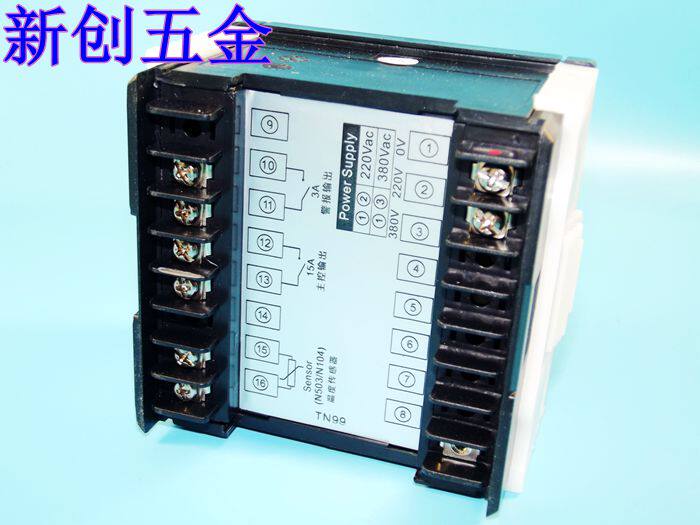

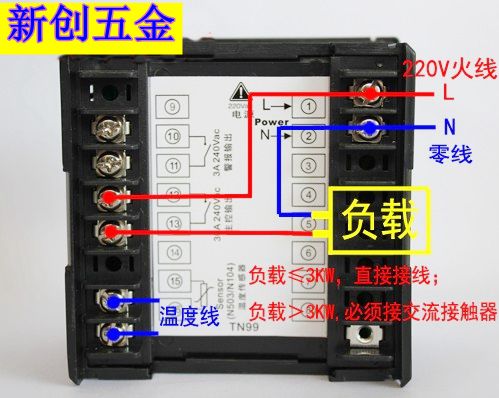

Карта проводки продукта:
1 и 2 справа: источник питания питания, то есть мощность 220 В
15 и 16 внизу слева: датчик температуры сопоставления формы, независимо от положительного и отрицательного
Метод подключения загрузки: 1 и 12 проволочного соединения (короткое соединение);
2 и 13 подключены к нагрузке или контактору соответственно (например, два провода нагревательного устройства должны быть питание≤Только 3 кВт может быть подключено напрямую; В противном случае контактор переменного тока должен быть подключен от свинцовых проводов на контакторе к оборудованию для отопления или охлажденного оборудования. )
Пожалуйста, обрати внимание: 12 и 13 в середине левого. Это переключатель. У него нет электричества. Многие люди напрямую подключают нагрузку к этим двум терминалам. Это неправильно. .
В -третьих, настройки параметра прибора
Пример 1: Прибор должен контролировать температуру от 80 ~ 85 ° C, а температура повышается до 85℃Остановка, температура падает до 80℃запускать.
Настройки разделены на два шага:
1. Установите основную температуру управления.
Нажмите клавишу SET, номер на экране встряхивает, и он отрегулирован до 85.(Сколько нужно, чтобы остановиться?
2. Установите конкретные параметры.
Удерживайте клавишу SET в течение 3 секунд, появляется код COD и установите COD на 168
Введите настройки кода вторичного меню.
1. SPH: самый высокий диапазон настройки инструмента блокировки.Он также используется для настройки тревоги с высокой температурой.
2. SPL: Заблокируйте самый низкий диапазон настройки инструмента.Он также используется для установки низкотемпературной сигнализации.
3, Hys:Это код ключа, устанавливающий разницу температуры.В этом примере, Когда начинается 80,2 ℃ и 85,3 ℃ останавливается, его необходимо установить на 5,1 (85,3-80,2 = 5,1).
4. Прил: коррекция температуры при нормальных обстоятельствах не нужно регулировать этот параметр
5, Con: Выбор отопления и охлаждения.После повышения температуры выходной сигнал должен быть остановлен, который представляет собой метод управления нагреванием, такой как управление нагревательными стержнями, нагревательные трубы и т. Д. После повышения температуры требуется выход, который представляет собой управление охлаждением, например, управление вентиляторами, компрессорами и так далее.В этом примере он принадлежит управлению нагреванием H. Поскольку настройки заводской настройки H, нет необходимости регулировать.
6. SN: введите номер модели, чтобы выбрать.Выберите 50 (k), диапазон приборов составляет -40 ~ 150℃ Инструмент ужеС 50 -километровыми датчиками;Выберите 100 (k), а диапазон счетчиков 0-300℃ Второй зонд должен быть приобретен отдельно.
Пример 2: Прибор должен контролировать температуру до 10,5 ~ 15,5 ℃, а температура повышается до 15,5.℃Начать, температура падает до 10,5℃останавливаться.
1. Установите основную температуру управления.Установите основную температуру управления на 10.
2. Установите параметры.Установите третий код HYS на 5 (15,5-10,5 = 5).Код 5ConУстановлен C.
