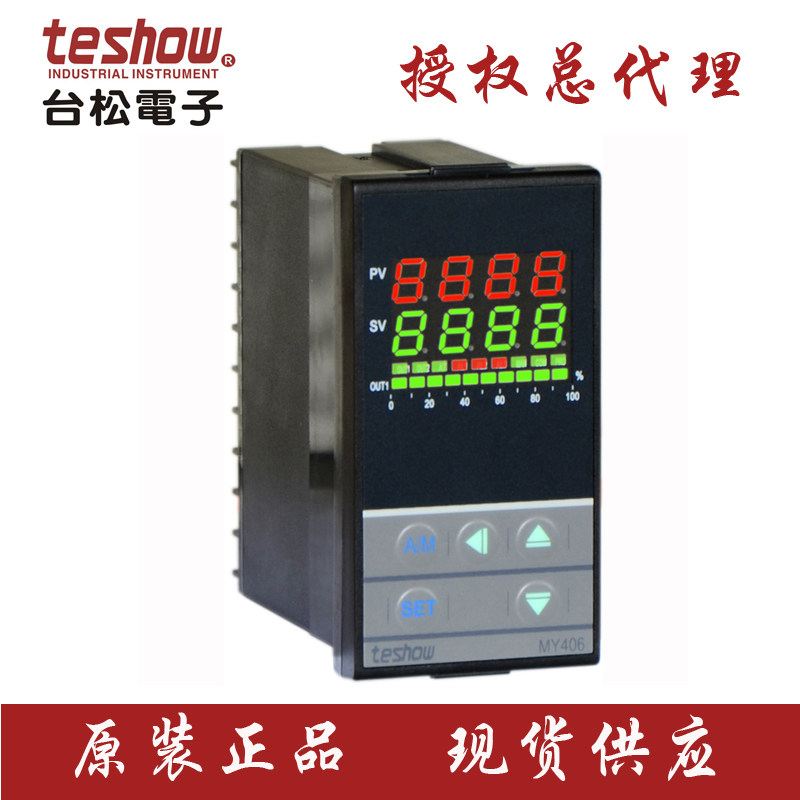

Taiwan Tedong Teshow отопление и охлаждение двойное выходное термостат PID My406-W Series

Цена: 6 950руб.    (¥330)
Артикул: 38186211819

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:远方电脑pc
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥40846руб.
¥13.99296руб.
¥3687 751руб.
¥ 168 55.81 180руб.
  • Информация о товаре
  • Фотографии



Характеристики моей серии
1) Автоматический расчет, экспертный нечеткий пид
2)
3) Выбор 11 датчиков и различных типов режима ввода шкалы
4) 3 Группы
5) Прикрепление тревоги к резервной функции (не работает в первом раунде мощности на мощности)
6) 13 видов режима тревоги свободно выбирают
7) Скорость скольжения и контроль температуры
8) Три -линейное пропорциональное управление двигателем управления двигателем
9) Цифровая связь Modbus-RTU
10) 16 -Сегмент Micro -Компьютер Управление программой

Описание продукта моей серии

1. Тип ввода

Хитанские куклы: K, E, J, T, B, S, Wu-re 3-25, n, r
Теплостойкость: Pt100, Cu50, 0 ~ 400Ω
Введение: DC 0 ~ 20 мВ, 0 ~ 50 мВ или другие
DC 0 ~ 5V, 0 ~ 10 В, 1 ~ 5 В, 2 ~ 10 В или другого или другого
DC4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 10 мА или другие
Точность измерения: (макс.±0.3% fus or±1)≤±1 digit
Цикл отбора проб: 0,25 сек.
Коррекция значения сетла: -99 ~ 100 ℃ (&Град; f) или -99,9 ~ 100,0 ° C (&град;Ф)
Sub -Input (приведено для положения клапана или установленного значения): DC 4 ~ 20 мА, 0 ~ 5V или других
Температурная единица: ℃ или или°F

2. Диапазон настройки

Основное значение настройки управления (SV): см.
P (соотношение с L): 0 ~ 100%Полное количество может быть отрегулировано (P1 - сторона отопления, P2 - это сторона охлаждения)*1
I (немного другое время): 0 ~ 3600 секунд (i1 - нагревательная сторона, i2 - сторона охлаждения)*2
D (слегка разделен): 0 ~ 3600 секунд (D1 - сторона отопления, D2 - это сторона охлаждения)*3
Цикл управления набором нагревания (CYT1): от 1 до 100 секунд
Цикл управления охлаждением (CYT2): ​​от 1 до 100 секунд
Режим тревоги: 13 вариантов
Ограничение точек (AR): 1-100% *4 отношения со стороны нагрева
*1. Когда пропорция установлена ​​на 0 или 0,0, она контролируется бикоценом включения/выкл.
*2. Когда время, которое я установил на 0, управление PD
*3. Когда небольшое время d установлено на 0 - управление PI
*4. Когда интегральный предел устанавливается на 0, нет точечной функции.

3. Тип вывода:

Основной выход (Out1): реле (250Vac/5a)
Импульс напряжения 12 В постоянного тока (используется для привода сплошного реле)
Двухэтапный контролируемый кремний на нулевой триггер (<100a)&nbsp;
Непрерывный ток или напряжение 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 5V, 1 ~ 5V&nbsp;
Силиконовая фазовая контроль SCR&nbsp;
Подпрокат (Out2 охлаждение): реле (250VAC/5A)&nbsp;
Импульс напряжения 12 В постоянного тока (используется для привода сплошного реле)&nbsp;
Двухэтапный контролируемый кремний на нулевой триггер (<100a)&nbsp;
Непрерывный ток или напряжение 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 5V, 1 ~ 5V&nbsp;
Аварийный сигнал 1/тревога 2/тревога 3: реле (250Vac/5a)

4. Метод корректировки

Регулировка PID (антипропорциональное управление, автоматическое расчет, для процесса нагрева)&nbsp;
Регулировка PID (положительное пропорциональное управление, автоматическое расчет, для процесса охлаждения)&nbsp;
Независимая регулировка PID на отопление/охлаждение (отопление/охлаждение, автоматическое расчет)

5. Тип управления

Обычный нечеткий контроль PID&nbsp;
Novable Control (16 -сегмент Micro -Computer Control) управление программой)&nbsp;
Односторонний контроль контроля температуры температуры&nbsp;
Три -линейное пропорциональное управление моторным клапаном (положительный и обратный контроль клапана, обратная связь положения клапана или отсутствие обратной связи)

6. Связь: RS-485 (Modbus-rtu)&nbsp;

Моя модель серии и код

,

МодельРазмер панели (широкий&Раз; высокий)Кодирование
MY10048mm&times;48mm□□□□-□□*□□□-□□□-□/□/□/□
MY40048mm&times;96mm
MY50096mm&times;48mmНад⑵⑶МрачныйМрачныйМрачныйМрачныйМрачныйМрачныйМрачныйМрачныйМрачныйМрачныйМрачныйМрачный
MY70072mm&times;72mm
MY90096mm&times;96mm
1Метод управления
Автоматический расчет реакции реакции PID (нагревание)F
PID -положительный эффект (охлаждение)D
Нагревание/охлаждение двойное управление ПИДW
Контроль программы микрокомпьютераP
Микро -компутатор односторонний нагрев наклона и контроль температурыR
Три -линейное управление пропорциональным моторным клапаномV
2Введите тип (см. **"Таблица диапазона ввода")□□□-
3Птицы (см. **"Таблица диапазона ввода")
4Первый выход управления дорожным управлением [Out1] (сторона отопления, двигатель вперед)&nbsp;
Нет выводаN
Реле контактного контактаM
Импульс напряжения (подключен к реле твердотельного состояния)V
Ток вывод DC0 ~ 10MA1
Ток вывод DC0 ~ 20 мА2
Ток вывод DC4 ~ 20 мА8
Выход напряжения 0 ~ 5VDC5
Выход напряжения 0 ~ 10 В.6
Выход напряжения 1 ~ 5VDC7
Выход напряжения 2 ~ 10 В.3
Двухэтажный кремниевый однофазный нулевой триггерT
Один -пуховой кремниевый однофазный нулевой триггерH
Два направленных контролируемых кремниевых трех фаз на нулевом триггереK
Один управляемый кремний кремниевой три фазы на нулевом триггереL
Троицкий сдвиг двухэтажного кремниевого кремнияC
Однонаправленное кремниевое одно движениеQ
Триггер Trinity Trigger для двухэтажного контролируемого кремниевого трехфазного сдвигаS
Однонаправленный триггер кремниевого сдвига с однонаправленным контролируемымD
5Второй выход управления дорожным управлением [Out2] (сторона охлаждения или изменение двигателя)&nbsp;
Нет выводаN
Реле контактного контактаM
Импульс напряжения (подключен к реле твердотельного состояния)V
Ток вывод DC0 ~ 10MA1
Ток вывод DC0 ~ 20 мА2
Ток вывод DC4 ~ 20 мА8
Выход напряжения 0 ~ 5VDC5
Выход напряжения 0 ~ 10 В.6
Выход напряжения 1 ~ 5VDC7
Выход напряжения 2 ~ 10 В.3
Двухэтажный кремниевый однофазный нулевой триггерT*
6Режим тревоги 1 (AL1) 7 Режим тревоги 2. Аварийный режим (AL2) 8 Аварийный режим тревоги (AL3)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;□□□
Нет тревогиNNN
Вверх отклонение призван в полициюAAA
Нижние отклонения сообщают полиции вниз.BBB
Интервал отклонения верхнего/нижнего предела вызывает полициюCCC
Интервал отклонения верхнего/нижнего предела вызывает тревогуDDD
Вверх отклонение - это тревога (прикрепленная к функции ожидания)EEE
Нижние отклонения от полиции (прикрепленная резервная функция)FFF
Внешняя тревога отклонений верхнего/нижнего предела (подключенная функция резервной системы)&nbsp;GGG
Абсолютная ценность для полиции вверхHHH
Абсолютная ценность в полицииJJJ
Абсолютная ценность для полиции (прикрепленная функция ожидания)KKK
Абсолютная ценность для полиции (прикрепленная функция ожидания)LLL
Брыги кольцевых схем, короткие тревогиRRR
Сигнал тревоги, когда система не удаетсяMMM
Система нормальная, когда система нормальнаяPPP
Ар. Конец тревоги (посвященный программе)222
Тревога во время выполнения (посвящена программе)333
Программа окончания тревоги (посвященная программе)444
Нет тревоги, параметр AL используется для увеличения нагрева (один точечный наклон является особенным)&nbsp;&nbsp;555
Нет тревоги, параметр AL используется для времени задержки тревоги температуры (посвященный наклону)&nbsp;&nbsp;666
Нет тревоги, AL параметр для доли машины -диапазона хост (посвящен TTL)&nbsp;&nbsp;777
9Удаленные настройки (Настройки дистанционного управления, обратная связь с положением клапана двигателя)&nbsp;
Без удаленных настроекN
DC 4 ~ 20 мА вводA
DC 0 ~ 20 мА входB
0 ~ 5VDC входD
0 ~ 10 В входE
Вход обратной связи с потенциалом клапана.R
10Функция связи и передачи
НЕПРАВИЛЬНОЕ ОБЕСПЕЧЕНИЕN
RS485 Communication5
TTL Communication (хост)M
TTL Communication (Sub -Machine)S
DC4 ~ 20 мА вывод передачиA
0 ~ 5 В постоянного вывода передачиD
0 ~ 10 В постоянного переходаE
11Значение параметра значения
Нет передачиN
ЦенитьP
ЦенитьS-
12Системное время контроллера программного контроллера и контроллера наклона&nbsp;
Ни в коем случаеN
Час.M
Минута. ВтораяS/
13Запустить и остановить функцию
Нет функции остановки бегаN
Функция операционной остановкиR/
14Программа выполнения и обработка сбоя питания.
Ни за чтоN
Программирование&ldquo;0&rdquo; начало выполнения, нет обработки сбоев питания&nbsp;A
Программирование&ldquo;PV&Rdquo; (значение измерения) Начало выполнение, ни один источник питания не выполняет обработку обработки&nbsp;&nbsp;C
15Дублировать
Не повторяйте выполнение после окончания программыA
Повторите исполнение после окончания программыB
