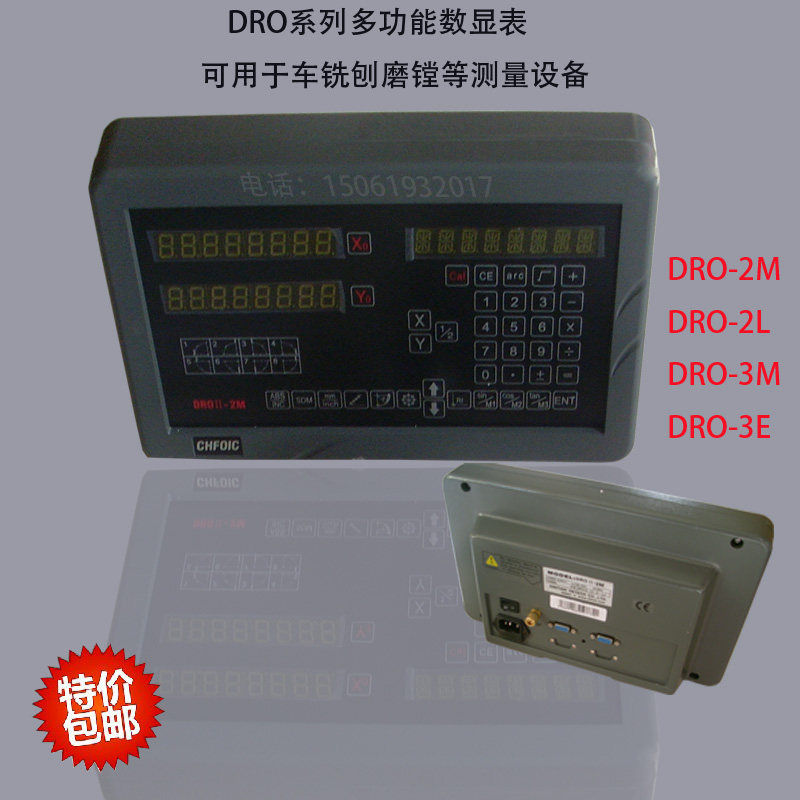

Guiyang Xintianguang Gulf Полный дисплей Dro Display Series All Metal Shell Anti -Anti -anti -интерференция

Цена: 13 657-20 800руб.    (¥650)
Артикул: 9183751536

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:zhaoyun1588
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • DRO-1G
  • DRO-3E
  • DRO-3M
  • DRO-2M
Добавить в корзину
Другие товары этого продавца
¥ 300 1002 113руб.
¥ 1500 85017 859руб.
¥ 600 4008 424руб.
¥ 3600 180037 674руб.
  • Информация о товаре
  • Фотографии
Цвет: DRO-1G, DRO-2M, DRO-3M, DRO-3E

Ниже приводится краткое представление о правилах галереи Guiyang Xintianguang. Если вы читаете описание, есть вопросы, вы можете иметь Вангванг или напрямую связаться со мной 15061932017

Параметры:
1. Диапазон напряжения: AC 85V ～ 250 В / 50 Гц ～ 60 Гц  15W
2. Потребляемая мощность: 25VA
3. Количество координат: первые координаты, два координата, три координата
4. Отображение: 7 -бит -дисплей (две оси или три оси) Окна информации о данных с восьми -битом рисового символа Символа Символа
5. Вес: 2 кг
6. Введите сигнал: TTL, EIA-422 Настройка сигнала Настройки сигнала, что удобно для интерфейса программируемого контроллера.
7. Разрешить частоту входного сигнала:> 100 кГц
8. Ответственность: 10Μ m, 5Μ m, 2Μ m, 1Μ m, 0,5μm



Основная функция:

  2: предустановленное число;
  3: публичное/британское преобразование системы;
  4: Абсолютное/относительное преобразование координат;

  6: Память отключения электроэнергии;
  7: 1/2 Значение автоматически делят функцию;
  8: коррекция линейной ошибки;
  9: функция сохранения сна;
  10: 200 баллов вспомогательная нулевая функция;
  11: ABS/INC Две группы с нулевой функцией памяти
  12: Функция калькулятора;
  13: раунда перфузия;
  14: полюс медлительного;
  15: обработка склонов;
  16: обработка дуги;
  17: линейная функция (необязательно);
  18: постепенно обрабатывали внутреннюю полость прямоугольной полости;
  19: Цифровая фильтрация;
  20: радиус/диаметр дисплей (опция);
  21: интерфейс RS-232-C (опция);
  22:  EDM FUNCES (может соответствовать обработке и использованию большинства станка)



Номер отображения Преимущества:
1. Профессиональный дизайн, красивый внешний вид, быстрый частота скорости звучания и мощная функция.
2. Умирайте корпус сплавного сплава, распыляющий пластик на поверхности, устойчивый к пыли и износ -устойчивая, хорошая экрана.
3. Профессиональный дизайн независимый источник питания, который обладает широким спектром адаптации, высокой стабильности и сильной антиинтерферентной способности.
4. Пропускная способность питания и сигнал антисвязанной способности сильны, а панели высокого качества и прочных клавиш заменяются простыми и удобными.
5. Непосредственно выполните функциональные вычислительные функции, такие как SINE, String и Positive Cut Function в таблице отображения номеров, чтобы облегчить обработку.
6. Вы можете компенсировать автоматические ножи в направлениях x и y

Система отображения решетки серии DRO в основном используется при измерении линейного смещения, которое может достичь точного отображения и автоматического управления смещением и широко используется при обработке машинного инструмента и измерении точности приборов.
1. Общая функция таблицы отображения номеров: Clear Zero; Preset; автоматическое разделение; преобразование системы Goning System; абсолютная координата/относительные координаты/200 наборов пользовательской координат преобразования дисплея; память отключения электроэнергии; 200 баллов Вспомогательную нулевую функцию; найти исходный точка механической точки; найти исходную точку механической точки;; линейная коррекция ошибок; переключатель сна.
2. Функция обработки машин: Функция калькулятора; круговая перфкурация; срезая перфуда; обработка черни;

2. Модель и функция цифрового дисплея
DRO-2G  GM Функция 2 Координатная шлифовальная машина -специфическое для номера таблица отображения
Dro-2L  Общая функция 2 Специальное отображение дисплея дисплея
Dro-2M  Многофункциональная 2 координатная фрезеровая машина Специальная таблица отображения номера
Dro-3M  многофункциональная 3 координатная фрезеровая машина Специальная таблица отображения номера
Dro-3e  GM Функция 3 -Координата Электрика

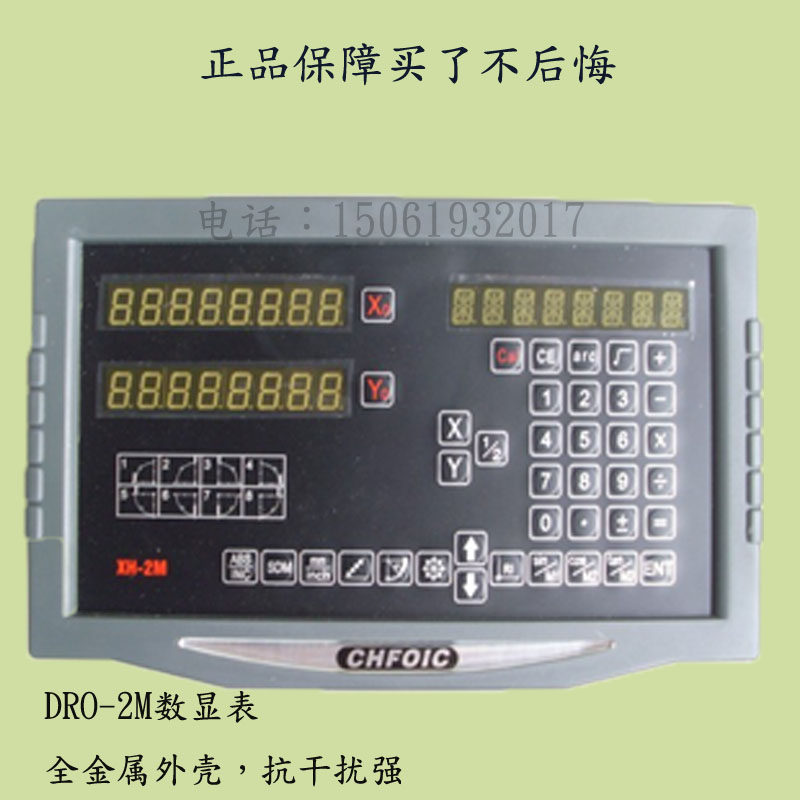

DRO-2M
DRO-3M
DRO-2L
DRO-2G
DRO-3E
Функция расчета гладкой круглой r дуги
●
●



Простая функция расчета дуги r
●




Многолюдная функция удара
●
●



PCD дуговая перфузия
●
●


●
Обработка косой плоскости
●
●



Прямоугольная внутренняя полость - это постепенная обработка
●
●



Простая функция калькулятора
●
●



Функция компенсации инструмента





Цифровой фильтр



●

EDM Выходная функция




●
Z Осина вертикальная обработка склона
●




Функция библиотеки 200 ножей


●


Измерение конуса


●


Дисплей радиуса/диаметра


●



3. Технические параметры цифрового дисплея
1. Диапазон напряжения: AC 80 В ～ 260 В/50 Гц ～ 60 Гц
2Энергопотребление: 25 ВА
3Количество координат: два координата, три координата
4. Отображение: 7 -бит -дисплей (две оси или три оси) Информация о данных Окна Использовать восемь биржевых символов символа символа риса
5. Частотная частота: 4x
6Компания дисплея позволяет входные сигналы: квадратная волна TTL
7Разрешить частоту входного сигнала: ＞ 100 кГц
8Разрешение уровня 10Μ m, 5Μ m, 2Μ m, 1Μ m, 0,5μm
9Работа клавиатура: натронуть клавиатуру
10. Grav Ruler: расстояние сетки составляет 0,02 мм, 0,01 мм, источник питания составляет+5 В, а выходные две дороги - 90.&Град; сигнал квадратной волны TTL

В -четвертых, условия установки
1. Таблица отображения номера может работать в среде 0 ℃ ～+40 ℃.Не подвергайтесь воздействию палящего солнца или высокой температуры.
2. Вдали от высокого напряжения, большого тока и сильного оборудования для магнитного поля, сигнальный кабель правителя решетки находится как можно дальше от шнура питания.
3. Избегайте дохода металлической перхоти, масла, воды и т. Д. Обратите внимание на пыль и влагу; не устанавливайте это устройство на Workbench с большой вибрацией или нестабильностью.
4. Когда температура окружающей среды составляет+40 ° C, относительная влажность воздуха не превышает 50%, а относительная относительная влажность допускается при более низкой температуре. Особые меры следует принимать из -за конденсации, генерируемой изменениями температуры.
Пять, размер внешнего вида и установки
1. Размер желудка: 308×194×80
2. Размер установки



ПРИМЕЧАНИЕ. Используйте резьбу, чтобы ущипнуть шнур питания и линию сигнала, чтобы избежать сброса.
   &Высота установки NBSP; - абсолютная высота оператора 1350 мм.
Установка комбинация вложения
Из -за различных структур и рабочих сред из различных станка -инструментов установка датчиков не имеет единого стандарта. Чтобы принять во внимание установку различных станка . Установка стола, угловой алюминий, установка алюминиевая пластина и т. Д.



Применимый станок:
Машина из фрезерной машины Тайвань Сюжхенг: Том-6K, Том-5K, Том-4K, Том-3HG, TOM-2SG и т. Д.
ТАЙВАН ЦЕНДЖЕСКОЙ МЕШИНКА: KTM3H, KTM4H, KTM5H, KTM6H, KTM260, KTM260H, KTM300, KTM300H и т. Д.
Машина из фрезерного роста Taiwan Hongchang: HC2000B, HC2000BC, HC2000D, HC2000G и т. Д.
Фенбао-фрезерная машина: FTM-3TA, FTM-4TA, FTM-5TA, FTM-3SVS, FTM-4SVA, FTM-4SVS и т. Д.
捷甬达 ： ： 3S 、 4S 、 5S 、 3E 、 4E 、 4EB 、 2VA 、 3VA 、 4VA 、 5VA 、 6VA 、 7VA 、 4PM 、 5PM 、 6 PM-1 、
Машина из фрезерования Lichang, фрезеровая машина Songshun, мгновенная фрезеровая машина, быстрое фрезерное стекло, машина для фрезерного производства yongyuchang, новая машина тигровой фрезелью, машина для фрезерной машины Джиасин Цзя, Цзянья измельчающая машина, машина с мельницами Джинпу и т. Д.
M3 Метковая машина
М4 фрезеровая машина
M5 Melling Machine
M6 Melling Machines и другие фрезерные машины, токарные станки, шлифовальные машины и другие машины



Grav Rauler Real Shot Map:

Технические параметры

Основные параметры датчика решетки:


Основные параметры JCXFS:

Основные параметры серии JCXF:

Основные параметры серии JCXE

Основные параметры серии JCXG

Основные параметры серии JCXGL

Основные параметры серии JCXEP





Установка и обнаружение электронных линейков

1. Место установки:

1. Рабочая длина этого датчика должна быть больше, чем максимальный маршрут машинного инструмента, чтобы не сломать оптический правитель.

2. Плость установки датчика. Пока это немеханическая обработка поверхности, необходимо добавить накладку или домашнюю установку пользователя, чтобы обеспечить стабильную надежность датчика и подключение к поверхности установки.

3. При установке датчика параллельная степень корпуса линейки датчика и направляющая машины составляет менее 0,1 мм, а максимум не превышает 0,15 мм. Когда длина работы линейки датчика превышает 1000 мм. Установочный блок должен быть установлен для обеспечения корпуса и направляющей линейки датчика. Параллель.

4. Две стороны заголовка чтения и далера датчика должны обеспечить параллельную и симметричную.

Между 8 мм-1 мм используйте блок, чтобы отрегулировать зазор во время установки, и удалите блок после установки.

5. Фиксация сигнальной линии должна учитывать все соответствующие расстояния движения. Постарайтесь быть как можно большим в центре маршрута и починить избыточные линии.

6Линия заземления подключена вправо, и сопротивление земли должно быть измерено мультиметром.Ω

Насколько это возможно в принципе аббата; обеспечить хорошее относительное осуществление главы чтения и оболочки; избегайте прямого загрязнения и не предотвращают оперативное использование.

2. Установите меры предосторожности

1 Направление датчика должно избежать контактного загрязнения чипсов железа нефть и вода пыль.

2Лучше всего установить зазор в размере 0,5 мм между пылевой крышкой и корпусом линейки после установки датчика. Избегайте контакта с линейкой при перемещении головки номера чтения.

(После подключения карты установки)

В -третьих, метод обнаружения

Прежде всего, параллель датчика и направляющего рельса должна быть исправлена, чтобы убедиться, что в пределах 0,10 мм.Затем откройте количество ящиков отображения, включите машинный инструмент и заметите, считается ли он нормально.Если не считать, внимательно проверьте соединение между количеством ящиков и датчиков.Если вы рассчитываете, вы можете переместить головку чтения на один конец оболочки, и количество ящиков отображения

Ноль, мобильный номер чтения, наблюдать за значением отображения количества ящиков отображения и стандартного значения чтения, должна находиться в пределах диапазона ошибок.Если это слишком плохо, проверьте, соответствуют ли размер установки и позиции требованиями.

В -четвертых, техническое обслуживание и техническое обслуживание

1. Таблица отображения датчика и номеров (коробка) должна быть размещена в сухом и подходящем положении машинного инструмента.

2. Кабель, который ведет, должен быть зафиксирован на станок -инструменте.

3. Датчик не должен быть разобрал произвольно во время использования,

4. Винты подключения должны быть фиксированы, не ослабляйте, чтобы избежать потери точности.

5. Инструмент должен быть чистым. Пылепроницаемая резина на отверстии, такая как частицы песка с частицами песка и т. Д. Применяется мягкая бумага. Будьте осторожны, чтобы не войти в прибор.После одного года использования необходимо использовать небольшую смесь спирта и эфира для использования сухого и чистого мелкого марле или хлопка на поверхности оболочки.

Повреждение поверхности.
