SEN -14844 IR Array Breakout -55 Degre Fovs, MLX90640 SPOT
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Импортируется в Соединенных Штатах, оригинальная упаковка.
Модуль разделен на 2 модели:
MLX90640-D55 Thermal Camera (MLX90640ESF-BAB)
MLX90640-D110 Thermal Camera (MLX90640ESF-BAA)
MLX90640-D55:
Инфракрасный модуль теплового изображения, 32×24 пикселя, 55 -дегровый угол поля, 12c -интерфейсная связь, совместимая с уровнем 3,3V5V.
Используя матрицу тепловых датчиков MLX90640, вы можете обнаружить распределение энергии инфракрасного излучения в поле зрения линзы.
Распределение степени и генерируйте карту тепловой визуализации, которая небольшая по размеру, которая удобна для интеграции в различные отрасли или интеллектуальные управления приложениями управления
MLX90640-D110:
Инфракрасный модуль теплового изображения, 32×24 пикселя, 110 градусов угол поля, 12c -интерфейсная связь, совместимая с уровнем 3,3V5V.
Используя матрицу тепловых датчиков MLX90640, вы можете обнаружить распределение энергии инфракрасного излучения в поле зрения линзы.
Распределение степени и генерируйте карту тепловой визуализации, которая небольшая по размеру, которая удобна для интеграции в различные отрасли или интеллектуальные управления приложениями управления

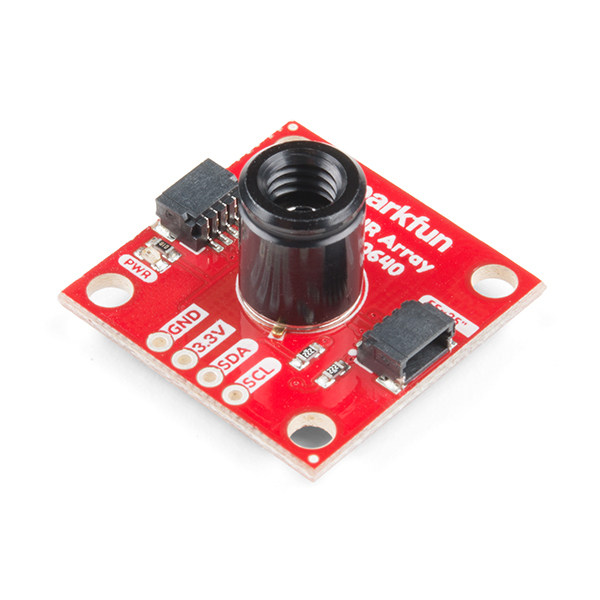

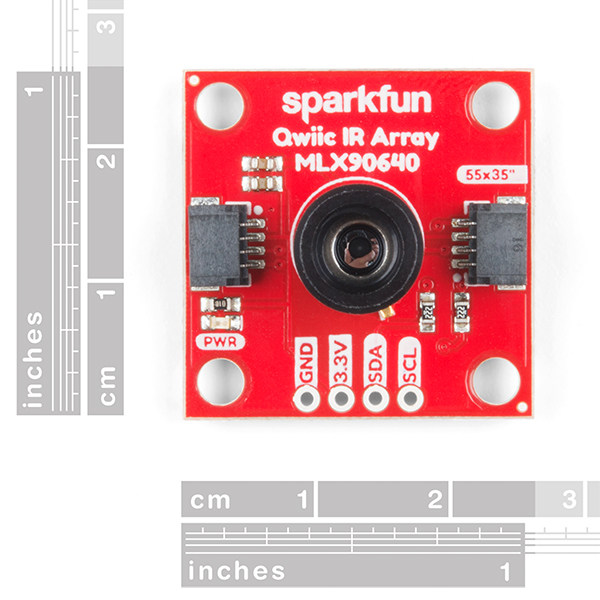

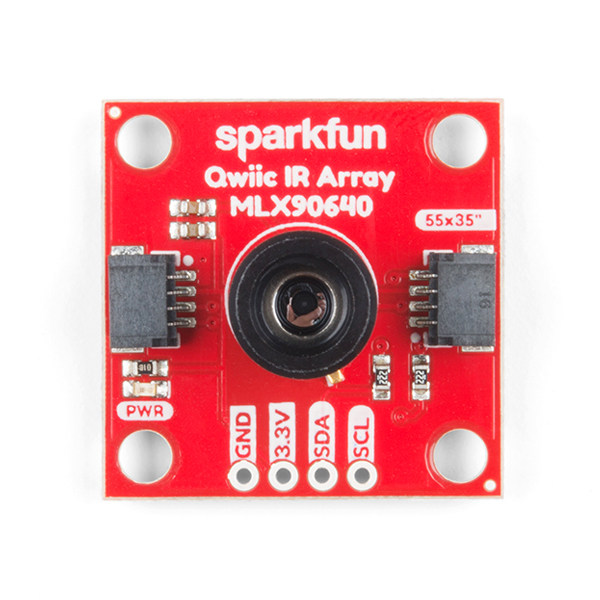

Пришло время сказать модный массив для этого IR Breakout! MLX90640 SparkFun IR Array Breakout оснащен массивом термобатарейных датчиков размером 32x24, создавая, по сути, тепловизионную камеру низкого разрешения. С помощью этого прорыва вы можете определять температуру поверхности на расстоянии многих футов с точностью до±1.5°С (в лучшем случае). Чтобы еще больше упростить получение инфракрасного изображения, вся связь осуществляется исключительно через I.2C, используя нашу удобную систему Qwiic. Тем не менее, у нас все еще есть контакты с шагом 0,1 дюйма на случай, если вы предпочитаете использовать макетную плату.

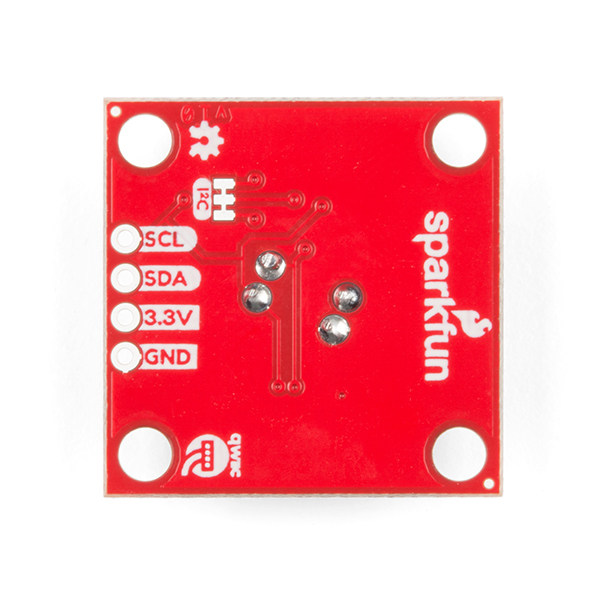

Этот конкретный прорыв IR -массива имеет 55°x35° поле зрения с диапазоном измерения температуры -40°C-300°C. ИК-матрица MLX90640 имеет подтягивающие резисторы, подключенные к I2автобус С; оба можно удалить, разрезав дорожки на соответствующих перемычках на задней стороне платы. Имейте в виду, что MLX90640 требует сложных вычислений со стороны хост-платформы, поэтому обычный Arduino Uno (или его аналог) не имеет достаточного количества оперативной памяти или флэш-памяти для выполнения сложных вычислений, необходимых для преобразования необработанных данных пикселей в данные о температуре. Вам понадобится микроконтроллер с 20 000 байт или более оперативной памяти. Для этого мы рекомендуем Teensy 3.1 или выше.
- Operating Voltage: 3V-3.6V
- Current Consumption: ~18mA
- Field of View: 55°x35°
- Measurement Range: -40°C-300°C
- Resolution:±1.5°C
- Refresh Rate: 0.5Hz-64Hz
- I2C Address: 0x33
- 2x Qwiic Connection Ports
