Flir Duo Pro R Shuangguang беспилотный беспилотник с инфракрасным тепловым измерением изображений в Пекине
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 336 Резолюция, 640 Резолюция |
1 Описание продукта

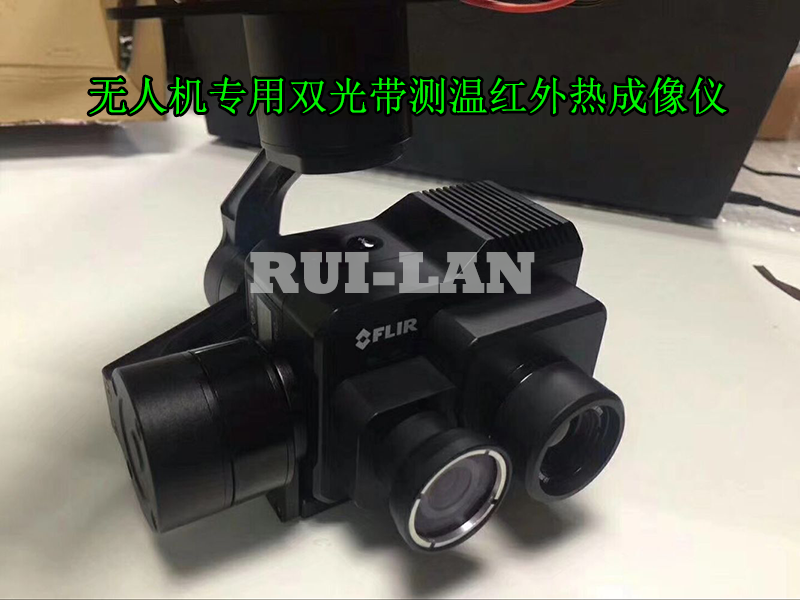

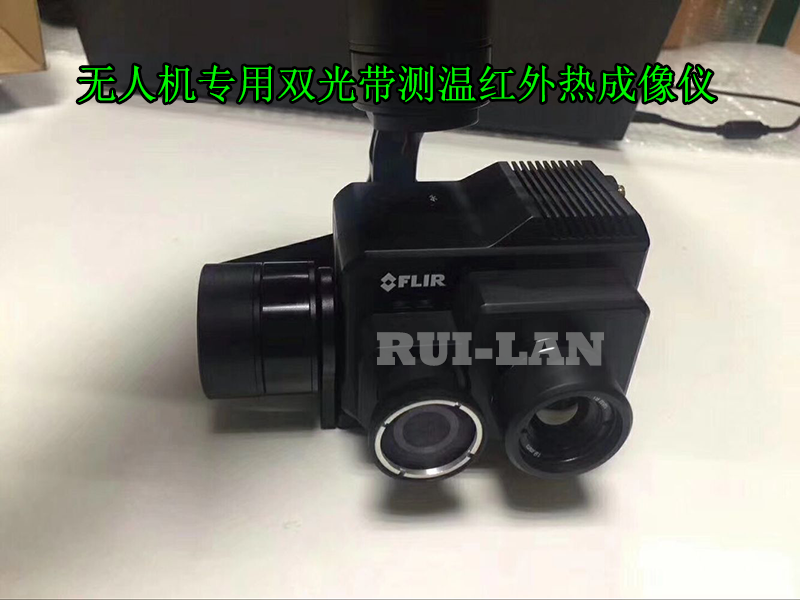

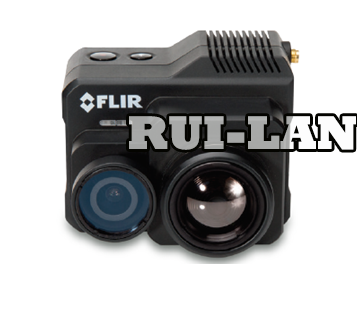

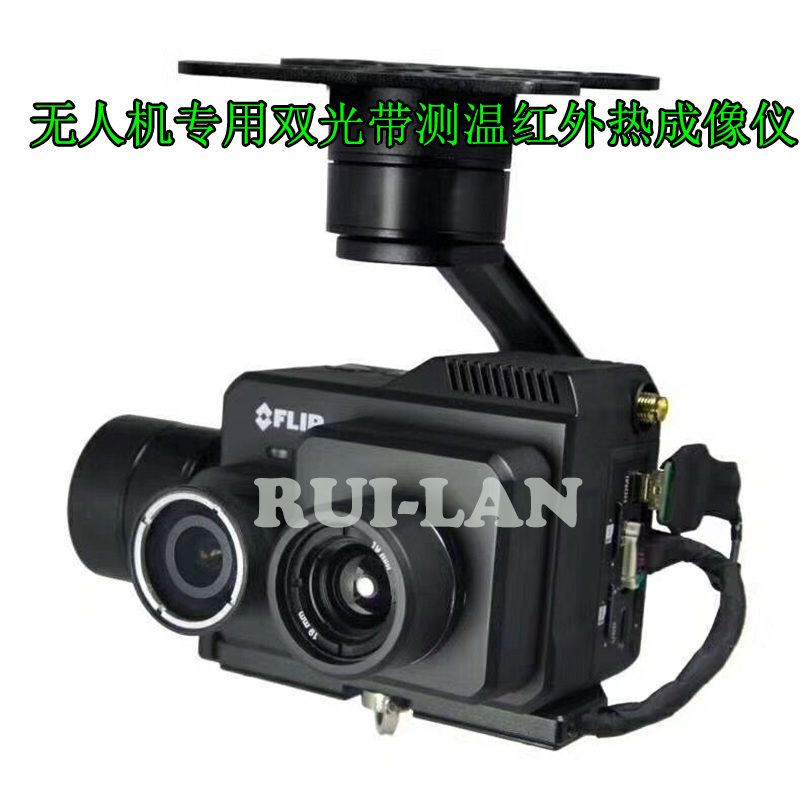

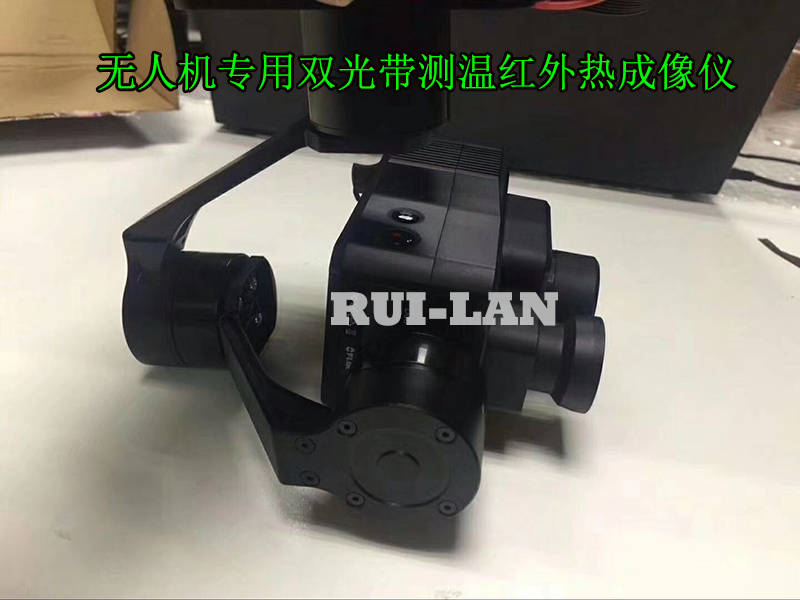

FLIR DUO PRO RЭто продукт с двойной инфракрасной термомозовой с двойным просмотром, разработанный специально для беспилотниковСущностьКамера оснащена инфракрасными детекторами высокого уровня 640 * 512 и 12 -мегапиксельными видимыми оптическими камерами;Встроенный -В модуле GPS информация о местоположении может быть сложена непосредственно в файл заголовка видео или добавлена на картинкуВес всего 325 г.БеспилотникFLIR DUO PRO RОн широко используется в областях власти, нефтехимического, профилактики лесных пожаров, фотоэлектрического осмотра, городских патрулей, строительных испытаний и других областей.
2 Особенности продукта
l Разработано для дронов, камера весит всего 325 г
l 640*512Инфракрасные пиксели и 12 -мегапиксельная видимая световая камера могут четко представить под разными углами на большом расстоянии
l 4Этот режим отображения может свободно переключать инфракрасные, видимые света, слияние или изображение живописи в живописи
l 2Конкретный режим вывода видео: HDMI, моделирование
l Максимальная температура, минимальная температура и средняя температура отображаются на изображении одновременно, а максимальная температура и минимальная температура отслеживаются в режиме реального времени. анализ
l Поддержка 3 -пути управления ШИМ
l Оснащенная двойной картой памяти с высокой скоростью 64 г, высокой скоростью
l Встроенный -В модуле GPS информация GPS может быть сложена непосредственно в файл головки видео или добавлена на картинку
l Вы можете установить камеру через мобильное приложение Flir Uass
1 характеристики продукта
поверхность1: Параметры спецификации продукта
Модель | FLIR DUO PRO R | ||
Инфракрасная тепловая визуализация | Тип детектора | Необеспеченный детектор окисления (VOX). | |
Разрешение | 640 * 512 | ||
Расстояние пикселей | 17мкм | ||
Длина волны | 7.5~13.5мкм | ||
Точность измерения температуры | ±5 ?C | ||
Измерение температуры | Режим высокого усиления: -25? | ||
Низкий режим: -40? | |||
Отображать температуру | Максимальная температура, минимальная температура, средняя температура | ||
Термичность | <50 mK | ||
Фокус | фиксированный фокус | ||
Частота кадра | 9 Hz | ||
Угол места проведения | 640 * 512 | 336 * 256 | |
13 mm: 45° x 37° | 9 mm: 35° x 27° | ||
19 mm: 32° x 26° | 13 mm: 25° x 19° | ||
25 mm: 25° x 20° | 19 mm: 17° x 13° | ||
Видимая световая камера | Пиксель | 1200Десять тысяч | |
Частота кадра | 30Hz | ||
Угол места проведения | 56° * 45° | ||
Фокус | фиксированный фокус | ||
Физические характеристики | размер (Длинная * ширина * высота) | 85× 81.3× 68.5 mm | |
масса | 325g ( 25mm375G) | ||
Установить | 1/4"-20 в нижней части отверстия для установки камеры | ||
Режим отображения | Живопись/единственный видимый свет/отдельный инфракрасный/двойной свет | ||
SDсохранить | Двойной 64 г. | ||
Изображение и обработка | Изображение, Хранение видео | JPG, Tiff, H.264 видео | |
Инфракрасный тепловый контроль портрета | Полицине, запуска или остановка записей и т. Д. | ||
интерфейс | 3Road Pwm, аналоговое видео, USB Type C, HDMI | ||
источник питания | Входное напряжение питания | DC 5.5~26 V ( 10pin JST ) DC 5V(USB -тип C) | |
Энергопотребление | 10 W | ||
Диапазон рабочей температуры | -20?C ~ 50?C | ||
Диапазон температуры хранения | -40?C ~ 60?C | ||
Работа высота | +11000рис | ||
1 Соединение продукта
FLIR DUO PROСуществует три физических порта: Micro HDMI, 10 контактных интерфейсов JST и USB -тип C, как показано на рисунке 3.10 Pin JST -порты интегрируют источник питания, аналоговые видео и ШИМ.Среди них 10PIN JST -интерфейс 1, 2, 3 и 4 указывает на PWM1, PWM2, GND, PWM3, интерфейс 5 и 6 представляют аналоговое видео, а GND, 7, 8, 9, 10 представляют мощность и землю, как показано в Таблица 2.
Таблица 2:10 определение интерфейса JST
10 pin JSTОпределение интерфейса | |||
интерфейс | PinСерийный номер | определение | параметр |
PWM | 1 | PWM1 | Входное напряжение 3,3 В, 0-100%коэффициент обязательств, максимальный входной ток составляет 40 мА |
2 | PWM2 | ||
3 | GND | ||
4 | PWM3 | ||
Имитационное видео | 5 | AV-OUT | 75 евро, выходной уровень 1.2 В, ток менее 40 мА |
6 | AV-GND | ||
источник питания | 7 | PWR_IN | Входное напряжение DC5.5V-26V, максимальный входной ток составляет 2,5А. |
8 | PWR_IN | ||
9 | PWR_GND | ||
10 | PWR_GND | ||
Приложения
FLIR DUO PRO RДвойное просмотр беспилотников Инфракрасный тепловой портретный устройство предназначено для применения беспилотников. Пожарные поиски и спасательные зоны.
