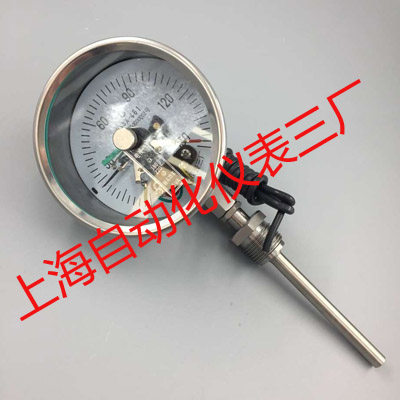

上海自动化仪表三厂 WSSX-501, WSSX-511 точка электрического соединения Двойной металлический термометр
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- WSSX-501
- WSSX-511
| Цвет: | WSSX-501, WSSX-511 |

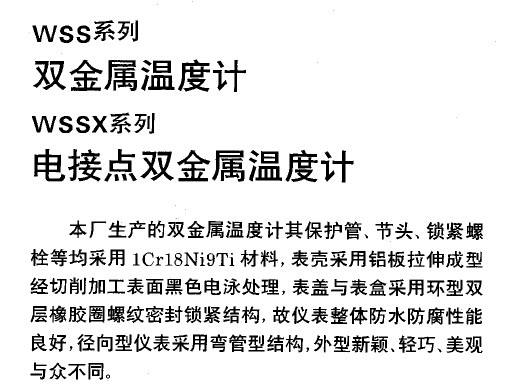

Два металлических термометрах, полученных этой фабрикой, изготовлены из материалов 1CR18NI9TI, а корпус изготовлен из растяжения алюминиевой пластины Использует изгибающую трубку.
Двойной металлический термометр представляет собой счетчик детектора с низкой температурой с низкой температурой и низкой температурой.Вы можете непосредственно измерить температуру жидкого пара и газа в диапазоне -80 ° C-+500 ° C в производственном процессе. и прочная долговечность.
WSSXСерия электрических контактных термометров с электрическим контактным устройством представляет собой механическую точку электрического соединения.Когда температура изменяется в промежуточном качеством, тонкий вал и вращение механизма пропускания на свободном конце приводят к указанию и вращению движения и указывают значение изменения температуры на стандартной точке. Контакт или разъединение могут сделать реле и контактор в системе схемы движения для достижения цели автоматического управления и тревоги, что должно соответствовать стандарту JB/T8803 1998.
Принцип работы:
Двойной термометр фиксируется двойным металлическим листом, который превращается в спиральную трубку, а другой свободный конец подключен к указателю. При изменении температуры термометр с одним индикатором, который указывает температуру температуры Вращение указателя указывает температуру.
Основные технические характеристики
WSSXСерия электрического контакта двойной металлический термометр
Уровень точности составляет 1,5 раза, а разница в ошибках между контактным действием в 1,5 раза превышает основной предел ошибки ограничения значения.
Следите за номинальной мощностью: 10va
Наибольшее рабочее напряжение контакта: ~ 380 В или 220 В
Самый высокий рабочий ток контакта: 1a (без сенсорная нагрузка)
Рабочее напряжение должно использоваться в случае более 15 В и менее 48 В.
Диапазон измерения температуры: -80-500 ℃
Часть индикации термометра: (выраженная в соответствии с внешним диаметром температуры температуры)φ60φ100,φ150mm.
Длина трубки: 100-2000 мм.
Алмазный проток: отличающеесяφ6φ10. (Когда длина хвостовой трубы составляет 100-1250 мм)φ12 (когда длина хвостовой трубы составляет 1250-2000 мм)
Установите несколько потоков: M16x1.5; M27x2; G1/2; G3/4. Хвостовая труба и фиксированный заголовок болта - все 1cr18ni9ti из нержавеющей стали, с 6,4 МПа.
Водонепроницаемые характеристики: оболочка термометра должна быть в состоянии противостоять спрей с водой с краном диаметром 25 мм при 5 метрах (давление воды перед выходом сопла составляет не менее 2 кг/см в сердце сущностиСоблюдать стандарт IP65.

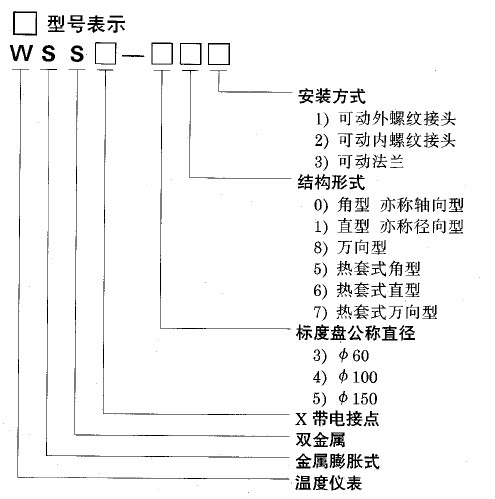

□ Представление модели
W | S | S | Технические характеристики | параметр | ||||
температура Тратить инструмент поверхность | золото Подчиненный Зыбь Припухлость формула | пара золото Подчиненный | X |
| Заряженный контакт | |||
| - |
|
| |||||
| 3 |
| ø60 | |||||
4 |
| Ø100 | ||||||
5 |
| Ø150 | ||||||
Торги Тратить тарелка мужской сказать прямой путь | 0 | Тип углового также известен как осевой тип | ||||||
1 | Прямой тип также называется радиальным типом | |||||||
8 | Универсальный | |||||||
2 | 135°тип | |||||||
5 | Угол теплового набора | |||||||
6 | Горячий -сев прямой | |||||||
7 | Hot -Style Universal | |||||||
Морской узел структура форма формула | 0 | НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО | ||||||
1 | Переместить внешнее соединение резьбы | |||||||
2 | Переместить внутреннее соединение резьбы | |||||||
3 | Исправленная поток | |||||||
4 | Фиксированный фланце | |||||||
5 | Карточная улитка | |||||||
6 | Дело Фрэнк | |||||||
установить Пакет квадрат формула |
| |||||||
|
|
|
|
|
|
|
| F:Антикоррозий W: Защитный D: Жирур |
W | S | S | □ | - | □ | □ | □ | □ |
□ Условия работы
Тип термометра | рабочее место | Температура ℃ | Относительная влажность% |
обычный Тип точки электрического соединения | Крышка | -25~+55 | 5～ 100 % |
На открытом воздухе | -40~+85 | 5～ 100 % | |
| -40~+55 | <85 | |
Для обеспечения правильного наводнения, чтения, чтения и. | |||
□ Термометр
Горячий набор: Нормальный двойной металлический термометр особенно используется в высокой температуре, высоком давлении или летучих вредных газах.Используется двойной металлический термометр тепла, и нет необходимости останавливаться, когда инструмент поврежден.Просто замените движение прибора, и компании могут достичь непрерывного производства.
Уголок (осевой тип): ось оси компонента и вертикальная форма плоскости стандартного диска, также известная как осевой тип.
Радиальный двойной термометр, созданный нашим заводом, представляет собой домашнюю независимую форму изогнутую трубку с новой и красивой структурой.Хорошая водостойкость и водонепроницаемая производительность.Распространение столовой коробки и угловой термометр, с растягиванием алюминиевой пластины, растягивающейся черной субптической электрической обработкой, и растягиванием пластины из нержавеющей стали, а также изгибающая трубка также является полным типом из нержавеющей стали.
Universal: в дополнение к прямой функции углового типа и может быть преобразована из углового типа в прямой тип или прямого типа в угловую функцию, пользователь может быть произвольно модулирован.
Термометр обычно покидает завод в углу, то есть нулевое положение не нужно регулировать при использовании уголка.Когда пользователи должны покинуть завод, они должны указать при заказе.
Когда термометр преобразуется из прямого типа в угол или угла в прямой тип, значение термометра немного изменяется. вариант.Пользователь отменил крышку вращения по часовой стрелке, а затем ослабил масштабирующую пластину с ручкой, чтобы заблокировать гайку, чтобы отрегулировать гайку в промежутке морозильной камеры“0”Посетите, затем заблокируйте гайку и крышку.
Тип длинной шеи с горячим рукавом (модель: WSS-D): двойной металлический термометр с длинными шея в горячей рукаве представляет собой новый продукт, специально разработанный для измерения температуры электростанции.Он также может быть использован для измерения температуры оборудования и трубопроводной среды химической промышленности, нефти, золота, текстиля, медицины и других отделов.
В процессе теплового процесса электростанции, чтобы предотвратить большое количество тепла от тепла, существует более толстый изоляционный слой за пределами теплового оборудования и тепловых труб. Используется.Поскольку это горячий набор, вы можете изменить заголовок в любое время
Осевой двойной металлический термометр
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Спецификация | Установите фиксированное устройство | |
D | L | |||||
WSSX-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-400 | Φ100 | |||||
WSSX-500 | Φ150 | |||||
WSSX-301 | Φ60 | Переместите внешнюю нить | ||||
WSSX-401 | Φ100 | |||||
WSSX-501 | Φ150 | |||||
WSSX-302 | Φ60 | Переместите внутреннюю нить | ||||
WSSX-402 | Φ100 | |||||
WSSX-502 | Φ150 | |||||
WSSX-303 | Φ60 | Исправленная поток | ||||
WSSX-403 | Φ100 | |||||
WSSX-503 | Φ150 | |||||
WSSX-304 | Φ60 | Фиксированный фланце | ||||
WSSX-404 | Φ100 | |||||
WSSX-504 | Φ150 | |||||
WSSX-305 | Φ60 | Карточная улитка | ||||
WSSX-405 | Φ100 | |||||
WSSX-505 | Φ150 | |||||
WSSX-306 | Φ60 | Дело Фрэнк | ||||
WSSX-406 | Φ100 | |||||
WSSX-506 | Φ150 | |||||
Радиальный двойной металлический термометр
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Стандарт (мм) | Установите фиксированное устройство | |
D | L | |||||
WSSX-310 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000 | НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-410 | Φ100 | |||||
WSSX-510 | Φ150 | |||||
WSSX-311 | Φ60 | Переместите внешнюю нить | ||||
WSSX-411 | Φ100 | |||||
WSSX-511 | Φ150 | |||||
WSSX-312 | Φ60 | Переместите внутреннюю нить | ||||
WSSX-412 | Φ100 | |||||
WSSX-512 | Φ150 | |||||
WSSX-313 | Φ60 | Исправленная поток | ||||
WSSX-413 | Φ100 | |||||
WSSX-513 | Φ150 | |||||
WSSX-314 | Φ60 | Фиксированный фланце | ||||
WSSX-414 | Φ100 | |||||
WSSX-514 | Φ150 | |||||
WSSX-315 | Φ60 | Карточная улитка | ||||
WSSX-415 | Φ100 | |||||
WSSX-515 | Φ150 | |||||
WSSX-316 | Φ60 | Дело Фрэнк | ||||
WSSX-416 | Φ100 | |||||
WSSX-516 | Φ150 | |||||
135O -тип двойной металлический термометр
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Стандарт (мм) | Установите фиксированное устройство | |
D | L | |||||
WSSX-420 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-520 | Φ150 | |||||
WSSX-421 | Φ100 | Переместите внешнюю нить | ||||
WSSX-521 | Φ150 | |||||
WSSX-422 | Φ100 | Переместите внутреннюю нить | ||||
WSSX-522 | Φ150 | |||||
WSSX-423 | Φ100 | Исправленная поток | ||||
WSSX-523 | Φ150 | |||||
WSSX-424 | Φ100 | Фиксированный фланце | ||||
WSSX-524 | Φ150 | |||||
WSSX-425 | Φ100 | Карточная улитка | ||||
WSSX-525 | Φ150 | |||||
WSSX-426 | Φ100 | Дело Фрэнк | ||||
WSSX-526 | Φ150 | |||||
Универсальный двойной металлический термометр
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Спецификация | Установите фиксированное устройство | |
D | L | |||||
WSSX-480 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-580 | Φ150 | |||||
WSSX-481 | Φ100 | Переместите внешнюю нить | ||||
WSSX-581 | Φ150 | |||||
WSSX-482 | Φ100 | Переместите внутреннюю нить | ||||
WSSX-582 | Φ150 | |||||
WSSX-483 | Φ100 | Исправленная поток | ||||
WSSX-583 | Φ150 | |||||
WSSX-484 | Φ100 | Фиксированный фланце | ||||
WSSX-584 | Φ150 | |||||
WSSX-485 | Φ100 | Карточная улитка | ||||
WSSX-585 | Φ150 | |||||
WSSX-486 | Φ100 | Дело Фрэнк | ||||
WSSX-586 | Φ150 | |||||
Осевой двойной металлический термометр
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Спецификация | Установите фиксированное устройство | |
D | L | |||||
WSSX-350 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-450 | Φ100 | |||||
WSSX-550 | Φ150 | |||||
WSSX-351 | Φ60 | Переместите внешнюю нить | ||||
WSSX-451 | Φ100 | |||||
WSSX-551 | Φ150 | |||||
WSSX-352 | Φ60 | Переместите внутреннюю нить | ||||
WSSX-452 | Φ100 | |||||
WSSX-552 | Φ150 | |||||
WSSX-353 | Φ60 | Исправленная поток | ||||
WSSX-453 | Φ100 | |||||
WSSX-553 | Φ150 | |||||
WSSX-354 | Φ60 | Фиксированный фланце | ||||
WSSX-454 | Φ100 | |||||
WSSX-554 | Φ150 | |||||
WSSX-355 | Φ60 | Карточная улитка | ||||
WSSX-455 | Φ100 | |||||
WSSX-555 | Φ150 | |||||
WSSX-356 | Φ60 | Дело Фрэнк | ||||
WSSX-456 | Φ100 | |||||
WSSX-556 | Φ150 | |||||
Радиальный двойной металлический термометр горячего типа
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Стандарт (мм) | Установите фиксированное устройство | |
D | L | |||||
WSSX-360 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000 | НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-460 | Φ100 | |||||
WSSX-560 | Φ150 | |||||
WSSX-361 | Φ60 | Переместите внешнюю нить | ||||
WSSX-461 | Φ100 | |||||
WSSX-561 | Φ150 | |||||
WSSX-362 | Φ60 | Переместите внутреннюю нить | ||||
WSSX-462 | Φ100 | |||||
WSSX-562 | Φ150 | |||||
WSSX-363 | Φ60 | Исправленная поток | ||||
WSSX-463 | Φ100 | |||||
WSSX-563 | Φ150 | |||||
WSSX-364 | Φ60 | Фиксированный фланце | ||||
WSSX-464 | Φ100 | |||||
WSSX-564 | Φ150 | |||||
WSSX-365 | Φ60 | Карточная улитка | ||||
WSSX-465 | Φ100 | |||||
WSSX-565 | Φ150 | |||||
WSSX-366 | Φ60 | Дело Фрэнк | ||||
WSSX-466 | Φ100 | |||||
WSSX-566 | Φ150 | |||||
Тепловой набор универсального двойного металлического термометра
модель | Диапазон измерения температуры ℃ | Уровень точности | Защитный материал трубы | Спецификация | Установите фиксированное устройство | |
D | L | |||||
WSSX-470 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1..5 | 1Cr18Ni9Ti 304 316 316L Harch C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | НЕ -НАФИКСОВАННОЕ УСТРОЙСТВО |
WSSX-570 | Φ150 | |||||
WSSX-471 | Φ100 | Переместите внешнюю нить | ||||
WSSX-571 | Φ150 | |||||
WSSX-472 | Φ100 | Переместите внутреннюю нить | ||||
WSSX-572 | Φ150 | |||||
WSSX-473 | Φ100 | Исправленная поток | ||||
WSSX-573 | Φ150 | |||||
WSSX-474 | Φ100 | Фиксированный фланце | ||||
WSSX-574 | Φ150 | |||||
WSSX-475 | Φ100 | Карточная улитка | ||||
WSSX-575 | Φ150 | |||||
WSSX-476 | Φ100 | Дело Фрэнк | ||||
WSSX-576 | Φ150 | |||||
Использовать и ремонтировать
Чтобы обеспечить правильность термометра, длина глубокого зрения измеренной среды в измерительной среде должна быть выше 75.
При чтении зрение должно быть вертикальным со стандартом.
Термометр должен регулярно проверять регулярно в соответствии с соответствующими процедурами проверки промышленного двойного металлического термометра после нормального использования (как правило, не превышается один год).
Когда термометр горячего набора необходимо изменить во время использования повреждений, вам нужно только ослабить резьбу против часовой стрелки, а затем раскрутить святилище 2. Двойная трубка улитки с двумя мелами. Полем
В процессе транспортировки, хранения, установки и использования термометр должен избегать столкновения с хвостовой трубой.
