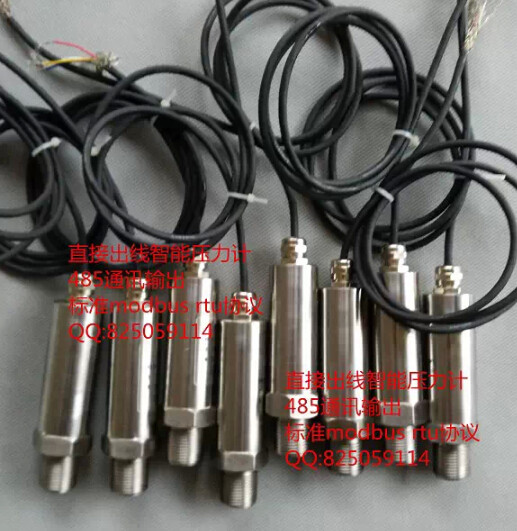

RS485 Датчик давления RS485 Давление связи прибор MODBUS RTU Протокол связи диффузия кремниевого ядра

Цена: 4 860-5 917руб.    (¥230)
Артикул: 44604812972

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:kutou010
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 60MPa
  • 40MPa
  • 3MPa
  • 10MPa
  • 50KPa
  • 200Kpa
  • 1.6MPa
  • 1MPa
  • 2.0MPa
  • Доставка -100 кпа
  • 10KPa
  • 500KPa
  • 5KPa
  • 30Kpa
  • 5MPa
  • 20Kpa
  • Другие удары
  • 100KPa
  • Вакуумное отрицательное давление
  • 20MPa
Добавить в корзину
Другие товары этого продавца
¥10212руб.
¥1252 642руб.
¥25529руб.
¥501 057руб.
  • Информация о товаре
  • Фотографии
Цвет: 5KPa, 10KPa, 20Kpa, 30Kpa, 50KPa, 100KPa, 200Kpa, 500KPa, 1MPa, 1.6MPa, 2.0MPa, 3MPa, 5MPa, 10MPa, 20MPa, 40MPa, 60MPa, Другие удары, Вакуумное отрицательное давление, Доставка -100 кпа

Используя, чисто импортированный однополостный микрокомпьютер и чистый импортный усилитель импортированного вычислительного усилителя, сильный антиинтерферентный, малый дрейф температуры, низкое энергопотребление, обеспечение качества продукта.

добро пожаловатьПроконсультируйтесь с этим магазином!

Высокая точная температура дрейф в низкую.

Может поддержать тип ввода:

Максимальный диапазон напряжений: -100 кПа ~ 60 МПа;

Сигнал степени: PT100 (-199,9 ~ 800), PT1000(-199,9 ~ 800)

, K (0-1300), E (0-1000), S (0-1600), B (0-1800), J (0-1000), T (0-400), R (0-1600), N (0-1300), DS18B20 (-50-150)

Линейный сигнал: 0-400R, 0-4K, 0-75MV и другие сигналыСущность

Сигнал давления и сигнал уровня жидкости.Из -за увеличения дрейфа датчика добавляется функция очистки ключа.

Вы также можете подробно настроить другие входные сигналы и подробно связаться с консультациями магазина.

Питание: 12 ~ 25 В постоянного тока, рекомендуется проконсультироваться перед использованием.

Вывод: 485 (Стандартный протокол Modbus) (Специальный индивидуальный интерфейс выходного сигнала, другие детали консалтинга.)

Перед заказом, пожалуйста, свяжитесь с этим магазином, чтобы подтвердить каждый параметр.

Основные устройства импортируются и сильны анти -интерфейсы.

Часть соглашения:



один,Обзорprefix = o ns ="urn:schemas-microsoft-com:office:office"

Этот протокол связи принимает стандартный протокол Modbus. Используемый режим передачиRTUмодель.ModbusСоглашение является своего рода мастером-Из протокола.

Есть только одно устройство, которое можно отправить на линию в любое время.Обмен информацией на главной станции, и только она может ее инициировать.Это займет вращение станции.Если основная станция не одобрена, с станции не может быть отправлено никакого сообщения.Прямая связь может быть выполнена со станций.

Камень протокола не содержит ни одного байта для головы сообщений или байта сообщений.

Его определение следующее:

Из адреса станции

Запрашиваемый код

данные

CRC16



Адрес сайта:- Адрес должен быть1приезжать247между.

- Каждый адрес должен быть уникальным в среде сетевого оборудования.

данные    :

CRC16 :   цикл избыточных параметров проверки.

Время интервала длиннее или равно3.5Когда символы, это конец кадра.



1, Настройки порта связи

Метод связи   Асинхронный интерфейс последовательной связи, такой какRS-485,RS-232,RS-422Подожди

Поттер     2400, 4800,9600, 19200bps(Параметры SET прибора могут быть изменены друг от друга, по умолчанию 9600)

2, Формат данных байта

. Одна стартовая позиция

. Восьмибит бит данных

. Одна позиция остановки

. Нет проверки

1

*

*

*

*

*

*

*

*

1

   1 начальная позиция                 8 -бит данных                    1 остановка остановка



3. Формат рамы прибора для связи

Дана следующая таблицаКоличество инструментов отображения компании работает в режиме машиныизModbusФункционируйте и укажите его предел.



От номера станции:Нативная машинаАдрес инструмента,Адрес должен быть1приезжать247Между и адресом инструмента на одной автобусе нельзя повторить.

Когда адрес равен 0, он используется для функций вещания, и в настоящее время эффективна только функция письма.Одиночный байт.

 Код функции:“Читать&rdquo&LDQUO”Одиночный байт.

Функциональный код

Modbusимя

Функциональное имя

транслировать

Один разNМаксимальное значение

3 (0x03)

Read Holding Registers

Читать n Значение регистрации

NO

24

16 (0x10)

Write Multiple Registers

Написать n Значение регистрации

YES

24



Первый адрес отправителя:Адрес первого внутреннего реестра, который будет прочитан.Два байта.КаждыйВнутренний реестрДанные значения - двойной байт.

  Количество регистров:Количество внутренних регистров, которые будут прочитаны или изменены.Два байта.

  Количество байтов читается:Общее количество данных данных внутреннего реестра.Одиночный байт.

     CRC16:Параметры проверки круговой избыточности.













   1) читатьNОдно выходное слово: функция3

Примечание: Hi = Байты высокого уровня,Lo = Низкие байты.

Эта функция может использоваться для чтения параметров, независимо от типа.

Основной запрос станции

С номера станции

0x03

Первый адрес отправителя

Количество регистров

CRC16

Hi

Lo

Hi

Lo

Lo

Hi

        1 байт     1 байт         2 байт              2 байт               2 байт



Стоящий ответ

С номера станции

0x03

Количество байтов читается

Стоимость первого регистра

……

Конечное значение регистра

CRC16

Hi

Lo



Hi

Lo

Lo

Hi

1байт   1байт    1байт        2 байт               2 байт          2 байт





пример1:Используйте функцию3Прочитайте станцию1Вверх1Слово (адрес0003H, См. График)

Основной запрос станции

0x01

0x03

0x00

0x03

0x00

0x01

0x74

0x0A

        1 байт     1 байт         2 байт              2 байт               2 байт



Стоящий ответ

0x01

0x03

0x02

0x00

0x11

0x78

0x48

         1байт       1байт      1байт             2байт                  2байт



2) Написать 1 выходное слово: функция16(0x10Полем

Основная станция запрос;

С номера станции

0x10

Первый адрес отправителя

Количество регистров

Количество байтов

Данные первого слова

……

CRC16

Hi

Lo

Hi

Lo

0x02

Hi

Lo

Lo

Hi

      1байт  1байт      2 байт          2 байт       1байт         2байт                2байт



Стоящий ответ

С номера станции

0x10

Первый адрес отправителя

Количество регистров

CRC16

Hi

Lo

Hi

Lo

Lo

Hi

1байт   1байт          2 байт                    2 байт                2 байт





3) Аномальный ответ

Он вернет ненормальный ответ, когда запрос, который не может быть отправлен на него со станции.

Формат ненормального ответа:

Из адреса станции

Код ответа

код ошибки

CRC16

Lo

Hi

1байт     1байт      1байт          2 байт



Код ответа:Запросить функциональный код + 0x80(Самый высокий бит размещен как1К.(Читайте: 0x83&nbsp ;; напишите как 0x90)

код ошибки:

1 = В запросе вам необходимо получить доступ к адресу регистра не в пределах диапазона адресов регистра.

2 = (Пластиковый стартовый адрес+максимальное значение 11 ;5Полем

3 = От защиты от станции, разблокировка требует модифицированной позиции логотипа LCK.

4 = Данные данных превышают данные.

метрВнутренний параметр Соответствует таблица адреса (диапазон: 0--161):



Совет: Получите команду значения измерения, адрес1 Код команды  01 03 00 0b 00 01 f5 c8

1. Прочитайте значение измерения:
Отправить: 01 03 00 0B 00 01 F5 C8
Ответ: 01 03 02 00 00 B8 44


Конкретный контент: Пожалуйста, свяжитесь с этим магазином для консультации.
