台湾贝克莱斯 IR816C онлайн -шаблоны IR816B Инфракрасный тестер
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Инструкция по применению

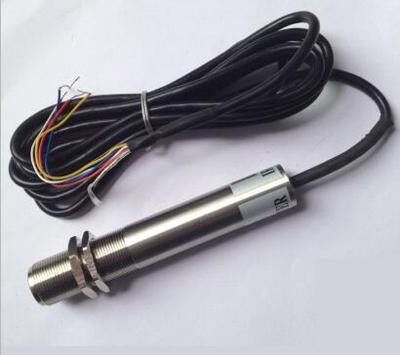

Инфракрасный зонд испытаний на температуру
модель IR816A/B
Особенность продукта:
◆ Инфракрасная температурная зонда представляет собой многоподобный зонд измерения экономической температуры одной цепи интегрированной схемы обработки сигналов и цепей температуры окружающей среды.
◆ Это полностью откалибровано по заводу, что делает его многоподобным, компактным, высоким уровнем температуры инфракрасной температуры.
◆ Это эффективная головка измерения температуры (такая как загрязнение, влажность, среда электрических помех и т. Д.), Которая может использоваться в качестве конструкции нового продукта и интеграции системы.
Место применения:
◆ Датчик температуры не -контакта
◆ Руковолочное или промышленное измерение температуры температуры.
◆ Электрическое оборудование, кабельное соединение
◆ Сломан шкаф, трансформатор
◆ Мониторинг сбоя электрических панелей
◆ Автомобиль, микроволновая печь, кондиционер
◆ Газовая плита, OEM, железная дорога
◆ Табак, пищевые продукты и упаковочный механизм.

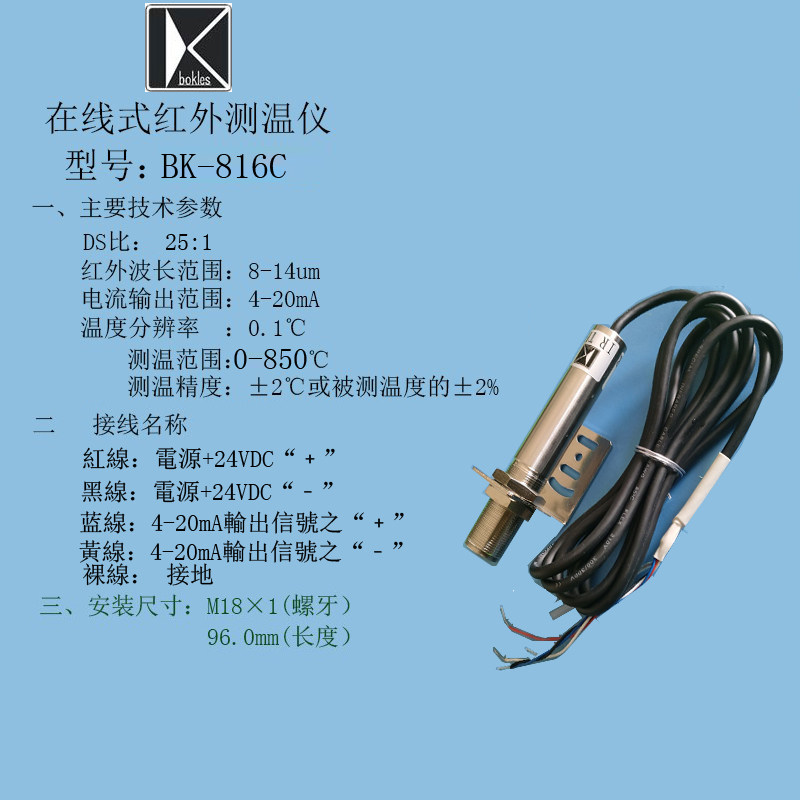

Основные Характеристики:
Модель: IR-816A/B
Измерение температуры: Введите A 0 ～ 350 ℃
Тип B 0 ～ 500 ℃
Тип C 0 ～ 850 ℃
D: с 25:1
Точность (высокое значение):±2 % или±2 ℃:
Время отклика: 250ms
Датчик: Горячая электрическая куча (8-14 мкм)
источник питания +24VDC
Температура окружающей среды: 0-75 ℃
Температура хранения: -20-85 ℃
Метод проводки зонда:
◆ Красная линия: мощность+24 В постоянного тока "﹢"
◆ Белая линия: мощность+24 В постоянного тока "﹣"
◆ Синяя линия: выходной сигнал 4 ~ 20 мА "﹢"
◆ Желтая линия: 4 ~ 20 мА выходной сигнал "﹣"
◆ Голая линия: земля
Примечание:
1. Требования к питанию: обратите внимание на диапазон напряжения источника питания и полярности соединения.Проводка должна быть правильной, в противном случае она повредит зонд!
2. Держите объектив в чистоте.Вы можете использовать мягкий хлопок с спиртом, чтобы вытереть грязь или пыль на объективе.
3. Если цель измеренной цели имеет более яркий фоновый свет (особенно солнечный свет или сильный свет), это повлияет на точность измерения.Метод сильного света, который может покрыть целевую часть прямого света, чтобы устранить помехи подсветки
※ Диаграмма структуры прибора:
※ Легкая дорожная карта и принцип:
Серия онлайн -инфракрасный зонд неверен
Контактная инфракрасная измеренная система, инфракрасная зонд точно измерен
Энергия, излучаемая весом объекта и преобразует энергию в температуру
Сигнал
Диаметр диаграммы точки обнаружения изменяется с расстоянием термометра.
※ Расстояние и размер световой точки:
Размер измерения, который вы готовите к измерению, определяет расстояние между целью и зондом, и размер точки света не может превышать размер цели; Полем
※ Механическая установка:
Все зонды оснащены одним 1 -метровым кабелем и двумя установками.
Ver.1.1 08/09/08
