Экспортный лазерный инструмент для экспорта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Лазерное вмешательство
| Цвет: | Лазерное вмешательство |
- Техническая поддержка профессионального лазерного интерференционного инструмента, подлинное место, низкая цена.
- Схемы измерения и цены, добро пожаловать в обсуждение.
-
- Метод частоты:Двойная частота тепловой частоты лазера
- Частая точность:0.05ppm
- Линейная точность измерения:0,5 м.ppm (0-40) ℃
- Линейное расстояние измерения:(0-80) M (не требуется дистанционное линейное вложение)
- Точность измерения угла:±(0.02%R+0.1+0.02M)″ (RЧтобы отобразить значение;MДля измерения расстояния, единица: м), Разрешение: 0,01″
- Разрешение измерения:1nm
- Динамическая частота сбора:50KHz
- Разогрейте время:≤ 6 минут
- Диапазон рабочей температуры:(0-40) ℃
- Диапазон температуры окружающей среды:(0-40) ℃, Влажность окружающей среды: 0-95%
- Главная особенность:Широкий объем применения, высокая точность измерения и удобная работа
подробности
1. Введение продукта

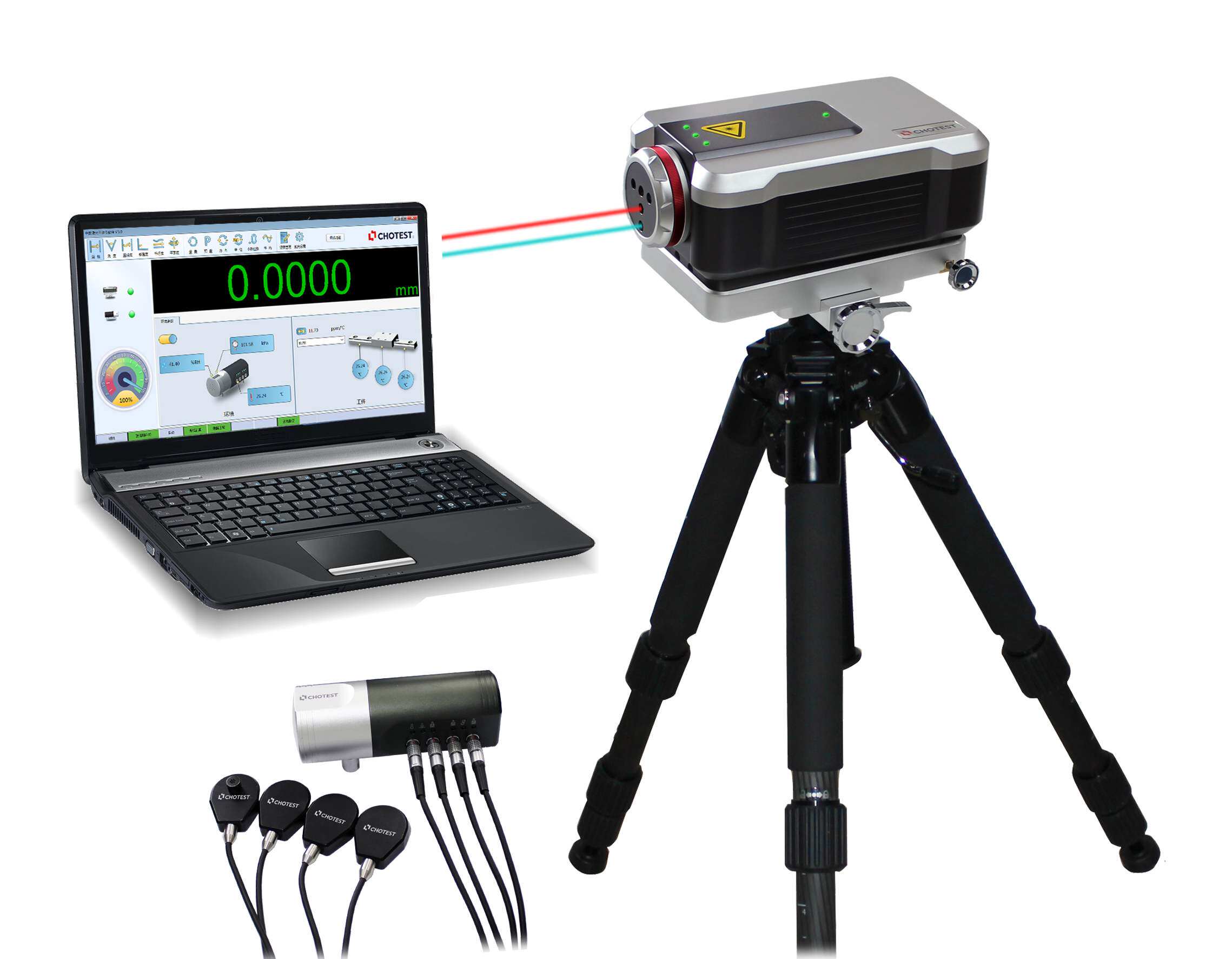

Лазерный интерференционный инструмент использует легкую волну в качестве носителя. Его длина волны света может непосредственно определять рис и может проследить источник до национального стандарта. Используется в производстве с высоким уровнем.
Лазерное вмешательствоСоединение, машины, электроэнергию, компьютеры и другие технологии интегрированы. Продукт принимает импортированный лазер с высокой высокой эффективностью, а его срок службы может достигать 50 000 часов; использование лазерной двойной вертикальной тепловой технологии может достичь высокой точности, сильной анти -анти - -Способность Interference, длительный длинный выходной выход для лазерной частоты с хорошей стабильностью; использование сбора, кондиционирования и сегментации высокоскоростного интерференционного сигнала может достичь максимальной скорости измерения 4 м/с и нано -уровня разрешения; с использованием высокого разрешения. Модули экологической компенсации могут достичь лазерной длины волны, а материалы могут быть достигнуты автоматической компенсацией; высокопроизводительные системы управления компьютером и технологии программного обеспечения, поддержка китайского, английского и русского языка, дружелюбный мужчина -махин, процесс эксплуатации руководства, простой управление записями.
Лазерный интерференционный прибор имеет преимущества высокой точности измерения, большого диапазона измерений, быстрой скорости измерений и высокого разрешения при измерении с самой высокой скоростью. В сочетании с различными оптическими зеркальными группами он может достигать линейного измерения, угла, линейности, вертикальности, параллели , Степень плоскости ждать высокого уровня измерения геометрии.С помощью сотрудничества динамического программного обеспечения измерения лазерного интерференционного прибора SJ6000, можно достичь динамического измерения и обнаружения производительности линейного смещения, угла и линейности, а также динамического анализа смещения, скорости, ускорения, амплитуды и частоты, таких В качестве анализа вибрации, винтовые направляющие направляющие направляющие направляющие динамические характеристики, анализ характеристик отклика системы вождения.
2. Конфигурация продукта
Система лазерных интерференционных инструментов имеет множество модульных компонентов и может выбирать различные компоненты в соответствии с конкретными потребностями измерения.Группа главного зеркала указана на рисунке ниже, по порядкуЛинейная зеркальная группа, зеркальная группа, линейная зеркальная группа, вертикальная зеркальная группа, плоская зеркальная группа, автоматическая точная поворотаСущность
в,Линейная зеркальная группаДля стандарта он состоит из зеркала линейного помех, линейного отражателя и зажимного отверстия.Может соответствовать точности позиционирования оборудования линейного смещения, повторного точности позиционирования, измерения и анализа обратного зазора, а также коррекции обратного зазора и компенсации расстояния винта.
2. Принцип работы
Лазерный запуск одночастотный лучевой луче (Измерительный луч) застрелен во второй через световое зеркало. В отражателе эти два луча отражаются обратно в оптическое зеркало и возвращаются в лазер после воссоединения. Среди них будет детектор, следующий за интерференциями между ними. Балки (см. Рисунок).Если в диапазоне света нет изменений, детектор найдет стабильный сигнал между полюсами фазовой длины и посудонентными помехами.
Если оптический диапазон плохой, обнаружение найдет сигнал изменения между фазовой длиной и интерференцией фазовой дисперсии при изменении света. Различия изменяются.
3. Функциональные характеристики продукта
◆Высокая точность
Лазерный интерференционный инструмент принимает технологию помех в качестве ядра, а его легкая волна может напрямую определять рис.Использование лазерной двойной вертикальной технологии тепловой частоты может достичь лазерной частоты с высокой точностью, сильной антиинтерференциальной способностью и хорошей долгосрочной стабильностью; модуль экологической компенсации с высокой оценкой может реализовать автоматическую длину волны лазера; Конструкция разделения, избегание нагрева помех зеркал и обеспечение стабильного и надежного оптического пути.
◆Функциональный
● Высокая точность измерения линейного, угла, линейности, вертикальности, параллелизма, степень плоскости, оси вращения и т. Д.
  ●  обнаруживаемая точность линейного позиционирования, повторяющаяся точность позиционирования и т. Д. Спортивного оборудования с точным направляющая;
  ●  может достичь измерения синхронизации двойной оси на машинном инструменте Longmen;
  ●  может достичь измерения и калибровки оси вращения машинного инструмента;
  ●  автоматически генерируют формы компенсации ошибок в соответствии с методом компенсации, установленным пользователем, и обеспечивают основу для исправления ошибок оборудования;
  ●  имеет динамические функции измерения и анализа, включая анализ смещения, анализ скорости, анализ ускорения, амплитудный и частотный анализ и т. Д.
  ●  Руководство по поддержке или автоматическая экологическая компенсация.
◆Программное обеспечение
  ●  дружелюбный человек -махин интерфейс;
  ●  богатый модуль функции приложения;
  ●  Wizard -Тип процесс работы;
  ●  простое управление записями;
  ●  поддержка китайских, английских и русских интерфейсов;
  ●  Поддержка Enterprise Exclusive Semplate Campuzation.
-
