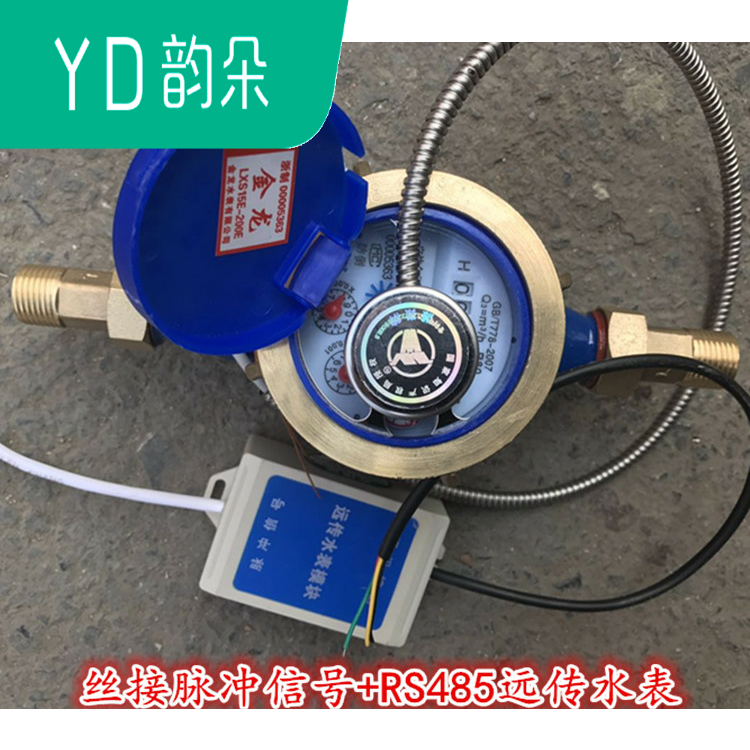

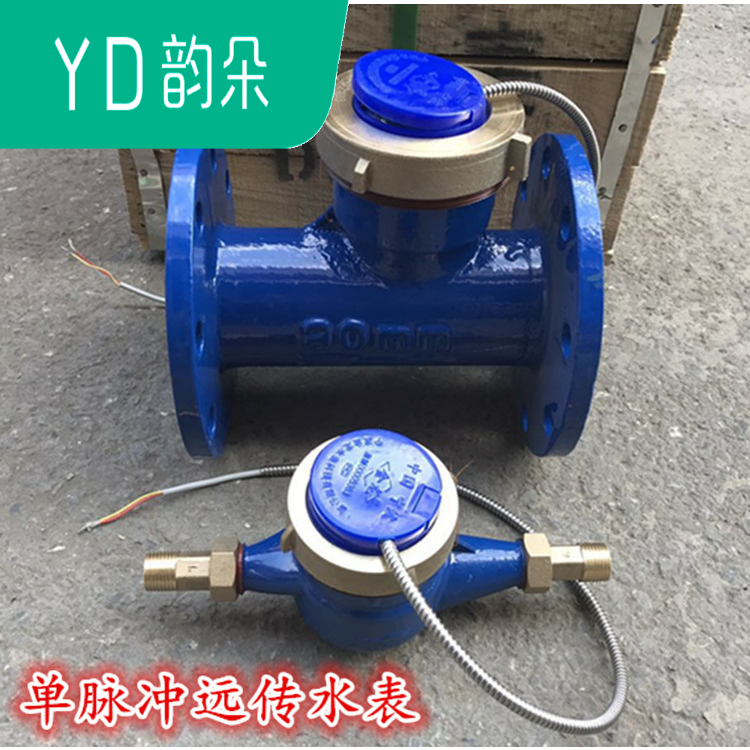

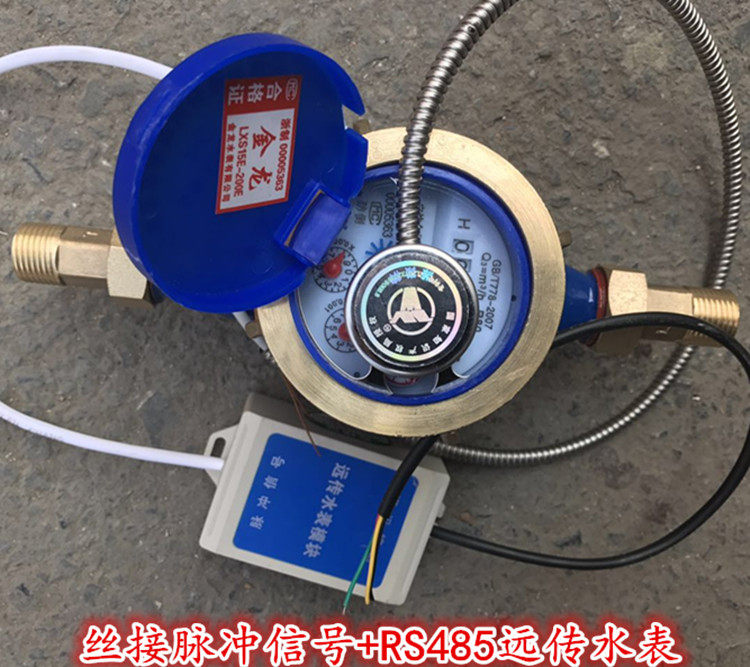

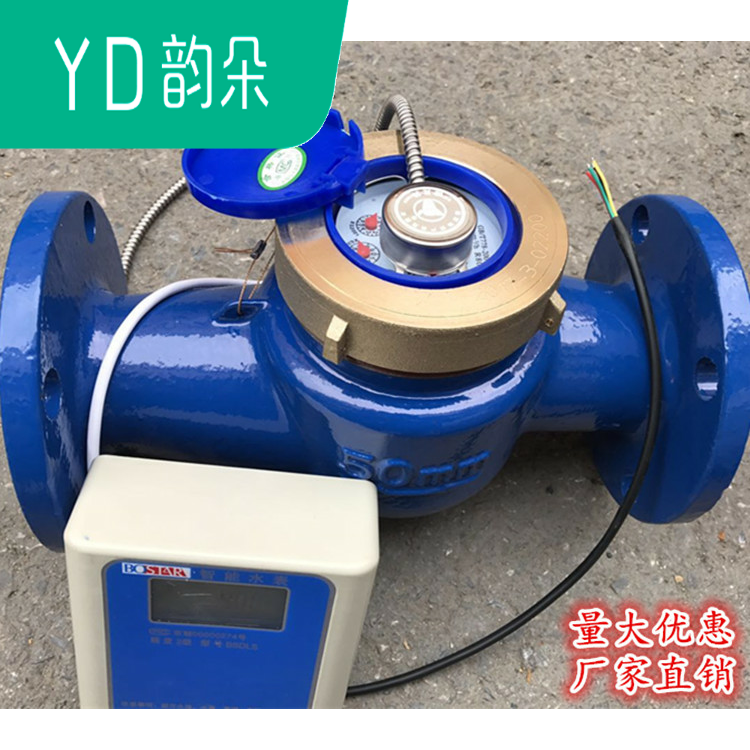

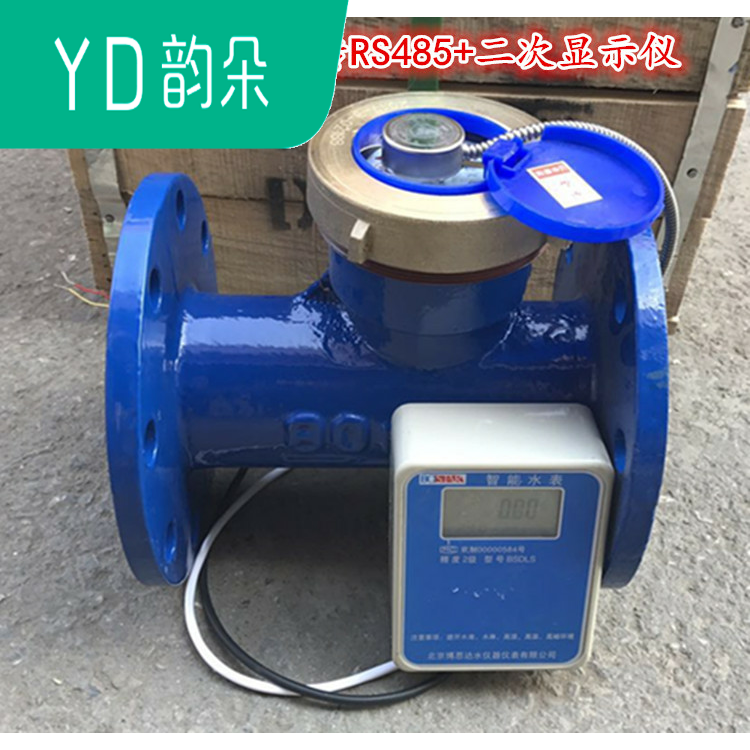

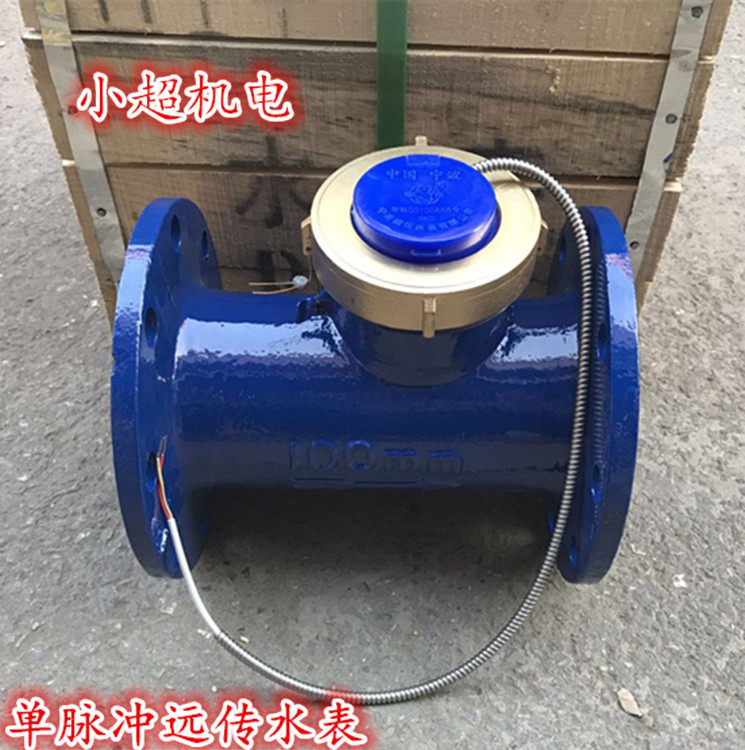

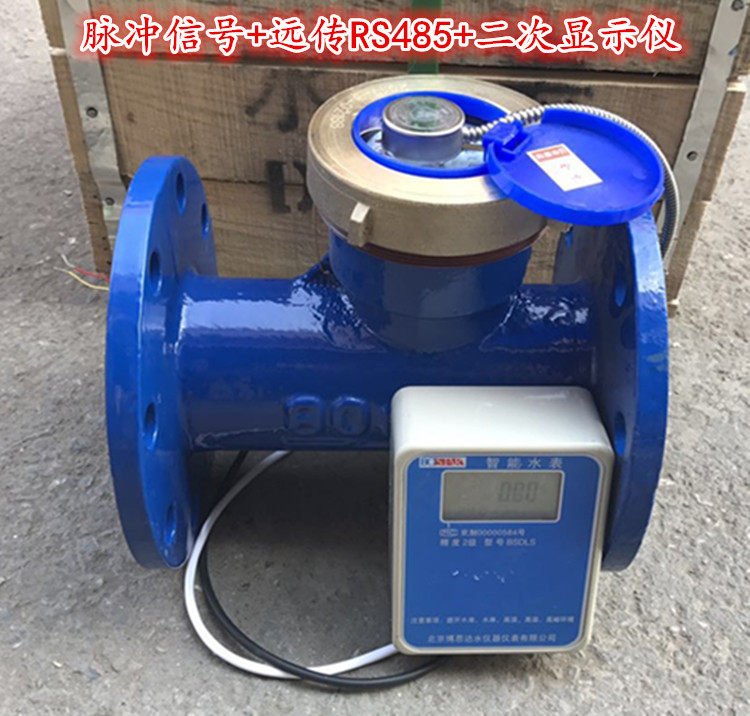

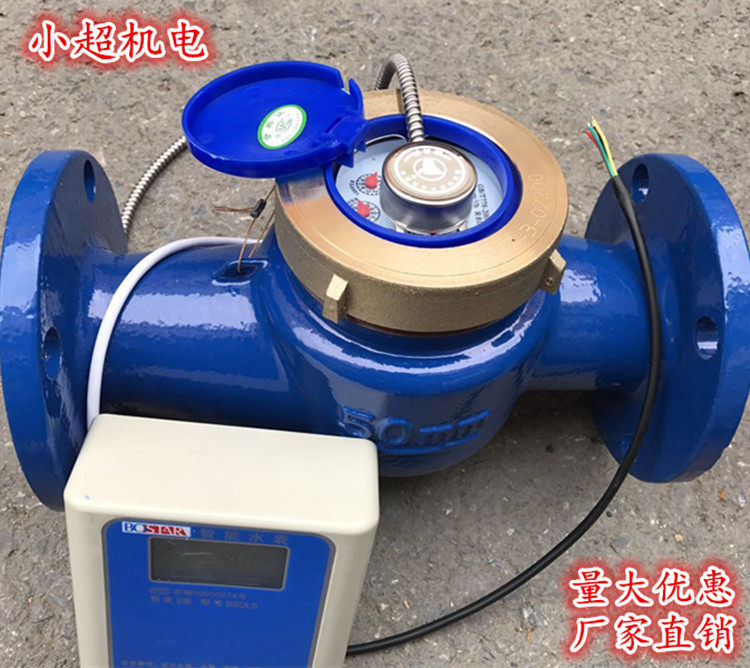

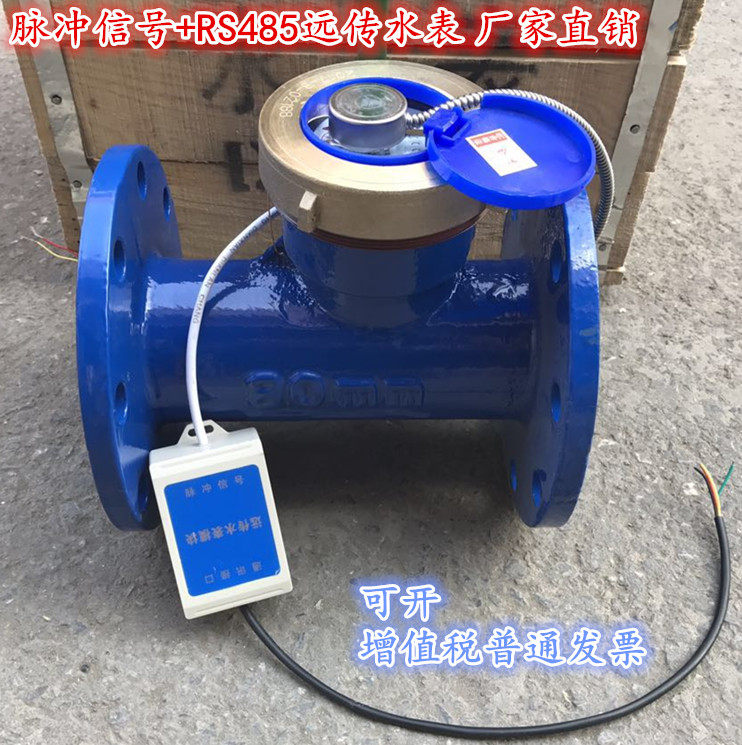

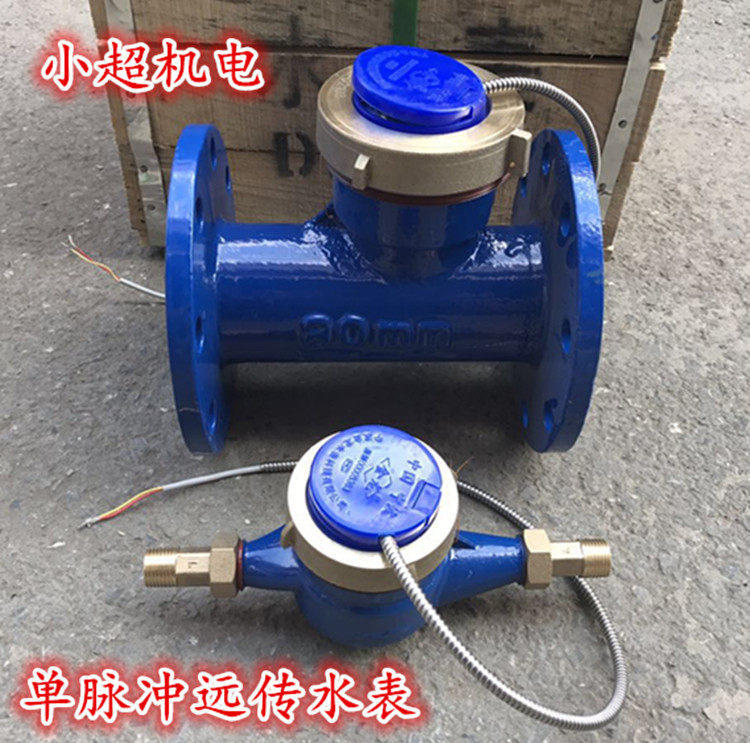

RS485 Yuanchuan Pulse Signal Meter Meter Дистанционный прибор для прибора горячей воды DN15 20 50 100

Цена: 5 414-32 174руб.    (¥256.2)
Артикул: 611494831427

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:韵朵家居旗舰店
Адрес:Цзянсу
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Yuan Chuan Pulse+RS485 Mold Water Meter DN80
  • Yuan Chuan Pulse+Вторичный прибор для отображения холодной воды DN40
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN65
  • Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN50
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN25
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN40
  • Пульс -сигнал холодной воды DN40
  • Пульс -сигнал холодной воды DN65
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN15
  • Пульс -сигнал холодной воды DN100
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN20
  • Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN20
  • Пульс -сигнал измеритель холодной воды DN20
  • Пульс -сигнал измеритель холодной воды DN80
  • Пульс -сигнал измеритель холодной воды DN15
  • Пульс -сигнал измеритель холодной воды DN32
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN32
  • Пульс -сигнал измеритель холодной воды DN25
  • Yuan Chuan Pulse+RS485 Mold Water Meter DN100
  • Пульс -сигнал холодной воды DN50
  • Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN25
  • Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN15
  • Yuan Chuan Pulse+Secondary Display Instrument Meter DN32
  • Yuan Chuan Pulse+RS485 Счетчик холодной воды DN50
Добавить в корзину
Другие товары этого продавца
¥10.8229руб.
¥102.922 175руб.
¥31.5666руб.
¥12254руб.
  • Информация о товаре
  • Фотографии
Цвет: Пульс -сигнал измеритель холодной воды DN15, Пульс -сигнал измеритель холодной воды DN20, Пульс -сигнал измеритель холодной воды DN25, Пульс -сигнал измеритель холодной воды DN32, Пульс -сигнал холодной воды DN40, Пульс -сигнал холодной воды DN50, Пульс -сигнал холодной воды DN65, Пульс -сигнал измеритель холодной воды DN80, Пульс -сигнал холодной воды DN100, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN15, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN20, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN25, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN32, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN40, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN50, Yuan Chuan Pulse+RS485 Счетчик холодной воды DN65, Yuan Chuan Pulse+RS485 Mold Water Meter DN80, Yuan Chuan Pulse+RS485 Mold Water Meter DN100, Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN15, Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN20, Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN25, Yuan Chuan Pulse+Secondary Display Instrument Meter DN32, Yuan Chuan Pulse+Вторичный прибор для отображения холодной воды DN40, Yuan Chuan Pulse+вторичный прибор для дисплея холодной воды DN50

MODBUSВведение

(RTUмодель)

MODBUSВведение

Основная цель

     MODBUSМодуль подсчета используется для измерения количества объема переключения, который может измерить количество воды и газового счетчика с помощью электроники и газовых счетчиков, а также достичь удаленного мониторинга воды и газа.

Основные параметры производительности

Напряжение батареи:3.6VПредметы

Внешнее входное напряжение:12 VПредметы

Рабочий ток:3mAПредметы

Статический ток: меньше, чем5μAПредметы

Время фильтрации переключения:200msПредметы

Метод связи:RS485Предметы

Протокол:MODBUS(RTUмодель)Предметы

Скорость гончара:9600bpsПредметы

Проверка: без проверки;

Бит данных:8Позиция;

Остановиться кусочком:1Кусочек.



MODBUSСчет модульПротокол(RTUмодель)

1. Настройки связи

1. Скорость гончара:9600

2. Проверка: без проверки

3. Бит данных:8

4. Остановиться кусочком:1



modbusСоглашение

1, Читать операцию (03HПолем

адрес

Функциональный код

Высокий адрес

Портальный низкий уровень

Высокое положение количества регистров

Количество регистров низкое

CRCПроверка

CRCПроверять

XX

03

XX

XX

XX

XX

XX

XX



2Чтение операции Ответ (03HПолем

адрес

Функциональный код

Количество байтов

Высокий байт

……

Низкий байт

CRCПроверка

CRCПроверять

XX

03

XX

XX

……

XX

XX

XX



3, Операция записи (06HПолем

адрес

Функциональный код

Высокий адрес

Портальный низкий уровень

Высокий байт

Низкий байт

CRCПроверка

CRCПроверять

XX

06

XX

XX

XX

XX

XX

XX





4, Написать операцию Ответить (06HПолем

адрес

Функциональный код

Высокий адрес

Портальный низкий уровень

Высокий байт

Низкий байт

CRCПроверка

CRCПроверять

XX

06

XX

XX

XX

XX

XX

XX



5, Операция записи (10HПолем

адрес

Функциональный код

Высокий адрес

Портальный низкий уровень

Высокое положение количества регистров

Низкий уровень регистров

Количество байтов

Высокий байт

…

Низкий байт

CRCПроверка

CRCПроверять

XX

10

XX

XX

XX

XX

XX

XX

…

XX

XX

XX



6, Написать операцию Ответить (10HПолем

адрес

Функциональный код

Высокий адрес

Портальный низкий уровень

Высокое положение количества регистров

Низкий уровень регистров

CRCПроверка

CRCПроверять

XX

10

XX

XX

XX

XX

XX

XX



7,, ненормальный код

адрес

Функциональный код

Аномальный код

CRCПроверка

CRCПроверять

XX

XX

(Примечание3)

01H Незаконная функция

02H Нелегальный адрес данных

03H Незаконное значение данных

XX

XX

Примечание3 :

Аномальный код является позицией нормального кода функции1, Например, операция чтения03HАномальный код функции83H, Написать одно слово06HАномальный код функции86HНаписано несколько слов10HАномальный код функции90HСущность



8, Адрес регистрации

имя

Зарегистрировать адрес

Количество байтов

работать

Примечание

Адрес устройства

0200H

2

читать

00HПрочитайте адрес по порядку

Кумулятивный трафик

0202H

4

читать/писать

Примечание1

МЕТР СОСТОЯНИЕ

0206H

2

читать

Примечание2

Двойное значение

0208H

2

читать/писать

Примечание1Интерпретация

Примечание1:

Совокупный трафик есть4Шестнадцатеричное количество индивидуальных байтов спереди, низкое положение позади, а кумулятивный поток используется в Unsighted32 Битовые данные (2Слова).

Такие как: фактические данные123456, Затем сохранить высокие слова0x0001, Низкое сохранение слов0xE240Сущность

Единица: рассчитывается в соответствии со значением множителя, которое вы написали, этот счетчик воды не участвует в расчете, зафиксируется только фактическое значение импульса.

Например, значение множителя, которое вы пишете, является репрезентативным00Hпредставлять1Пульс только для1куб,01Hпредставлять0.1куб,02Hпредставлять0.01Куб, затем данные123456Отдельный123456куб;12345.6куб;1234.56Куб, рассчитывать и обработать его в программе верхней машины.



Примечание2:

Статус жениха

7

6

5

4

3

2

1

0

Бессмысленный

Бессмысленный

Бессмысленный

Бессмысленный

Бессмысленный

0Сейчас не недостаток в электричестве для батарей

Бессмысленный

Бессмысленный











1Для текущего батареи отсутствия электричества









В третьем, например:

Предположим, что адрес таблицы01(Область адреса таблицы1-247Полем

Количество таблеток123456(16Прогрессивный: 01E240HПолем

01 10 02 02 00 02 04 00 01 E2 40 73 86   13Байт

Напишите нижнюю часть стола назад:  01 10 02 02 00 02 E1 B0      8Байт

Вернуться, когда ненормально:    01 90 03 0C 01          5Байт(Незаконное значение данных)

----------------------------------------------------------------------------------------------



Кумулятивное чтение таблиц:     01 03 02 02 00 02 64 73      8Байт

Прочитайте совокупный возврат:   01 03 04 00 01 E2 40 E2 A3   9Байт

Вернуться, когда ненормально:   01 83 03 01 31              5Байт

-----------------------------------------------------------------------------------------------

Адрес чтения:     00 03 02 00 00 01 84 63      8Байт

возвращаться:         01 03 02 00 01 79 84         7Байт

Уведомление!При чтении адреса таблицы автобус может быть подключен только на автобусе.1Просто таблица.

В -четвертых, описание проводки:

     используйте высокое качествоRS485изменятьRS232Преобразователь и правильная проводка, оборудованные требованиями, которые соответствуют требованиям12VМощность, используйте полистирол двойной скручен с помощью экранирующей сети4Когда основной проволока длинна, зона поперечного сечения провода связи должна быть увеличена. Линия связи должна избегать электроэнергии с высоким энергопотреблением и сильных магнитных источников электрических помех и водонепроницаемой защиты.

Красная линия:+12V

   зеленая линия:GND

   Желтая линия:RS485 A

   Синяя линия:RS485 B

Примечание: осторожная проводка!Ошибка приведет к модулям подсчета повреждений.
