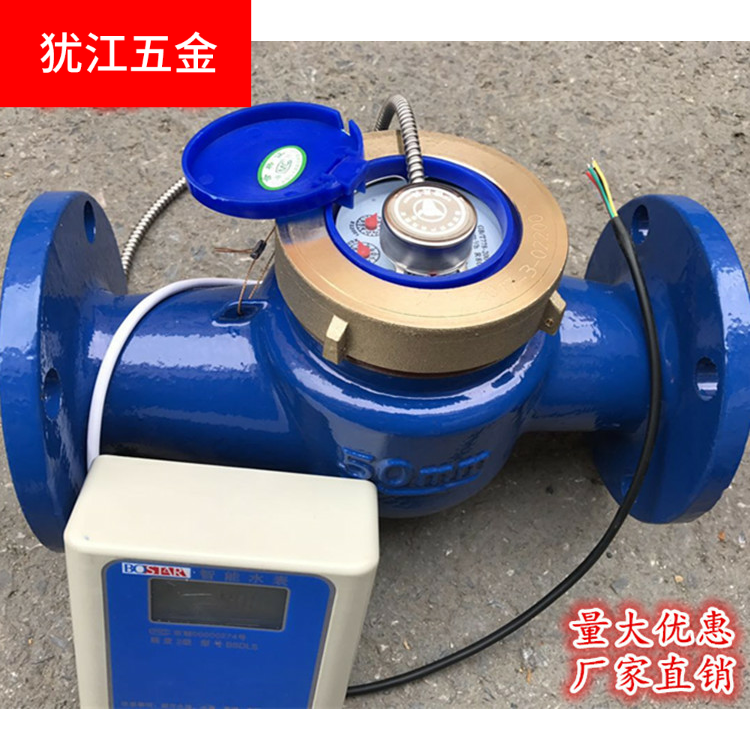

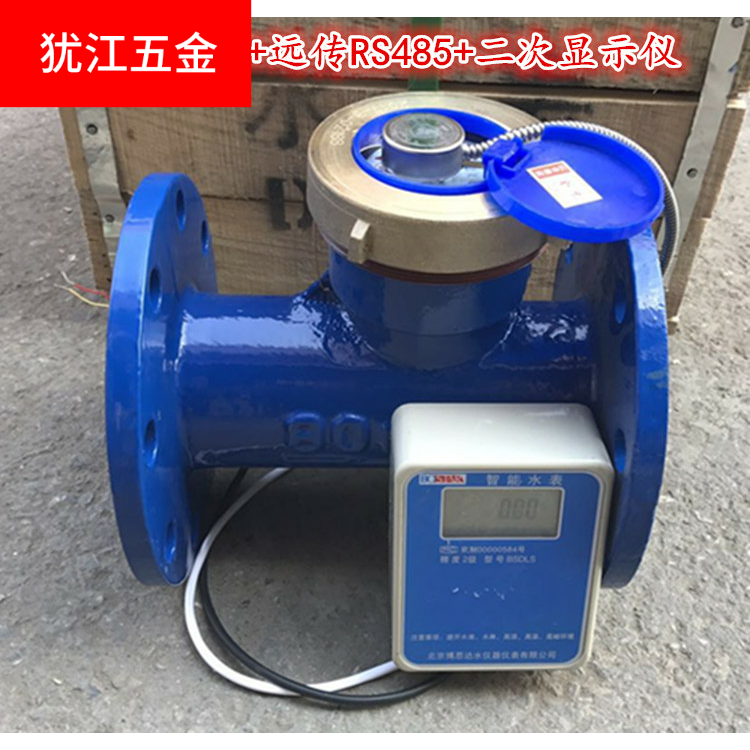

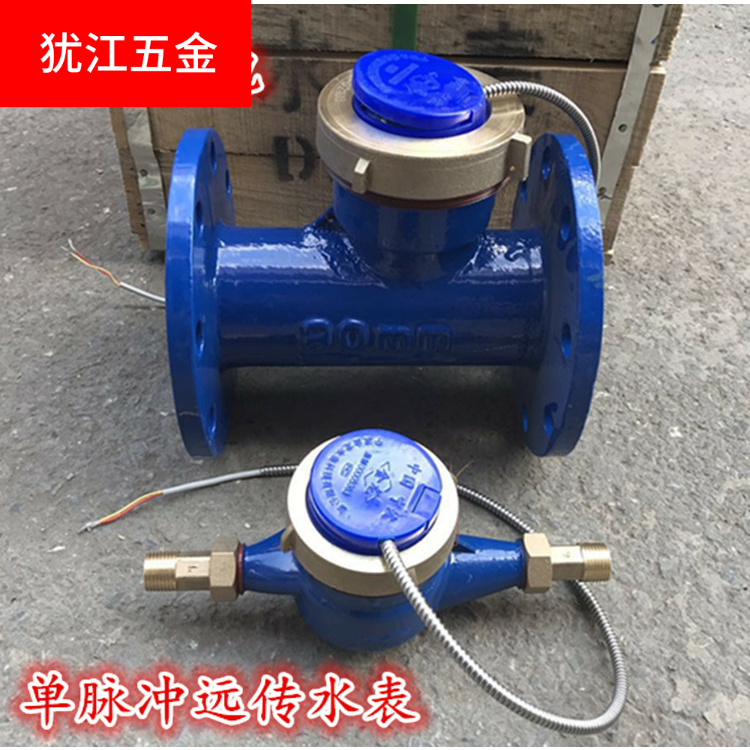

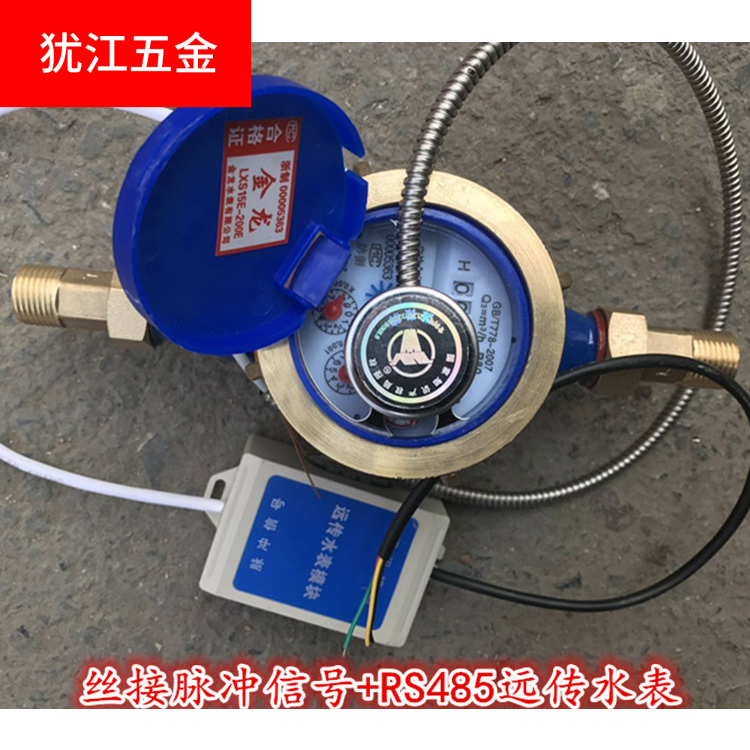

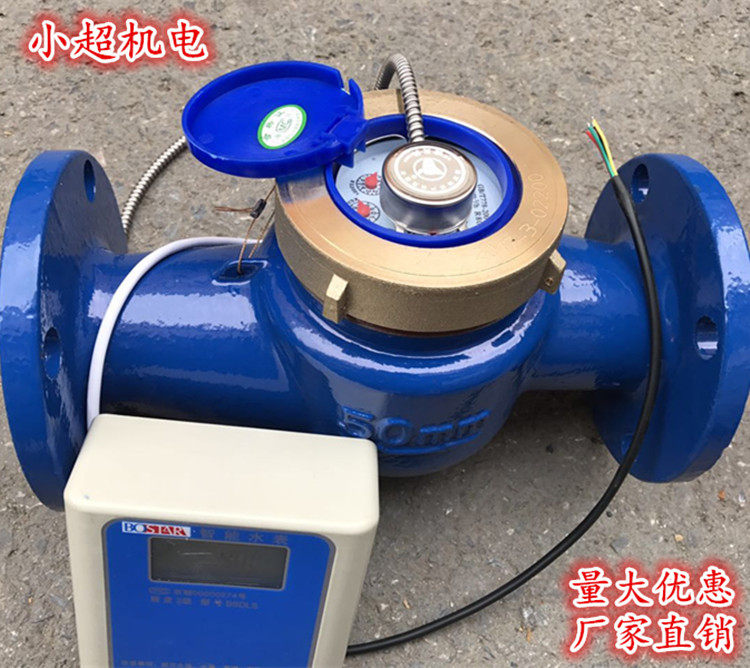

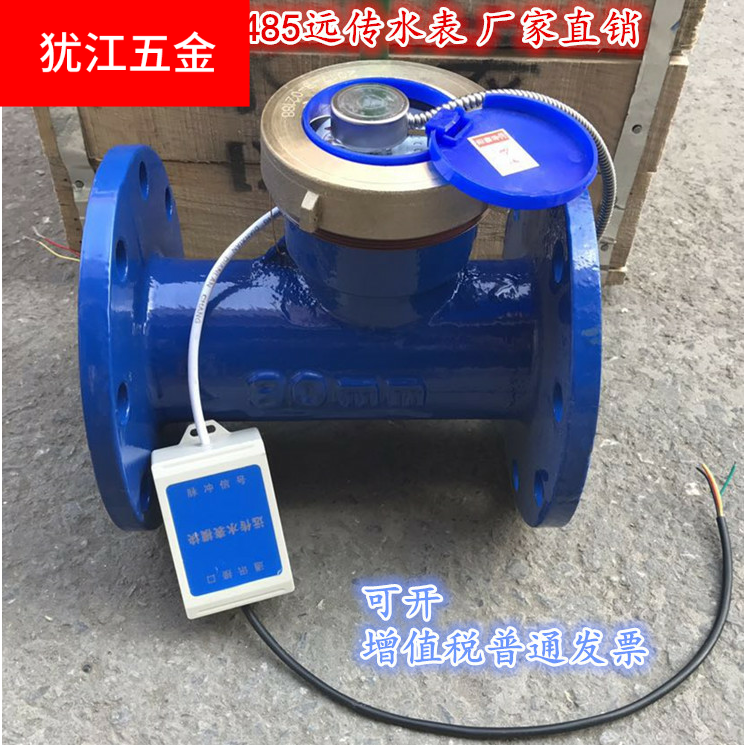

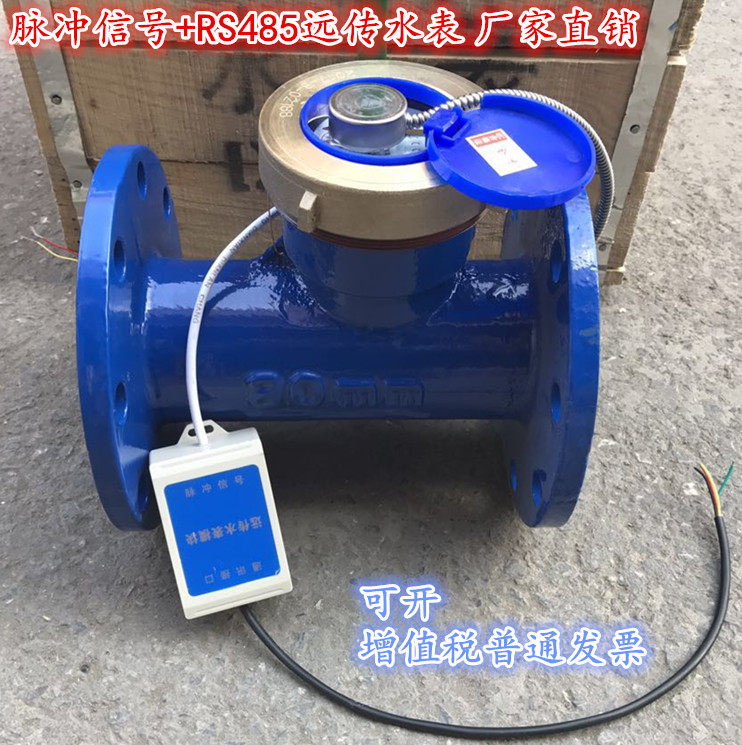

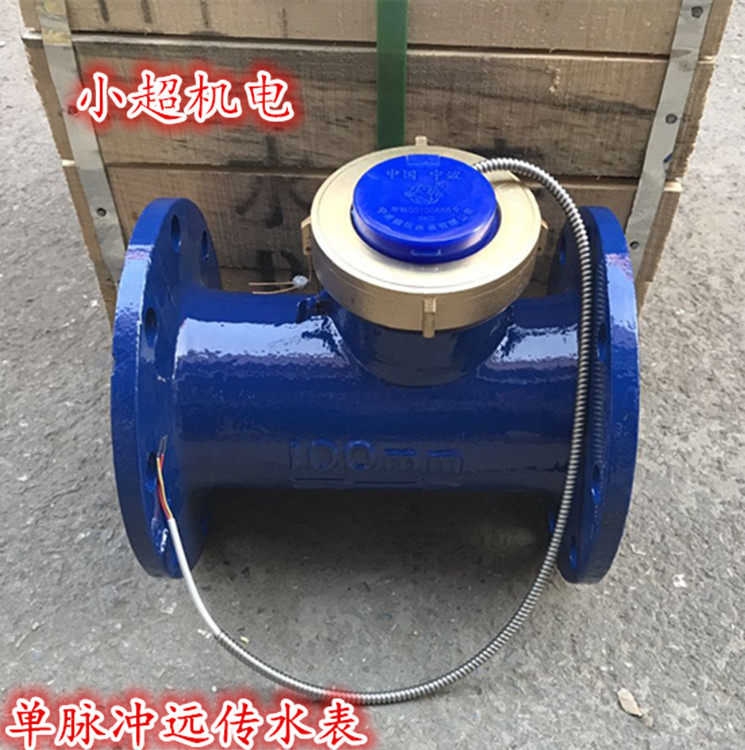

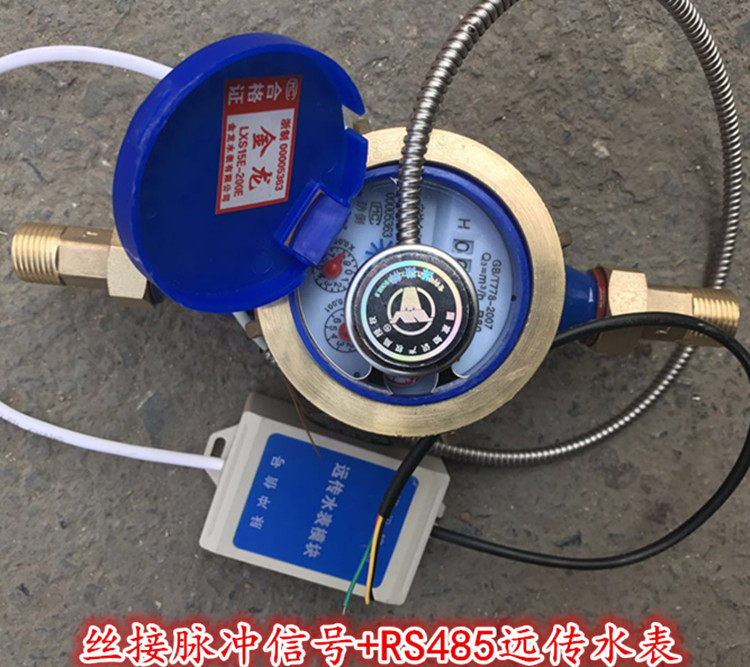

[RS485远传脉冲信号冷水表 远程二次显示仪热水表 DN15 20 50 100]

Цена: 5 414-32 174руб.    (¥256.2)
Артикул: 610930197649

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:犹江旗舰店
Адрес:Цзянсу
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • [远传脉冲+RS485冷水表DN80]

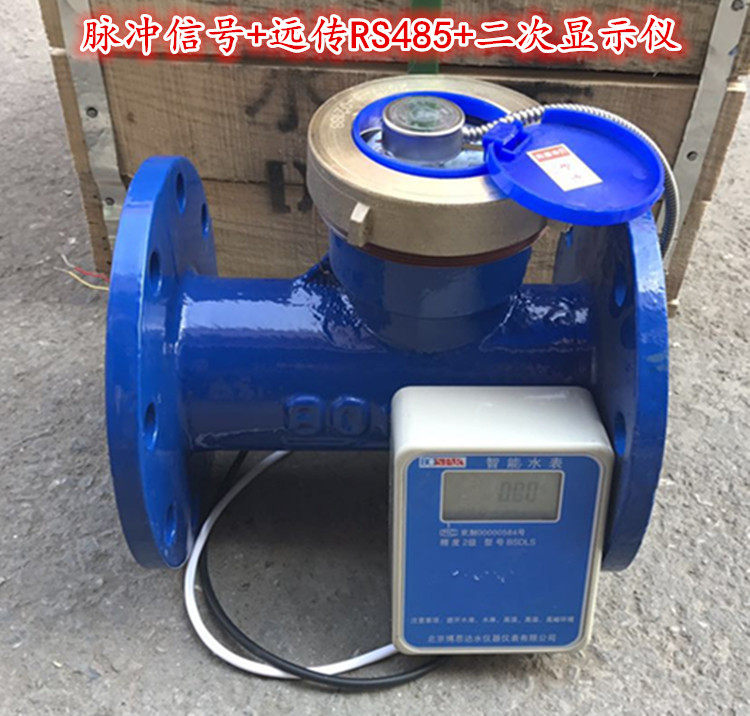

  • [远传脉冲+二次显示仪冷水表DN40]
  • [远传脉冲+RS485冷水表DN65]
  • [远传脉冲+二次显示仪冷水表DN50]
  • [远传脉冲+RS485冷水表DN25]
  • [远传脉冲+RS485冷水表DN40]

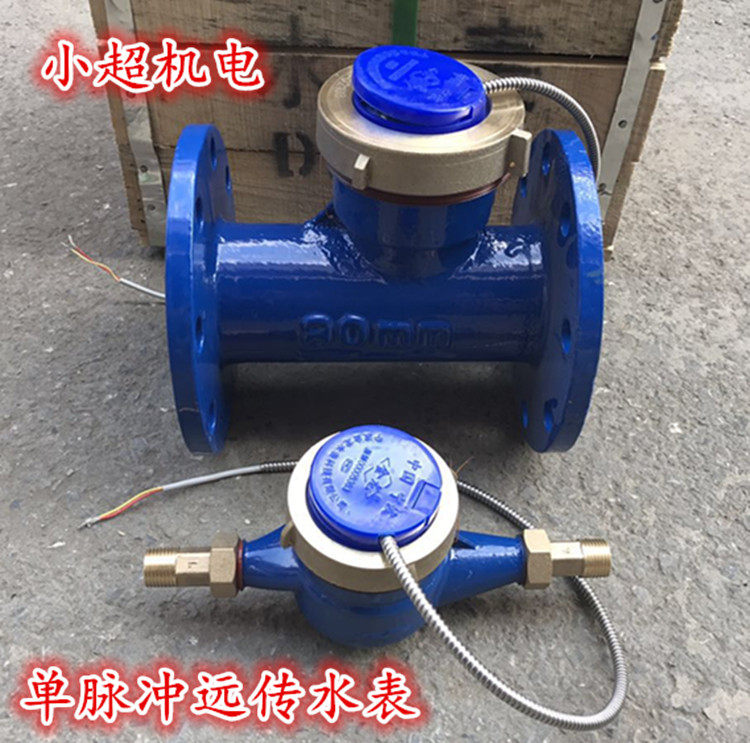

  • [脉冲信号冷水表DN40]
  • [脉冲信号冷水表DN65]
  • [远传脉冲+RS485冷水表DN15]
  • [脉冲信号冷水表DN100]
  • [远传脉冲+RS485冷水表DN20]
  • [远传脉冲+二次显示仪冷水表DN20]
  • [脉冲信号冷水表DN20]
  • [脉冲信号冷水表DN80]
  • [脉冲信号冷水表DN15]
  • [脉冲信号冷水表DN32]
  • [远传脉冲+RS485冷水表DN32]
  • [脉冲信号冷水表DN25]
  • [远传脉冲+RS485冷水表DN100]
  • [脉冲信号冷水表DN50]
  • [远传脉冲+二次显示仪冷水表DN25]
  • [远传脉冲+二次显示仪冷水表DN15]
  • [远传脉冲+二次显示仪冷水表DN32]
  • [远传脉冲+RS485冷水表DN50]
Добавить в корзину
Другие товары этого продавца
¥52.21 103руб.
¥427.59 004руб.
¥ 100 751 585руб.
¥ 200 1503 170руб.
  • Информация о товаре
  • Фотографии
Цвет: [脉冲信号冷水表DN15], [脉冲信号冷水表DN20], [脉冲信号冷水表DN25], [脉冲信号冷水表DN32], [脉冲信号冷水表DN40], [脉冲信号冷水表DN50], [脉冲信号冷水表DN65], [脉冲信号冷水表DN80], [脉冲信号冷水表DN100], [远传脉冲+RS485冷水表DN15], [远传脉冲+RS485冷水表DN20], [远传脉冲+RS485冷水表DN25], [远传脉冲+RS485冷水表DN32], [远传脉冲+RS485冷水表DN40], [远传脉冲+RS485冷水表DN50], [远传脉冲+RS485冷水表DN65], [远传脉冲+RS485冷水表DN80], [远传脉冲+RS485冷水表DN100], [远传脉冲+二次显示仪冷水表DN15], [远传脉冲+二次显示仪冷水表DN20], [远传脉冲+二次显示仪冷水表DN25], [远传脉冲+二次显示仪冷水表DN32], [远传脉冲+二次显示仪冷水表DN40], [远传脉冲+二次显示仪冷水表DN50]

MODBUS[计数模块简介]

[（]RTU[模式）]

MODBUS[计数模块简介]

[主要用途]

     MODBUS[计数模块用于计量开关量的个数，与电子远传水、气表配套可计量远传水、气表的用量，实现水、气用量的远程监控。]

[主要性能参数]

[电池电压：]3.6V[；]

[外部输入电压：]12 V[；]

[工作电流：]3mA[；]

[静态电流：小于]5μA[；]

[开关滤波时间：]200ms[；]

[通讯方式：]RS485[；]

[通讯协议：]MODBUS(RTU[模式])[；]

[波特率：]9600bps[；]

[校验：无校验；]

[数据位：]8[位；]

[停止位：]1[位。]



MODBUS[计数模块][通讯协议][（]RTU[模式）]

[一、通讯设置]

1. [波特率：]9600

2. [校验：无校验]

3. [数据位：]8

4. [停止位：]1



modbus[协议]

1[、读操作（]03H[）]

[地址]

[功能码]

[个寄存器高位地址]

[个寄存器低位地址]

[寄存器数量的高位]

[寄存器数量低位]

CRC[校验低位]

CRC[校验高位]

XX

03

XX

XX

XX

XX

XX

XX



2[、读操作回复（]03H[）]

[地址]

[功能码]

[字节数]

[数据高字节]

……

[数据低字节]

CRC[校验低位]

CRC[校验高位]

XX

03

XX

XX

……

XX

XX

XX



3[、写操作（]06H[）]

[地址]

[功能码]

[个寄存器高位地址]

[个寄存器低位地址]

[数据高字节]

[数据低字节]

CRC[校验低位]

CRC[校验高位]

XX

06

XX

XX

XX

XX

XX

XX





4[、写操作回复（]06H[）]

[地址]

[功能码]

[个寄存器高位地址]

[个寄存器低位地址]

[数据高字节]

[数据低字节]

CRC[校验低位]

CRC[校验高位]

XX

06

XX

XX

XX

XX

XX

XX



5[、写操作（]10H[）]

[地址]

[功能码]

[个寄存器高位地址]

[个寄存器低位地址]

[寄存器的数量的高位]

[寄存器的数量的低位]

[字节数]

[数据高字节]

…

[数据低字节]

CRC[校验低位]

CRC[校验高位]

XX

10

XX

XX

XX

XX

XX

XX

…

XX

XX

XX



6[、写操作回复（]10H[）]

[地址]

[功能码]

[个寄存器高位地址]

[个寄存器低位地址]

[寄存器的数量的高位]

[寄存器的数量的低位]

CRC[校验低位]

CRC[校验高位]

XX

10

XX

XX

XX

XX

XX

XX



7[、异常码]

[地址]

[功能码]

[异常码]

CRC[校验低位]

CRC[校验高位]

XX

XX

([注]3)

01H [非法功能]

02H [非法数据地址]

03H [非法数据值]

XX

XX

[注]3 [：]

[异常码是正常功能码的位加]1[，如读操作]03H[的异常功能码为]83H[，写单个字]06H[的异常功能码为]86H[，写多个字的]10H[的异常功能码为]90H[。]



8[、寄存器地址]

[名称]

[寄存器地址]

[字节数]

[操作]

[备注]

[设备地址]

0200H

2

[读]

00H[为单只读地址]

[累计流量]

0202H

4

[读]/[写]

[注]1

[表具状态]

0206H

2

[读]

[注]2

[倍率值]

0208H

2

[读]/[写]

[见注]1[中的解释]

[注]1[：]

[累计流量为]4[个字节的十六进制数，高位在前，低位在后，累计流量采用无符号的]32 [位数据（]2[个字）。]

[如：实际数据为]123456[，则高位字保存]0x0001[，低位字保存]0xE240[。]

[单位：根据您写入的倍率值计算，本水表不参与计算，只记录实际脉冲值。]

[比如，您写入的倍率值为分别表示为]00H[代表]1[个脉冲只为]1[立方、]01H[代表]0.1[立方、]02H[代表]0.01[立方，那么数据]123456[分别为]123456[立方；]12345.6[立方；]1234.56[立方，由您在上位机程序中进行计算和处理。]



[注]2[：]

[表具状态位]

7

6

5

4

3

2

1

0

[无意义]

[无意义]

[无意义]

[无意义]

[无意义]

0[为现在电池不缺电]

[无意义]

[无意义]











1[为现在电池缺电]









[三、举例说明：]

[假设表地址为]01[（表地址范围]1-247[）]

[写表底数]123456[（]16[进制：] 01E240H[）]

01 10 02 02 00 02 04 00 01 E2 40 73 86   13[个字节]

[写表底数返回：]  01 10 02 02 00 02 E1 B0      8[个字节]

[异常时返回：]    01 90 03 0C 01          5[个字节]([非法数据值])

----------------------------------------------------------------------------------------------



[读表累计：]     01 03 02 02 00 02 64 73      8[个字节]

[读累计返回：]   01 03 04 00 01 E2 40 E2 A3   9[个字节]

[异常时返回：]   01 83 03 01 31              5[个字节]

-----------------------------------------------------------------------------------------------

[读表地址：]     00 03 02 00 00 01 84 63      8[个字节]

[返回：]         01 03 02 00 01 79 84         7[个字节]

[注意！读表地址时，总线上只能连接]1[只表。]

[四、接线说明：]

   &[nbsp;请使用优质的]RS485[转]RS232[转换器并正确接线，配备符合要求的]12V[电源，使用带屏蔽网的聚苯乙烯双绞]4[芯线，通讯线路较长时应加大通讯导线的截面积，通讯线应避开大功率用电设备和强磁电干扰源，并做好防水保护。]

[红线：]+12V

 &[nbsp;绿线：]GND

 &[nbsp;黄线：]RS485 A

 &[nbsp;蓝线：]RS485 B

[注意：谨慎接线！错误将导致损坏计数模块。]
