Описание товара
Характеристики измерителя воды: RS485 Communication; Work Electricity 3.6V-24V;поддерживатьmodbusСоглашение/188 Протокол; длинное расстояние передачи может достигать 1000 метров; водонепроницаемая производительность достигает водонепроницаемого уровня IP68; цифровой формула электронного импульса; цифровой дисплей; связь содержит мгновенные пакеты данных о трафике; исключает пустые повороты, измеряйте точность 0,00001M3.
1. Схема освобождения с низкой продолжительностью жизни, схема освобождения
Сенсор с нулевым потреблением магнитного туннеля, технология потери мощности процессора, низкий статический рабочий ток, встроенный в большую теорию лития литийной батареи в течение 30 лет, фактическая работа в течение более 10 летСущность
Нет необходимости заменять аккумулятор и другие схемы для обслуживания.Автоматически переключитесь на иностранные электроэнергии, когда источник питания используется для сохранения внутреннего энергопотребления.Внешний рабочий ток электроэнергии составляет всего 0,3 мА, а система удаленной передачи литийной батареи работала более 6 лет.
2. Нелинейная компенсация кривизны достигает полного диапазона точных измерений
Эта серия электронных счетчиков воды принимает многоуровневую нелинейную кривую компенсации, а точность обычно используемой точности потока составляет 0,05%.Объем воды отображается в 9 -битном ЖК -дисплее, минимальная шкала дисплея составляет 0,00001M3, а минимальная единица измерительной копии составляет 0,0001M3.
3. Водонепроницаемая цепь уплотнения IP68,СтрадатьРазличные сложные тесты на окружающую среду
Эта серия электронных счетчиков воды принимает независимое разделение базовых счетчиков и схемы;Структура разделенияСчетчик воды в позднем этапеОперация замены и технического обслуживания проста, а стоимость технического обслуживания низкая.
4Метод вероятности разницы в скорости Интеллектуальная идентификация недоразумений, вызванных пустой секцией трубы и водяным молотом
Чувствительный счетчик воды обычно является феноменом, что на флуктуации воздуха и давления влияют трубопровод воздуха и колебания давления.Интеллектуальный электронный счетчик воды точно измеряет скорость поворота листа, анализирует явление вращения воздуха в зависимости от вероятности различий в растет потока и автоматически фильтровать воду, генерируемую вакуумом и вращается.
5Установка и замена национального размера и замены простые
Эта серия составляет 15 мм, 20 мм и 25 мм электронный счетчик воды, который соответствует национальному стандарту измерителя холодной воды. Метод установки такой же, как и у обычных механических измерителей воды и может быть заменен непосредственно.Данные о объеме воды отображаются в номерах ЖК -дисплея, а проверка счетчика воды интуитивно понятна и проста.
6. Анти -рип
В этой серии электронных счетчиков воды используется запатентованный однополостный клапан для управления водой, который не только осознает необходимость в том, что счетчик воды для капания воды, но и эффективно предотвращает проблему инвертированного счетчика воды.Начальный поток 15 -миллиметрового измерителя воды до минимум 2 литров/час.
7Структура устойчивости к износу с высокой чувствительностью, измерение долгого срока службы
Эта серия электронных базомерных столов для воды принимает механизм проектирования длинной жизни. Колеса листовых координируется с стволами из нержавеющей стали и рукавами агат -вала. Эксперименты по сопротивлению потоку в размере более 100 000 тонн тестируются. и чувствительность счетчика воды высока.Нет механического износа, и характеристики измерения остаются стабильными.В верхней части листового колеса основания измерителя воды магнит изолирует специальную полость герметизации, что позволяет избежать разрушения вращения вращения листьев, вызванного ржавчиной в воде в воде.
8Анти -магнитная анти -разбросание
Эта серия основных поверхностей электронного измерителя водяных измерителей оснащена сжимающими антимагнитными стальными пластинами, которые не только предотвращают внешние интерференции сильного магнитного поля, но и повышают сопротивление и замерзание внутри измерителя воды.
9Функция потока
Эта серия электронных счетчиков воды может обеспечить реальную функцию измерения потока, номинальная точность потокауровень 2.Счетчик воды измерителя потока обеспечивает протокол Modbus International Standard Communication, интерфейс RS485, который может быть интегрирован непосредственно с устройствами ПЛК. Умный счетчик с помощью интеллектуального электрона имеет простое общее соединение проводки; сигнал безопасен и надежный, без сбоя защиты сигналов; измеряются литийные батареи, длительные данные и мониторинг состояния, автоматически выполняемые каждый день.

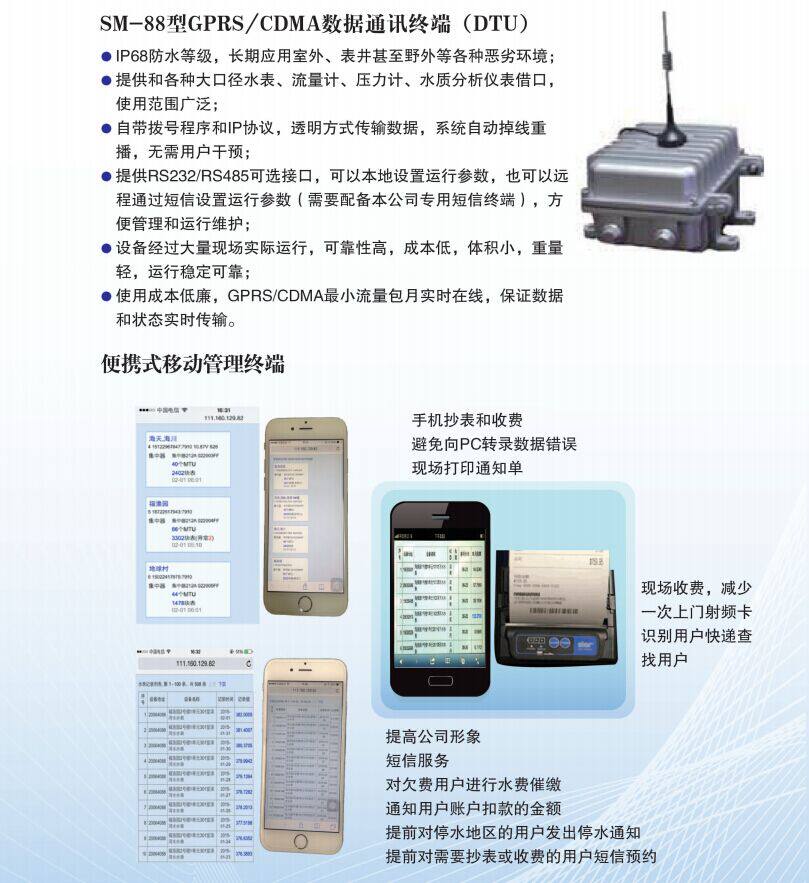

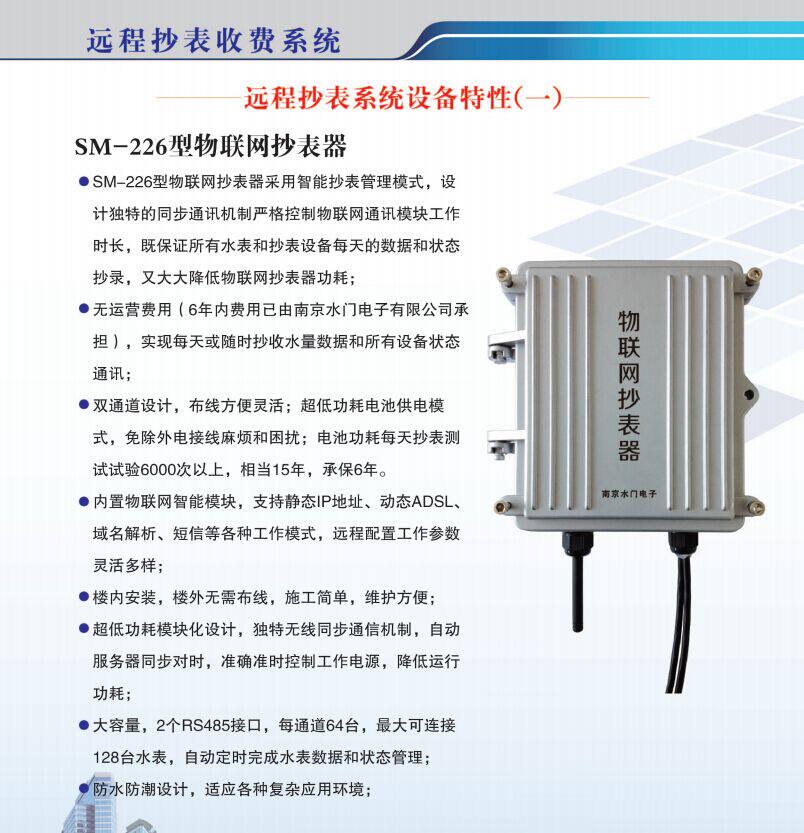

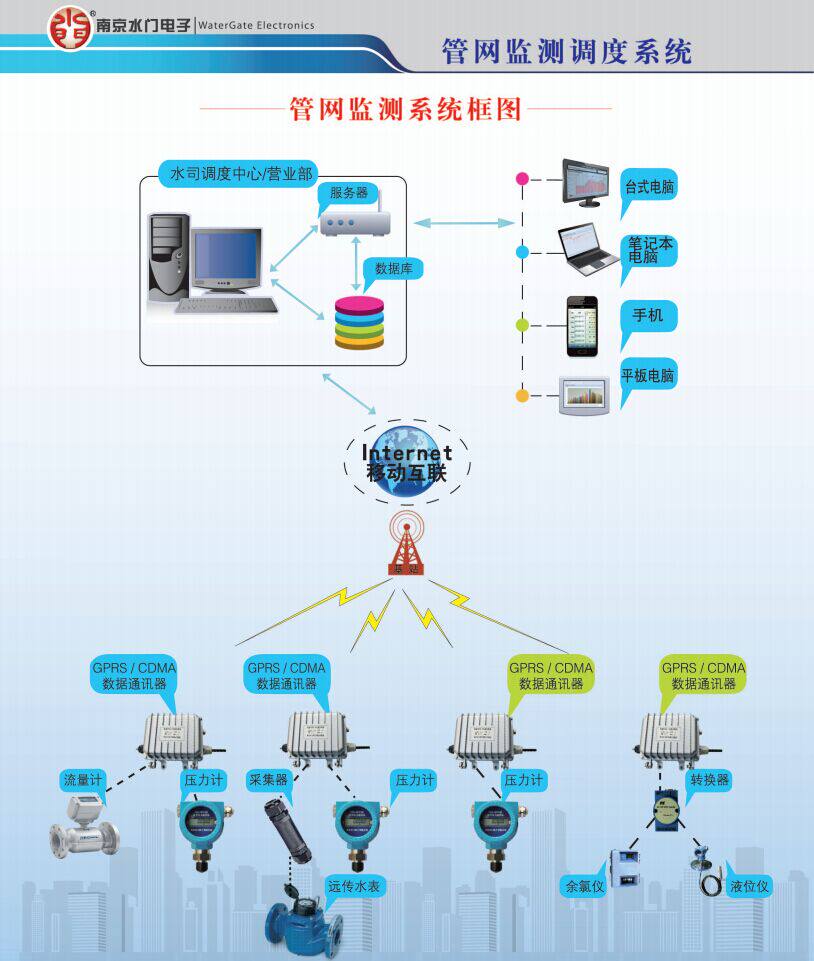

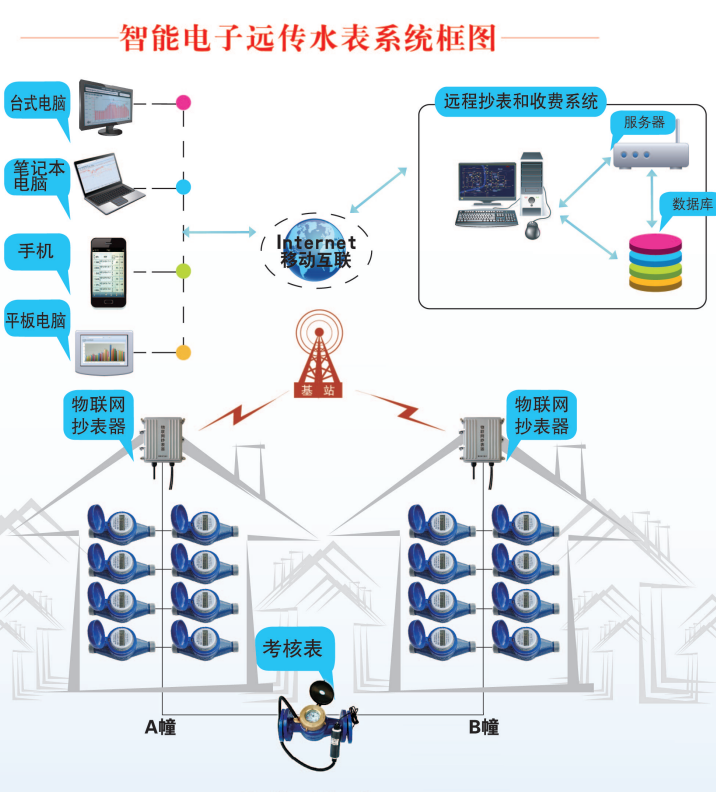

1. Передача данных, степень измерения: электронная удаленная передача принимает соединение шины 485 в коридоре, а упаковка упакована после сбора данных.GPRSУдаленная передача данных, точность данных может достигать 100%. По сравнению с интенсивностью света света среды измерителя воды по сравнению с фотоэлектрической дистанционной передачей, а беспроводной пульт дистанционного измерителя легко влияет на установку измерителя воды. среда.
2. Избегайте воздушных водных молотков и других явлений: наш счетчик воды принимает воздушный алгоритм фильтрации, чтобы решить проблему вращения воздуха.
3. Измерение микро -воды: 0,00001 кубических метров, что может эффективно отслеживать количество потребления воды пользователей и может достичь измерения капания.
SM-10HПротокол связи Modbus
1 формат протокола
1.1 Регистр чтения
Команда верхней машины:
Станция № | Функциональный номер | Первый адрес h | Первый адрес l | Номер слова h | Номер слова L. | CRC-L | CRC-H |
01 | 03 | 00 | 00 | 00 | 04 | xx | xx |
Примечание: Станция №: 1 - 255, слова: 1 ~ 20, номер функции = 03H
Первый адресH: первый адрес высокий Первый адрес L: первый адрес низкий.Адрес: 0000h-ffffh
Нижняя машина ответа:
Станция № | Функциональный номер | Количество байтов | Данные 0 | Данные 1 | … Данные 7 | CRC-L | CRC-H |
01 | 03 | 08 | xx | xx | xx | xx | xx |
Примечание: Номер сайта: 1-255, отправить данные под основной станцией, номер функции = 03H
CRC-L: CRC низкое положение CRC-H: CRC High.
1.2 Регистрационное определение(Первый адрес)
0000-0001: кумулятивный объем воды, код BCD, высокие байты впереди.Читать только, читать 8b за раз.
Объясните диапазон: 0000.0000 m3 - 9999,9999 м3
0002-0003:Мгновенный трафик,Код BCD, высокие байты впереди.Только читать,Читать это за раз8B.
Объем:00 00 00 0.0-99 99 99 9.9L/h
При чтении количество воды должно быть прочитано вместе с зарезервированным полем, а адрес0000, длинное слово(length)4.
Пример:
волосы: 01 03 00 00 00 04 44 09
Получите: 01 03 08 12 34 56 78 00 00 71 57 7B C4
иллюстрировать: 12 34 56 78Для текущего количества воды,BCD -код, 4Бит целое число,4Ситер, десятичный,
Фактическое значение1234.5678m3;
00 00 71 57дляМгновенный трафик,Код BCD,6Бит целое число,2Ситер, десятичный,
Фактическое значение71.57L/H;
Примечание:Последний номер номера на квалификационном сертификате с метром водыКоличество 2 цифр - это адрес связи и шестнадцатеричный код.Обычно экспортируется на фабрику0x01 ~ 0x99, Если вам нужно изменить адрес, вы можете попросить производителя получить программное обеспечение для операций.
Метод тестирования
RS485 Communication DC Power Предложение 7-12V
красный: Источник питания черный: Сила отрицательноGNDжелтый: Коммуникация+ A Синий: негативная связь-b
