Национальный стандарт Ningbo General Factory LXSY-15-50EZ Не-Санта-Оптоэлектроника Прямое чтение 485/м.

Цена: 5 177-35 372руб.    (¥245)
Артикул: 25061616631

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:宁波远传水表
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • LXSY-15EZ
  • LXSY-20EZ
  • LXSY-25EZ
  • LXSY-32EZ
  • LXSY-40EZ
  • LXSY-50EZ резьбовое соединение

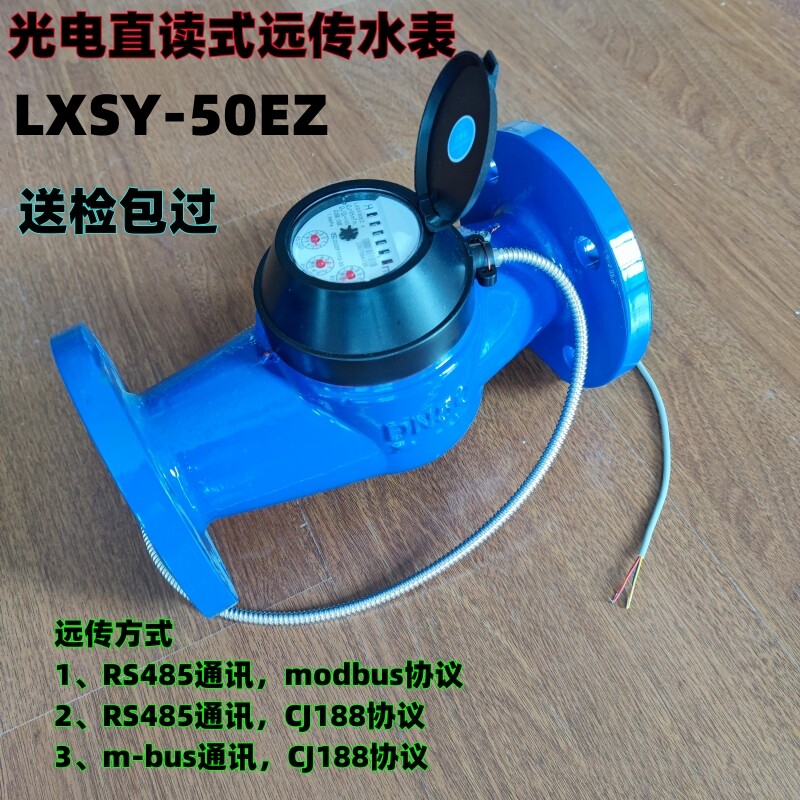

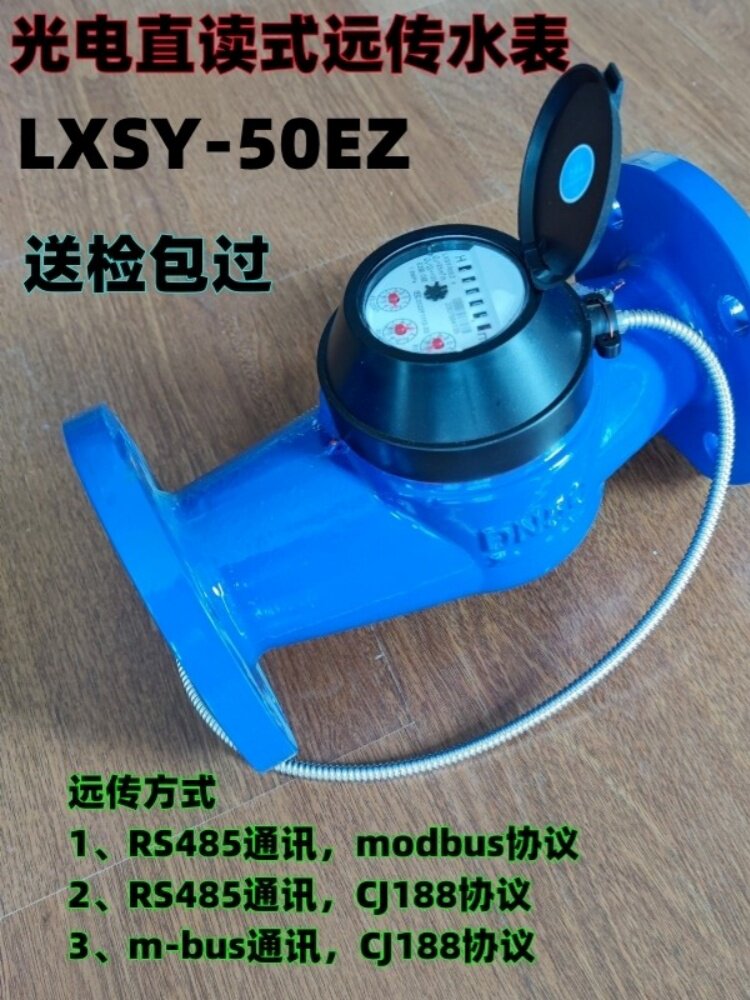

  • Фланцевое соединение LXSY-50EZ
  • Счетчик горячей воды LXSY/R-15EZ
  • Счетчик горячей воды LXSY/R-20EZ
  • Счетчик горячей воды LXSY/R-25EZ
  • Счетчик горячей воды LXSY/R-32EZ
  • Счетчик горячей воды LXSY/R-40EZ
  • LXSY/R-50EZ счетчик горячей воды с резьбовым соединением
  • LXSY/R-50EZ счетчик горячей воды с фланцевым соединением
Добавить в корзину
Другие товары этого продавца
¥167034 954руб.
¥6.5138руб.
¥185038 721руб.
¥711 501руб.
  • Информация о товаре
  • Фотографии
Цвет: LXSY-15EZ, LXSY-20EZ, LXSY-25EZ, LXSY-32EZ, LXSY-40EZ, LXSY-50EZ резьбовое соединение, Фланцевое соединение LXSY-50EZ, Счетчик горячей воды LXSY/R-15EZ, Счетчик горячей воды LXSY/R-20EZ, Счетчик горячей воды LXSY/R-25EZ, Счетчик горячей воды LXSY/R-32EZ, Счетчик горячей воды LXSY/R-40EZ, LXSY/R-50EZ счетчик горячей воды с резьбовым соединением, LXSY/R-50EZ счетчик горячей воды с фланцевым соединением

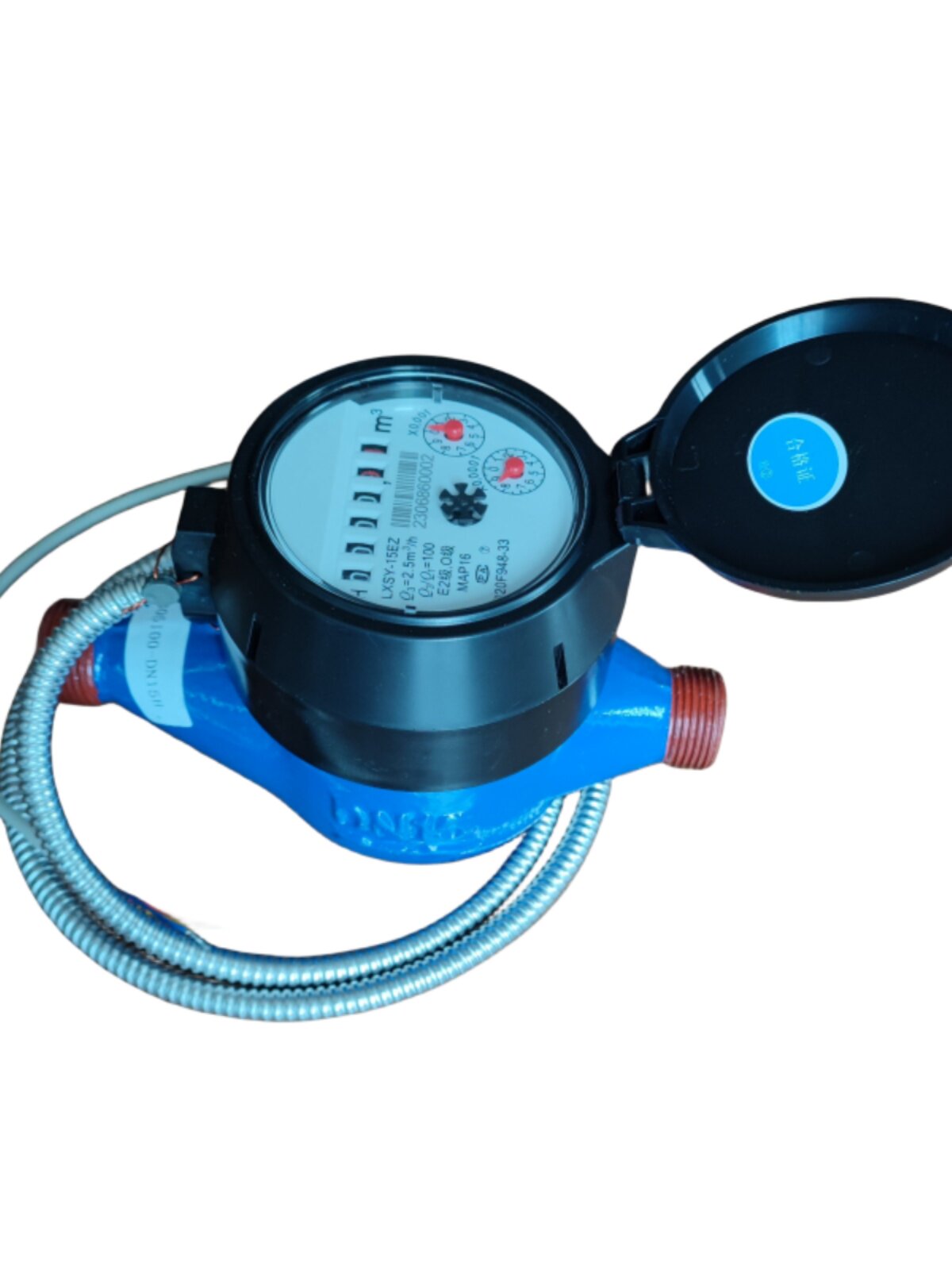

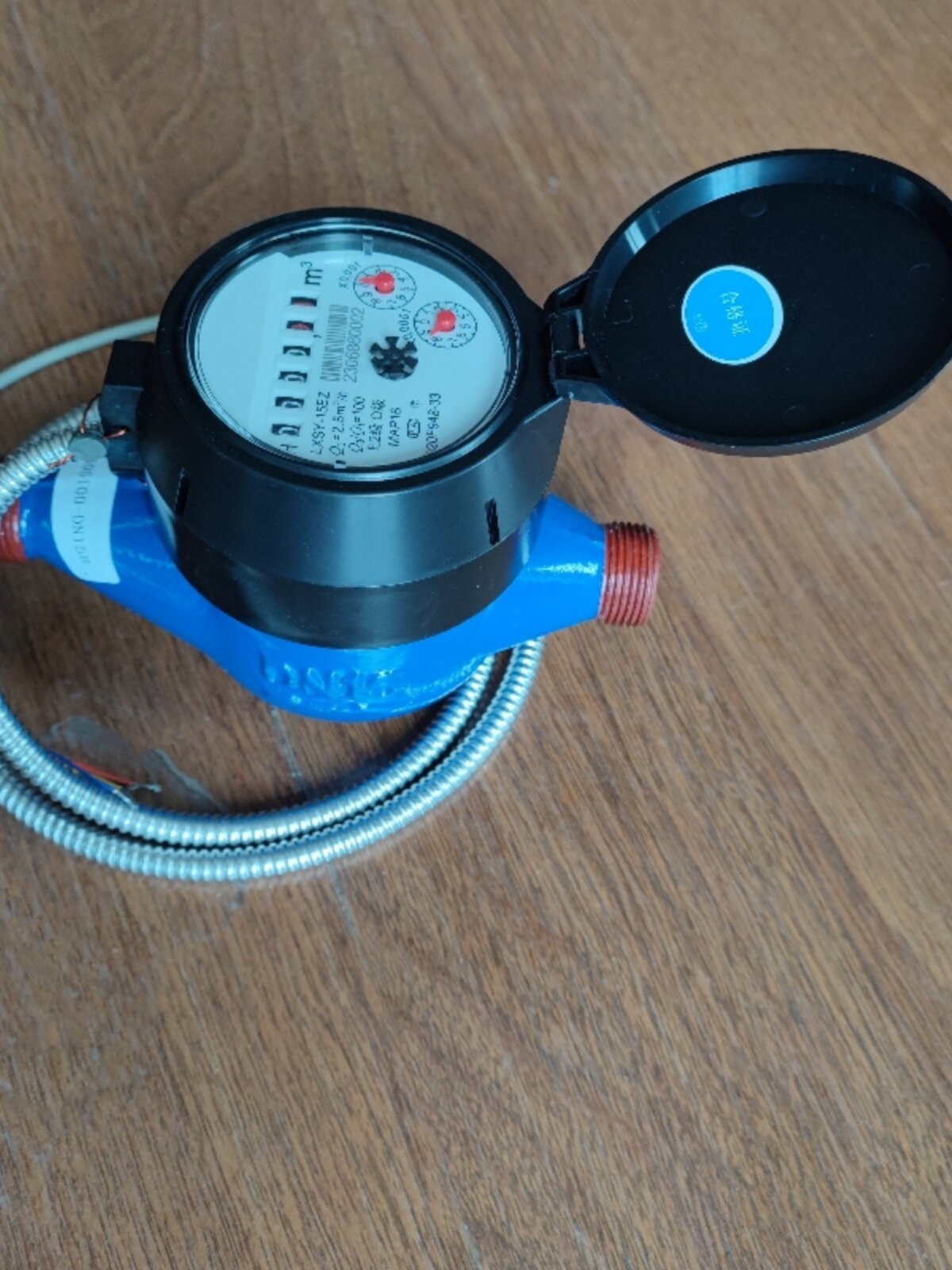

Описание пассивного фотоэлектрического счетчика воды LXSY с прямым считыванием и дистанционной передачей

Примечание 1: Модель LXSY — счетчик холодной воды, LXSY/R — счетчик горячей воды.

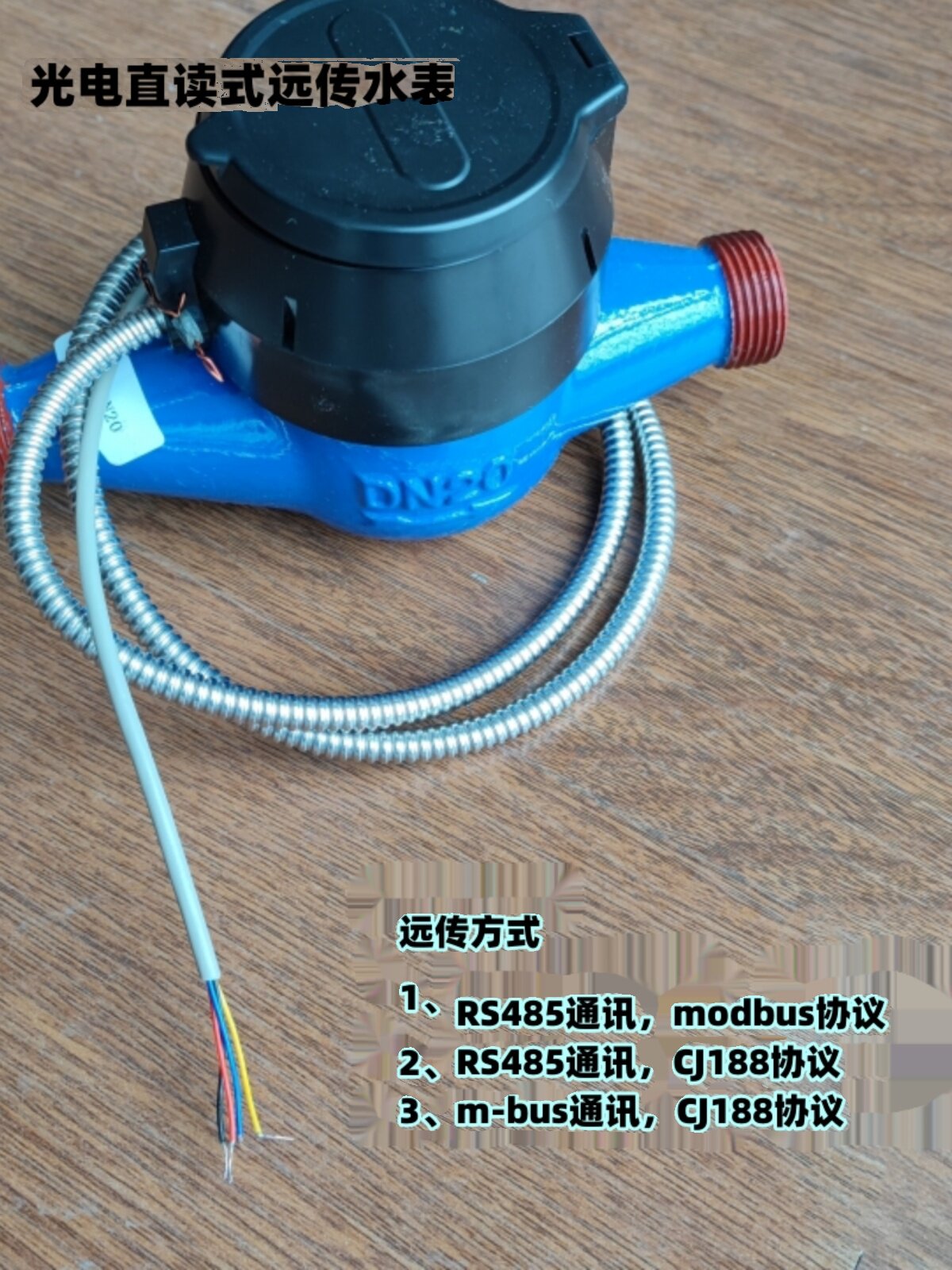

Примечание 2. Методы интерфейса и протокола: a. Выходной интерфейс RS485, протокол Modbus, скорость передачи данных 9600 бод;

                                       б. Выходной интерфейс RS485, протокол CJ188, скорость передачи данных 1200;

                                       в. Выходной интерфейс M-BUS, протокол CJ188, скорость передачи данных 2400 бод.

         Выберите один из этих трех интерфейсов и протоколов.

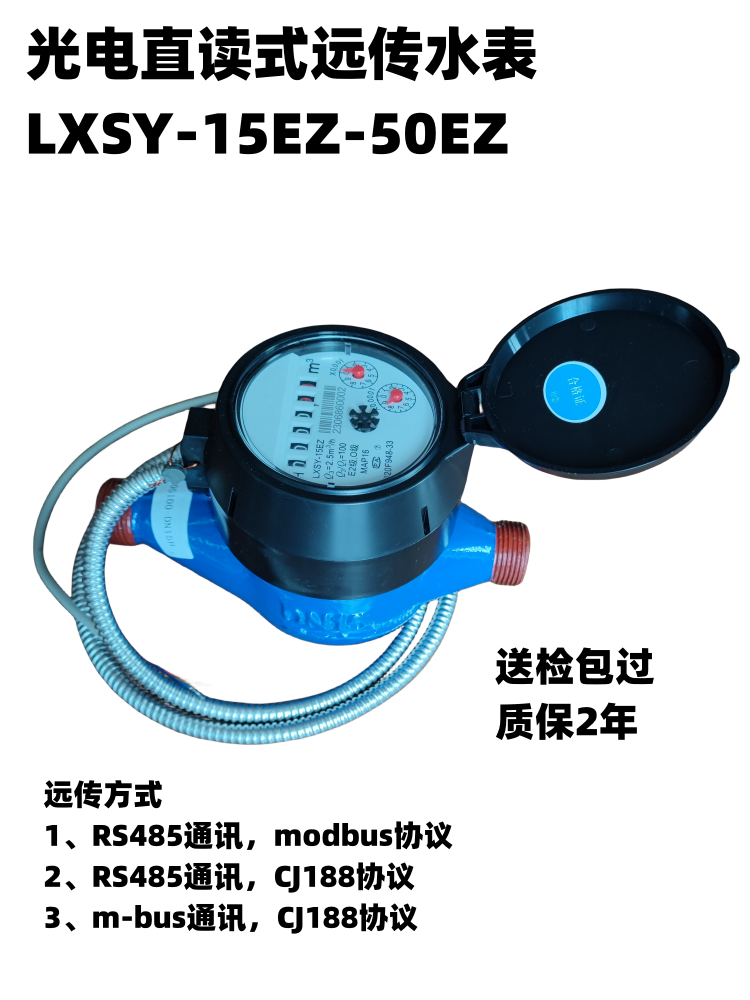

LXSY-15EZ-50EZРуководство по эксплуатации фотоэлектрического счетчика воды с дистанционным считыванием и прямым считыванием

один,ЦельДистанционный водомер прямого считывания — это измерительный прибор, используемый для измерения общего объема воды, протекающей по водопроводным водопроводным трубам.Он подходит для небольшого промышленного и бытового использования воды.

Конструкция счетчика представляет собой сухую конструкцию.Счетный механизм сухой конструкции герметичен, а качество воды не влияет на колесо циферблата, поэтому показания остаются четкими в течение длительного времени.Символьное колесо отображает значение счетчика с большим диапазоном и высокой точностью.

2. Характеристики продукта

1.Механические измерения и другие требования к производительности выполняютсяGB/T 778.1~3-2007стандартный

2.Электронное устройство соответствует стандарту «Электронный счетчик воды с дистанционной передачей» (CJ/T 224-2006).

3.Протокол связи соответствует стандарту CJ/T188-2004 «Технические условия передачи данных бытовых приборов учета».

4.В режиме сквозного луча данные символьного колеса можно считывать напрямую.

5.Благодаря конструкции с низким энергопотреблением питание требуется только при чтении.

6.Приняв передовые методы кодирования и проверки данных, надежность связи высока.

3. Технические параметры

1.Параметры потока (1)

Номинальный диаметр DN (мм)

Общий поток м3/h

Соотношение количества(Q.3/Q1Полем

Уровень точности

Температурный уровень℃

DN15

2.5

80

2сорт

T30,Т90

DN20

4

DN25

6.3

DN32

6.3

DN40

16

DN50

25

2.Параметры потока (2)

Номинальный диаметр DN (мм)

Измерение уровня

Перегрузка

Общий трафик

Делярный поток

Минимальный трафик

m3/h

15

2

3.125

2.5

0..05

0.03125

20

2

5

4

0.08

0.05

25

2

7.875

6.3

0.126

0.07875

32

2

7.875

6.3

0.126

0.07875

40

2

20

16

0.32

0.20

50

2

31.25

25

0.5

0.3125



2.Ошибка индикации механической части:

  1. Когда температура воды находится в пределах указанного диапазона номинальных рабочих условий, расход находится между минимальным расходом (Q1) и граничным расходом (Q2) (исключая Q2).

Максимально допустимая погрешность объема, сбрасываемого по расходу, составляет±5%;

  1. Максимально допустимая погрешность сбрасываемого объема при расходе между граничным расходом (Q2) (включая Q2) и расходом перегрузки (Q4):

--Температура воды≤При 30 ℃ это±2%;

--Когда температура воды > 30 ℃±3%

3.Электронные технические параметры

Метод связи

RS-485

MBUS

рабочее давление

DC12V

Пустое число: напряжение шины больше 12 В.

Передача сигнала: напряжение на шине выше, чем пустой сигнал, когда напряжение на шине

Напряжение больше 10 В и меньше 42 В.

Крыжительный ток

<5ma

<2ma

Скорость передачи данных

1200B/S

2400B/S

Примечание. Скорость передачи данных по протоколу MODBUS составляет 9600 бит/с.

4, Рабочая среда: Температура воды: +0,1~+40℃ (модифицированный счетчик воды сухой конструкции, температура воды+0.1~+90℃)

Влажность: 0~+95% относительной влажности

4. Установочные размеры

калибр

Долго

Широкий б

Высокий

Поток соединения

масса

Связь

d

D

kg

m

15

165

95

120

R1/2“

G3/4

Около 1,4

0.8

20

195

95

120

R3/4“

G1

Около 1,7

0.8

25

225

97

130

R1

G11/2

Около 2,5

0.8

32

230

104

137

R1 1/4

G1 1/4B

Около 2,7

0.8

40

245

124

167

R1 1/2

G2B

Около 4,5

0.8

50

280

125

167

R2

G2 1/2B

Около 6,8

0.8

В -четвертых, метод установки и использования и обслуживания

1Калибр измерителя воды должен быть определен в соответствии с потоком места установки, и не подходит для использования горячей воды (за исключением реструктуризации).

2Место установки следует избегать, замораживания, загрязнения, влажности и затопления воды, чтобы разобрать и измеритель. В течение периода замораживания, в дополнение к перевязке измерителя воды и водопроводной трубы, счетчик воды закрыт, когда измеритель воды не используется. Открытие водопровода может предотвратить повреждение водоснабжения из -за замороженного расширения.Рекомендуется установить его в специальную коробку с измерителями воды.

3Счетчик воды должен быть установлен горизонтально, так что направление стрелки совпадает с направлением потока воды.

4Новый трубопровод должен ополоснуть камни, осадок, MSIS и другой мусор в трубопроводе, а затем установить счетчик воды, чтобы избежать сбоя счетчика воды.

5Чтобы точно измерить, кран должен быть выше, чем счетчик воды.

6Если измеритель воды установлен в водопроводной трубе котла, он должен предотвратить сжигание горячей воды измерителя воды.

7Счетчик воды не должен быть подключен непосредственно с трубопроводом. Счетчик воды и трубопровод должны быть подключены, герметизируя подушку и соединение гайки.При разборке измерителя воды не тянете, чтобы избежать скручивания корпуса.

8Долгосрочное использование счетчиков воды, примесей ржавчины в трубопроводе заблокирует фильтр или войдет в счетчик воды, чтобы увеличить ошибку измерителя воды или повлиять на нормальную работу. Лучше всего промывать его каждые три года и переоценить, но Не разбирайте себя.

9Когда нет воды, если есть небольшое движение, давление в трубопроводе вызвано стабильностью потока воды в трубопроводе или другими причинами.

10.При транспортировке отдельного водомера не переносите в руках кабель связи водомера. Вместо этого поддерживайте весь счетчик воды руками, чтобы не повредить кабель связи.

11.Хранение, транспортировка, установка и использование должны соответствовать стандартам «Электронные счетчики воды с дистанционной передачей» (CJ/T224-2006).

12.Способ подключения к системе считывания сетевых счетчиков:



  1. Fieldbus (протокол CJ188 или протокол Modbus) b) Fieldbus M-bus

Стандарт реализации этого продуктаCJ/T 224-2006,вПроизводительность потокаСтандарты реализацииGB/T 778.1~3-2007
