Заводские прямые продажи удаленное счетчик воды с двойным пульсным счетчиком интеллектуальной дистанционной передачи Копирование сухой разведки Отправляет низкое расход
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DN15 Iron
- DN20 Iron
- DN25 Iron
- DN32 Iron
- DN40 Iron
- DN50 Iron
- DN65 Iron
- DN80 Iron
- DN100 Iron
- DN125 Iron
- DN150 Iron
- DN200 Iron
| Цвет: | DN15 Iron, DN20 Iron, DN25 Iron, DN32 Iron, DN40 Iron, DN50 Iron, DN65 Iron, DN80 Iron, DN100 Iron, DN125 Iron, DN150 Iron, DN200 Iron |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
Руководство по инструкции с электронным удаленным пультом дистанционного измерителя
1Электронный стандарт выполнения измерителя воды:CJ/T224-2006 Стандарт выполнения измерителя воды;JJG162-1985
2Это руководство подходит для следующих продуктов
LXS-15~50E(C)-MCПульс электронный дистанционный счетчик воды | LXSL-15~25E(C)-MCПульс электронный пульт дистанционного управленияВертикальныйВодомер |
LXSY-15~50E(C)-MCПульс электронный пульт дистанционного управленияЖидкая печатьВодомер | LXSG-15~50E(C)-MCПульс электронный пульт дистанционного управленияСухойВодомер |
LXSR-15~50E(C)-MCПульс электронный пульт дистанционного управленияГорячая водаВодомер |
|
3Цель
Этот счетчик воды используется для измерения общего количества холодной (горячей) воды, протекающей через водопровод, который подходит для одного потока воды.Измерители холодной воды не могут быть использованы для горячей воды и коррозионных жидкостей. Движение измерителей горячей воды изготовлено из теплового пластика.
4Инструкции по базовым столам воды
4.1Структурные принципы
Этот счетчик воды состоит из случаев, агентств по измерению рабочего колеса, индикаторных агентств диклам и других компонентов.После того, как вода поступает в измеритель воды, поры под коробкой рабочего колеса походят в коробку рабочего колеса, вытолкните вращение рабочего колеса, вытекают из верхнего отверстия коробки рабочего колеса и сбросьте из выхода воды.Вращение рабочего колеса проходит через механизм индикатора передачи передачи передачи передач, а указатель показывает общее количество воды через воду.
4.2Основные технические параметры
4.2.1Температура работы: температура измерителя холодной воды0℃ -30℃, счетчик горячей воды0℃ -90℃.
4.2.2Максимально допустимое рабочее давление: равна1MPaСущность
4.2.3Диапазон потока:
Номинальный калибр | Измерение уровня | Перегрузка | Общий трафик | Делярный поток | Минимальный трафик |
mm | m3/h | ≤m3/h | |||
15 | B | 3 | 1.5 | 0.120 | 0.030 |
20 | B | 5 | 2.5 | 0.200 | 0.050 |
25 | B | 7 | 3.5 | 0.280 | 0.070 |
32 | B | 12 | 6.0 | 0.48 | 0.120 |
40 | B | 20 | 10 | 0.800 | 0.200 |
50 | B | 30 | 15 | 3 | 0.45 |
4.2.4Ошибка ограниченного значения
aОт включения минимального трафика (qmin)qtНизкая зона±5%Сущность
bОт включения деления трафика (qt) Для перегрузки потока (qtВысокий район±2%Сущность
4.3Требования к сборке
Размер установки
Номинальный калибр | длина | ширина | высота | Соединительная гайка | масса | |||
mm | mm |
| Kg | |||||
DN | L | L1 | B | H | d | D |
| |
15 | 260 | 165 | 98 | 104 | ZG1/2′ | G3/4′ | 1.6 | |
20 | 300 | 195 | 98 | 106 | ZG3/4′ | G1′ | 2.3 | |
25 | 345 | 225 | 103 | 112 | ZG1′ | G11/4′ | 3 | |
32 | 354 | 230 | 104 | 115 | G11/2B | R11/4 | 4 | |
40 | 375 | 245 | 124 | 147 | ZG11/2 | G2 '' | 5.5 | |
50 |
| 280 | 160 | 174 | Фланцевое соединениеa————M16 | 14.5 | ||
5Счетчик воды Электронный описание детали
5.1Структурные принципы

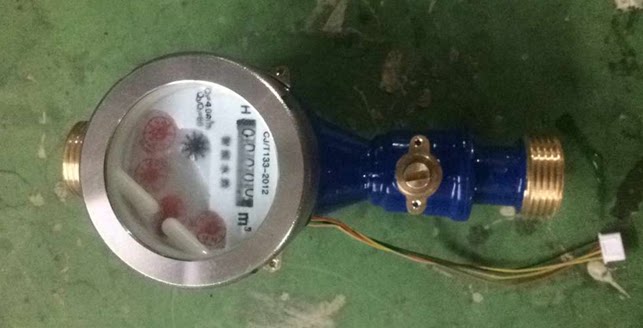

Датчик измерителя воды устанавливается на стекло измерителя воды, а на считанном показании водорода установлен индуктивный указатель. Антимагнитные помехи, легкая замена и переноска, сильная универсальность и другие характеристики.Каждый раз, когда индукционный указатель поворачивается вокруг, датчик выводит сигнал.
5.2Основные технические параметры
5.2.1Сигнал выходного переключателя: максимально допустимый ток меньше, чем меньше, чем30mA; Максимальное напряжение100DC; Максимальная мощность10WСущность
5.2.2Максимальное расстояние расстояния:1000m.
5.2.3Размер каждого переключателя может быть установлен в соответствии с потребностями пользователя0.001m3,0.01 m3вода;
5.3Схема схемы датчика и схема интерфейса
5.3.1Существует две основные формы внутренних цепей и цепей интерфейса и интерфейсных цепей:
- Вы можете обнаружить только сигнал переключения.(См. Рисунок 1)
- Может обнаружить сигналы коммутатора, отключение и сигналы короткого цикла.(См. Рисунок 2)
6Меры предосторожности для установки, использования и обслуживания:
6.1Установка измерителя воды должна быть быстрое на поверхности воды или на крышке, есть »H«Логотип установлен горизонтально, есть»V«Логотип - это вертикальная установка, шкала измерителя воды обращена вверх, а направление стрелки корпуса согласуется с направлением потока воды трубопровода.Вверх по течению от счетчика воды должен быть оснащен управляющим клапаном для удобного разборки и технического обслуживания воды.Его вверх по течению должно быть гарантировано10Прямая секция выше диаметра, вниз по течению следует гарантировать5Сомневаться в секции прямой трубы над диаметром.
6.2Место установки должно предотвратить воздействие солнца и замораживание, избегать загрязнения и наводнения, а также облегчить разборку и чтение. Должны ли его использовать зимой? »
6.3Во время строительства мы должны обратить внимание на защиту шланга и проводов. Строго запрещено перемещать шланг, чтобы обрабатывать счетчик воды, чтобы предотвратить падение шланга или разрыв проволочной оболочки.
6.4Недавно установленный трубопровод должен сначала удалить мусор в трубопроводе, чтобы предотвратить заблокированный счетчик воды.При установке счетчика воды обратите внимание на длину соединения измерителя воды. Когда расстояние между трубопроводом между двумя концами превышает длину соединения измерителя воды, оно слишком короткое или на одной оси, расстояние между Трубопровод должен быть исправлен, в противном случае он повредит часть трубы или установки.
6.5Когда измеритель холодной воды устанавливается на конце воды в котле, необходимо предотвратить горячую воду котла и парить от обжигания измерителя воды.
6.6Долгосрочное использование счетчиков воды из -за обструкции мусора и ржавчины в трубопроводе, что приводит к изменению ошибок. Пользователи не должны самостоятельно разрушать свинцовое уплотнение и могут перейти на контрольную станцию для ремонта.
6.7Выберите спецификации в соответствии с потоком трубопровода.Рекомендуется определить калибр измерителя воды диаметром трубопровода.
6.8Существует два типа измерителей воды: сухой и влажный.Под водой и водяным паром есть нормальное явление под водным паром под стеклом мокрой воды.Во время использования старой трубки, плохого качества воды или установки в конце трубопровода это вызовет загрязнение ржавчины и повлияет на чтение.
6.9Верхняя часть измерителя воды, то есть трубопроводная система должна использовать минимальный локоть и клапан, счетчик воды всегда должен быть заполнен водой, а поток не менее нуля.0.005Mpa,, Избегайте входа в воздух в трубопровод. Если воздух может попасть в счетчик воды, клапан воздушного воздуха должен быть установлен вверх по течению, чтобы гарантировать, что счетчик воды является точным.
6.10Когда вода не используется, если есть небольшое движение стола, давление потока воды в трубопроводе вызвано нестабильным давлением потока воды или вызвано другими причинами.
6.11Поскольку установка и использование строго не установлены в соответствии с мерами предосторожности установки, счетчик воды или аксессуары повреждены, и все потери должны быть отрицательными для установщика.
7качественное обещание:Период гарантии качества этого продукта составляет один год.Неверные продукты в период обеспечения качества, если есть проблема с качеством, компания будет отремонтирована или заменена бесплатно.Однако, за исключением повреждения измерителя воды, вызванного установкой, использования неправильной установки, использования и другого не -самого продукта.
8Отказ от ответственности: если ведущая печать разрушена или неполной, компания не несет ответственности; и компания не несет соответствующих обязанностей, кроме как счетчик воды (включая, помимо прочего, ответственность за споры о измерении воды, вызванные разломами измерителя воды или ошибки).
9Приложение
9.1DN15~40Метр воды с диаметром сопровождается трубным соединением, соединяющим гайку и два герметизируют круг подушки.

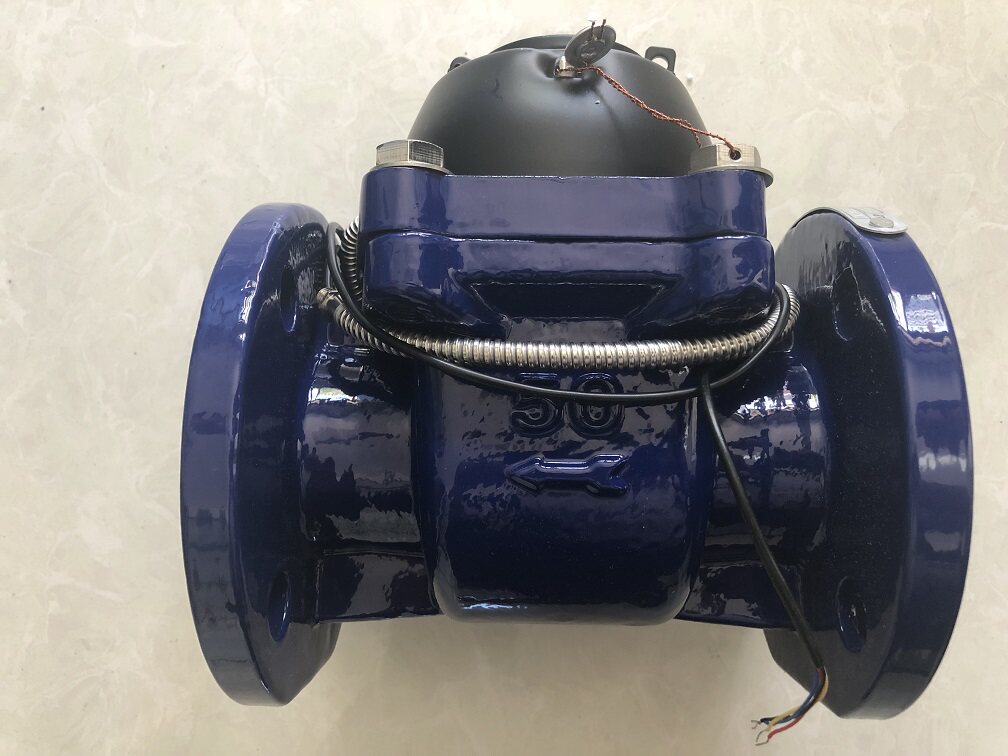

9.2 DN50Счетчик воды с калибром следует за фланцами и резиновыми подушками2кусок.
9.3Количество описаний продукта 1делиться
10Уведомление о заказе пользователя
При заказе пользователю необходимо предоставить следующие параметры:
(1) Холодный или горячий счетчик: (2) Сухой или мокрый счетчик воды: (3) Ротор или улитка: (4) Железная или медная раковина (5) Калибр измерителя воды (6) Топона или цифровой тип (7) О том, предотвратить ли поток (8) Назначать производителей
Встроенный -в чувствительном устройстве, не встряхните и не влияйте!
