Четыре алмазной фабрики прямых продаж 485 Farly Patron Metropolitan Power Power Water Terminal Wired Wired Wired Wicker Smart Meter
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DN15 Iron
- DN20 Iron
- DN25 Iron
- DN32 Iron
- DN40 Iron
- DN50 Iron
- DN65 Iron
- DN80 Iron
- DN100 Iron
- DN125 Iron
- DN150 Iron
- DN200 Iron
- DN300 Iron
| Цвет: | DN15 Iron, DN20 Iron, DN25 Iron, DN32 Iron, DN40 Iron, DN50 Iron, DN65 Iron, DN80 Iron, DN100 Iron, DN125 Iron, DN150 Iron, DN200 Iron, DN300 Iron |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
- Номер продукта
- Оптоэлектроника Прямое чтение Проводная холодная вода остается (сухой) Умный счетчик воды:LXSGY
- Оптоэлектроника Прямая холодная вода остается (уплотнение влажного света) Умный стол воды:LXSYY
2. Технические характеристики продукта
Он представлен номинальным калибром измерителя воды, которые являются:15E,20E,25E,32E,40EСущность
3. Обзор продукта

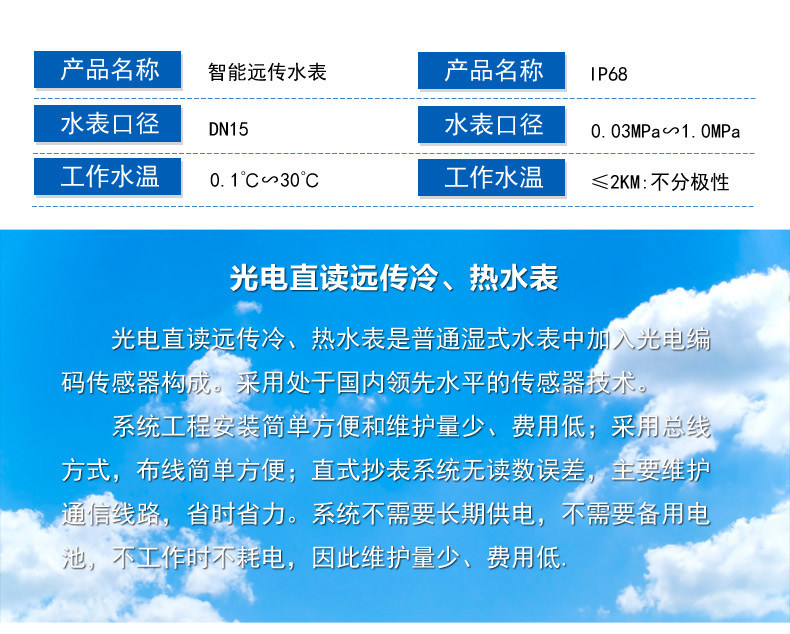

Оптическое прямое считывание проводной холодной воды пульт дистанционной (сухой) интеллектуального измерителя воды (LXSGY-15E~40E) И фотоэлектрическое прямое считывание проводной холодной воды пульт дистанционного дистанционного (влажного жидкого уплотнения) Умный счетчик воды (LXSYY-15E~40E) Это своего рода интеллектуальное посылать измеритель воды, который может быть использован для измерения общего объема объемов холодной воды холодной воды, протекающей через водопровод, протекающий через водопровод для водопровода.Фотоэлектрический модуль прямого считывания, загружаемый внутри водообочика, может считывать данные измерения водосборя в режиме реального времени и точно считывать данные измерения и использовать данные измерения в различных интеллектуальных системах -копии с помощью формы проводной передачи.
В -четвертых, характеристики продукта
1, Оптическое прямое чтение проводная холодная вода остается (сухой) интеллектуальной водоросли (LXSGY-15E~40EПолем
В этой серии индикаторных индикаторов воды используется метод сочетания колес и указателей Word, а в их потоке и индикаторных агентствах используется магнитная структура герметизации сухого центра с национальным патентом. Загрязнение агентства делает данные измерения на таблице чистым и чистый.Двойной рисунок магнитной кольцевой конструкцииАнтимагнитное вмешательство соответствует международным стандартам.
Используя двадцать пары передаваемых фотоэлектрических датчиков, в сочетании с надежным кодированием чтения, автоматическим обнаружением и автоматической коррекции ошибок, обладают сильными антиинтерференциальными характеристиками, убедитесь, что данные измерителя воды точно считываются точно и реального времени и реального времени.485Интерфейс сM-BUSДанные измерения передачи интерфейса.
2, Оптоэлектроника Прямая холодная вода остается (уплотнение мокрого света) Умный стол воды (LXSYY-15E~40EПолем
В этой серии индикаторных индикаторов воды используется метод сочетания колес и указателей Word. В то же время, вводя специально обработанную жидкость в полностью герметизирующую колесную коробку, она избегает загрязнения индикатора индикатора воды, вызванного качеством воды В трубопроводе. Сделайте колесо измерения прозрачным и чистым.
Фотоэлектрическая конструкция прямого прямого считывания с жидким герметиком с национальным патентом полностью исключила традиционную структуру фотоэлектрического прямого прямого считывания из -за эрозии модуля фотоэлектрического прямого считывания. Обнаружение и автоматическая коррекция ошибок имеют сильные антиинтерферентные характеристики, чтобы гарантировать, что это Фотоэлектрический модуль прямого считывания может использоваться в течение длительного времени.Применительно к485Интерфейс сM-BUSДанные измерения передачи интерфейса.
5. Технические параметры
1, Диапазон потока
Код измерителя воды | Номинальный калибр DNmm | Измерение уровня | Перегрузкаqs | Общий трафикqp | Делярный потокqt | Минимальный трафикqmin |
кубический метр/часы | ||||||
N1.5 | 15 | B | 3 | 1.5 | 0.12 | 0.03 |
N2.5 | 20 | B | 5 | 2.5 | 0.20 | 0.05 |
N3.5 | 25 | B | 7 | 3.5 | 0.28 | 0.07 |
N6 | 32 | B | 12 | 6 | 0.48 | 0.12 |
N10 | 40 | B | 20 | 10 | 0.80 | 0.20 |
2, Относительная ошибка
2.1От низкой зоны, включая минимальный трафик до делящего трафика (исключая), максимально допустимая ошибка - это±5%Предметы
2.2Максимально допустимая ошибка±2%Сущность
3Рабочая температура: (холодная вода)0.1℃~30℃;(Горячая вода)0.1℃~90℃.
4, Рабочее давление: ≤1.0MPa
5, Потеря стресса: ≤0.1MPa
6,Рабочее напряжение:4.5V~15V
7, Рабочий ток:10~30mA
8, Расстояние переноса: (от измерителя воды к концентратору) Самое большое расстояние -300m
9, Антимагнитные помехи:4000G
6. Метод проводки:
Схема подключения:
L1Красная линия
L2зеленая линия
L3Желтая линия
L4черная линия
Описание проводки:
1,L1Красная линия является источником питания источника питания;
2,L4Черная линия - общественная почва;
3,L2Обратный выход сигнала зеленой линии (Bконец);
4,L3Сигнал желтой линии является положительным выходным концевым конец (Aконец).
5, Ведущая длина линии, как правило,600mmи800mmЭто также может быть предоставлено в соответствии с требованиями клиента.
7. Размер установки и вес
Схематическая диаграмма измерителя воды:
Размер установки и весовой стол
калибр | длинныйL | длинныйL1 | ШиринаB | высокийH | Поток соединения | масса | |
mm | d | D | Kg | ||||
15 | 258 | 165 | 95 | 110 | R1/2 | G3/4 | 1.6 |
20 | 299 | 190 | 95 | 110 | R 3/4 | G1 | 2.1 |
25 | 345 | 225 | 110 | 115 | R1 | G1 1/4 | 2.6 |
32 | 354 | 230 | 110 | 115 | R1 1/4 | G1 1/2 | 2.8 |
40 | 373 | 245 | 125 | 155 | R1 1/2 | G2 | 4.5 |
8. Метод установки, использования и обслуживания
1Выбор диаметра воды должен выбрать измеритель воды правого калибра в зависимости от диаметра трубы и потока места установки.
2Место установки должно быть выбрано для места, где данные измерения водорода удобны для разборки и чтения счетчиков воды. Избегайте воздействия солнца, дождя, затопления воды, загрязнения и внешних магнитных помех.
3При установке избегайте смешанных объектов, таких как конопля, лента, гравий в водородовой трубе, что приводит к выходу из строя измерителя воды.
4При установке клапан должен быть установлен на трубопроводе перед измерителем воды, чтобы источник воды можно было отключить при удалении измерителя воды.
5Эта серия измерителей воды должна быть установлена по горизонтали, поверхность обращена вверх, а стрелки индикации потока воды на корпусе согласуются с направлением потока воды.
6Если измеритель воды установлен в котле или солнечном водонагревателе, он должен предотвратить повреждение измерителя воды, повернув счетчик воды.
Схематическая диаграмма установки счетчика воды:
7Во время установки, когда сигнал и свинец питания и системный кабель подключены к системной линии, вам следует использовать такие устройства, как ящик для соединения проволоки, чтобы избежать ошибки выходного сигнала, вызванного увеличением значения сопротивления проводки в то время использования.
8При установке и введении систем ввода в эксплуатацию мы должны связаться с техническим отделом нашей компании, чтобы обеспечить хорошее сотрудничество сообщений о водомере и системе.
Девять, подтверждающие вложения
Каждый счетчик воды сопровождается трубным соединением, соединяющим гайку и соединяющим герметизированное кольцо с каждым счетчиком воды2Части, одно использование инструкций и квалификационных сертификатов.
10. После -салс обслуживание
12. В течение одного года после использования измерителя воды нашей компании все установки и нормальное использование трафика являются нормальными. Действительно, внутренние детали, вызванные качеством продукта, повреждены или неисправны (за исключением замораживания и искусственного повреждения). Ремонт, замените и нести плату за раунд -трип (почта).После более чем одного года использования компания отвечает за оплачиваемые услуги по техническому обслуживанию.
2Все подразделения, которые используют продукты нашей компании и могут починить себя, например, водные растения, промышленные и горнодобывающие компании, наша компания поставляет аксессуары для обслуживания, но он должен подписать контракт с департаментом маркетинга нашей компании. На контракт и часть части можно ответить с нашей компанией.Предоставьте аксессуары для технического обслуживания бесплатно в течение одного года и предоставьте аксессуары для технического обслуживания через год.
