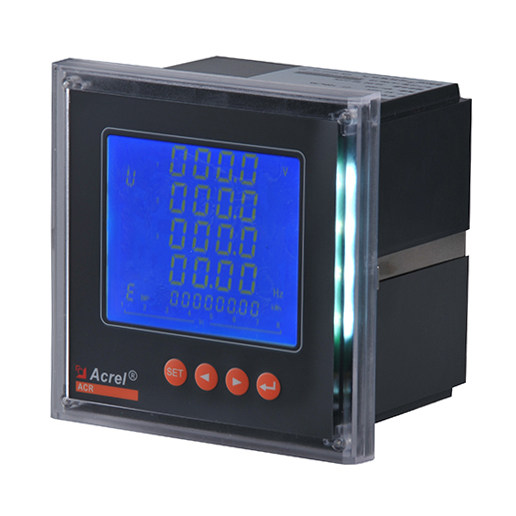

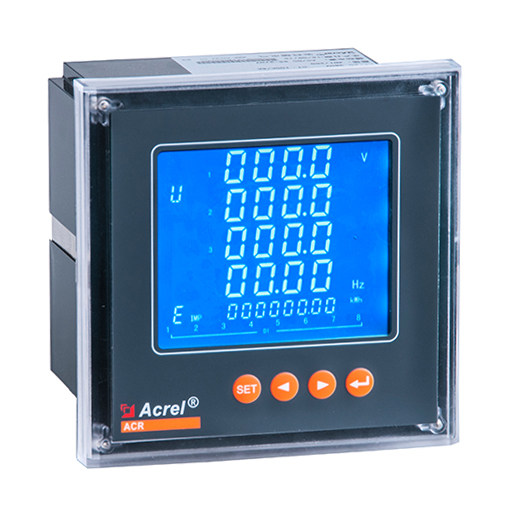

ACR320EG Трехфазный светодиодный дисплей мощности
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1  Обзор
  ACR Network Power Instrument предназначен для потребностей мониторинга электроэнергии, промышленных и горнодобывающих предприятий, общественных средств и интеллектуальных зданий.Он может измерять все общие электрические параметры, такие как трехфазный ток, напряжение, мощность, мощность без мощности, электрическая, гармоника и т. Д.Поскольку Power Instrument также имеет полную функцию сети связи, мы называем его сетевым прибором мощности.Это очень подходит для реальных систем мониторинга мощности.
  Таблица имеет высокое соотношение цены, которое может напрямую заменить обычный передатчик мощности и измерительный прибор.Как усовершенствованный интеллектуальный и цифровой фронт -элемент сбора, эта серия сетевых инструментов широко использовалась в различных системах управления, системах SCADA и систем управления энергией.

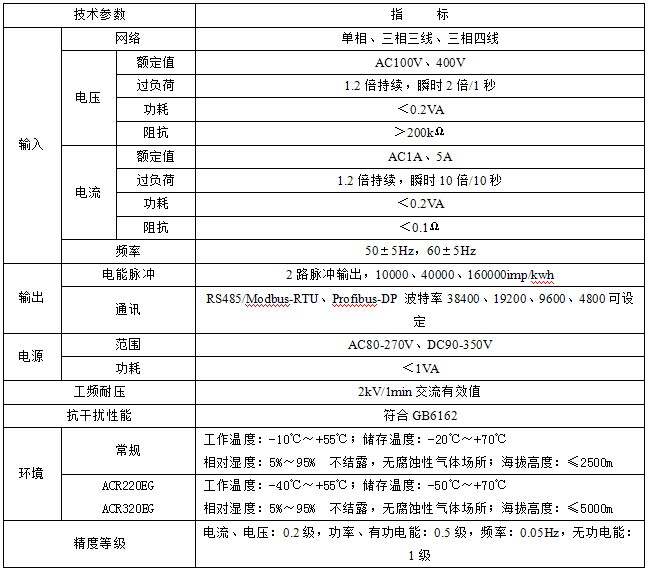

2 технические индикаторы
3  спецификации продукта

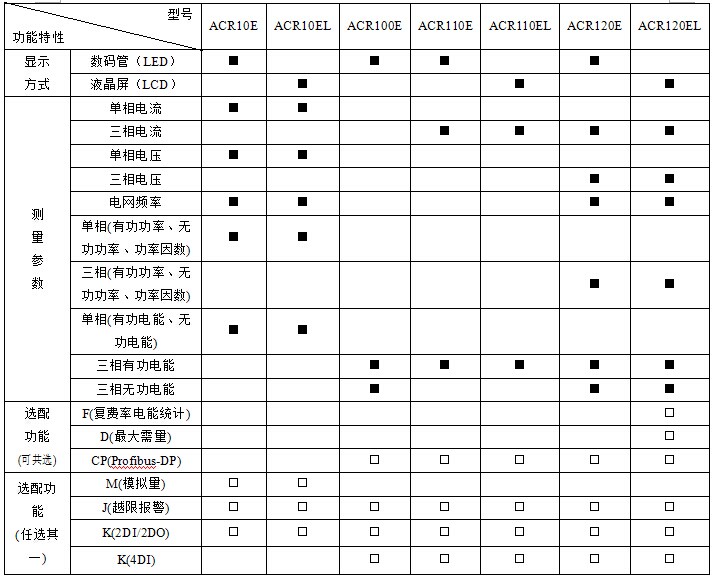

● Технические характеристики серии ACR1XX.
Примечание:
1,“ ■” для стандартной функции,“ □&Rdquo; для функции опции приведенный выше инструмент оснащен 1 RS485 связи;
2. J (Ограниченная революционная тревога) из ACR10E (L) (ограниченная реле -электрическая техника) и выходной выход второго переключения маршрута.
3. ACR10E (L), ACR100E, ACR110E (L) При выборе функции K (2DI/2DO) не существует выходного выходного сигнала;
4. ACR120E (L) оснащен функцией k (4DI), чтобы иметь 1 -ю дорогу к выходному порту сигнала мощного импульса, а выходной порт импульсный выход не доступен при выборе функции K (2DI/2DO).

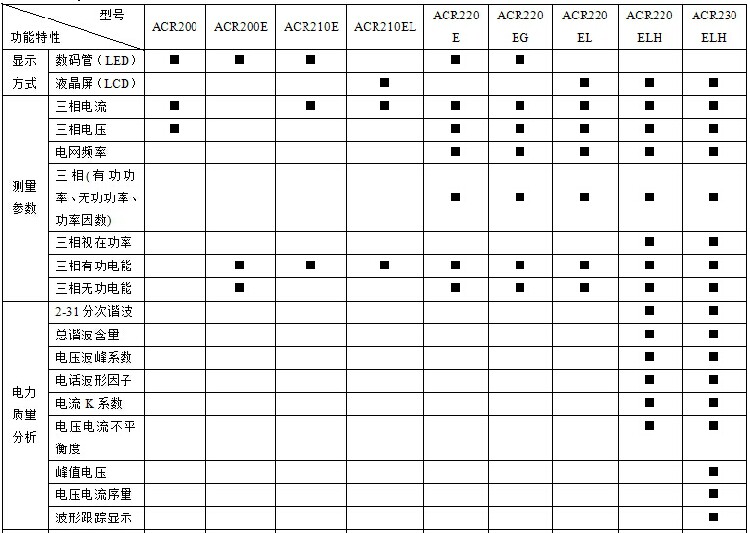

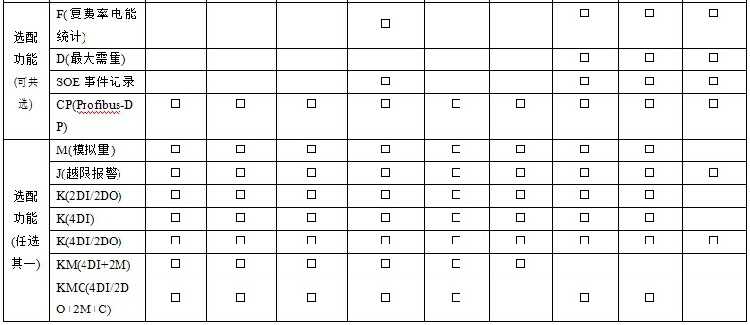

● Технические характеристики продукта серии ACR2XX
Примечание:
1,“ ■” для стандартной функции,“ □&Rdquo; для функции опции приведенный выше инструмент оснащен 1 RS485 связи;
2. Функция j (реле более тихий сигнал тревоги) ACR230ELH реплицируется с выходом первого переключателя, а количество других моделей J функционирует, что и количество выводов переключения;
3. ACR200 (E), ACR210E (L) и ACR220E (L) имеют 1 выходной сигнал функционального импульса при выборе функции K (4DI). Нет выходного сигнала сигнала импульсного сигнала;
4. ACR220 (230) ELH имеет 1 выходной сигнал функционального импульса мощности при выборе функции K (4DI/2DO);
5. ACR200 (E), ACR210E (L), ACR220E (L), ACR220ELH может привести к 2 моделированию;
6. В функции опции KC (4DI2DO+2M+C),+C
7. Общение PROFIBUS и RS485 нельзя выбрать в одно и то же время;
8. При выборе функции записи события функция DI или DO должна быть настроена.

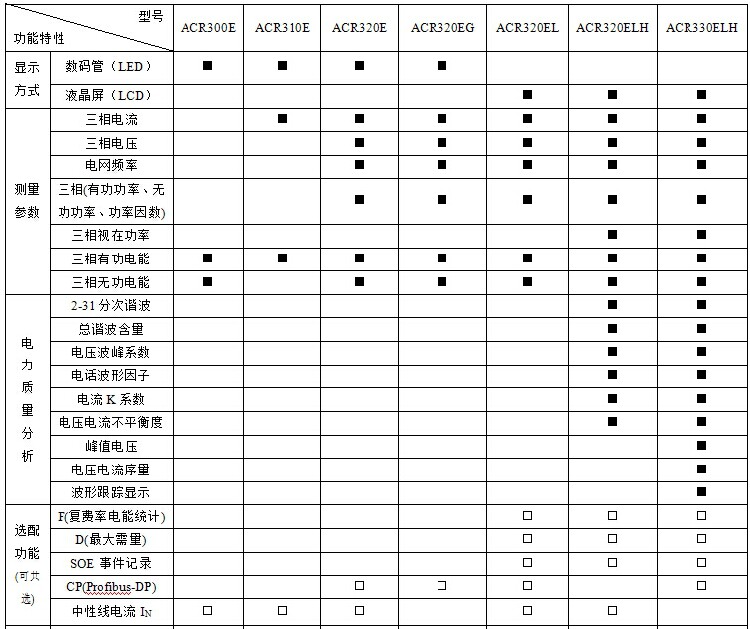

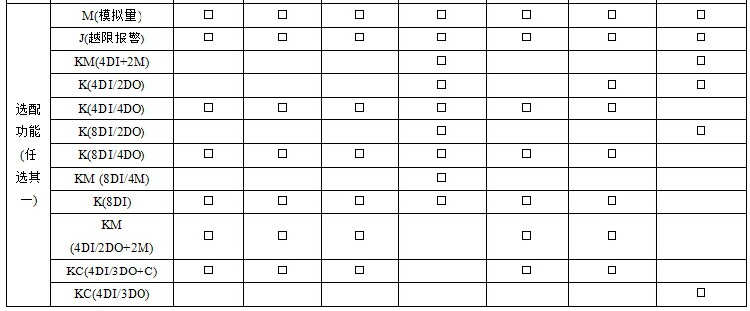

● Технические характеристики серии ACR3XX.
Примечание:
1,“ ■” для стандартной функции,“ □&Rdquo; для функции опции приведенный выше инструмент оснащен 1 RS485 связи;
2. Функция функции ACR330ELH (реле ограничивается сигналом тревоги) с выходом третьего дорожного переключения, а количество других моделей J -функции j совпадает с количеством вывода переключения;
3. ACR300E, ACR310E,  ACR320E (L), ACR320ELH При выборе функции K (8DI/4DO) не существует выходного порта импульсного сигнала. Когда функция K (4DI/4DO) выбирается, существует выходной сигнал функциональной мощности;
4. ACR330ELH имеет 1 выходной сигнал функционального импульса мощности при выборе функции K;
5. ACR300E, ACR310E, ACR320E (L), ACR320EG, ACR220ELH может увеличить до 4 выводов моделирования, ACR330ELH может привести к 2 моделированию;
6. Необязательная функция KC (4DI2/3DO+C)“+C&Rdquo; указывайте на увеличение связи на 1 RS485 (стандарт 1, в общей сложности 2 RS485) и иметь 1 выходной сигнал сигнала 1;
7. Общение PROFIBUS и RS485 нельзя выбрать в одно и то же время;
8. При выборе функции записи события функция DI или DO должна быть настроена.

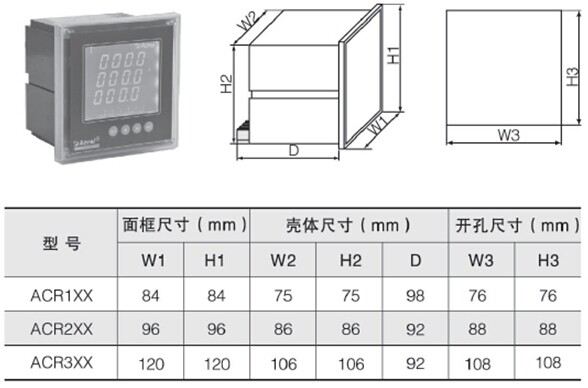

4  внешний вид и размер (блок: мм)

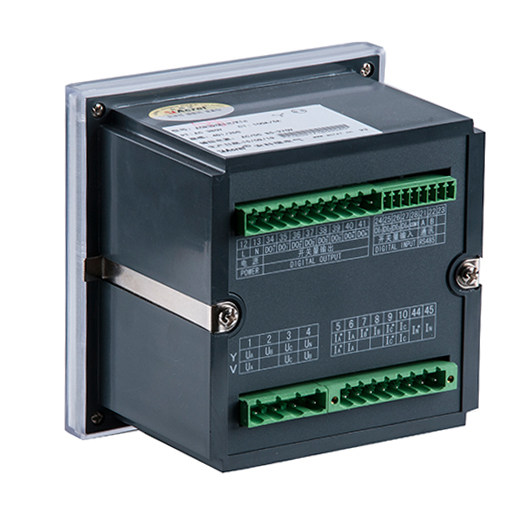

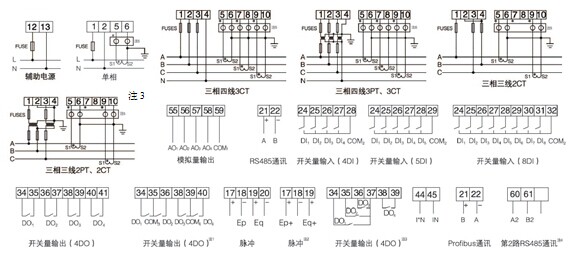

5  проводная терминал
  ПРИМЕЧАНИЕ 1: Применимо к ACR3XXE (L). Необязательно 8DI/2DO, 8DI/4DO.
  ПРИМЕЧАНИЕ 2: Применимо к однофальному электрическому измерителю и ACR3XXE (L). Необязательно 8DI/2DO.
  ПРИМЕЧАНИЕ 3: Подходит для ACR3XXE (L), чтобы выбрать 4DI/4DO, с одним пульсным сигналом с одним пульсом.
  ПРИМЕЧАНИЕ 4: Когда инструмент с двойной связи,“ 60, 61”
  примечание 5:
Для тестового терминала для КТ -вторичной стороны, тестовый терминал.
