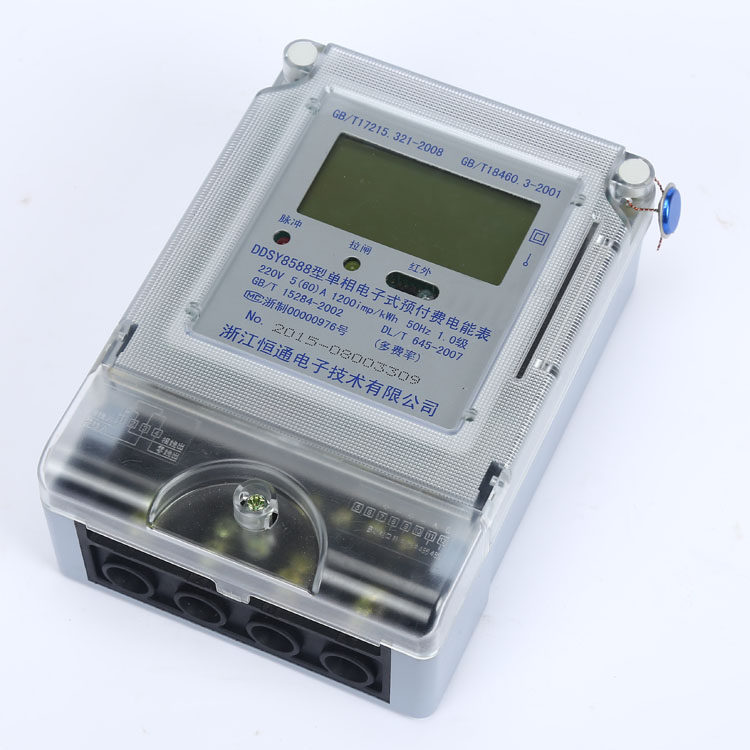

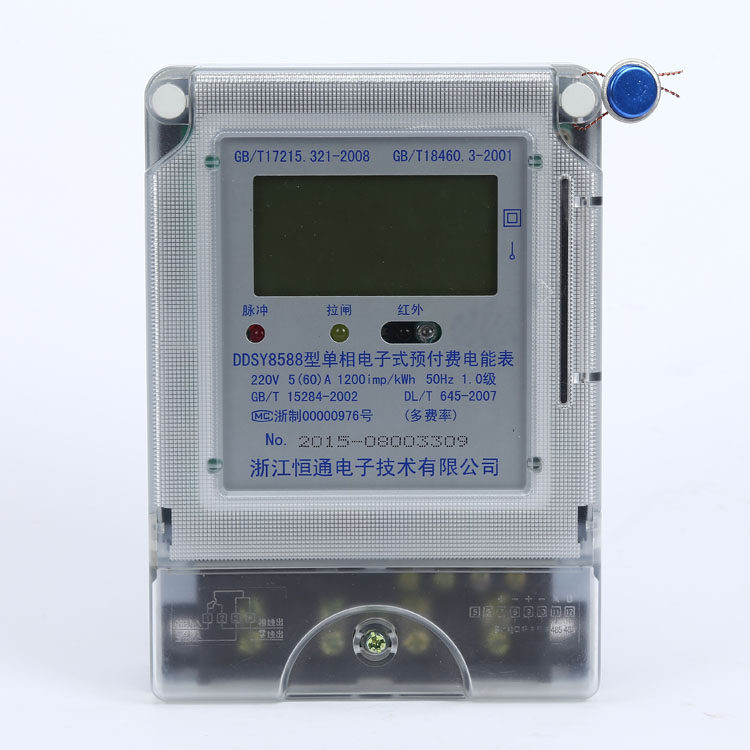

Однофазная сплатная плата вставленная карта -тип измеритель Многочисленная таблица, основанная на ценах на электроэнергию на шаг.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
I. Обзор
Этот стандарт определяет измеритель электроэнергии (далее как называется как“Метр”) Технические характеристики, адаптация к окружающей среде, механические характеристики, электрические характеристики, антиинтерференция
Технические требования и функциональные требования для надежности.
Умный счетчик может точно измерить положительную и обратную общую мощность, каждую скорость электрической энергии и использовать электрический женьшень для мощности, напряжения, тока, коэффициента мощности и частоты и т. Д.
Число измеряется и обрабатывается в реальном времени и имеет такие функции, как управление временем, автоматическое измерение, хранение данных, записи данных о событиях и т. Д., Которые могут соответствовать локальному использованию
Спрос домохозяйств на измерение электрической энергии с высокой оценкой и бухгалтерского учета.
В этой серии счетчиков электрической энергии используется большой цифровой чип обработки цифровых сигналов со стандартамиRS485Интерфейс связи, большой китайский ЖК -дисплей китайского экрана.Производство
ПередовойSMTПроцесс установки поверхности и импортные электронные компоненты с высоким уровнем срока службы, оболочка с высокой силой, экологически чистыми материалами, новыми формами, новыми формами,
практичный,Он обладает высокой изоляцией и коррозионной стойкостью. Это идеальный выбор для местных энергетических компаний и государственной корпорации электроэнергии электроэнергии, чтобы концентрировать масштабные ставки с интеллектуальной сеткой.
2. Справочные стандарты и спецификации
Дизайн, тестирование и производство интеллектуального измерителя энергетики относятся к национальным и энергетическим стандартам.
??GB/T 15284-2002 "Multi -Rate Electric Energy Tableспециальные требования"
??GB/T 15464-1995 «Общие технические условия на приборах и приборах»
??GB/T 17215.321-2008"Электрическое оборудование для измерения переменного токаспециальные требованияПервый21Часть статической функциональной таблицы мощности (1Уровень и2сорт)"
GB/T 17215.323-2008"Электрическое оборудование для измерения переменного токаспециальные требования-Первый23Часть статического нефункционального метра (2Уровень и3сорт)"
??GB/T 17215.211-2006"Общие требования к оборудованию электрического измерения переменного токаУсловия тестирования и испытанияПервый11Часть: измерительное оборудование "
GB/T 17215.301-2007«Особые требования к многофункциональным счетчикам энергии»
? DL/T 614-2007 "Многофункциональная электрическая таблица"
? DL/T 645-2007 "Многофункциональная энергетическая форма коммуникационного соглашения"
? DL/T 566-1995 «Технические условия для производительности дьявольца напряжения»
DL/T 698-1999 «Технические условия для системы концентрации пользователей с низким уровнем мощности»
? GB/T 18460.3-2001 《ICСистема продаж платежей за оплату картЧасть III: предоплаченная таблица электроэнергии "
3. Основная функция
3.1Измерительная функция
Он имеет функцию положительного, обратного и мощного измерения энергии энергии.
У него есть время -размерная функция: накопление и хранение электрической энергии и общей энергии электроэнергии для заостренных, пиков, плоских, долины и других периодов.
3.2хранилище данных
Способный12Один или два общей электрической энергии и каждая скорость данных электрической энергии каждой даты расчета;24Время (в нуле в начале месяца),
Или ежемесячно1К28Весь момент в номере.Пропустите время урегулирования на отключении электроэнергии, вы сможете восполнить больше всего, когда вы называете власть12Расчетные данные энергии Ленуки.
3.2заморозить
Мгновенное замораживание: при нормальных обстоятельствах заморозить текущий календарь, время, все электрические энергии и важные данные измерения; сохранить последнее3Вторые данные.
Замороженное время: замороженные данные электрической энергии в согласованном моменте и интервале времени;3Вторые данные.
Daily Frozen: хранение электрической энергии времени времени, чтобы установить момент времени, который можно хранить31Количество данных неба; энергетическая энергия в ноль ежедневно хранится по умолчанию.(Таблица с одной скоростью)
Вся точка зрения замороженная: общая мощность всей точки хранения, хранение168Данные.
Confrost: в течение двух наборов периодов/Переключение часового пояса, цена на электроэнергию/Когда электрическое преобразование цен на этапах может быть преобразовано, электрическая энергия и другие важные данные заморожены.
3.4Управление выводом
Поддержка для управления измерителем электрической энергии через команду/Совместные ворота; разрешения управления командными02сорт.
3.5Чистый ноль
Реализуйте нулевую функцию таблицы питания через предварительную карту параметров и не поддерживайте удаленные таблицы электрической энергии, чтобы очистить команду нуля.
Чистые данные, такие как электрическая энергия, замороженные измерения и записи событий, хранящиеся в измерителе мощности.
Четкие операции сохраняются как постоянные записи об инциденте.
3.6Ставка и период времени
Поддержите четыре платы: Sharp, Peak, Flat и Valley.
Существует два набора ставок и периодов времени, которые можно произвольно запрограммировать, и могут использовать другую установленную скорость и период времени в установленную момент времени.
Каждый период установленной ставки может быть установлен как минимум в течение года2Этот часовой пояс;24Это может быть установлено, по крайней мере, в час8В течении времени.
Поддержать праздничные праздники (16Настройки особого времени еженедельного воскресенья.
Поддержка одноразовых настройки метода.
3.7 Функция управления платой
Карта с логической картой шифрования/CPUКарта локальная функция управления затратами, при поддержке параметров параметров и функций перезарядки.Аварийный сигнал: когда оставшаяся сумма в измерителе питания
Когда сумма тревоги меньше или равна установленной тревоге, пользователям следует напомнить свету или другими способами;Сумма овердрафта должна быть записана в режиме реального времени, а сумма овердрафта ниже, чем в настройке
Когда количество овердрафта ограничено, электрический счетчик энергии должен отправлять сигнал мощности.Переключатель управления переключателем прерывания питания; когда счетчик электроэнергии получает эффективное обновление счетов за электроэнергию
После информации сумма овердрафта должна быть вычтена в первую очередь. Когда оставшаяся сумма больше, чем установленное значение (нулевое значение по умолчанию), электрический счетчик энергии может использоваться для ворот в локальном методе
Или разрешить состояние ворот.Оставшаяся сумма не может превышать максимальный объем измерителя электрического энергии, разрешенного в результате пособия по проектированию.
.
3.8Прайса на электроэнергию лестницы
С двумя наборами цен на электроэнергию на лестничных местах и может использоваться для использования другого набора цен на электроэнергию в момент установки;
Метод называется «Лунной лестницей», «Лестница» и поддерживает счетчик мощности автоматически переключаться между двумя методами в указанное время.
3.9Часы (необязательно)
Встроенный в цепь аппаратного тактового схема с функцией компенсации температуры.
Он имеет функцию автоматического преобразования календаря, времени и легального года.
Электрический счетчик энергии принимает только меньше или равен5В протоколе ошибки часов разрешается разрешать один раз в день.
При использовании интерфейса связи для принятия мер безопасности для электрического счетчика.
3.10Отображать функцию
Электрический счетчик энергии установлен в общей сложности2Супер яркая, долгая жизньLEDДиод, излучающий свет, используется для обозначения различного рабочего состояния измерителя электрической энергии, и определение следующее:
-Существует заслуженный индикатор импульса: красный; обычно разрушается, мерцание при измерении с помощью мощности.
--Потянув индикатор тревоги: красный; обычно уничтожайте, часто натягивайте ворота.
Внедрение счетчика электроэнергииLCDОтображать информацию

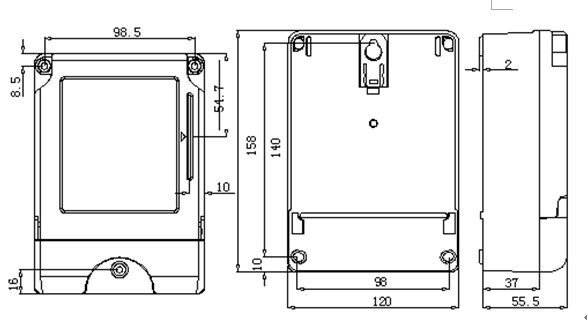

Четыре: карта измерений
пять,гарантия качества
Электрический счетчик энергии с даты доставки18В течение месяца,В соответствии с требованиями пользователя соответствия требованиям этих инструкций и полной герметизации производителя, если обнаружено, что счетчик электрической энергии не соответствует навыкам
Когда требования, предусмотренные в хирургических условиях, компания должна отремонтировать или заменить его бесплатно.
Во всем жизненном цикле продукта наша компания реализует все продукты электрического счетчика“ три упаковки” предоставлять необходимое обслуживание и услуги; несут ответственность за предоставление диаграмм проводки оборудования и
Необходимые технические файлы и чертежи.В соответствии с требованиями пользователя, обслуживающий персонал и операторы пользователя имеют необходимое обучение и предоставляют учебные материалы для мягких
Части регулярно обновляются и предоставляются бесплатные обновления.
