Умное пожарное оборудование, блок питания, пожарный монитор

Цена: 20 829 980руб.    (¥999999)
Артикул: 523298761287

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:安科瑞电气直销
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3000.262 495руб.
¥70014 708руб.
¥168035 163руб.
¥7000145 810руб.
  • Информация о товаре
  • Фотографии

    1,Обзор

    1.1Необходимость настройки системы мониторинга питания пожарного оборудования

     &Внутри NBSP; внутри современных зданий существует много типов пожарной сигнализации, пожарной профилактики и пожарных систем, которые распределены во всех углах здания.Когда происходит катастрофа, может ли оборудование для защиты от пожара в обычном рабочем состоянии напрямую связана с безопасностью жизни и имущества народа своевременно.Прерывание мониторинга оборудования и оборудования для предотвращения пожарной охраны из -за прерываний старения и энергопотребления, задержка управления пожаром, и возникающая трагедия не редкость.Таким образом, система мониторинга питания пожарного оборудования возникла, и рабочее состояние различных типов пожарного оборудования было эффективно контролировано.

       Отдел управления огнем является как центром мониторинга управления операцией автоматических средств защиты от пожаров, так и центра экстренного командования раннего пожара социальных единиц.Это связано с тем, может ли он эффективно предотвратить пожары и может ли пожар эффективно контролировать начальный огонь и минимизировать потерю.Обеспечение пожара, автоматическая защита от пожарной защиты может работать нормально, что играет чрезвычайно важную роль в обеспечении пожарной безопасности в здании.Пожарная безопасность здания в значительной степени зависит от качества оборудования для защиты от пожарной защиты, а также система пожарной сигнализации в отделении управления пожарной работа обычно и эффективная работа. СущностьВ течение долгого времени отказ от пожарного оборудования из -за выхода из -за контроля над пожарным оборудованием, что приводило к неоднократному распространению пожара. Особенно, когда источник питания жесткий, качество оборудования плохое, а осведомленность о безопасности слаба , эта проблема кажется особенно заметной.

       Система наблюдения за флоузобленным оборудованием NBSP; Оборудование для пожарной торговли под пожаром, система мониторинга питания пожарного оборудования AFPM будет иметь пожарное оборудование для пожарного оборудования“ эскорт&Rdquo;, играет позитивную роль в эффективном обеспечении жизни жизни людей и национальной собственности.

    1.2Основа за проектирование для систем наблюдения за пожарным оборудованием

       GB25506-2010 "Общие технические требования для отделения управления пожарной охраной"

       GB28184-2011 "Система мониторинга энергопотребления пожарного оборудования"

       GB50116-2013 "Спецификация проектирования системы автоматической сигнализации огня"

    1.3 AFPMВведение в систему наблюдения за пожарным оборудованием

       afpm 系列 设备 电源 监控 系统 能够 对 消防 设备 的 电源 实时 监控 ， ， 通过 检测 消防 电源 的 电压 电流 、 开关 等 有关 设备 电源 信息 ， 从而 判断 设备 是否 有 、 电源 电源 信息 信息 从而 判断 是否 有 过压 、 Обучение давления, отсутствие фазы, фаза ошибки и перегрузка (перегрузка) и другая информация об отказе и система мониторинга сигнала тревоги и записи реального времени.Эта система имеет характеристики надежности, реального времени и цифрового, интеллектуального, сети, автоматизации и непрерывного мониторинга.Реальное время отражает состояние источника питания мониторингового оборудования и концентрировано, так что пожарное оборудование можно эффективно избежать во время пожара, пожарное оборудование не может работать нормально из -за разрушения питания и максимальной гарантии Надежность системы пожарной связи гарантирована.

     &Система наблюдения за пожарным оборудованием NBSP; AFPM использует централизованный источник питания и обеспечивает напряжение безопасности DC24V для датчика ON -site через монитор, чтобы эффективно обеспечить стабильность и безопасность системы.Его можно широко использовать в умных зданиях, апартаментах с высоким уровнем, отелями, ресторанами, коммерческими зданиями, промышленными и горнодобывающими предприятиями, подразделениями по защите пожарной охраны национальных ключей, а также нефтехимической, культурной, образованием, финансами, телекоммуникациях и т. Д.

       Система мониторинга силового оборудования AFPM состоит из монитора состояния мощности пожарного оборудования (региональное расширение), датчика, реле, системного хоста и вспомогательных аксессуаров.

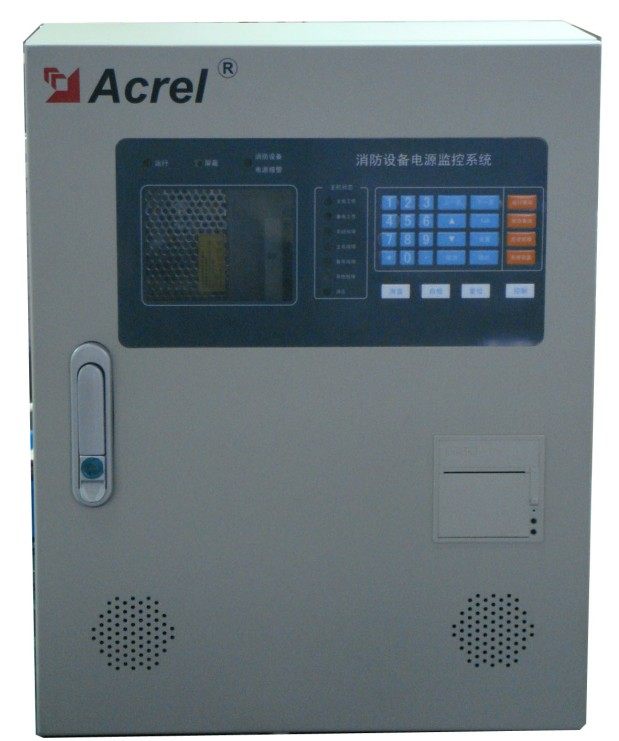

    2. AFPM100Монитор состояния мощности пожарной охраны

    2.1Рабочий источник питания

       ●Основной источник питания: AC220V 50 Гц (позволяя 85%~ 110%от диапазона), номинальная выходная мощность: 180 Вт

       ●Запасной источник питания: когда основным источником питания является низкое напряжение или отключение питания, поддерживайте время рабочего мониторинга оборудования≥8h

       ●Монитор обеспечивает источник питания DC24V для подключенного датчика

    2.2Рабочая система и метод передачи

       24-часовая рабочая система, протокол связи Modbus-RTU, метод полупроводной шины RS485, расстояние передачи, превышающее 500 м (может расширить расстояние связи через реле).

    2.3Основные параметры и композиционные части

       AFPM100 монитор источника питания огненного оборудования -это метод установки на стене. Основные функции и компоненты композиции следующие:

       ●Мониторинг емкости:≤ 128 очков (плюс реле≤ 256 баллов)

       ●Метод отображения: маленький ЖК -дисплей

       ●Модуль ввода и вывода: встроенный -в удаленном интеллектуальном модуле ввода/вывода

       ●Модуль звука и света: встроенный динамик, пчелиный твит, светодиодный индикатор

       ●Запасной питание: DC24V, 24AH

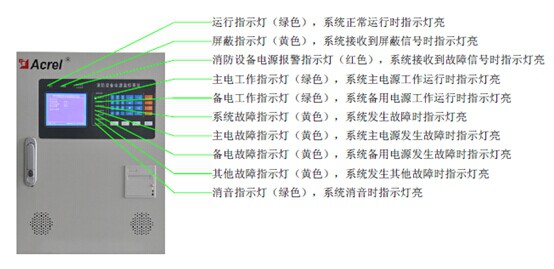

    2.4Описание компонента панели монитора и описание функции

    Рисунок 1 Панель монитора компонент компонента и описание функции

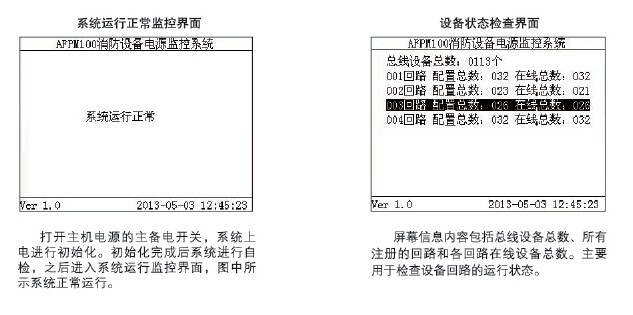

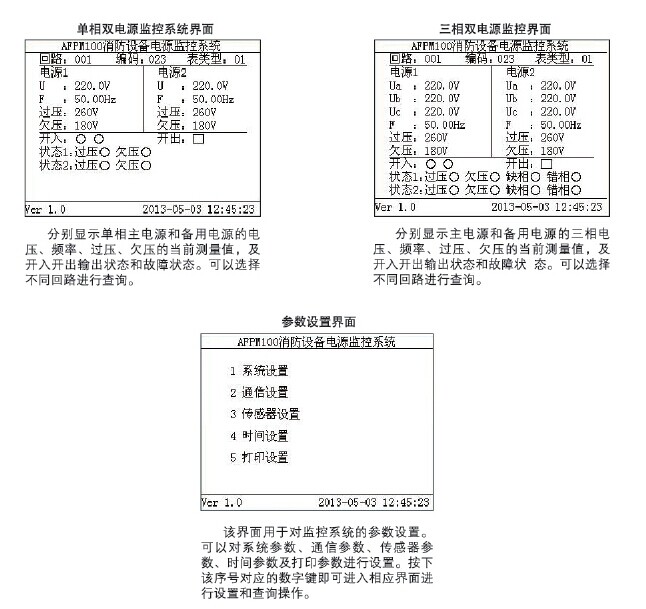

    2.5Экран мониторинга программного обеспечения

      Рисунок 2 Мониторинг экрана мониторинга программного обеспечения

    2.6Схема подключения

      Рисунок 3 Дисюза проводки

    3,датчик

    3.1Выбор датчика

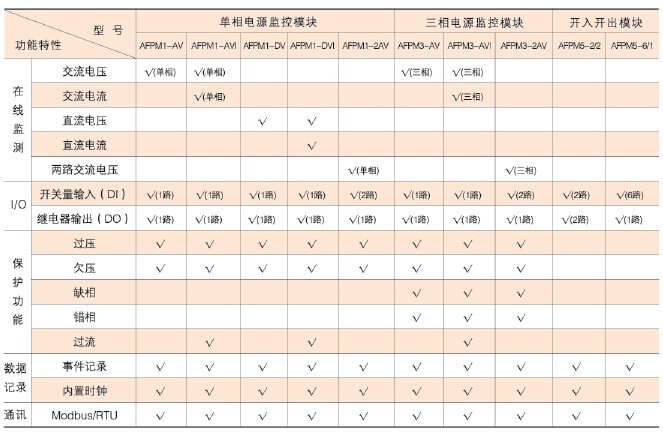

    Таблица 1 Список выбора датчиков

    3.2Введение датчика

    3.2.1 Однофазный модуль мониторинга мощности

    3.2.1.1 Функция

      ●Реальное мониторинг однофазного напряжения переменного тока/ток, напряжение/ток постоянного тока, или два однофазного напряжения переменного тока;

      ●Тревога с чрезмерным давлением, под давлением, переправо (ограничен только продуктами обнаружения тока);

      ●Обеспечить входную функцию напряжения переключателя двух дорог (только двух двухфазных продуктов напряжения связи) дороги или двух дорог, которые могут отслеживать состояние переключения;

      ●Предоставьте один вывод реле для подключения к схеме управления сигнализацией;

      ●С помощью функций хранения событий тревога может записать время, тип и параметры тревоги. Согласно записям о тревоге, вы можете проанализировать ситуацию сцены и обеспечить основу для устранения сбоя;

      ●Используя технологию связи на автобусе, программное обеспечение для управления верхними машинами всегда может отслеживать работу сайта и своевременно обнаружить информацию о тревоге.Через интерфейс RS485 стандартный протокол Modbus может быть подключен к различным стандартным системам;

      ●Высокая интеграция, сеть, высокая степень интеллекта и разумные характеристики движения.

    3.2.1.2 Технические параметры

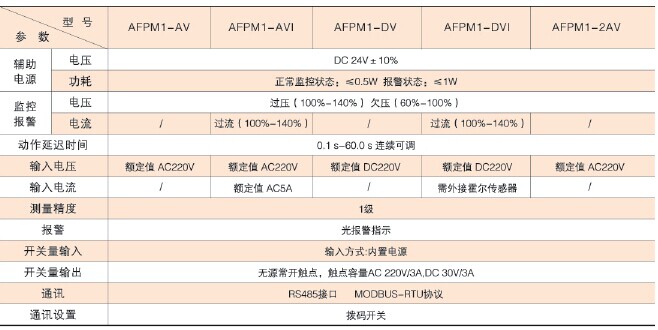

    Таблица 2 Технические параметры модуля однофазного мощности модуля

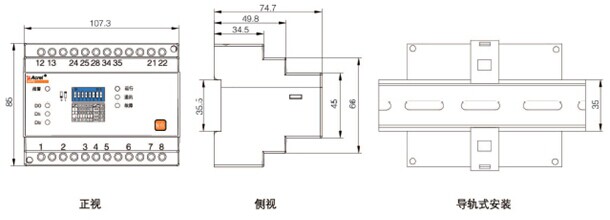

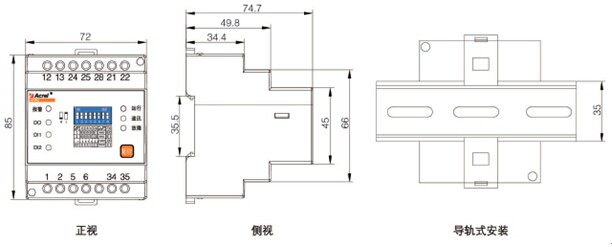

    3.2.1.3 Размеры формы и установки (mmПолем

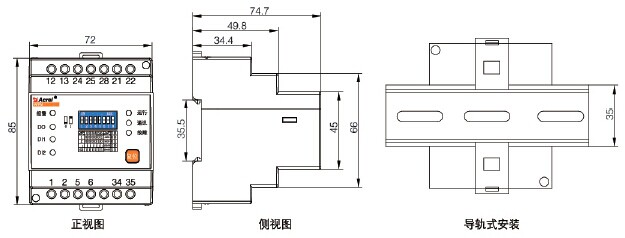

    Рисунок 5 Однофазная модуль модуля мощности и размер установки

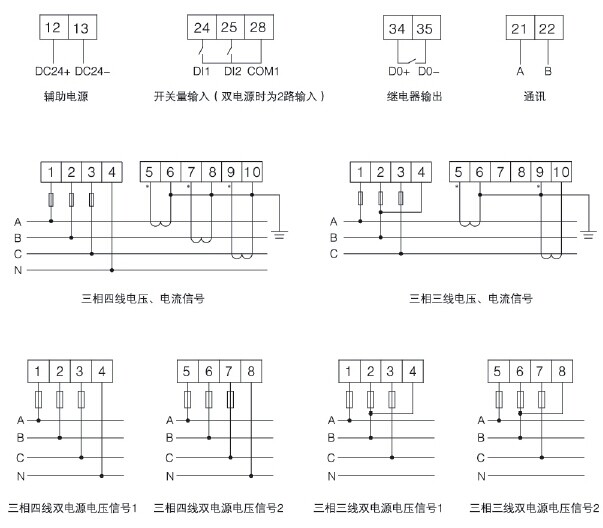

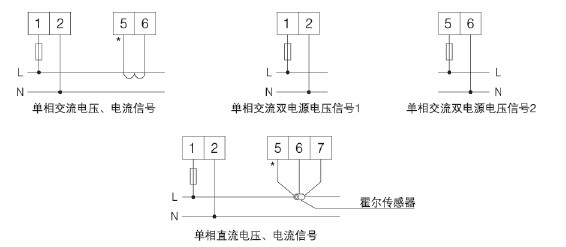

    3.2.1.4 Терминалы

    Рисунок 6 Проводная проводная модуль модуля мощности мощности

    3.2.2 Трехфазный модуль наблюдения за мощностью

    Рисунок 7 Трехфазный модуль наблюдения за мощностью

    3.2.2.1 Функция

       ●Реальное мониторинг трехфазного напряжения переменного тока/ток, или два -трехфазное напряжение;

       ●Владение, отсутствие давления, вывих, фаза разлома, перегрузка (ограниченные продукты обнаружения тока);

       ●Обеспечить входную функцию напряжения переключателя одной или двух дорог (только трехфазный продукт напряжения переменного тока) на дороге (только мониторинг трехфазных продуктов напряжения переменного тока), которые могут отслеживать состояние переключателя;

       ●Предоставьте один вывод реле для подключения к схеме управления сигнализацией;

       ●С помощью функций хранения событий тревога может записать время, тип и параметры тревоги. Согласно записям о тревоге, вы можете проанализировать ситуацию сцены и обеспечить основу для устранения сбоя;

       ●Используя технологию связи на автобусе, программное обеспечение для управления верхними машинами всегда может отслеживать работу сайта и своевременно обнаружить информацию о тревоге.Через интерфейс RS485 стандартный протокол Modbus может быть подключен к различным стандартным системам;

       ●Высокая интеграция, сеть, высокая степень интеллекта и разумные характеристики движения.

    3.2.2.2 Технические параметры

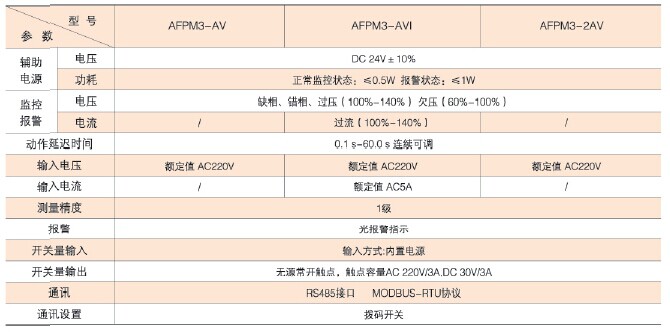

    Таблица 3 Технические параметры трехфазного модуля наблюдения за мощностью

    3.2.2.3 Размеры формы и установки (mmПолем

    Рисунок 8 Размер формы и установки трехфазного модуля мониторинга мощности

    3.2.2.4 Терминалы

    Рисунок 9 Трехфазный модуль модуля мощности мощности

    3.2.3 Модуль переключения

    Рисунок 10 Модуль переключения

    3.2.3.1 Функция

       ●Предоставьте два или шесть функций переключения входных функций, которые могут отслеживать состояние переключателя;

       ●Обеспечить выход на весь или два реле, который может быть подключен к схеме управления сигналом тревоги;

       ●С помощью функций хранения событий тревога может записать время, тип и параметры тревоги. Согласно записям о тревоге, вы можете проанализировать ситуацию сцены и обеспечить основу для устранения сбоя;

       ●Используя технологию связи на автобусе, программное обеспечение для управления верхними машинами всегда может отслеживать работу сайта и своевременно обнаружить информацию о тревоге.Через интерфейс RS485 стандартный протокол Modbus может быть подключен к различным стандартным системам;

       ●Высокая интеграция, сеть, высокая степень интеллекта и разумные характеристики движения.

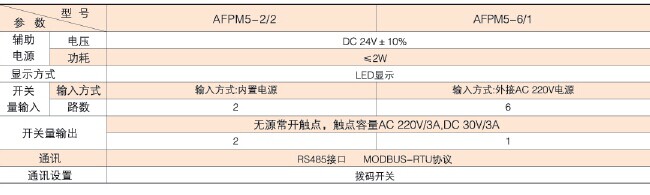

    3.2.3.2 Технические параметры

    Таблица 4 Технические параметры переключения

    3.2.3.3 Размеры формы и установки (mmПолем

    Рисунок 11 Форма и размер установки модуля измерения переключателя

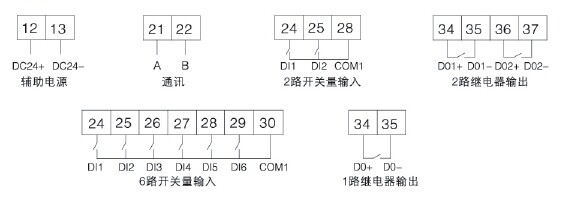

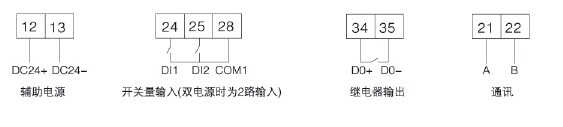

    3.2.3.4 Терминалы

    Рисунок 12 Терминал измерения модуля переключателя

    4,Реле

    Рисунок 13 Реле

    4.1Рабочий источник питания

       ●Основной источник питания: AC220V 50 Гц (позволяя от 85%до 110%от диапазона), номинальная выходная мощность: 180 Вт

       ●Запасной источник питания: когда основной источник питания является низким или отключением электроэнергии, сохраняйте рабочее время реле.≥8h

       ●Реле обеспечивает источник питания DC24V для подключенного датчика сигнала напряжения/тока

    4.2Рабочая система и метод передачи

       24-часовая рабочая система, протокол связи Modbus-RTU, метод полудрянного автобуса RS485.

    4.3Основные параметры и композиционные части

       RELAYR -это метод установки на стене. Основные функции и компоненты композиции следующие:

       ●Мониторинг емкости:&Le; 32 балла

       ●Запасной питание: DC24V, 7AH

       ●Рабочая среда: рабочая температура -0 ℃ ～+40 ℃, температура хранения -20 ℃ ～+70 ℃, относительная влажность≤ 95%, без росы узел, высота высоты:≤ 2500M, уровень загрязнения: уровень III, категория установки: Уровень III

       ●Уровень защиты оболочки: IP51

    4.4Описание функции

       AFPM-ZJQ ОБОРУДОВАНИЕ ОБОРУДОВАНИЯ ОБОРУДОВАНИЯ РЕЛИЗА РЕЛИЗАЦИЯ РАСПОЛОЖЕНИЯ МОНИМАНИРА (далее называемая родственниками) подходит для систем, где монитор (хост) и датчик на месте (модуль мониторинга).Реле может не только увеличивать расстояние связи системы, но и подавать мощность подключенному датчику поля (модуль мониторинга) для решения ослабления сигнала связи и выходной мощности из -за большого расстояния.Реле передает подключенный модуль -сайт и информацию о питании реле на монитор (хост) через шину связи.

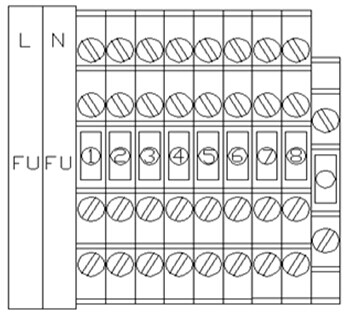

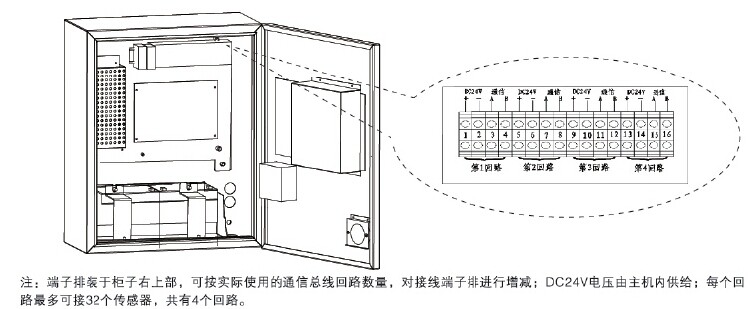

    4.5Схема проводки внутренней терминала

       Reepermine Terminals помещаются в шкаф -хост, с 8 однопроводными терминалами.Среди них метод проводки терминала проводки заключается в проводке с верхнего конца, в сочетании с иконой тщательно проводки.

    Рисунок 14

    Функции каждого терминала показаны в таблице 5.

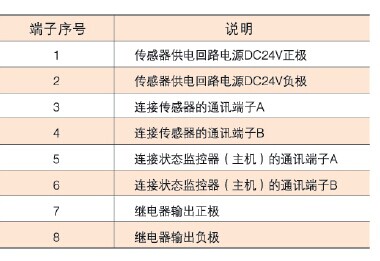

    Таблица 5 Дюкторальные функции внутри реле выводятся

    5Системный хост

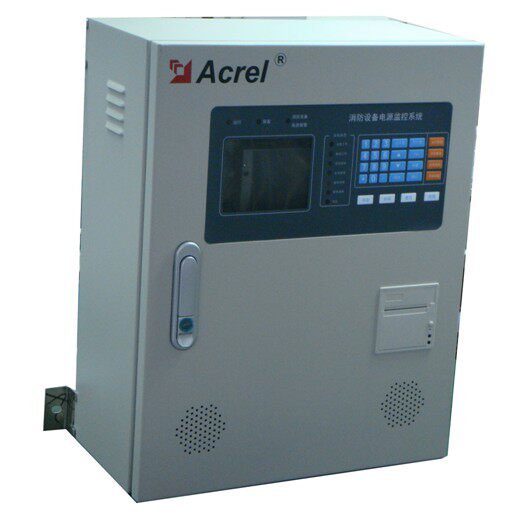

    Рисунок 15 Системный хост

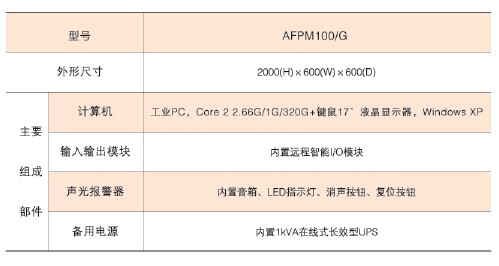

       Основные компоненты показаны в таблице 6.

       Таблица 6 Системный хост в основном составляет компоненты

    6Поддержка вложения

    6.1 AKH-0.66 IТип тока кишечника

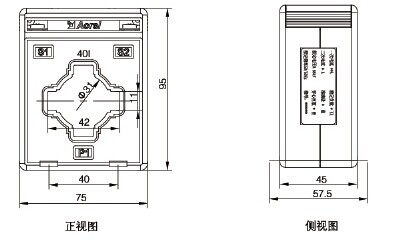

    Рисунок 16 AKH-0.66i Трансформатор Форма и размер трансформатора и размер

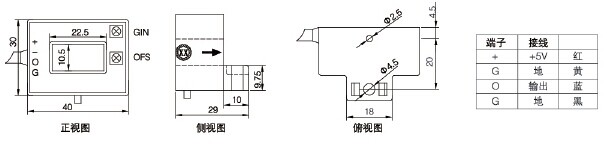

    6.2 Датчик тока зала

    Рисунок 17 Форма и размер датчика тока зала.

    6.3 Трансформаторы тока переменного тока и технические параметры датчика тока зала.

    Таблица 7 Трансформаторы тока переменного тока и технические параметры датчика тока зала.

    Классификация кишечника

    Датчик тока переменного тока AKH-0.66- □ □

    Датчик тока зала

    Метод соединения схемы распределения питания

    Бронзовая медаль связь

    HCS-TKC50-BR5

    Кишечная спецификация

    40-I

    50A

    Номинальный уровень текущего уровня

    15/5

    20/5

    25-30/5

    40-60/5

    75-100/5

    150/5

    200-450/5

    500-800/5



    Спецификация матери/кабеля (мм)/номер корня

    /

    40*10/1



    Кабель максимального наружного диаметра (мм) (мм)

    Ø30

    20*10

    Способ установки

    Исправление

    Прямая фиксация/фиксация давления в одиночной части

    Винтовая фиксация

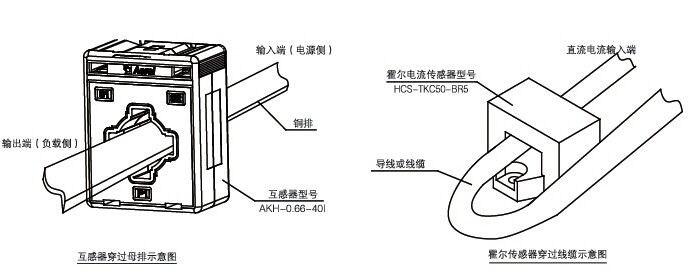

       ПРИМЕЧАНИЕ. Номинальный уровень тока трансформатора тока должен быть больше или равен значению тока установки цепи распределения мощности для защиты электрических приборов.В реальных приложениях все кабели или медные стейки должны проходить через трансформатор.

    ИНЖИР

    7План системной сети

    7.1 Сеть малого и среднего мониторинга сеть сети

    7.1.1 Небольшие отдельные здания (некомбинированные родственники)

    Рисунок 19 Маленькая мономерная архитектура (неконкунтирующая) Системная сеть системной сети

    7.1.2 Средне -сильная мономерная архитектура (плюс эстафета)

    инжир

    7.2 Крупная сеть системы мониторинга

    Рисунок 21 Крупная сеть системы мониторинга

    8,Проектирование и применение системы

    8.1 Цели проектирования системы

       AFPM Оборудование ОБОРУДОВАНИЯ ОБОРУДОВАНИЯ ОБОРУДОВАНИЯ СВЯЗИ ПЕРЕВОЧКИ СВЯЗИ. . Стабильная и надежная работа; конструктивная компоновка системы наблюдения за пожарным оборудованием AFPM может быть разделен на два метода: комплексный иерархический мониторинг или мониторинг охвата точки отбора. Комплексная иерархическая защита покрытия глубины может достичь наилучшего эффекта мониторинга.

    8.2 Правила проектирования системы

    8.2.1 Основные положения

    8.2.1.1 Продукция системы мониторинга мониторинга пожарной охраны должна соответствовать положениям Национального стандартного GB28184-2011 «Система мониторинга силового оборудования».

    8.2.1.2 Форма и спецификации датчика должны быть определены в соответствии с конкретными условиями укладки электрической линии и конкретной ситуацией оборудования для защиты от пожарной защиты;

    8.2.1.3 Большие квалификационные здания или здания должны контролироваться комбинацией децентрализованного и сконцентрированного, то есть установленных мониторов в каждой отделении управления пожарной охраной или кто -то, выполненный, и в то же время загрузите мощность питания оборудование для защиты от пожарной защиты и информация о сигнализации аварийного сигнала каждого монитора. Для хоста системы основного центра пожарной охраны, единого управления, мониторинга и отображения информации;

    8.2.1.4 Общее количество адресов, подключенных к каждому монитору, не должно превышать 128 баллов, а особые обстоятельства могут быть расширены ретрансляцией; общее количество частей каждой шины не должно превышать 32 балла.

    8.2.1.5 Настройка системы не должна влиять на нормальную работу системы питания и распределения.

    8.2.2 Установить место

       Места с отделениями управления пожарной охраной, следует создать систему наблюдения за мощностью огнестрельного оборудования.

    8.2.3 Объем

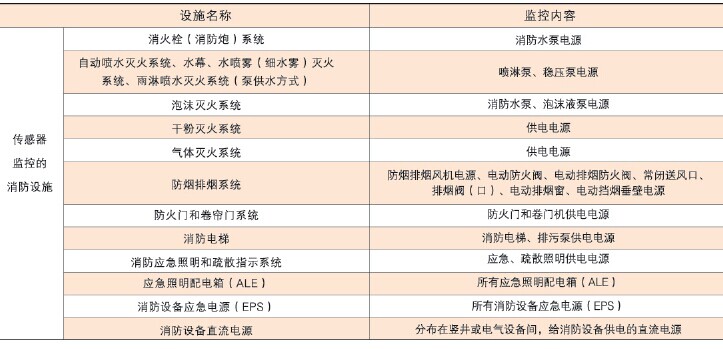

    8.2.3.1.

       все виды источника питания или питания постоянного тока для всех типов пожарного оборудования в здании, включая основной питание и резервный источник питания, должен быть установлен с датчиком; датчик должен быть установлен на двойном источнике питания Двойное питание в конце распределительного ящика -doflove.

    Пожарный питание мониторинга датчиков должно включать, но не ограничиваться приведенной ниже таблицей:

    Пожарная нагрузка питания для мониторинга датчиков



    8.2.3.2 Нормальная нагрузка питания

       Особенно важная нагрузка, нагрузка на первое уровни и нагрузку второго уровня должны быть установлены для установки; датчик должен быть установлен на двойном источнике питания двойного источника питания в последнем распределительном поле.

    8.2.4 Установка сайта

    8.2.4.1 Настройки хоста системы

     &Когда у NBSP; крупные здания или строительные группы имеют несколько отделений управления пожарной охраной, хозяин системы должен быть установлен в основной помещении управления против защиты;

     &Хост системы NBSP; B может одновременно управлять 10 мониторингом с помощью модуля связи;

       c Системная коммуникация хоста составляет 1×10&Раз; 128 = 1280 датчиков;

     &Хост системы NBSP; D использует общение оптического волокна с связи RS485 с 1000 метров и более 1000 метров.

    8.2.4.2 Настройки монитора

     &Когда NBSP; A, когда есть отделение для управления пожарной охраной, монитор должен быть установлен в отделении управления пожарной охраной; когда отделение управления огнем не установлена, монитор должен быть установлен в дежурном месте;

     &Монитор NBSP; B может выводить 4 цепи, а модель шнура питания-ZR-RVS-2×1.5mm2, 32 датчика могут быть подключены в пределах 500 метров на цепь;

       C Мониторинг коммуникации составляет 4&Раз; 32 = 128 датчиков;

    8.2.4.3 Настройки реле

       релевое устройство должно быть установлено в сильной электрической скважине;

     &Когда расстояние источника питания от монитора NBSP; B до датчика превышает 500 метров, следует добавить реле.

    8.2.4.4 Настройки датчиков

       датчик должен быть установлен на двойном источнике питания двойного источника питания на последнем распределении уровня.

    9,Типичное дизайнерское решение

    9.1 Схема схема проводки системы

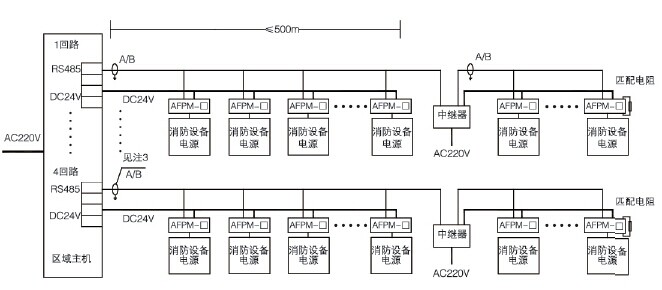

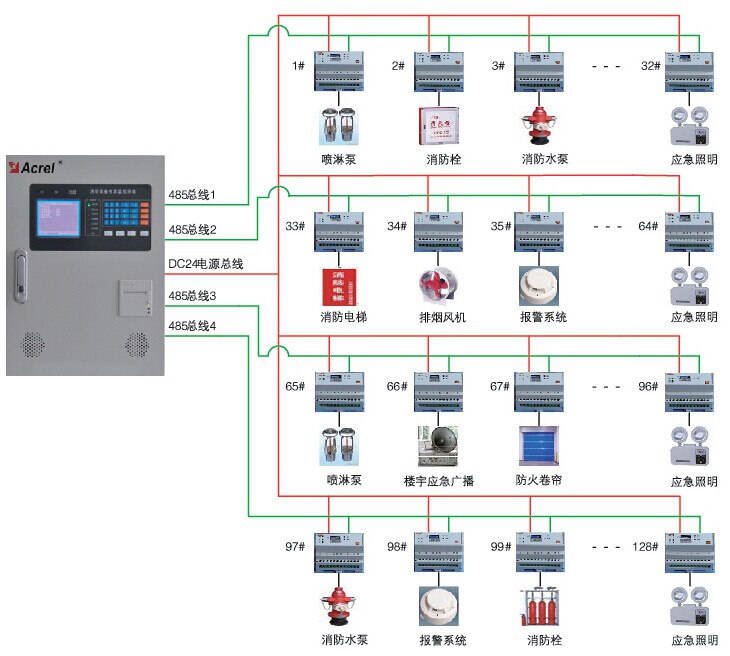

    9.1.1 Структура топологии сети с небольшим и средним системой мониторинга

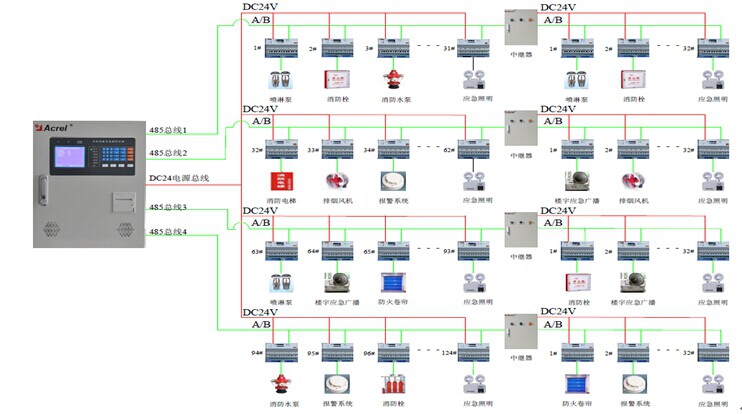

    Рисунок 22 Маленькая и средняя система мониторинга.

       1. Модуль AFPM-как датчик.Монитор может получать и отображать рабочее состояние источника питания оборудования для пожаротушения и рабочего статуса реле.

     &Когда NBSP; 2. Когда расстояние передачи превышает 500 м, необходимо добавить реле.В шнуре питания AC220V реле используется 3*1,5 мм², предоставленным монитором пожарной питания ON -SAITE или монитором для мониторинга пожарной охраны.

       3. Метод передачи - это шина RS485. На рисунке представлено A/B, что его слой защиты кабеля должен быть надежным при защите монитора.

       4. Каждый датчик устанавливает адрес связи монитора, набрав переключатель.

       5. Согласно потребностям проекта, подключитесь к 120 на самом дальнем датчике на линии связиΩ-10KΩ/1W соответствует сопротивлению повышению стабильности связи.

       6. Общий монитор питания имеет 4 выходных цепи, и каждый цикл может напрямую подключать 32 датчики.В особых случаях можно расширить больше датчиков.

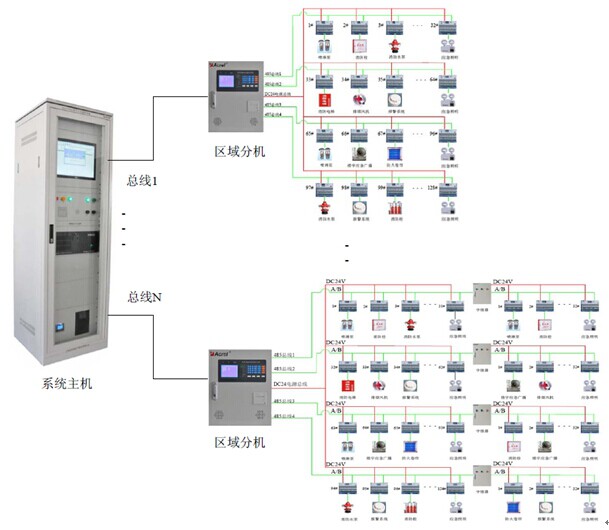

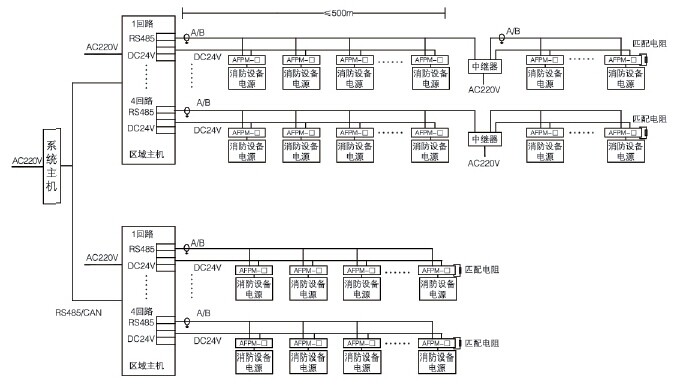

    9.1.2 Большая система мониторинга сети Структура Структура Структура

    Рисунок 23 Диаграмма Структура топологии сети.

       1. Системный хост может подключить до 10 региональных мониторинга, который может быть расширен в особых обстоятельствах.

       2. Эта система используется в строительных группах или на оборудовании на месте и должна быть разделена на несколько регионов.

       3. Каждый монитор региона может напрямую подключаться к 128 датчикам, и могут быть расширены особые обстоятельства.

       4. Струкция электроэнергии владельца электроэнергии Main Power AC220V, резервный источник питания может быть организован или доступен на месте.

    9.2 Диаграмма системы мониторинга

    9.2.1 Диаграмма системы мониторинга питания огня

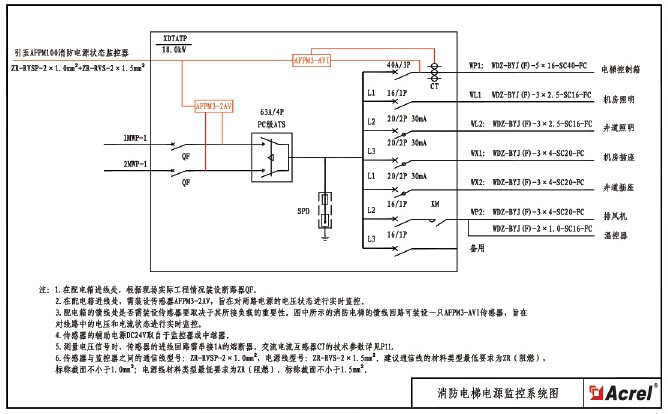

    Рисунок 24 Диаграмма системы мониторинга мониторинга огня

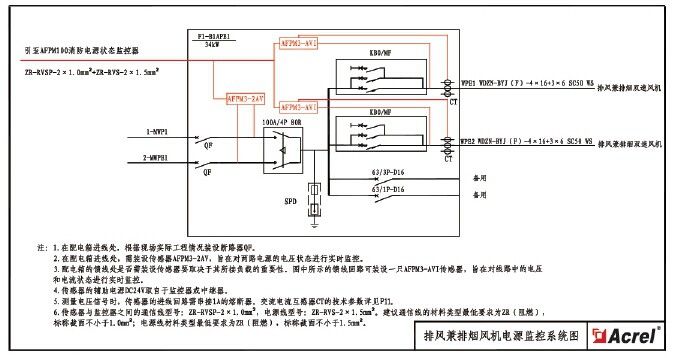

    9.2.2 Диаграмма системы мониторинга

    Рисунок 25.

    9.2.3 Диаграмма системы распределения мощности.

    Рисунок 26  диаграмма системы распределения мощности.

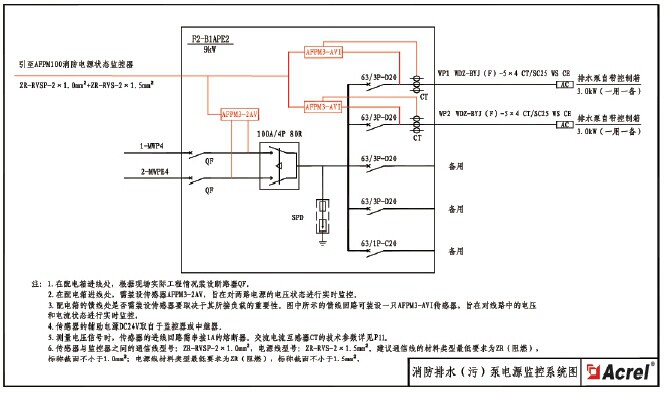

    9.2.4 Диаграмма мониторинга питания насоса (загрязнение)

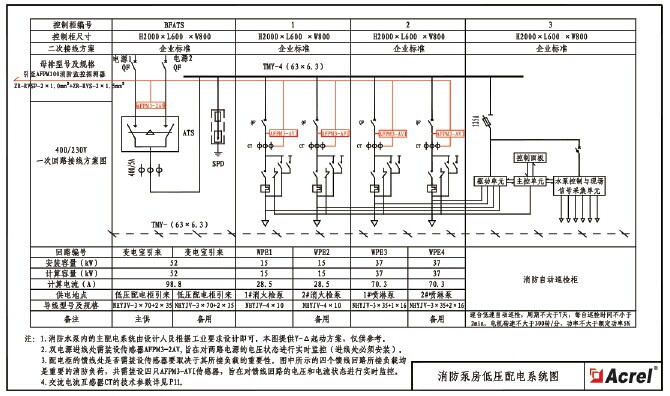

    Рисунок 27 Диаграмма мониторинга питания насоса с пожарным дренажом (загрязнение)

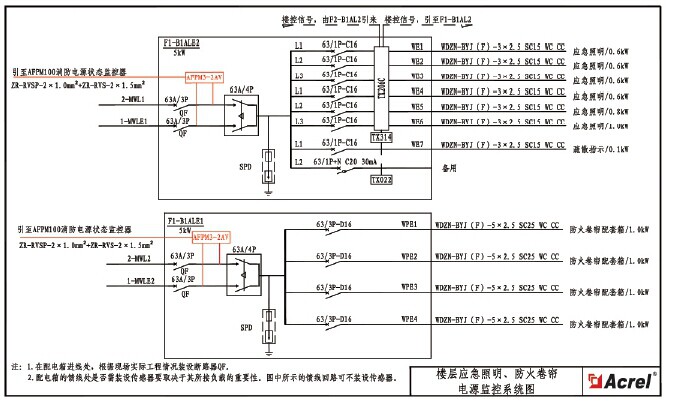

    9.2.6 Аварийное освещение на полу, устойчивый

    Рисунок 28 Аварийное освещение на полу, Устойчивый

    9.3 Схема мониторинга

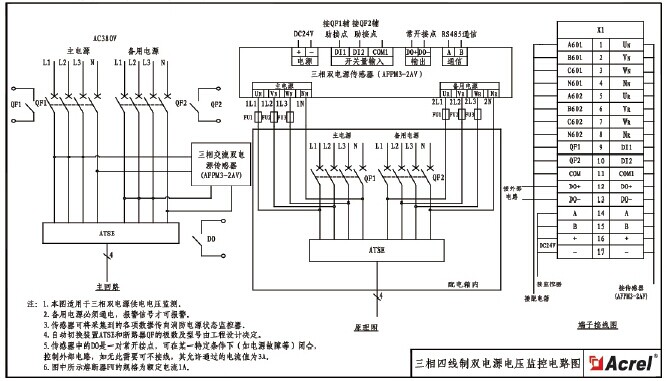

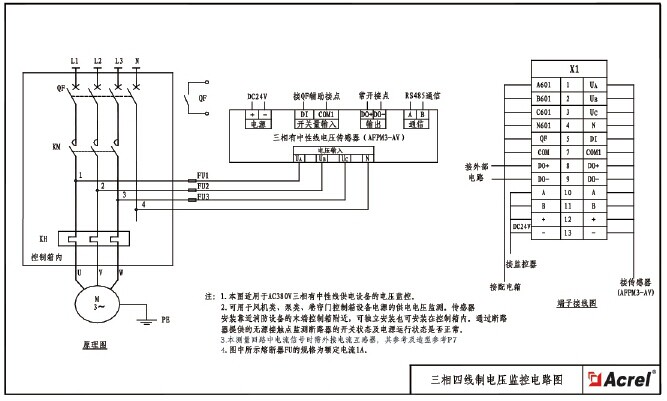

    9.3.1 Трехфазная и четырех линейная схема мониторинга напряжения с двойной силой

    Рисунок 39 Двойная схема мониторинга напряжения

    9.3.2 Трехфазная и четырехпроводная схема мониторинга тока напряжения

    Рисунок 30 Схема мониторинга трехфазного четырехногенного тока напряжения напряжения

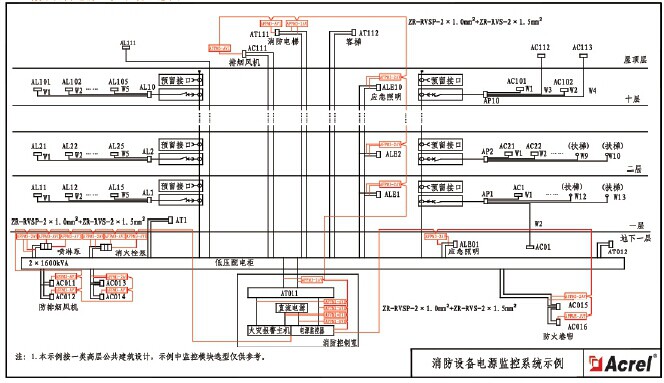

    9.4 Диаграмма системы наблюдения за питанием пожарного оборудования

    Рисунок 31  Схема системы наблюдения за силовым оборудованием.

    10 Строительство системы, установка и отладка

     &Строительство системы NBSP; должно осуществляться в соответствии с утвержденными документами по проектированию и строительным техническим решениям, и не должно быть изменено по желанию; когда требуется проект, первоначальная проектная единица несет ответственность за изменение и рецензирующее агентство Обзор и одобрение.

    10.1 проводка

    10.1.1. Проводка системы должна соответствовать требованиям нынешних национальных стандартных характеристик GB50116 «Спецификации для строительства и принятия автоматической системы пожарной сигнализации»;

    10.1.2 После установки системной шины провода, которые имеют дело с каждой цепью, измеряют сопротивление изоляции с помощью метра 500 В.&Омега;;

    10.1.3. Проводки в одном и том же проекте следует различать в соответствии с различными применениями. Цвет проводов одного и того же использования должен быть согласованным, положительный электрод шнура питания должен быть красным, а отрицательный электрод должен быть синим или черным ;

    10.1.4 Системная шина принимает линию связи ZR-RVSP-2×1.0mm2+Корб питания Zr-RVS-2×1.5mm2Носите SC20 и трубку.

    10.2 монитор/Установка реле

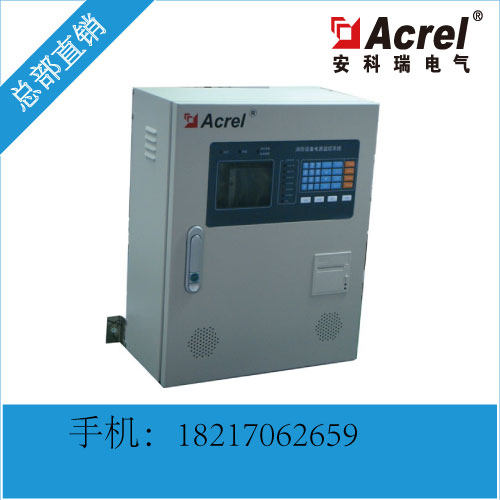

    10.2.1. Во время установки висящей стенки монитора/реле высота нижней стороны нижней части должна составлять от 1,3 до 1,5 м, а стенка бокового расстояния у дверей Акэл не менее 1,2 м. 0,1 млн. ~ 0,2 метра из земли;

    10.2.2 Внедряется кабель или проволока монитор/реле.

    10.2.3 Монитор и системные хосты установлены в помещении в отделении управления огнем; реле установлен в сильной вертикальной скважине.

    10.3 Установка датчика

    10.3.1 Все датчики установлены в шкафу распределения питания (коробка) соответствующего источника питания питания в шкафу распределения питания;

    10.3.2 Установка датчиков не должна разрушать целостность контролируемой линии;

    10.3.3 Датчик установлен с 35 -миллиметровым стандартным рельсом.

    10.4 отладка

    10.4.1 Отладка системы должна быть организована подразделением строительства (надзор), строительное устройство должно быть подробно реализовано, а установка строительства должна быть завершена, и должно быть выполнено принятие качества;

    10.4.2 Перед отладкой он должен иметь следующие технические документы

    10.4.2.1 Системная диаграмма, план этажа;

    10.4.2.2 Технический файл установки оборудования;

    10.4.2.3 Изменить диаграмму реализации детали проектирования и изменить файл сертификации дизайна;

    10.4.2.4 Записи проверки процесса строительства, записи отладки;

    10.4.2.5

    10.4.3 Корпорация ввода в эксплуатацию должна проводиться профессиональным и техническим персоналом;

    10.4.4 При отладке сначала сделайте следующую работу

    10.4.4.

    10.4.4.&Омега; ожидание проблем, должна принимать соответствующие меры лечения;

    10.4.5 Системная отладка должна проводиться один за другим на датчиках и мониторах, соответственно, и отладка системы может быть выполнена после подтверждения того, что тревога без сбоя и самостоятельно проходит;

    10.4.6. Различное оборудование, которое было заказано, было подключено к полной системе наблюдения за энергопотреблением пожарного оборудования в соответствии с подключением к проектированию системы для наблюдения и записи информации о статусе работы реального времени на контролируемом источнике питания;

    10.4.7 После отладки системы система запускает пробную работу.
