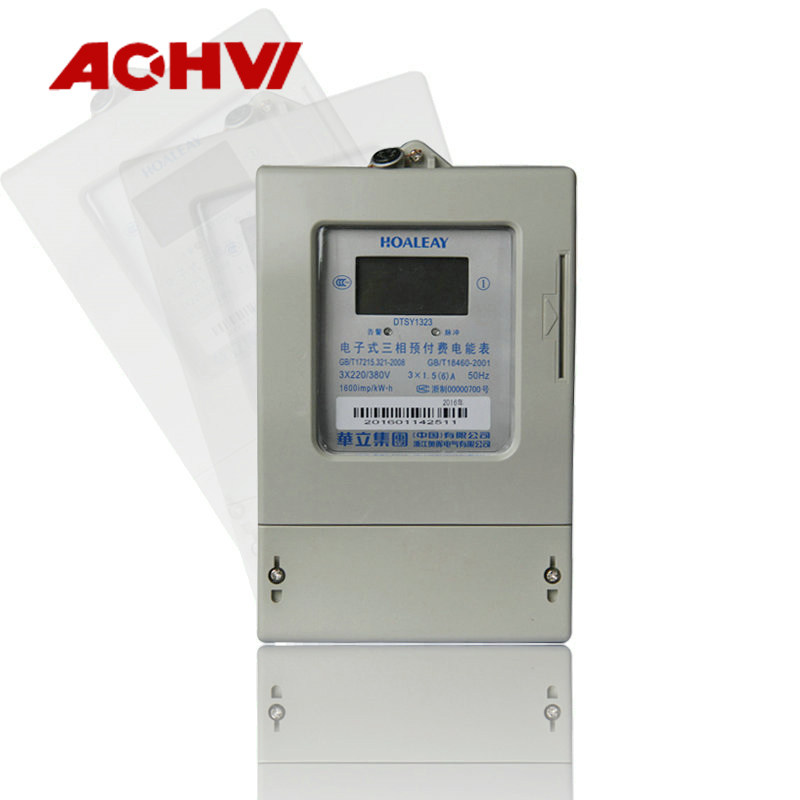

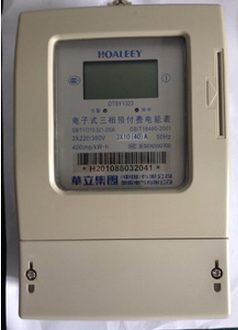

Производитель поставляет DTSY1323 AOHUI Трехфазный четырехпроводной электронный счетный счетчик 100A-метр IC Meter
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Внешний трансформатор 3X1,5(6)А
- 3Х10(40)А прямого типа
- 3Х20(80)А прямого типа
- 3Х30 (100)А прямой
- 3X15(60)A
| Цвет: | Внешний трансформатор 3X1,5(6)А, 3Х10(40)А прямого типа, 3Х20(80)А прямого типа, 3Х30 (100)А прямой, 3X15(60)A |
Электронный трехфазный счетчик электроэнергии с предоплатой DTSY1323 разработан с использованием специализированных интегральных схем и изготовлен с использованием полностью автоматического производственного процесса поверхностного монтажа (SMT).Схемотехника и выбор компонентов счетчика электроэнергии основаны на больших допусках к воздействию окружающей среды, что может обеспечить долгосрочную стабильную работу всей машины, высокую точность, высокую перегрузку, низкое энергопотребление и высокую надежность.Для осуществления предоплаты используется передовая технология смарт-карт IC, соответствующая международным стандартам, со встроенным магнитным реле с защелкой.Управляя реле для управления включением и выключением нагрузки, реализуется функция побуждения пользователей сначала покупать электроэнергию, а затем использовать ее.
Изделие соответствует стандартам GB/T17215-2002 «Счетчики статической активной энергии переменного тока уровня 1 и уровня 2» и GB/T. 18460.3-2001 Все технические требования «Системы продаж электроэнергии с предоплатой по IC-карте. Часть 3: Счетчик электроэнергии с предоплатой».
2. Принцип работы
1. Принципиальная схема работы
Счетчик электрической энергии получает сигнал выборки напряжения от делителя напряжения, получает сигнал выборки тока от шунта, получает сигнал напряжения и произведения тока через умножитель, а затем посредством преобразования частоты генерирует счетный импульс с частотой, пропорциональной произведению напряжения и тока. Благодаря разделению частоты он приводит в действие шаговый двигатель для измерения электроэнергии.
2. Обработка данных
Импульс измерения электрической энергии отправляется в ЦП для обработки через фотоэлектрический преобразователь и после расчета сохраняется в памяти.Информационная система управления компьютером через устройство чтения и записи IC-карт записывает IC-карту с определенными требованиями к мощности и мониторингу в микропроцессорную систему счетчика. После расчета ЦП он обеспечивает отображение сигналов состояния и сигналов тревоги.
3. Характеристики, модели и технические параметры:
1. Технические характеристики и модели
Технические характеристики модель | Уровень точности | Спецификация напряжения (V) | Текущая спецификация (а) |
DTS1323 | 1.0 | 380/220 | 1,5(6), 10(40) ,20(80) |
2. Основные технические параметры:
а. Основная ошибка:
Ток нагрузки | Фактор силы | Предел процентной ошибки (%) |
0.05Ib≤I<0.1Ib | 1.0 | ±1.5 |
0.1Ib≤I≤Imax | ±1.0 | |
0.1Ib≤I<0.2Ib | 0,5 (задержка) 0,8 (впереди) | ±1.5 |
0.2Ib≤I≤Imax | ±1.0 |
б. Электрические параметры (эталонные условия):
Начальный ток: 0.4 % Ib
Потребляемая мощность: линия напряжения<1,0 Вт, 3,0 ВА;
Текущий < 1.0VA
Ползучесть: с логической схемой противоползания.
Диапазон напряжения: 220V±10%
Диапазон рабочих температур: -25 ℃ ~ +55 ℃
Время хранения данных при выключенном питании>20 лет
Четыре, установка и использование
1. Электросчетчик прошел проверку и аттестацию при выпуске с завода и опломбирован свинцовой пломбой. Его можно установить и использовать. Если он не имеет свинцовой пломбы или хранился слишком долго, необходимо попросить соответствующий отдел повторно проверить и опломбировать его, прежде чем его можно будет установить и использовать.
2. Электросчетчик должен быть установлен в сухом и проветриваемом месте.Опорная плита, на которой установлен электросчетчик, должна быть закреплена на прочной, огнестойкой, невибрирующей стене. Высота электросчетчика должна быть около 1,8м.
3. Установите и подключите согласно рисункам 1 и 2, затяните винты проводки и затяните соединительную пластину в клеммной коробке.
4. Фактическое количество электроэнергии можно получить, умножив значение показания электросчетчика, подключенного к трансформатору, на коэффициент трансформации.
5. Один счетчик, одна карта. IC-карты, имеющиеся у пользователей, не являются взаимозаменяемыми. В случае их утери следует обратиться в отдел электроснабжения (энергосбыта) для приобретения нового.
6. Подготовка к покупке электроэнергии: перед покупкой электроэнергии пользователь должен один раз вставить IC-карту в держатель карты, чтобы данные в таблице можно было отправить обратно в базу данных компьютера.
7. Способ покупки электроэнергии: при продаже электроэнергии вставьте IC-карту в устройство чтения и записи IC-карт и одновременно управляйте компьютером, чтобы записать номер пользователя, предварительно приобретенное электричество, электричество сигнализации, метод ограничения мощности и мощность ограничения мощности на IC-карту в зашифрованном виде.
8. Использование карты электроэнергии: вставьте карту покупки электроэнергии в держатель карты. Если это действующая карта покупки электроэнергии, счетчик электроэнергии автоматически считывает данные в счетчик.LCD(LED)На экране часов отображается:Покупная электроэнергия (P0== XXXX), общая закупленная электроэнергия (P=XX XXXX), количество покупок электроэнергии (ПК== XXXX), мощность сигнала тревоги (P1==XXXX), кредитный лимит (P2== XXXX), мощность ограниченной мощности (F0X= ХХ:ХХ). Пожалуйста, сохраните карту после ее извлечения.
9. Дисплей работы: во время работы электросчетчика оставшаяся мощность и общая потребляемая мощность счетчика отображаются по очереди.
10. Сигнализация превышения мощности: во время работы счетчика, если“Индикатор тревоги”Если дисплей быстро мигает, пользователь предупреждается о том, что потребляемая мощность превысила мощность.Если счетчик установлен в режим отключения питания и ограничения мощности при превышении мощности, то через 30 секунд потребления энергии при превышении мощности он отключит источник питания на 3 минуты, а обратный отсчет отобразит (180 секунд) время восстановления питания; если пользователь вставит карту и ответит, подача питания может быть немедленно восстановлена.
11 Лимит накопления: если приобретенная электроэнергия + оставшаяся электроэнергия.>Если лимит накопления составляет 10 000 кВтч, приобретенная электроэнергия не будет считана, и на дисплее отобразится“оставшийся лимит”Совет: мощность карты все еще действительна.
12 Напоминание о раннем предупреждении: когда оставшаяся мощность в счетчике меньше“Сила тревоги”В 2 раз,“Индикатор тревоги”Мигающий (с интервалом в 1 секунду) дисплей напомнит пользователю о необходимости приобретения электроэнергии. В это время, если пользователь вставляет карту и отвечает,“Индикатор тревоги”Интервал мигания изменен на 2 секунды, чтобы избежать предупреждения об отключении электроэнергии.
13 Предупреждение об отключении электроэнергии: если пользователь не вставляет карту, чтобы отреагировать на раннее напоминание, и устанавливает сигнал тревоги о превышении мощности, когда оставшаяся мощность равна мощности сигнализации, согласованной пользователем (или 10% мощности, приобретенной на этот раз), счетчик отключит предупреждение об отключении питания и отобразит“Замок”подскажите. В это время вставьте IC-карту в держатель карты один раз, и питание будет восстановлено.Если вы не можете найти IC-карту этого счетчика после отключения питания, вы можете одолжить IC-карту соседа, чтобы вставить ее для восстановления электропитания.
