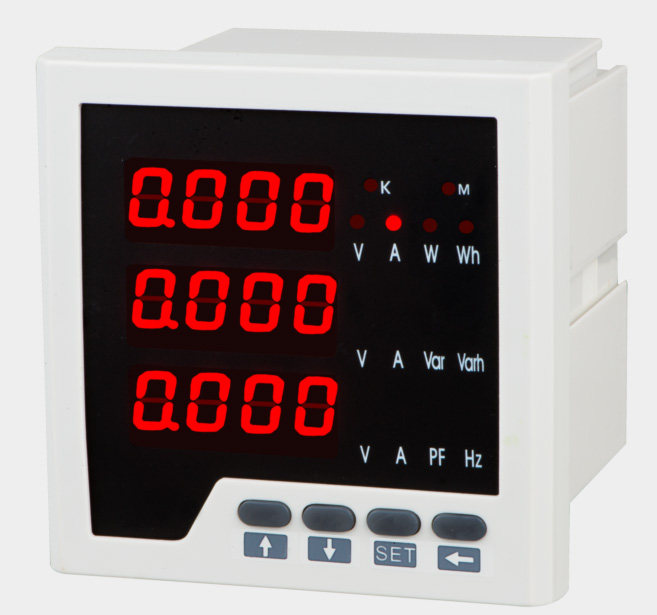

PD800H-B34 PD800H-M33/C PD800H-M34/C PD800H-M13/C
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Продукт -связанные с инструкциями
· Обзор
Серия серии Z сетевой мощности используется для непрерывного наблюдения и управления системой распределения мощности.Он может измерять различные часто используемые параметры электроэнергии, энергию мощности, спрос, дистанционное управление, увеличить тревогу и иметь выходную функцию аналогового изменения.Выход DO может использоваться для более ограниченного сигнализации или дистанционного управления.Пределы тревоги могут управлять устройством удаленно.Все данные могут быть прочитаны через протокол Modbus через порт связи RS-485, а переключатель вводится в DI для контроля состояния переключателя.Прибор Z -серии сочетает в себе высокое точное измерение мощности, интеллектуальное измерение мощности и управление, а также простой человек, связанный с человеком.
· Функции
● Измерение: трехфазное напряжение, ток, мощность мощности, бессильная мощность, коэффициент мощности, частота, мощность мощности, бессильная энергия энергии
● Использование высокой религиозности промышленного DSP, скорость сбора данных, высокая точность измерения и быстрый процесс работы.
● Мощная функция сбора и обработки данных может реализовать измерение полного электрического количества цепи.
● Небольшой объем и удобная установка. Механизм установки самостоятельной панели может быть установлен без винтовой фиксации.
● Проводка является удобной и гибкой. Трехфальная и трех линейная система, трехфазная и четырех линейная система может быть настроена с помощью программирования панелей.
● Необязательный 1 порт связи 1 RS485 (протокол связи Modbus) и подключиться к другим устройствам для связи с другими устройствами.
● Необязательно 1 ~ 4, 4 ~ 20 мА аналоговый выход и 1 ~ 4 вход переключателя и вывод
· Технический индикатор
| Технические параметры | ||
| Уровень точности | США. | |
| показывать | ЖК -ЖК -экранный дисплей, светодиодный дисплей цифровой трубки | |
| терять входить Измерение количество | Проводка | Трехфазный и три строки Трехфазный и четыре строки |
| Номинальное значение | Напряжение: AC100V, 400V: Текущий: AC1A 5A | |
| Перегрузка | Непрерывно: 1,2 раза Мгновенный: 2 раза напряжение (10 секунд, 10 раз ток (5 секунд)) | |
| Энергопотребление | Напряжение: <1va (каждая фаза) Текущий: <0,4va (каждая фаза) | |
| импеданс | Напряжение>300KΩ Напряжение<200KΩ | |
| частота | 50/60 Гц положительный и отрицательный 10% | |
| Электрическая энергия | Электроэнергия | Иметь заслуги. |
| электричество источник | Масштаб работы | AC,DC80-270V |
| Энергопотребление | Положительный и отрицательный 5va | |
| терять вне Может Компиляция Процедура | Симуляция | 1 ~ 4 Выход перехода моделирования: 4~20MA/0-20MA |
| Цифровое количество | Интерфейс RS-485, Протокол MODBUS-RTU | |
| Импульсный выход | 2 Линейная электрическая энергия | |
| Вход переключения | 1 ~ 4 выключите вход переключателя, метод сухого узла | |
| Переключение вывода | 1 ~ 4 Вывод переключателя, аппараты ретрансляции OptoCoupler | |
| Гармоническое измерение | 2-3 Гармоническое измерение | |
| Рабочие условия | -10 ~ 55 ° C, относительная влажность 93%, без коррозионных газовых мест, высота высоты≤2500M | |
| Изоляция | Вход и источник питания>2 кВ, вход и вывод>2 кВ, мощность и выход>1.5KV | |
| Сопротивление изоляции | ≥100MΩ | |
· Значение модели
· Инструментальная схема подключения
ПРИМЕЧАНИЕ 1: Модуль измерения переключателя и модуль передачи являются необязательными функциями. Если вам нужно выбрать эту функцию, используйте эти два модуля проводки
ПРИМЕЧАНИЕ 2: Приведенная выше диаграмма подключения предназначена только для справки, а конкретные физические объекты должны преобладать
