[数字直流电流电压双显表头 LED数显 0.28寸 33V 10A]

Цена: 506-590руб.    (¥23.9)
Артикул: 40373256628

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:大仓家居专营店
Адрес:Чжэцзян
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • [电压红+电流绿]
  • [电压红+电流黄]
  • [电压红+电流红]
  • [电压红+电流蓝]
Добавить в корзину
Другие товары этого продавца
¥1753 698руб.
¥751 585руб.
¥1312 769руб.
¥1092 304руб.
  • Информация о товаре
  • Фотографии
Цвет: [电压红+电流红], [电压红+电流绿], [电压红+电流蓝], [电压红+电流黄]

[温馨提示]

   [ 此表需要一定电路基础的人][员操作接线，请仔细阅读下文的接线图，因客户误操作导致的表头烧坏，本公司不承担相关责任。]

   [ 购买、安装前请参考下面描述说明以及接线图片，货品中不提供纸质说明。若接线错误或使用不当，会直接导致表头损坏！！如果不了解产品的使用方法，不建议购买！]



  • [这款表功][能完善集电压电流表于一身，测量电流时电源取自测量线路，不需要隔离的电源进行单独供电，使用方便，测量范围为：电压 0-33.0V 电流 0-9.99A。]
  • [体积小巧（48mm*29mm*22mm）]

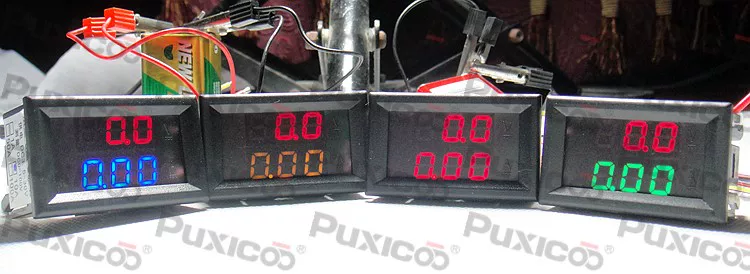

 [表头LED颜色展示]

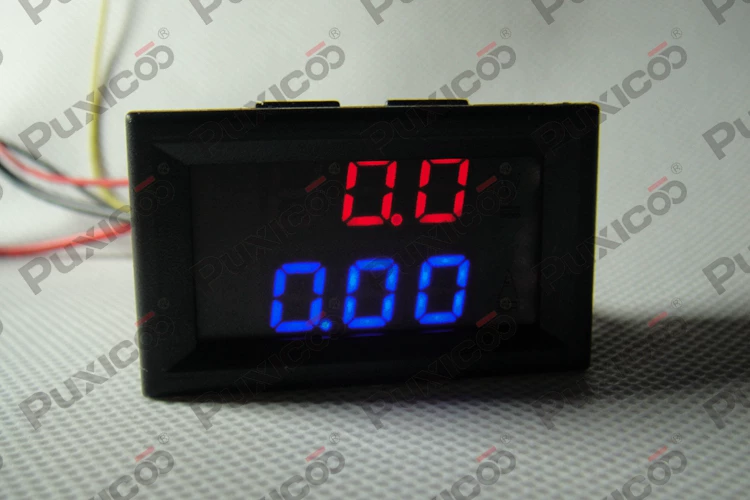

[第一款：电压LED管红色，电流LED管蓝色]

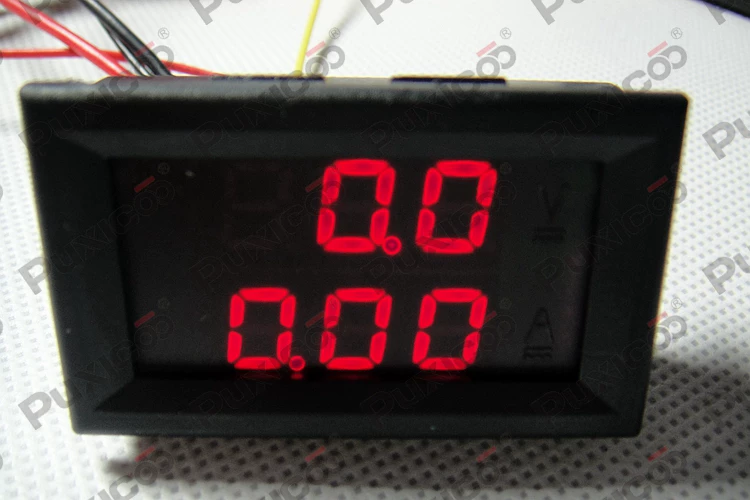

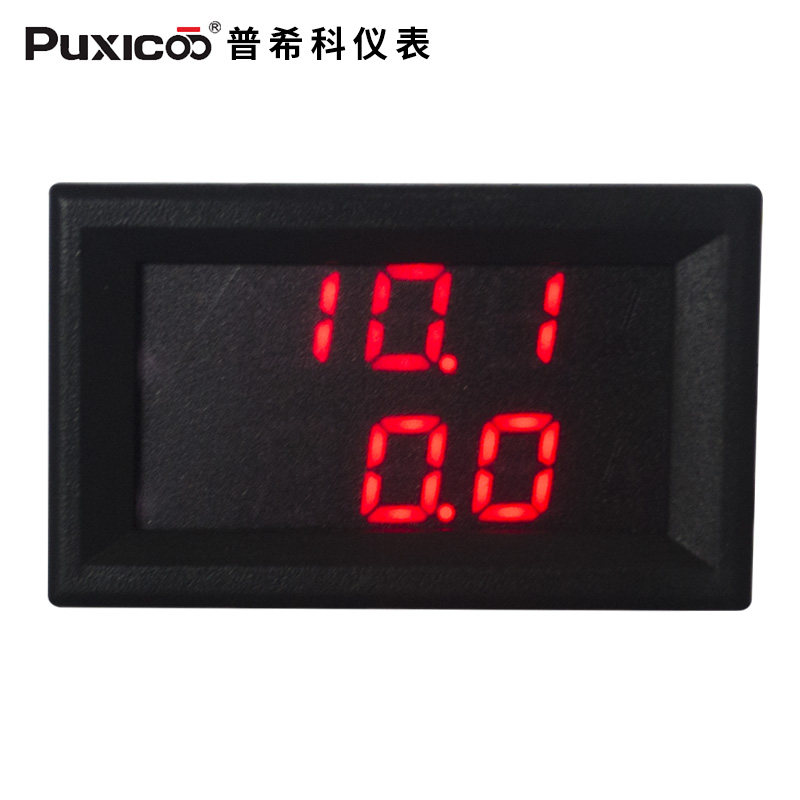

[第二款：电压LED管红色，电流LED管红色]

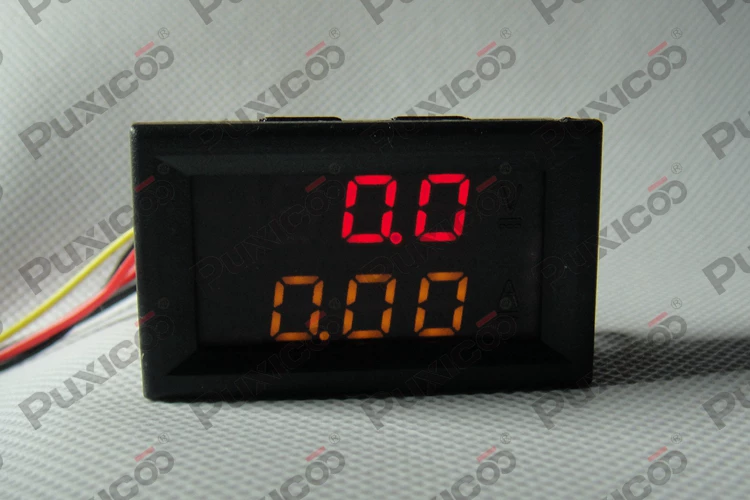

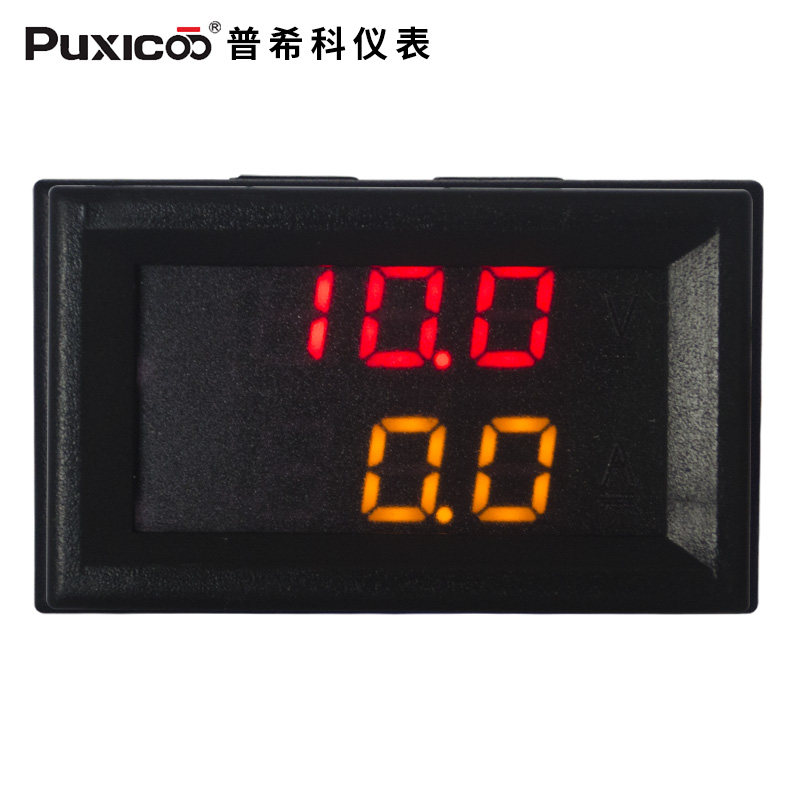

[第三款：电压LED管红色，电流LED管黄色]

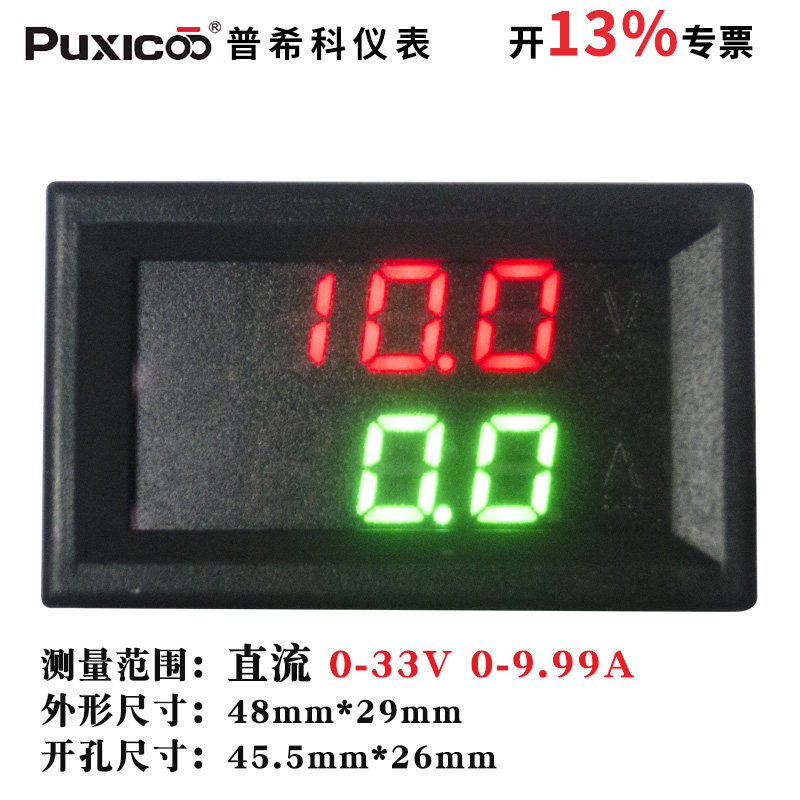

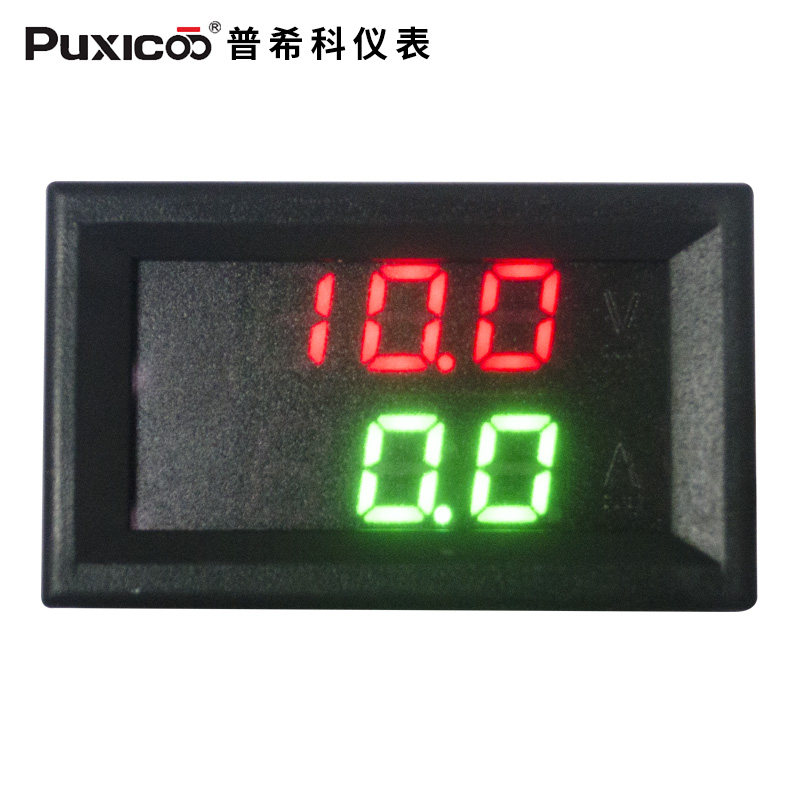

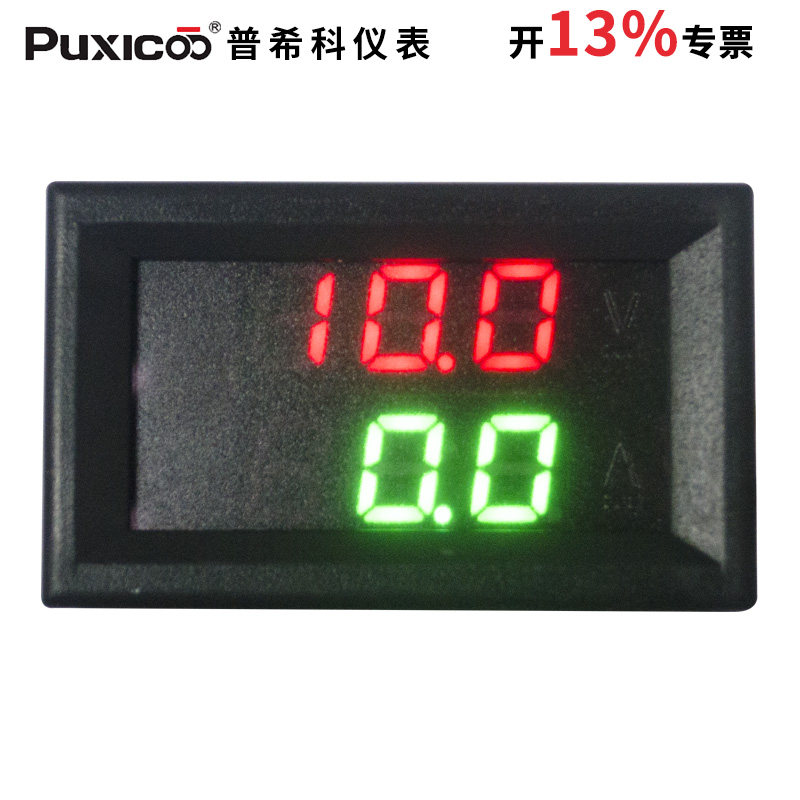

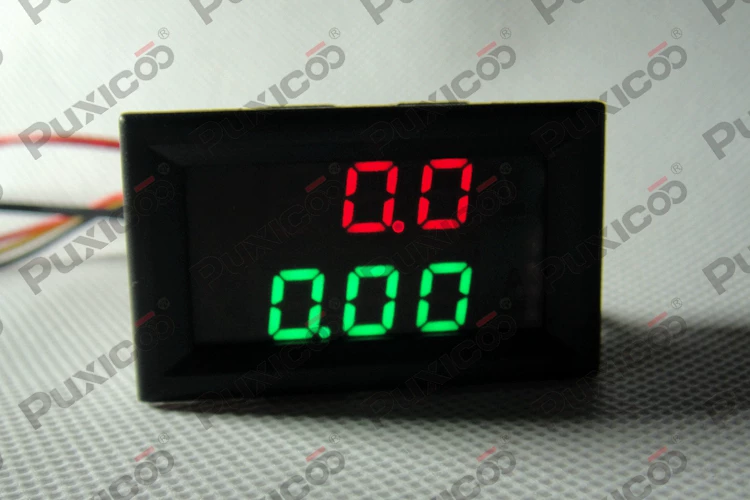

[第四款：电压LED管红色，电流LED管绿色]



[电压电流表基本性能参数如下：]

[开口尺寸 ：]45mm*26mm[（开口直接将表卡入面板）]

[外形尺寸 ：]48mm*29mm*21mm

[供电电压 :][DC3.5-30V (细红线正极 细黑线负极)]

[重]  [ 量 ：][20克/只]

[显示方式 ：][双]3[位0.28寸LED数码管]

[显示颜色 ：][红色+红色]/[红色]+[蓝色]/[红色]+[绿色、][红色]+[黄色]

[刷新速度 ：][约500ms/次]

[测量精度 ：]±[1％+2个字]

[电压表量程：][DC 0-33.0V （][分辨率0.1V][）]

[电流表量程：]DC 0-9.99A

[注意：当测量电流长时间超过6A，请直接将引线焊接到插座上，][以免接触阻抗过高引起线路工作不稳定！]

[商品细节:（][按照量程不同，线路板可能有差别，这里以100A为例][）]

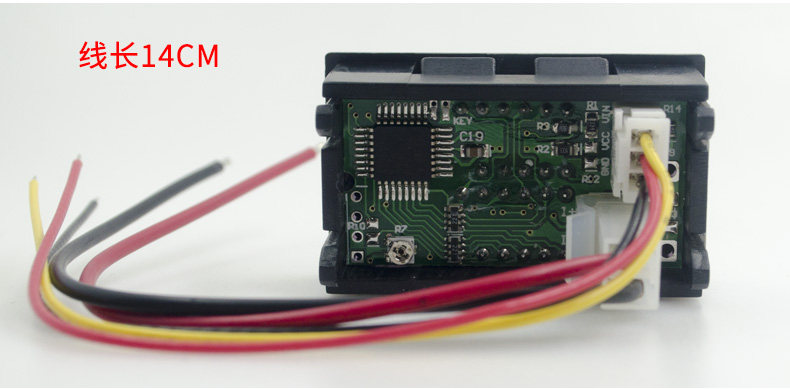

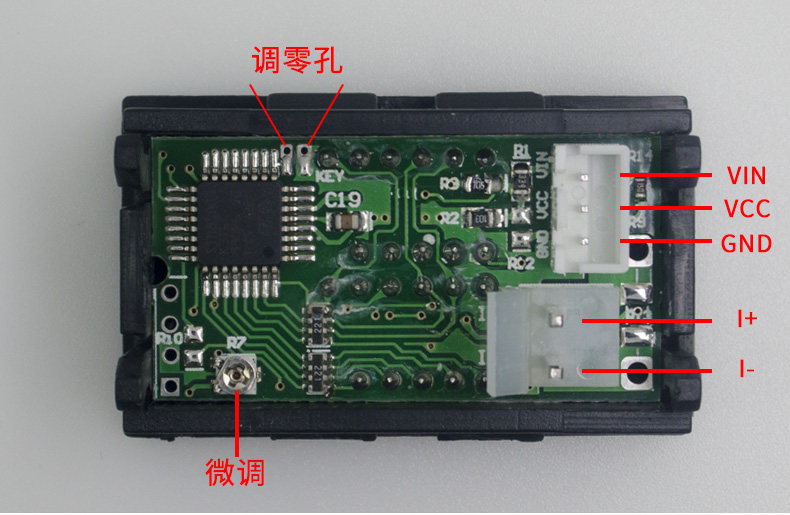

[1.背面实拍图]

[细红线(VCC) ：][供电][电源输入正极 （3.5-30V）]

[注意：如果测量信号低于30V且供电充足可以直接作为模块的供电电源（将细黄线和细红线并联使用）]

[细黑线(GND) ：][供电][电源][输入负极 （3.5-30V）与测量信号共地]

[细黄线(VIN) ：][测量信号输入正极 （0-100V）]

[粗红线(I+) ：][电流输入正极（必须串联在供电负极）]

[粗黑线(I-) ：][电流输入负极（必须串联在供电负极）]

[注意：当测量电流长时间超过6A请直接将引线焊接到插座上，以免接触阻抗过高引起线路工作不稳定。]

[3.导线实拍图(][有粗、细两种导线，请在接线前仔细阅读]“[接线图]”[，并注意导线所连接的端口])



[导线接线要求][：]

[细红线(VCC) ：][供电][电源输入正极 （3.5-30V）]

[注意：如果测量信号低于30V且供电充足可以直接作为模块的供电电源（将细黄线和细红线并联使用）]

[细黑线(GND) ：][供电][电源][输入负极 （3.5-30V）与测量信号共地]

[细黄线(VIN) ：][测量信号输入正极 （0-100V）]

[粗红线(I+) ：][电流输入正极（必须串联在用电器负极）]

[粗黑线(I-) ：][电流输入负极（必须串联在供电负极）]

[注意：当测量电流长时间超过6A请直接将引线焊接到插座上，以免接触阻抗过高引起线路工作不稳定。]

[详细接线图如下：]

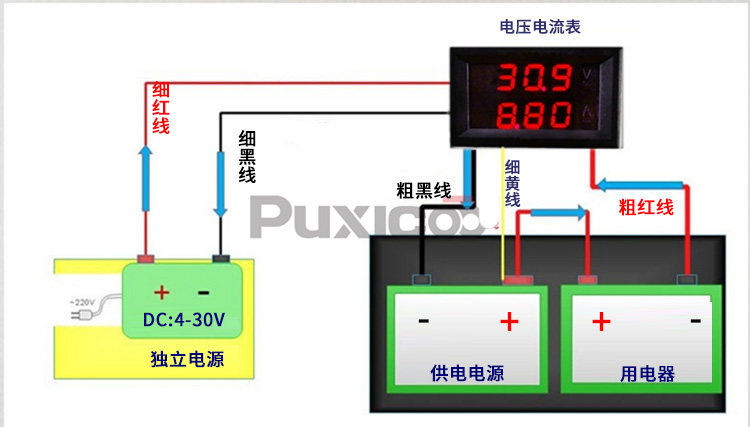

[电流表用隔离电源供电连接图]

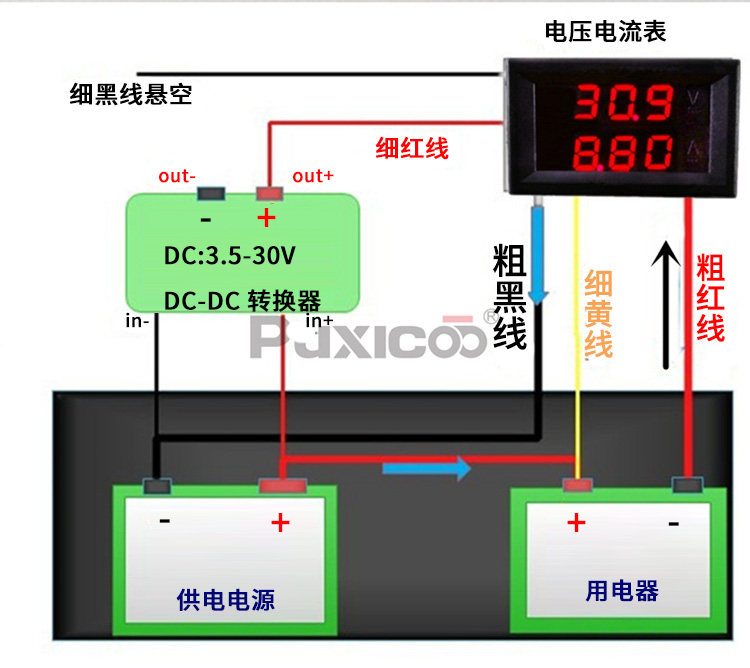

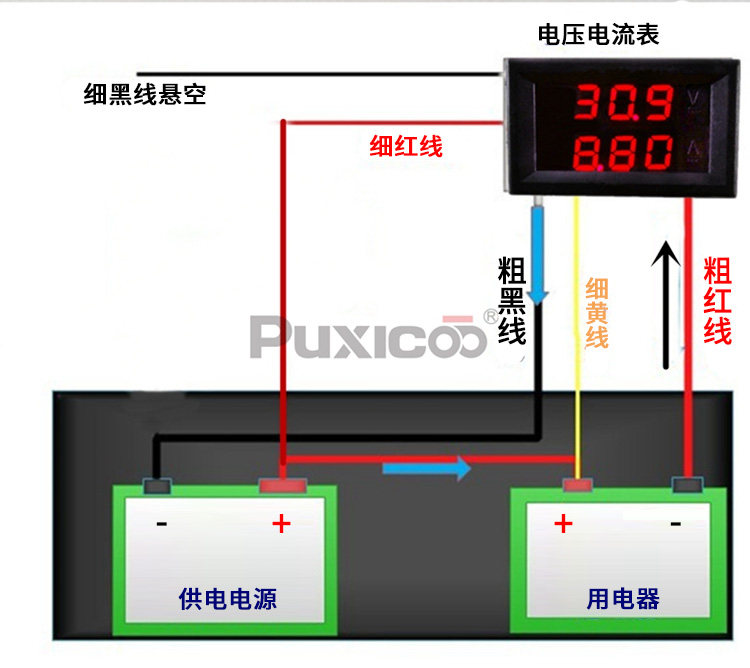

[电流表在测量中取电中连接图]

[说明：][如果][供电电源电压低于30v，可以直接将红线接到供电电源，而不需要接到DC-DC转换器。]





[误差现象：]

[1、由于器件老化/环境温度影响模块测量小电流时误差变大]

[解决办法：空载时短路调零孔焊盘然后通电开机，模块会自动校准零点，校准完成后关机断开短路点。]

[2、][由于器件老化/环境温度影响模块整个测量量程内线性度变差]

[解决办法：带负载状态（二分之一量程时最佳）调节R7，直到电流表显示数值与更高级校准源一致]
