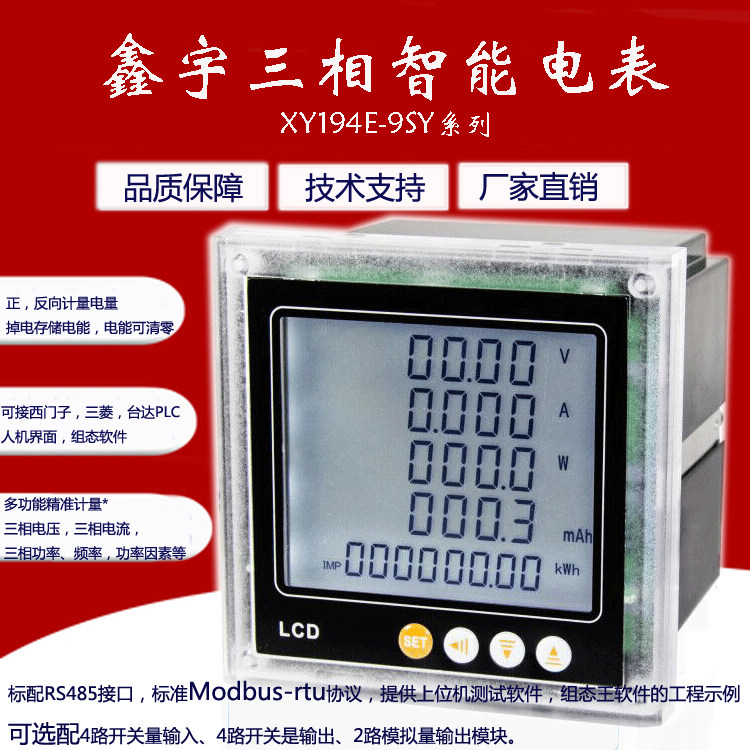

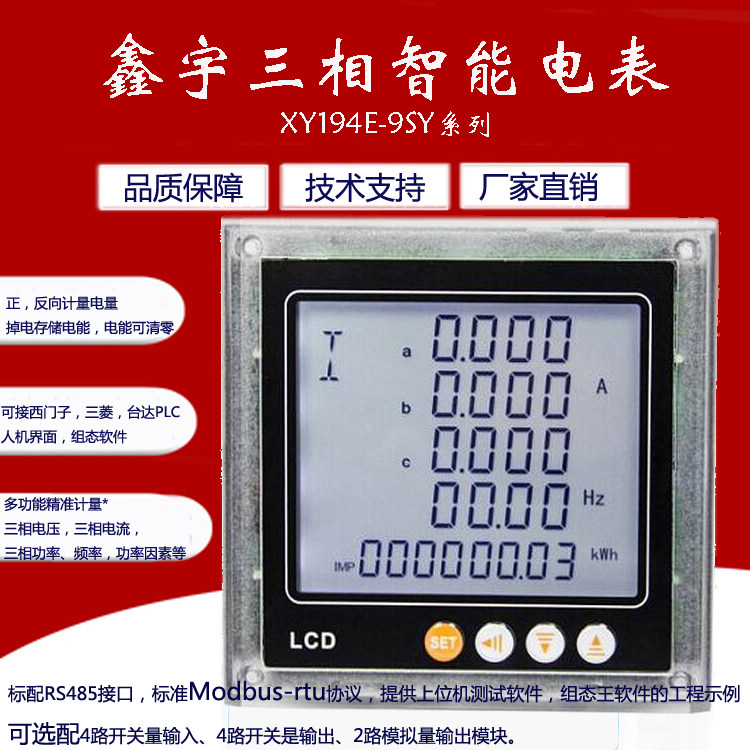

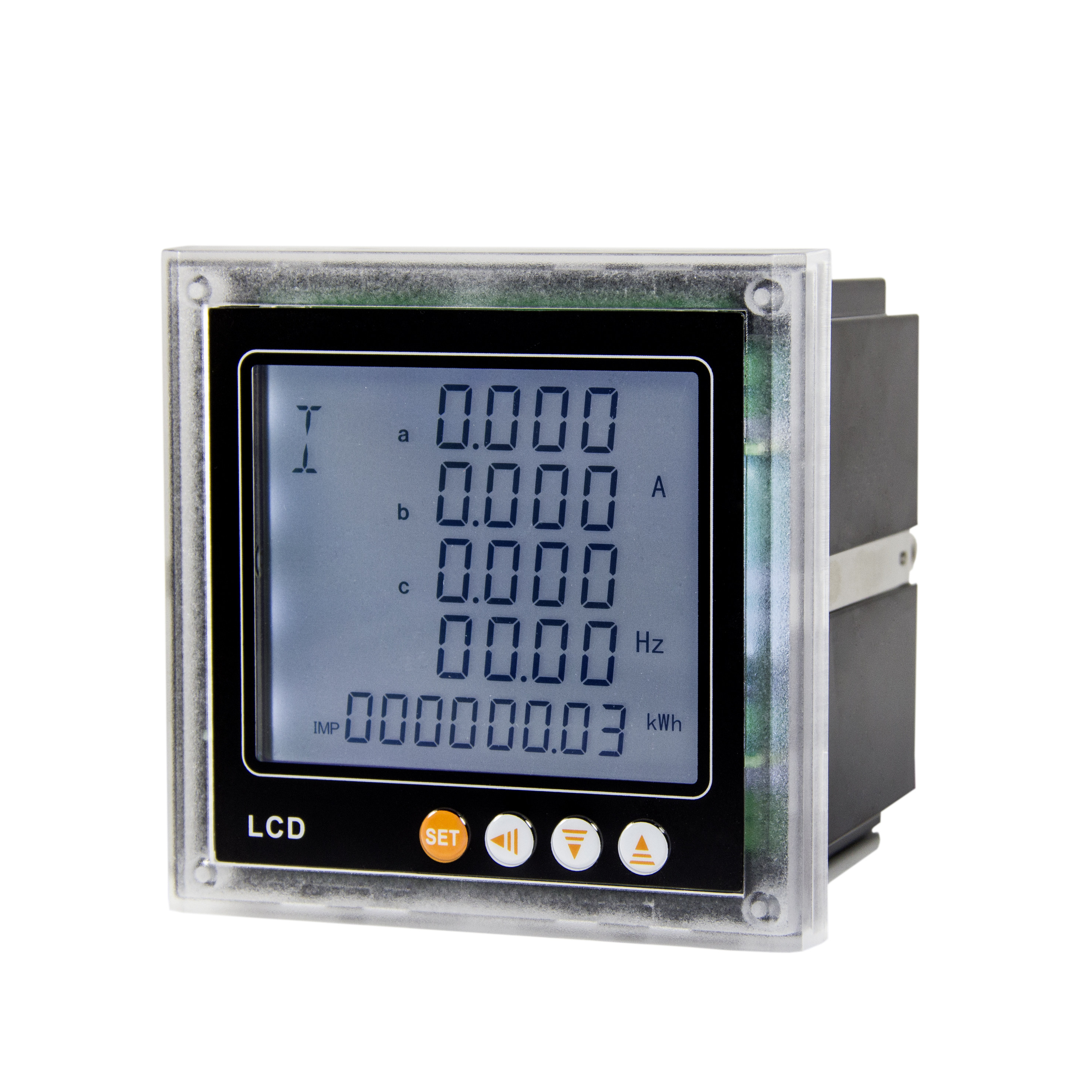

鑫宇 Xy194e card -type Трехфазный интеллектуальный счетчик Modbus Protocol RS485 LCD Многофункциональный мощный прибор

Цена: 5 072-6 297руб.    (¥30)
Артикул: 39772493716

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:山东鑫宇电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥3206 740руб.
¥801 691руб.
¥2004 226руб.
¥1803 804руб.
  • Информация о товаре
  • Фотографии
Цвет: Цифровой светодиодный дисплей темно-серого цвета, Беловатый ЖК-дисплей (стандартный), Белый ЖК 120*120, Светло-серый ЖК 80*80, Бордовый ЖК 72*72



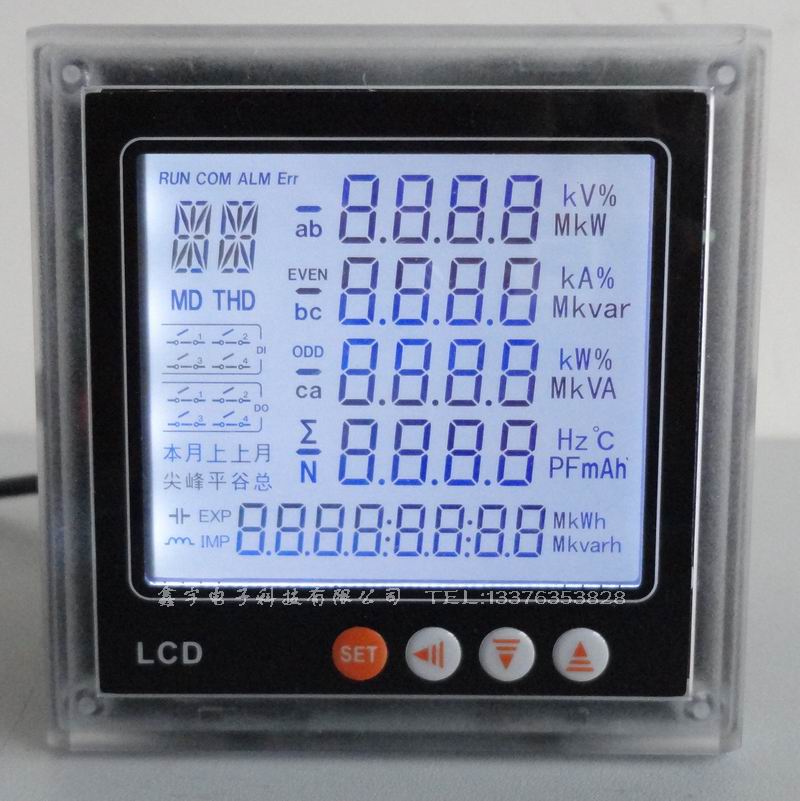

Многофункциональная сетевая энергопотребление
   Этот многофункциональный счетчик измеряет все трехфазные электрические параметры (трехфазный ток, трехфазное напряжение, трехфазную активную мощность, комбинированную активную мощность, трехфазную реактивную мощность, комбинированную реактивную мощность, трехфазную полную мощность, комбинированную полную мощность, трехфазный коэффициент мощности, комбинированный коэффициент мощности, частоту), активную электрическую энергию, реактивную электрическую энергию и т. д.
  В комплект входит стандартный интерфейс RS485, международный стандарт протокола Modbus-rtu, программное обеспечение для тестирования ПК и образцы инженерных программ программного обеспечения KingView.
  Дополнительные модули 4-позиционного переключателя входа, 4-позиционно переключателя выхода и 2-позиционных аналоговых модулей вывода.

Руководство пользователя многофункционального измерителя мощности

1. Введение продукта

Эта серия продуктов представляет собой многофункциональный интеллектуальный прибор с программируемыми измерениями, дисплеем, цифровой связью и импульсным выходом мощности. Он может выполнять измерение мощности, измерение мощности, отображение, сбор и передачу данных.Его можно широко использовать в автоматизации подстанций, автоматизации распределения электроэнергии, интеллектуальных зданиях и внутреннем измерении мощности, управлении и оценке предприятий.Точность измерения составляет 0,5 уровня, что обеспечивает ЖК-дисплей на месте и удаленную связь по цифровому интерфейсу RS-485 с использованием протокола связи MODBUS-RTU.

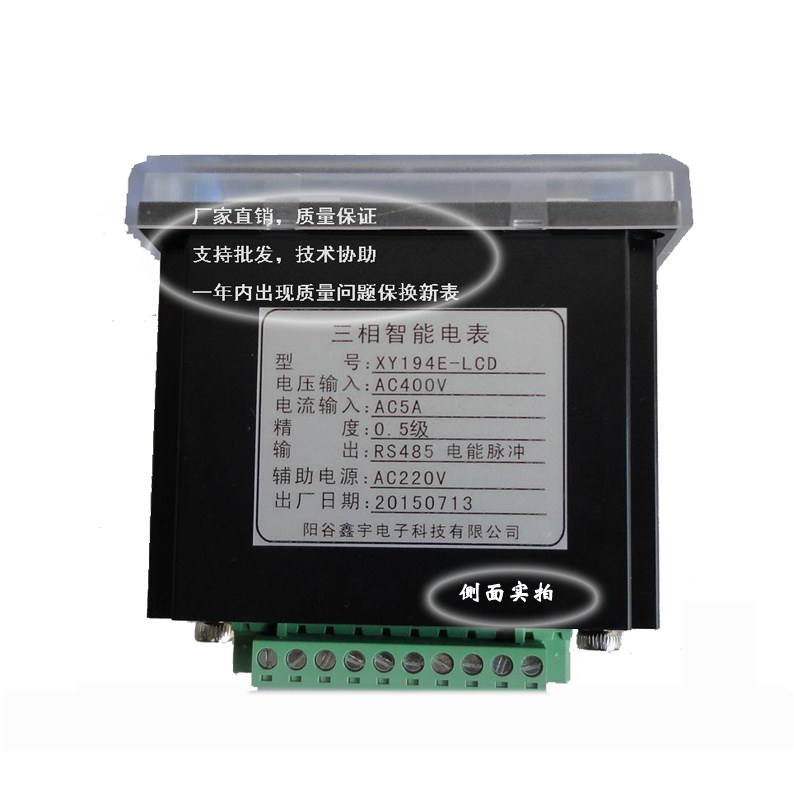

2. Технические параметры

 В -третьих, установка и проводка

 3..1 Размер метра





Внешний код

Размеры

(mm)

Размер отверстия

(mm)

Минимальное расстояние установки

Главный

(mm)

Уровень (мм)

Вертикальный (мм)

120

120×120

111×111

120

120

80

96

96×96

91×91

96

96

80

80

80*80

76*76

80

80

80

72

72*72

67*67

72

72

85

 3..2 Метод установки

(1) Открытые отверстия одинакового размера в стационарном распределительном шкафу;

(2) Достаньте прибор, ослабьте винты и снимите крепежную скобу;

(3) Прибор вставляется в установочное отверстие спереди;

(4) Вставьте крепежный кронштейн счетчика и затяните винты, чтобы закрепить счетчик.



Габаритные размеры:
   Данная модель инструмента имеет 4 формы.Размер панели 96Х96 и 120Х120. Обе формы могут быть оснащены функциональными модулями, такими как коммутационный вход, коммутационный выход и выход передачи.
   Размер панели: 72X72 мм, размер отверстия: 68X68 мм, глубина: 90 мм.
   Размер панели: 80X80 мм, размер отверстия: 76X76 мм, глубина: 90 мм.
   Размер панели: 96X96 мм, размер отверстия: 91X91 мм, глубина: 80 мм.
   Размер панели: 120X120 мм, размер отверстия: 111X111 мм, глубина: 80 мм.
  Примечания: по умолчанию для этого продукта установлен размер 96*96, из которых 80*80 и 120*120 — это счетчики электроэнергии двух размеров, требующие дополнительных 30 юаней.

Модуль связи RS485:
   RS458 поддерживает стандартные команды протокола Modbus-rtu: 01H, 02H, 03H, 04H, 05H, 0FH, 10H. Скорость передачи данных: 2400, 4800, 9600. Формат данных: 8 бит данных, без бита четности, 1 стоповый бит; 8 бит данных, нечетная четность, 1 стоповый бит; 8 бит данных, четность, 1 стоповый бит;8 бит данных, без бита четности, 2 стоповых бита.Адрес связи, скорость передачи данных и формат данных можно установить через меню прибора. Все измеренные электрические параметры и настройки параметров можно считывать через интерфейс RS485 и объединять в сеть с различными ПЛК, ЧМИ и программным обеспечением для настройки.
 Релейный выход, коммутационный вход, выход модуля передачи, в зависимости от количества модулей требуются дополнительные деньги!
 Релейный выходной модуль:
   Можно настроить до 4 реле, которые могут работать в состоянии тревоги или в состоянии дистанционного управления.При работе в аварийном состоянии реле связано с одним из измеряемых электрических параметров.Если оно ниже или выше установленного значения сигнализации, реле сработает;при работе в состоянии дистанционного управления через интерфейс RS485 действиями реле управляют 05H, 0FH и 10H команды Modbus-rtu.
Переключатель входного модуля:
   Опционально можно использовать до 6 коммутационных входов, используя метод ввода сигнала переключателя сопротивления сухого спая.Прибор оснащен рабочим источником питания +15 В без внешнего источника питания. Его можно использовать для мониторинга узлов сигнализации о неисправности, состояния открытия и закрытия, положения ручной тележки, состояния входа конденсатора шкафа компенсации конденсаторов и т. д. Информацию о состоянии можно удаленно передавать в интеллектуальную систему мониторинга через интерфейс связи. Благодаря функции дистанционного управления/сигнального реле можно легко реализовать автоматическое открытие и закрытие.Состояние контроля входного переключателя может быть установлено как условие срабатывания релейного выхода для реализации некоторых функций, таких как блокировка и взаимоблокировка.
Модуль вывода передачи:
   Обеспечивает до 2 аналоговых выходных функций передачи. Каждый канал может выбрать любой из 26 электрических параметров в качестве выходного параметра передачи. Благодаря функции вывода передачи самого прибора реализуется функция аналогового вывода электрических параметров (0–20 мА, 4–20 мА, 0–10–20 мА или 4–12–20 мА). Соответствующее соотношение между величинами можно установить произвольно.

 3..3Терминальная схема подключения



 (Примечание 1: способы подключения одинаковы для разных размеров)

(Примечание 2: Звездочка на линии тока обозначает входящий провод. Если входящий и исходящий провода подключены в обратном порядке, электрическая энергия будет измеряться как электрическая энергия с обратной фазой.)

4. Операция программирования

  4..1 Вход и выход из состояний программирования

Войдите в состояние программирования:

Нажмите и удерживайте во время отображения измерения.“SET&рдкво; удерживайте кнопку в течение 1 секунды, чтобы войти на страницу аутентификации пароля, используйте“?” ключ,“ ▲” ключ и“ ▼” ключевой пароль ввода (пароль пользователя по умолчанию — 1111), затем нажмите“SET&рдкво;Кнопка для входа на страницу состояния программирования. Примечание. Если вы вводите пароль, нажмите“SET”, если вы выйдете в состояние отображения измерений, введенный пароль неверен.

Выход из состояния программирования:

В режиме программирования продолжайте нажимать“SET&рдкво; удерживайте кнопку в течение 2 секунд, чтобы выйти из состояния программирования, и пользователю будет предложено выбрать, сохранять ли значение настройки.“yes”Сохраните значение настройки,“no”Значение настройки не сохраняется.нажать“SET&рдкво; клавишу для сохранения, нажмите другие клавиши, чтобы не сохранять.

 4..2 Использование клавиш во время операций программирования

Функциональная клавишаSET: Подтвердите значение настройки, введите следующую настройку или выйдите из настройки.

Ключ отбора ?: циклически выбирайте цифровые лампы для настройки, и выбранные цифровые лампы будут мигать.



Увеличить ключ ▲: Измените значение мигающей цифровой трубки (значение цифровой трубки циклически меняется от 0 до 9).

Сокращение ключа ▼: Измените значение мигающей цифровой трубки (значение цифровой трубки меняется от 9 до 0).

5..3Описание параметра настройки





Серийный номер

Описание содержимого серийного номера

показывать

объем



Введите пароль меню

CodE

0~9999

Примечание. Введите пароль для входа в меню. Только если пароль правильный, вы сможете войти в меню. Заводское значение по умолчанию — 1111.

1

Проводка

NEt

3П3Л, 3П4Л

Описание: 3P3L трехфазное трехпроводное соединение, 3P4L трехфазное четырехпроводное соединение

2

Умножитель напряжения

Pt

1~9999

Примечание. Этот пункт устанавливает увеличение ПТ, используемого в линии. Заводская настройка по умолчанию — 1. Если тип ТН, используемый в линии: 10 кВ/100 В, значение настройки этого элемента равно 100.

3

Текущий

Ct

1~9999

Примечание. Этот пункт устанавливает увеличение КТ, используемого в линии. Заводская настройка по умолчанию — 1. Если тип трансформатора тока, используемый в линии: 600A/5A, значение настройки этого элемента равно 120.

4

Режим отображения

diSP

0~99

Примечание: 0 – фиксированный режим отображения, ручное переключение элементов отображения; Страница настроек 1–99 — автоматическое переключение, заданное значение — время интервала отображения в секундах.

5

Контактный адрес

Addr

1~247

Описание: Адрес прибора, используемый для идентификации этой машины во время связи между несколькими машинами.

6

Коммуникация Поттер

bAUd

2400, 4800, 9600, 19200, 38400

Описание: Используется для установки скорости передачи данных RS485. Заводское значение по умолчанию — 9600.

7

Формат данных связи

dAtA

п.8.1, о.8.1, д.8.1, п.8.2

Описание: n.8.1 без бита четности, 8 бит данных и 1 стоповый бит, o.8.1 нечетная четность, 8 бит данных и 1 стоповый бит, e.8.1 четность, 8 бит данных и 1 стоповый бит, n.8.2 без бита четности, 8 бит данных и 2 стоповых бита

8

Электрическая энергия сброшена до 0

Eclr

да, нет

Примечание. Да, данные о мощности сбрасываются в 0, никакие данные о мощности не остаются неизменными.

9

Сохранить выбор значения изменения параметра

SAVE

да, нет

Описание: да сохраняет измененное значение параметра, предыдущее значение параметра не остается неизменным.

10

Пароль для входа в меню

Code

0~9999

Описание: Установка пароля для входа в меню. Пароль по умолчанию — 1111.

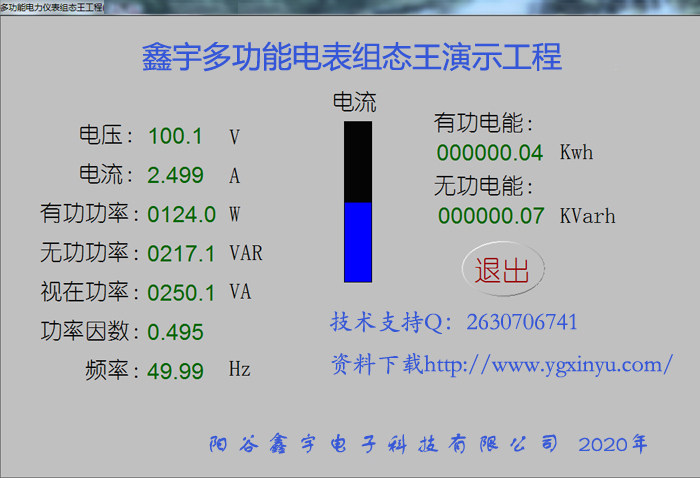

Пример демонстрационного проекта конфигурации многофункционального силового прибора :
