[Необходимо купить диверсию] DC0-100A Цифровой номер, показывающий текущий заголовок STM8S003 Основное управление
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Красный, Зеленый, Синий |
Высокая точность!Цифровой показатель тока тока (0-100A) тока поверхностная головка,
Принесение дистрибьютора, поддерживающего гарантию калибровки, чрезвычайно высокая точность!(Нажмите на картинку, чтобы ввести соответствующего ребенкаСвязь)
Специальная записка:Эта отладка текущего счетчика основана на стандартном сигнале 75,0 мВ в качестве эталона. Поскольку дветтер 100А каждого производителя имеет ошибку, фактическое измерение заголовка может иметь большую ошибку. Покупайте требования к точности точности.
Пожалуйста, зайдите в другие дома, чтобы купить!{Примечание: не -погрузочный и цифровой заголовок, поддерживающий калибровку текущего измерителя, трудно обеспечить точность}
Параметры производительности:

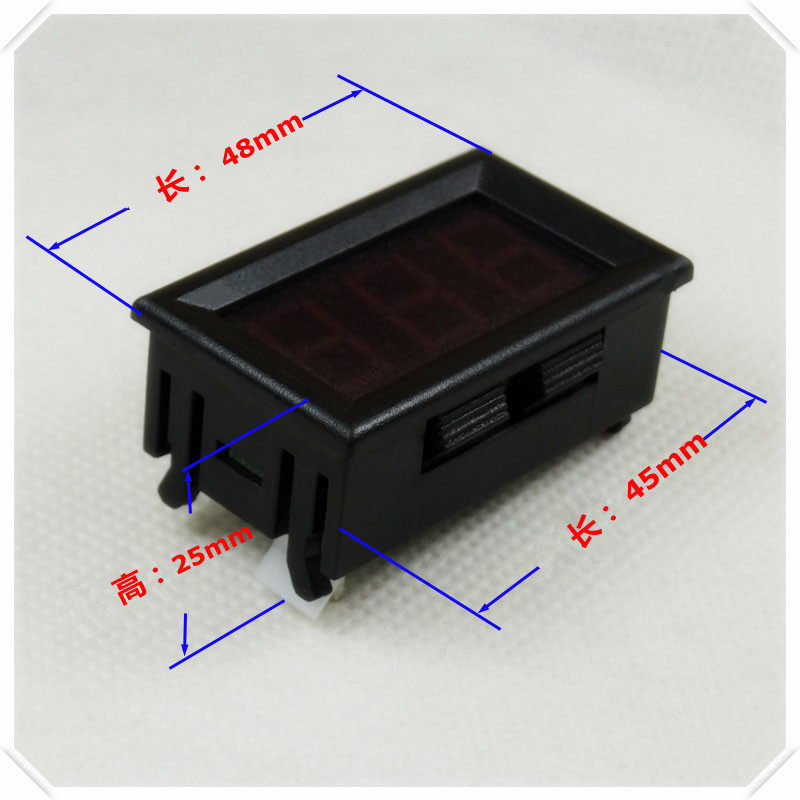

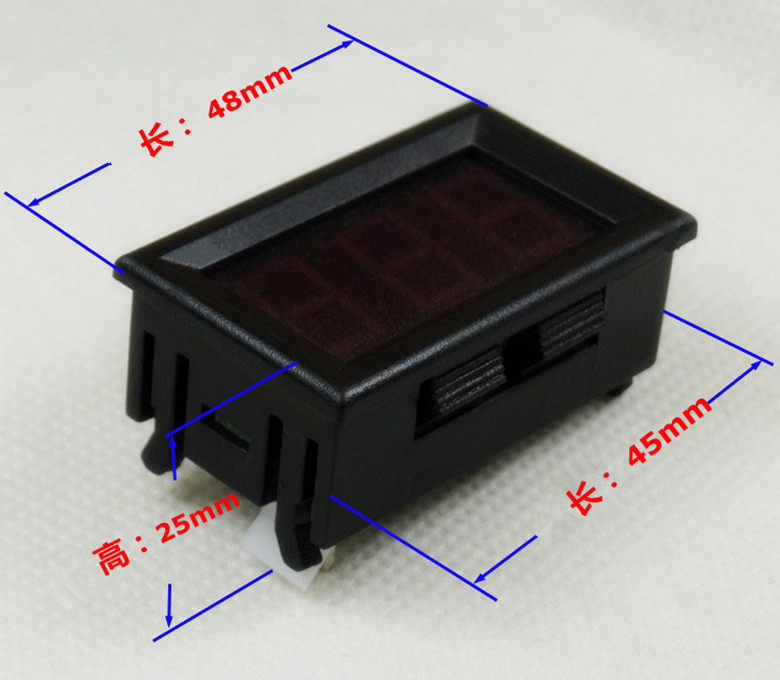

Размер отверстия:45mm*26mm
Размеры:48mm*29mm*21mm
Диапазон тока:DC0.0-100A
Напряжение питания:DC4-30V2 доступа к линии

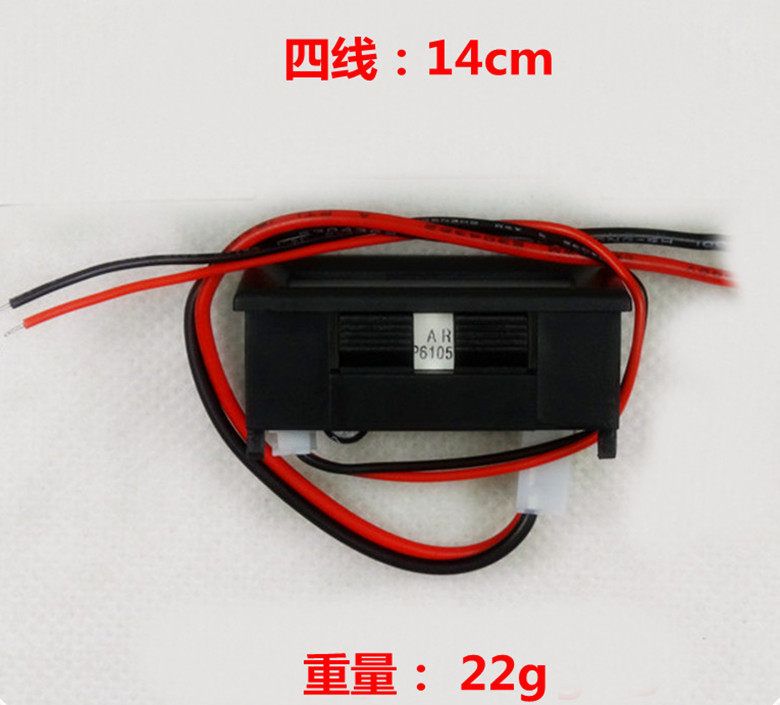

Тяжелый   Количество:22 грамма (голова)
Режим отображения:3Позиция 0,56 -legy Digital Tube

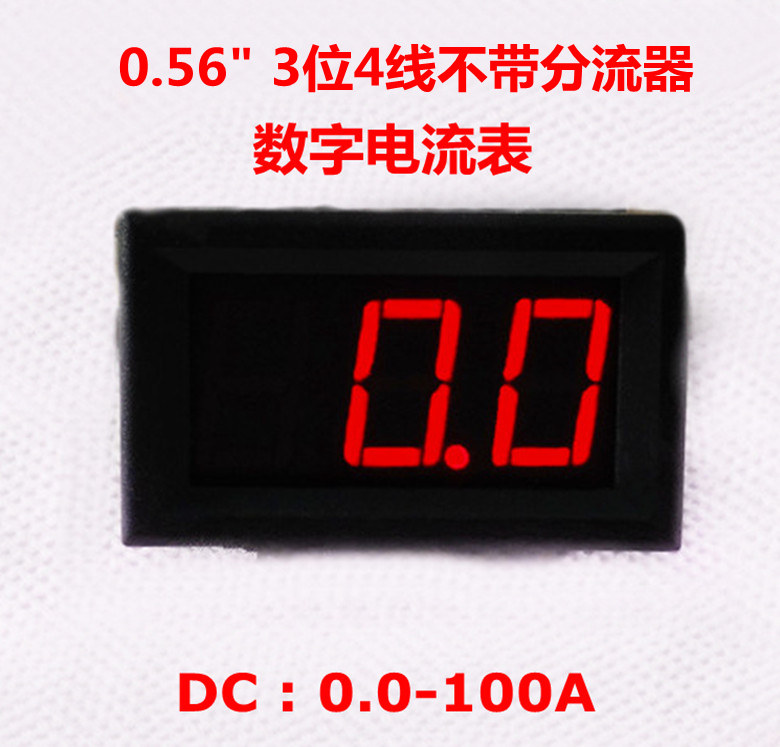

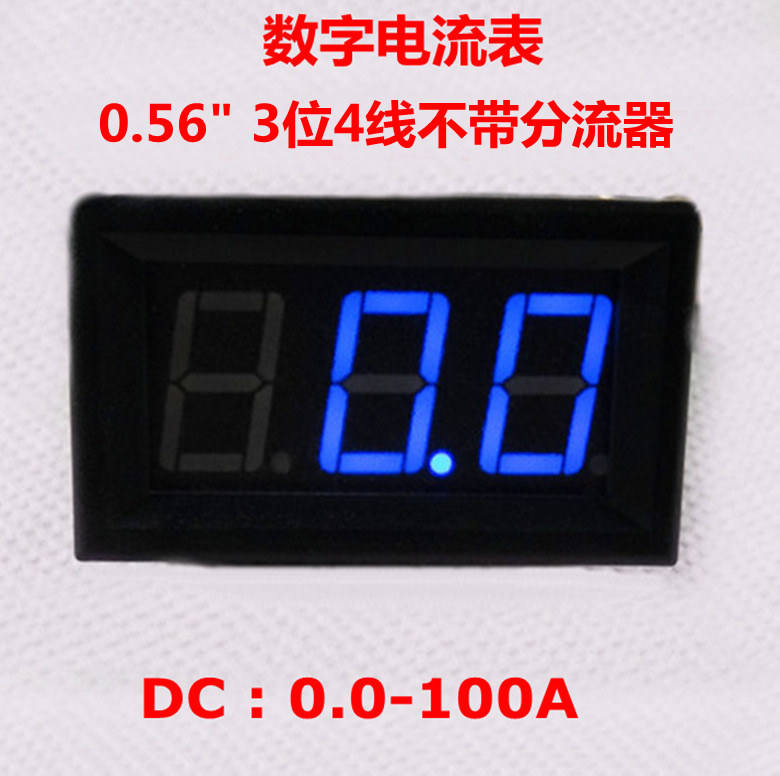

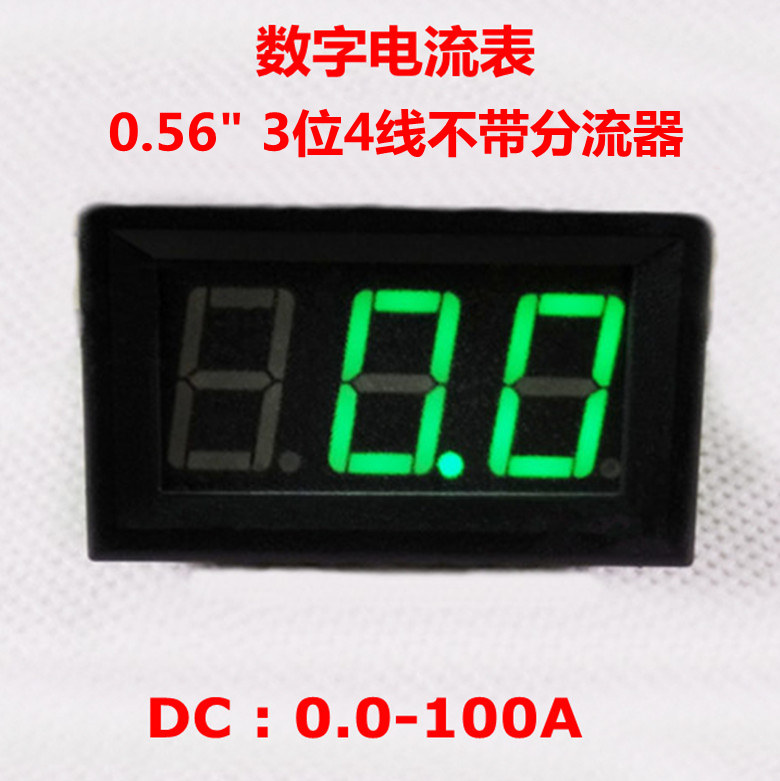

Отображение цвета:красный/синий/зеленый
Точность измерения:&Plusmn; (1 %+2 слова) (Примечание: ошибка измерения сигнала 75 мВ)
обращать внимание:
- Сторона источника питания этого измерителя тока и заземляющая проволока конца измерения совместно спроектирована, то есть заземляющая проволока подачи питания питания подключена к испытательной стороне испытательной стороны, поэтому тестовая сторона тока Измеритель может быть преследован только после использования электрического устройства (как тестируемое тестируемое устройство. Отрицательный электрод и отрицательный электрод питания устройства)
- Рекомендуется, чтобы сторона подачи головы приняла отдельный источник питания изоляции.
- Перед использованием необходимо подключить цепь шунтирования, а затем подключить поверхность цифрового тока, чтобы предотвратить повреждение высокого напряжения.

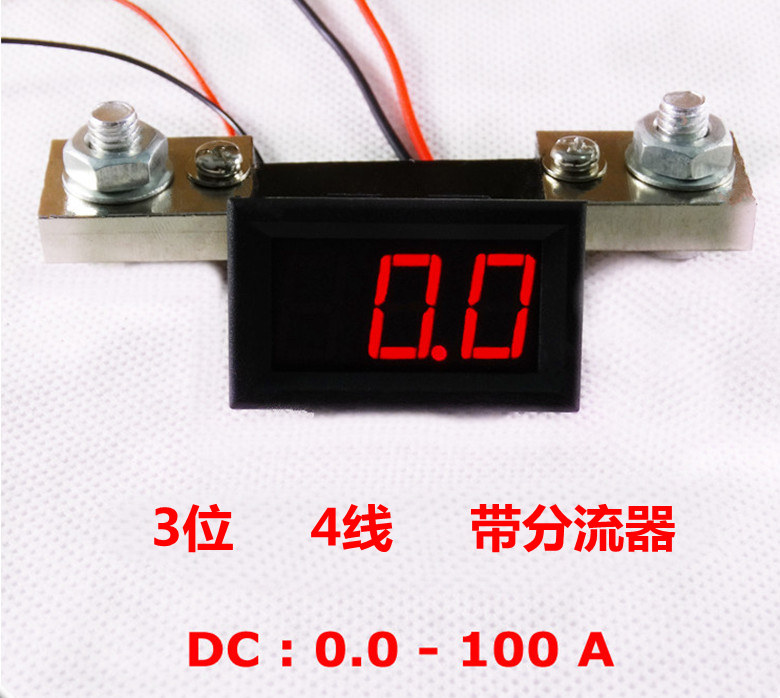

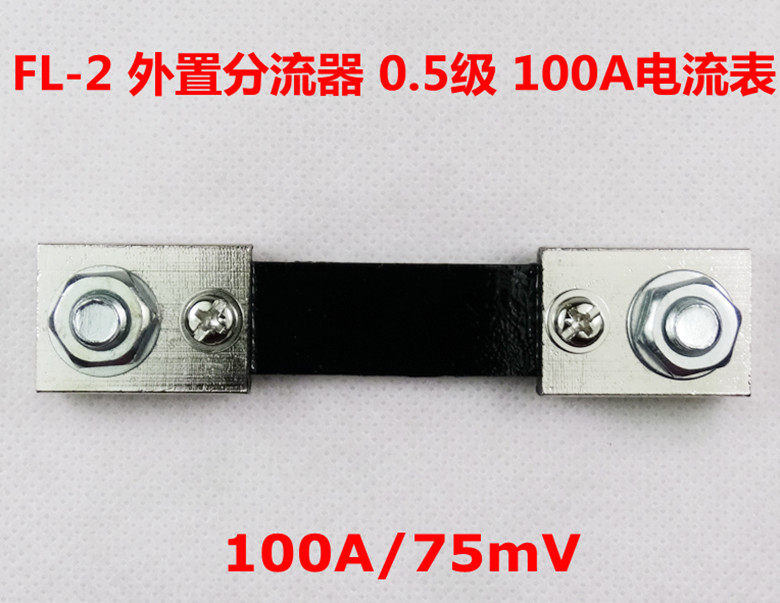

- Если эта текущая таблица не содержит дветтеров 100A, купите ее отдельно (нажмите на картинку ниже, чтобы ввести ссылку)

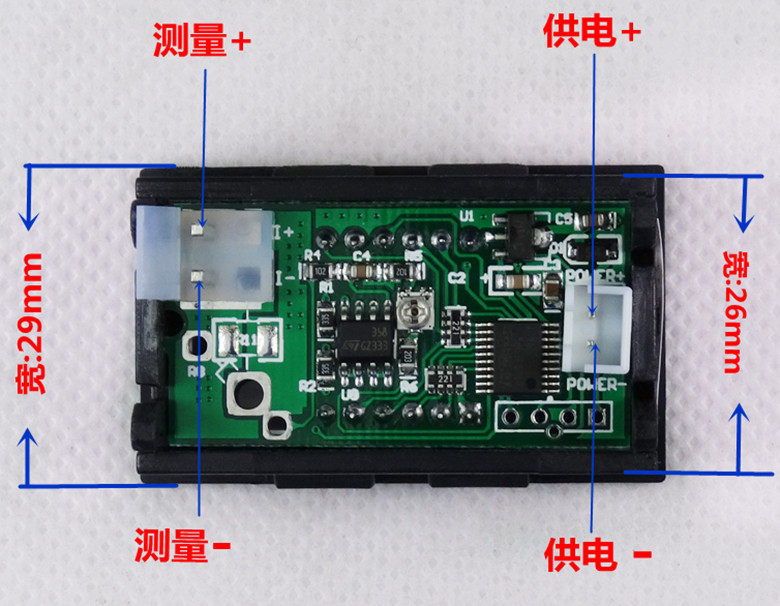

Схема подключения:

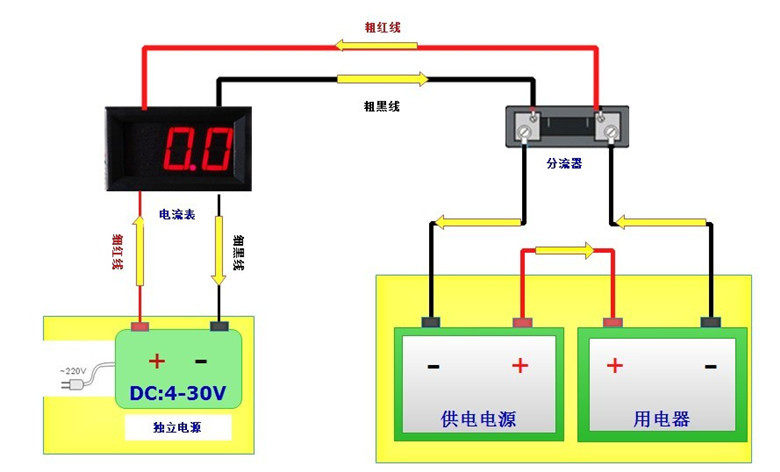

Диаграмма подключения питания для изолированного источника питания:
Ток измеритель подключен к мощности в измерении:
Феномен ошибки:
1. Из -за старения устройства/температура окружающей среды влияет на модуль, чтобы измерить небольшой ток, ошибка становится больше

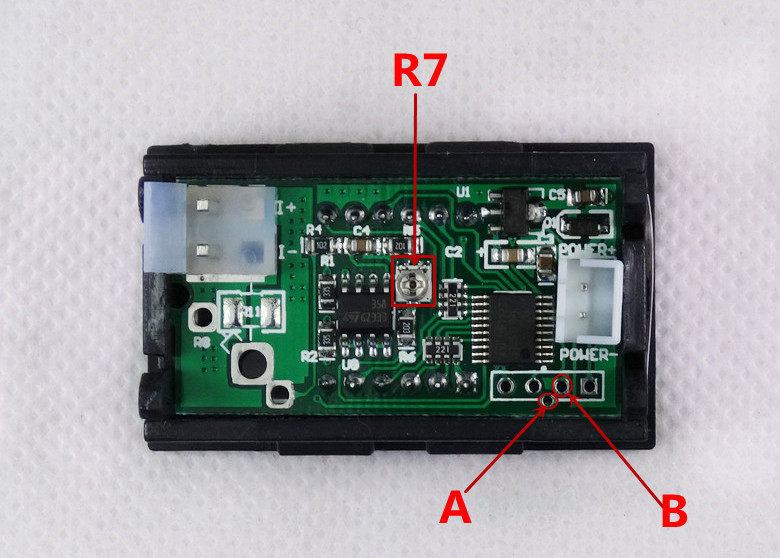

Решение: Короткие прокладки A и B с двумя прокладками в пустой нагрузке, а затем питание -он. Модуль автоматически откалибрует нулевую точку. После завершения калибровки точка короткого замыкания отключена.
2,Из -за старения устройства/температуры окружающей среды влияют на модуль, все измерение диапазона измерения плохое
Решение: r7 с состоянием нагрузки (один -Half из расписания) Регулируйте R7 до тех пор, пока значение отображения текущего измерителя не соответствовало источнику калибровки более высокого уровня.
