Приемник XR502 FPV Приемник FUTABA SFHSS Микроприемник с четырехосевой поддержкой SBUS PPM

Цена: 1 881-2 304руб.    (¥89)
Артикул: 624160088928

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:武汉飞翼天模型
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Выберите размер / комплектацию
  • Приемник FUTABA SFHSS
Добавить в корзину
Другие товары этого продавца
¥1.634руб.
¥7148руб.
¥1152 430руб.
¥15317руб.
  • Информация о товаре
  • Фотографии
Типы самолетов: Приемник FUTABA SFHSS

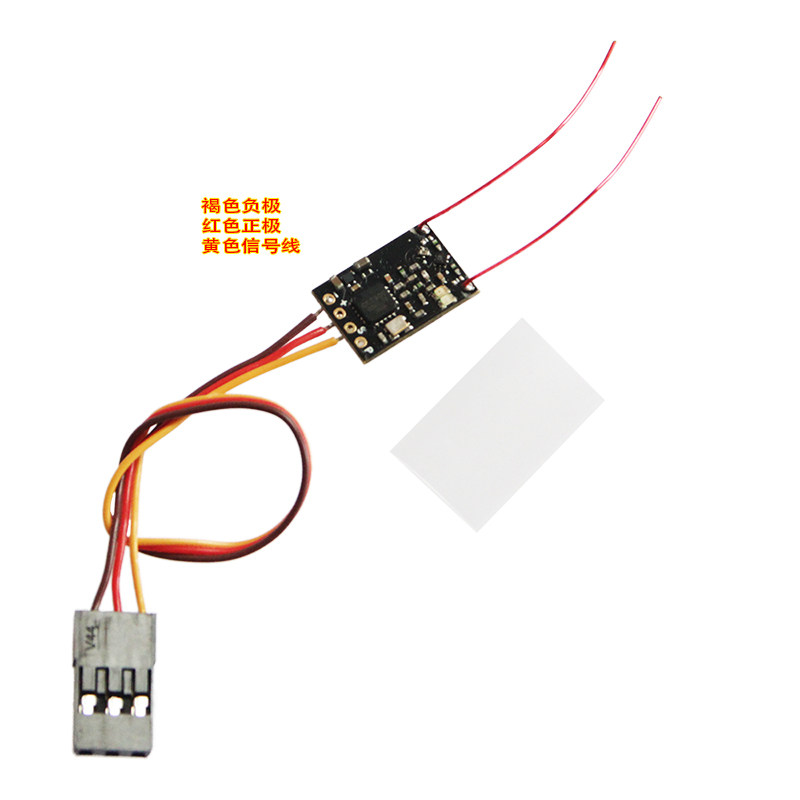

Цвет: Плата приемника FUTABA Приемник S-FHSS один, Приемник FUTABA с кабелем и штекером

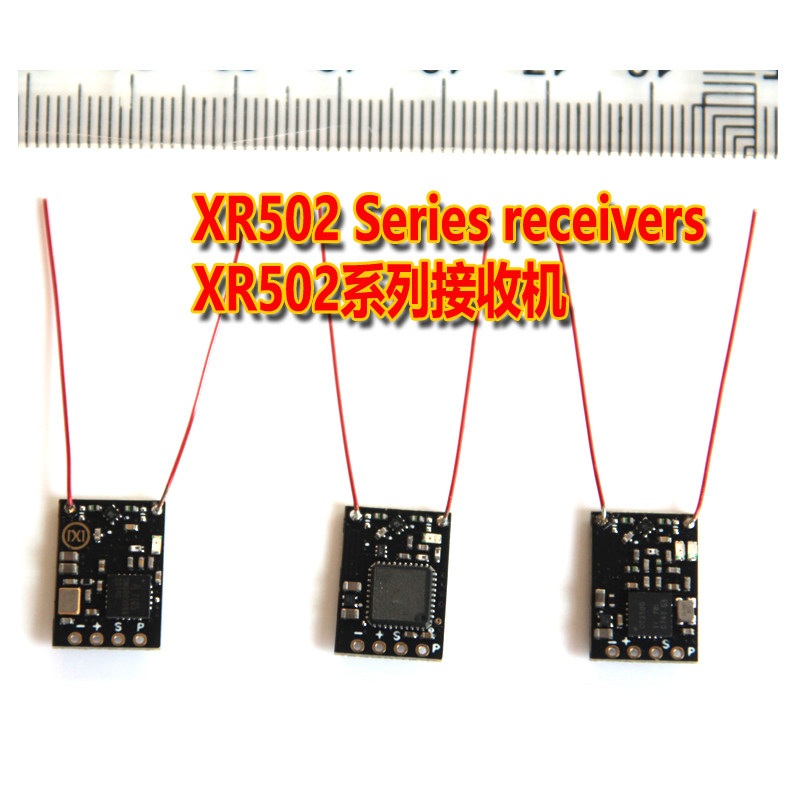

XR502 — ультраминиатюрный приемник, специально разработанный для FPV. Аппаратное обеспечение включает LNA 13 дБм и двойные антенны для решения проблемы короткого рабочего расстояния и мертвых зон сигнала. Программное обеспечение поддерживает одновременный вывод сигналов SBUS и PPM.В настоящее время эта серия приемников включает в себя 4 модели, подходящие для любого пульта управления полетом.



характеристика:

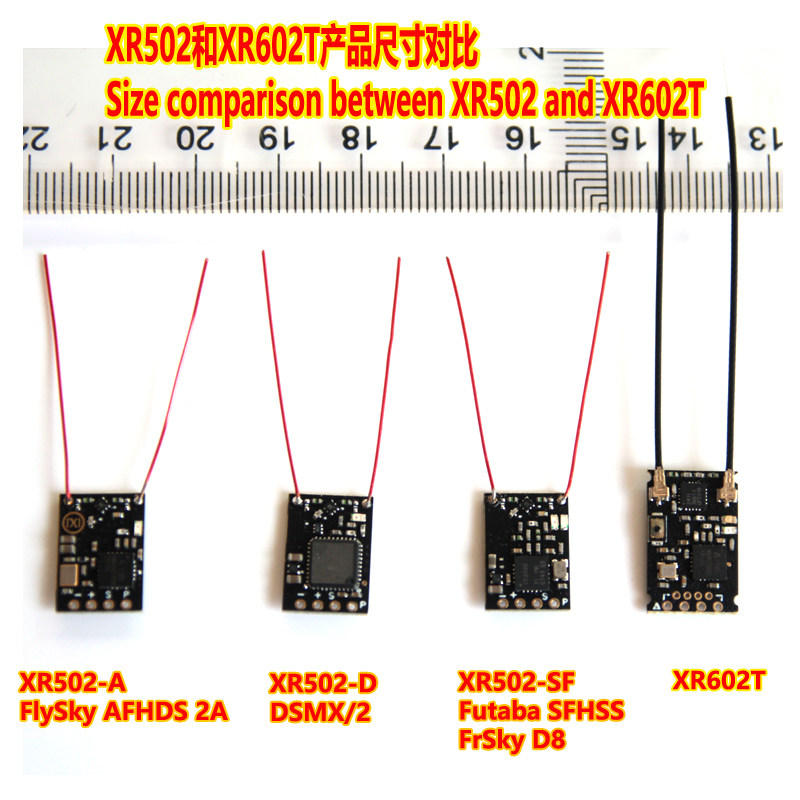

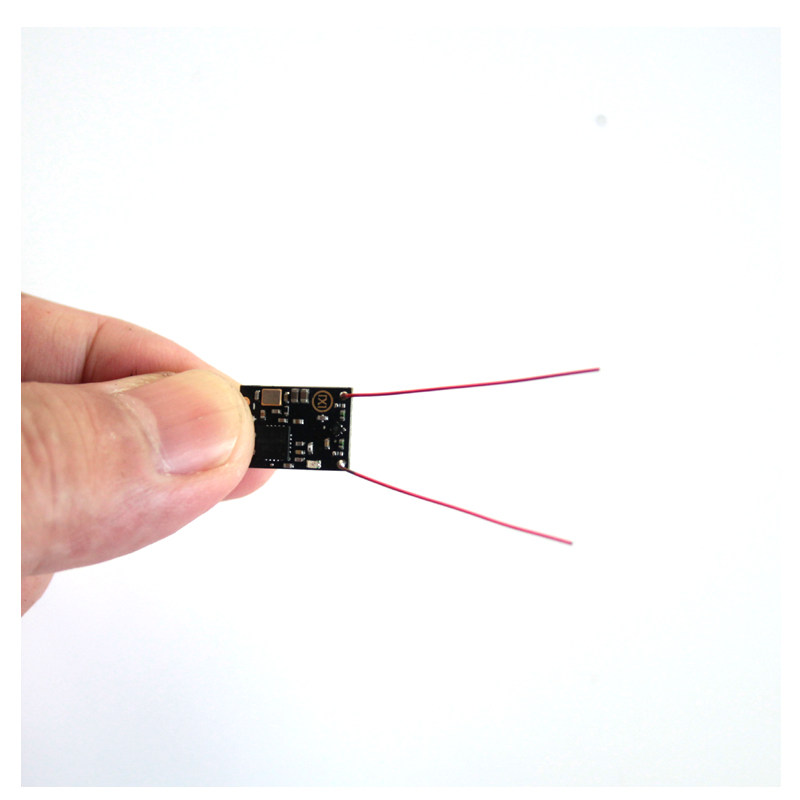

  1. Ультра-маленький размер (10,0*14,2*2,0 мм);

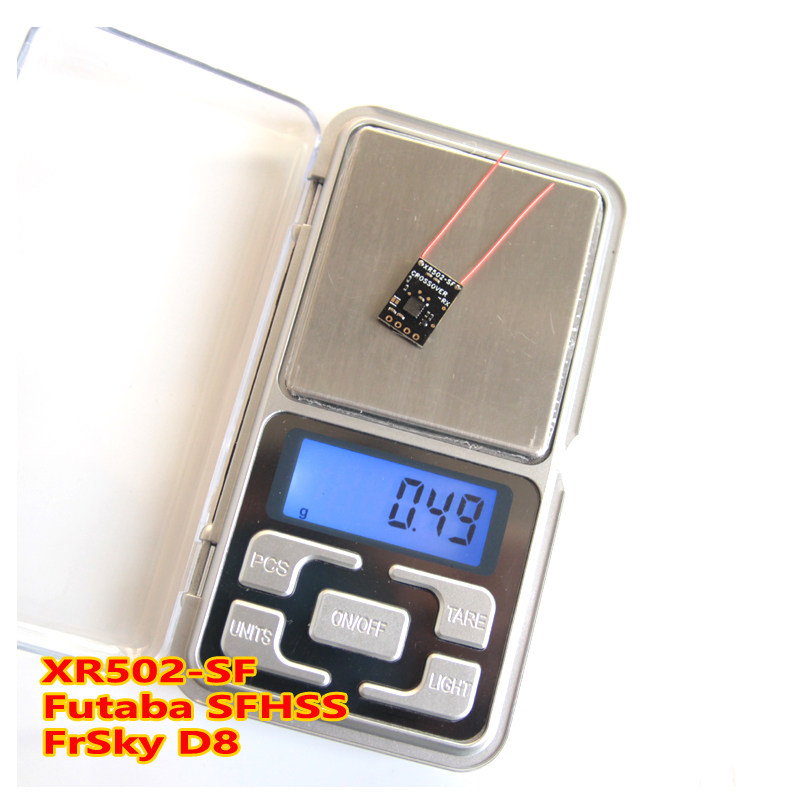

  2. Сверхлегкий вес (0,65 г);

  3. Встроенный LNA 13 дБм;

  4. Двойная конструкция антенны;

  5. Применимо к любому пульту управления полетом;

  6. Используйте антенны, которые можно согнуть по желанию и которые нелегко сломать;

  7. Поддержка выхода RSSI;

  8. Поддерживает одновременный вывод сигналов SBUS и PPM (период 22 мс);

  9. Версия F поддерживает смешанные протоколы;

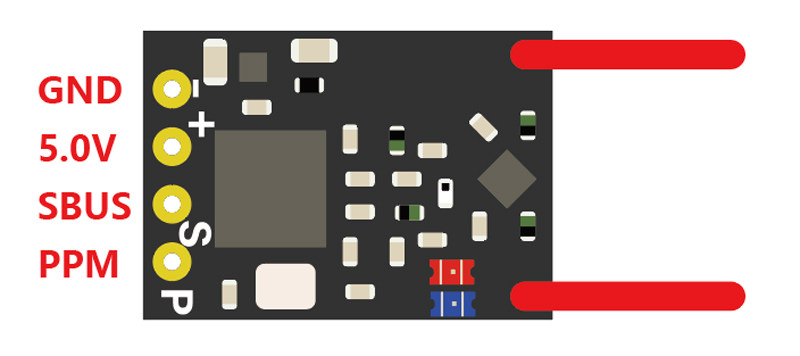

Интерфейсная диаграмма:

Работа диманала:

Если приемник серии XR502 не получит сигнал в течение 15 секунд после включения, он перейдет в режим привязки (светодиод меняет цвет с медленного мигания на быстрое мигание), а затем привяжется в соответствии с операцией привязки контроллера.После завершения привязки частоты красный светодиод всегда горит, указывая на то, что сигнал получен.



Технология переменной радиочастотной связи:

Когда приемник находится слишком близко к пульту дистанционного управления, радиочастотный сигнал блокируется, что приводит к потере управления.Технология Variable RF Link является ключом к решению этой проблемы. Когда Variable RF Link обнаруживает, что приемник находится близко к пульту дистанционного управления, он автоматически уменьшает усиление LNA и выходную мощность усилителя, чтобы избежать потери управления на близком расстоянии.Когда Variable RF Link обнаруживает, что приемник находится далеко от пульта дистанционного управления, он автоматически увеличивает усиление LNA и выходную мощность усилителя мощности, чтобы увеличить рабочее расстояние приемника.



Выходной сигнал RSSI:

Существует два способа вывода сигнала RSSI:

  1. В случае сигнала SBUS сигнал RSSI выводится на канал 16 (AUX12) SBUS;

  2. В случае сигнала PPM сигнал RSSI выводится на 9-й канал (AUX5) PPM;



Смешанный протокол (только версия XR502-F):

Версия XR502-F поддерживает протоколы D8 и D16.Пользователи могут решить, какой протокол использовать во время операции привязки частоты. Когда XR502-F находится в режиме привязки, если горит синий светодиод, привязка прошла успешно и RX работает в режиме D16; если синий светодиод не горит, привязка прошла успешно и RX работает в режиме D8.

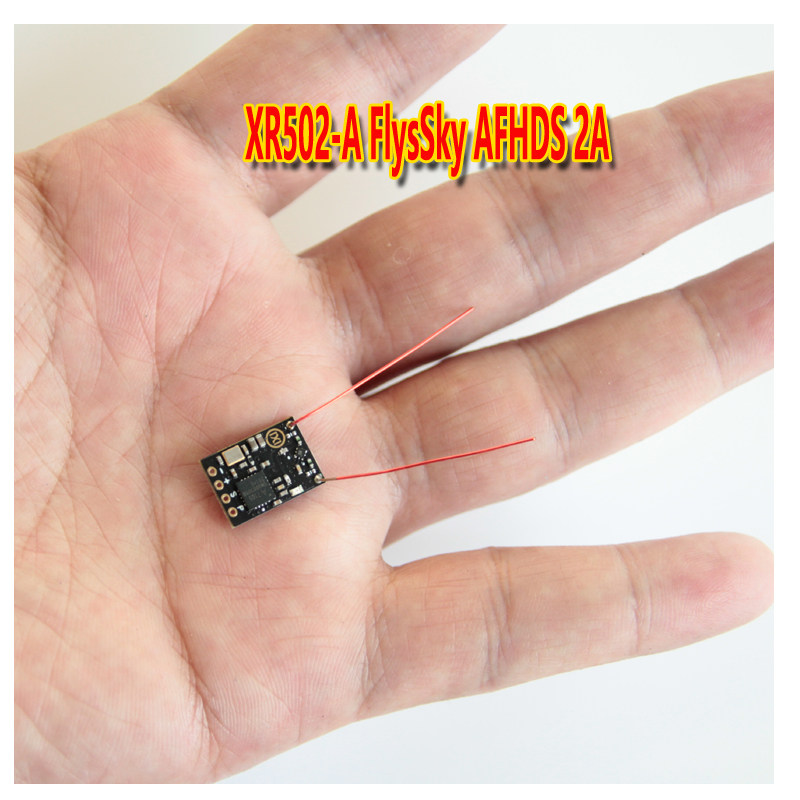

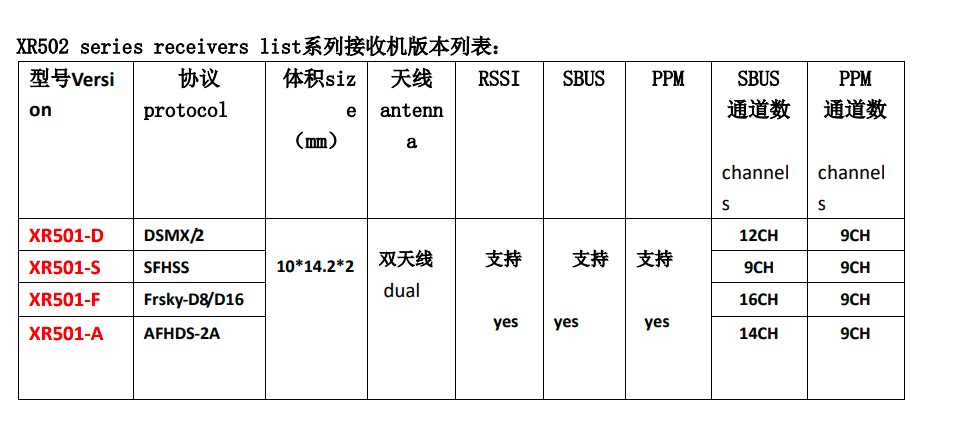

Список версий приемника серии XR502:


Настройки, связанные с управлением полетом FPV:

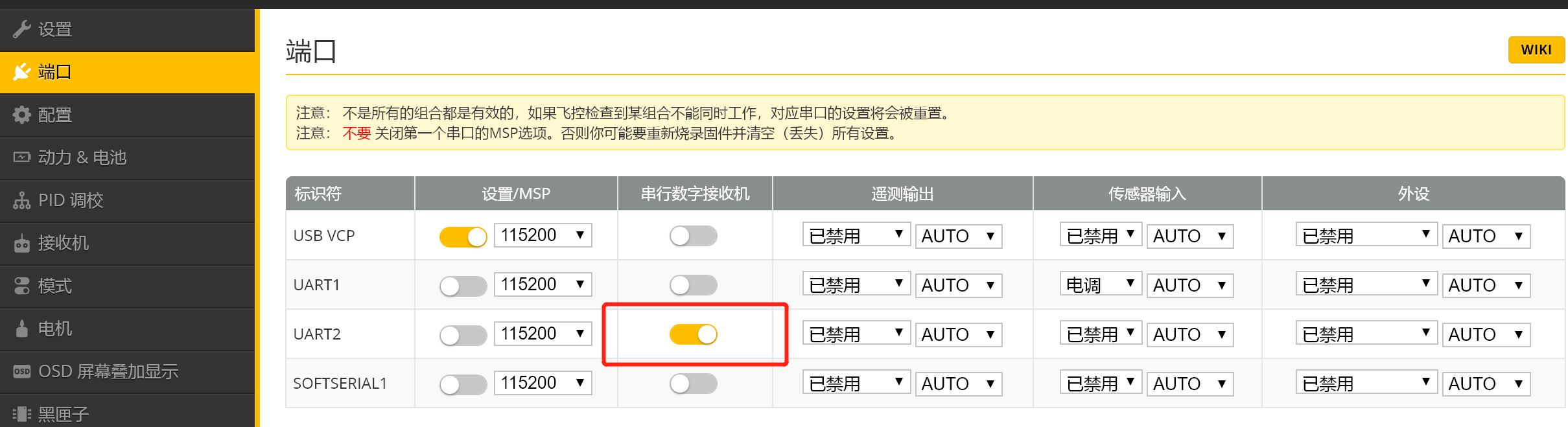

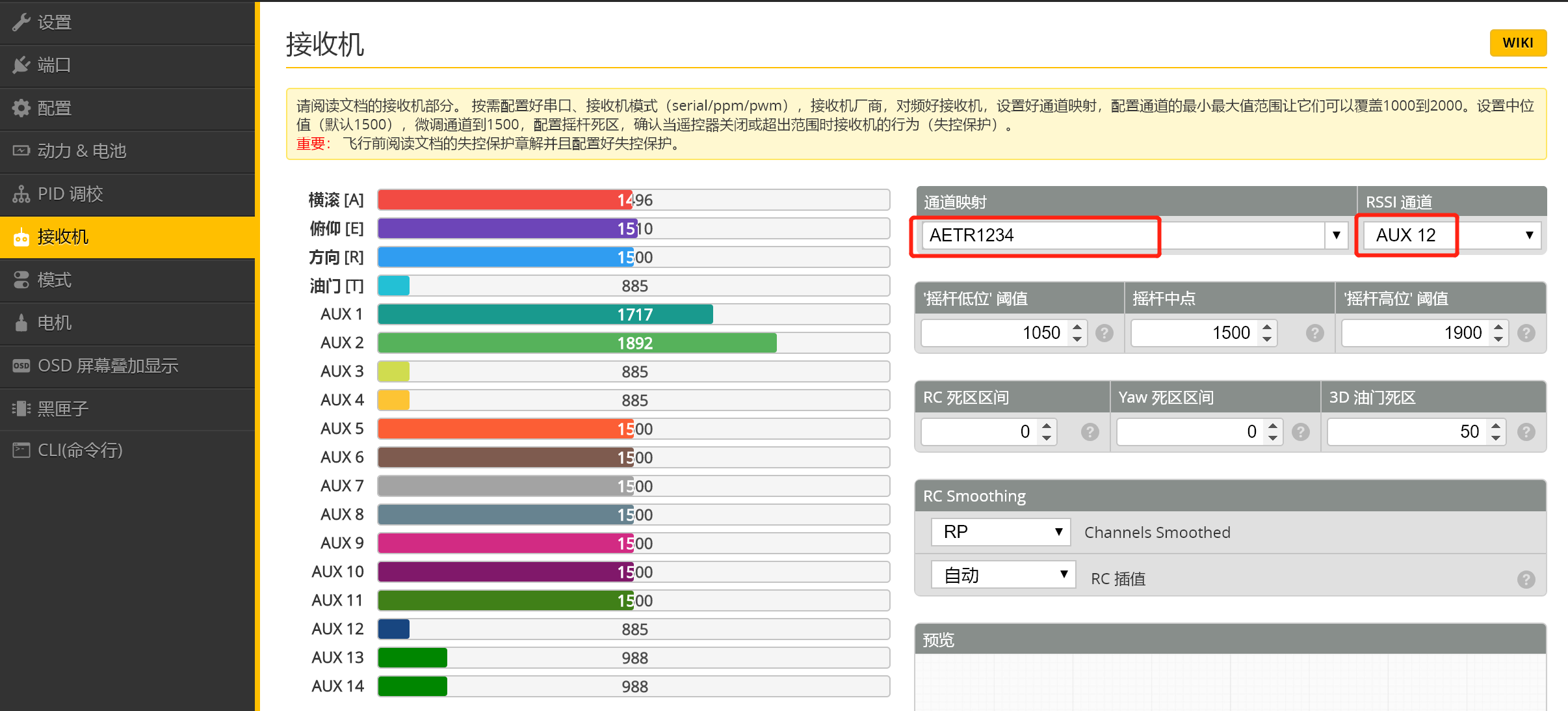

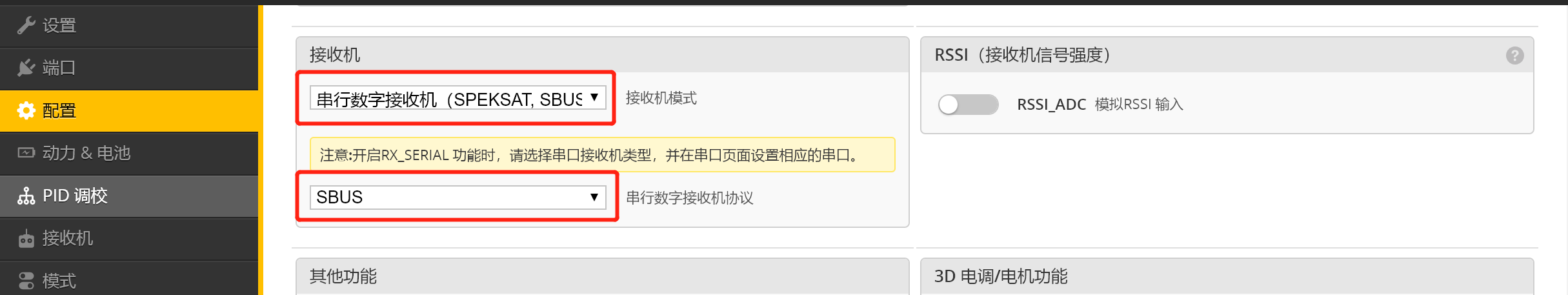

Настройки, связанные с управлением полетом при использовании SBUS:

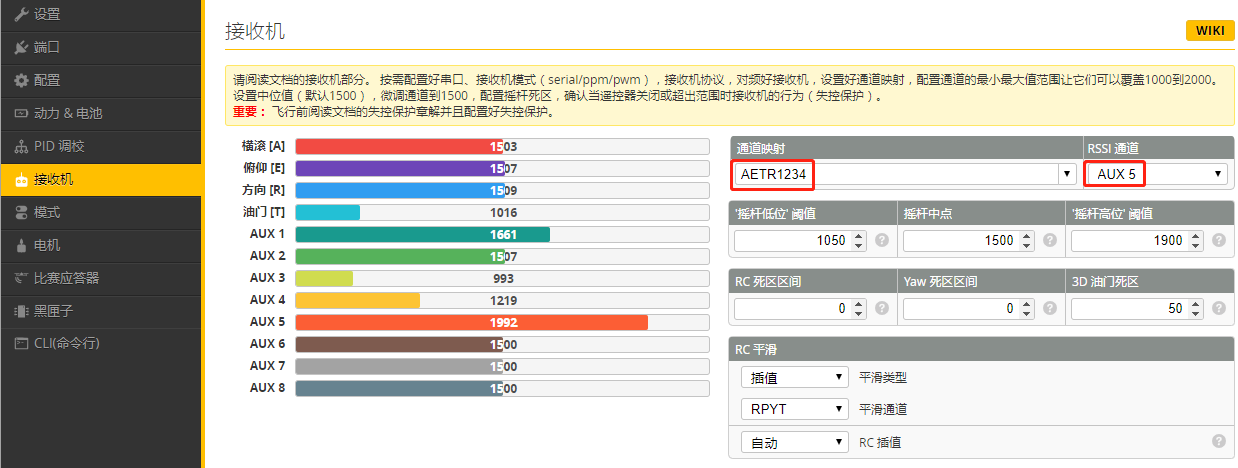

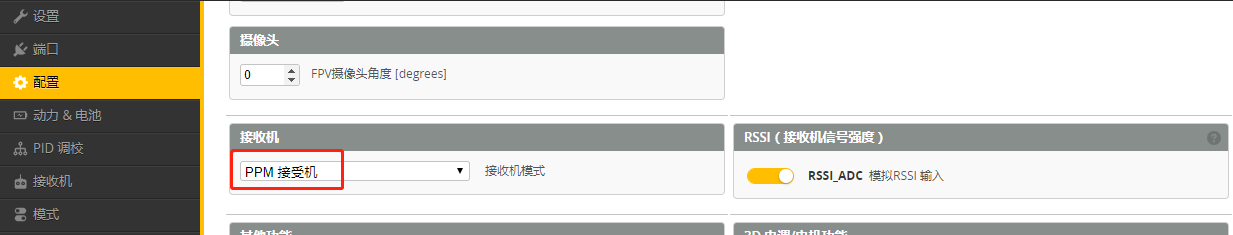

Соответствующие настройки управления полетом при использовании сигнала PPM:
