Модельная самолетная плата лития аккумулятора, плата расширения, сбалансированная плата T-Plate B6 Universal T-Plate, xt60, B6AC UNA6
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Панель
| Типы самолетов: | Панель |
| Цвет: | T Петчик, XT60 версия |
Настоящая картина нашего магазина должна быть исследована
Плата для зарядки литиевой батареи печатной платы (может заряжать 6 3S) (настоятельно рекомендуется) Плата для зарядки b6 B6AC, разъем XT60 T
Примечание.Это только плата параллельной зарядки.Он не имеет функции зарядки при использовании отдельно.Его необходимо использовать с зарядным устройством.
Меры предосторожности:
1. На зарядном устройстве вставлены головки питания и баланса.
2. Батарея должна быть одинаковой, количество V, та же емкости, та же емкости
3. Закажите последовательность платы зарядки: сначала вставьте головку зарядки аккумулятора слева, а затем зарядную головку. Сначала вставьте вторую батарею на правую баланс, а затем зарядную головку. (Последняя зарядная головка не используется)
Как зарядить зарядное устройство B6:
https://v.youku.com/v_show/id_xmjg4nzg2mdg2na==.html?spm=a2h3j.8428770.3416059.1
Как использовать батарею с никелем -никель -никелем B6:
https://v.youku.com/v_show/id_xmjg4nzg2njk3mg===.html?spm=a2h3j.8428770.3416059.1
Как использовать доску:
https://v.youku.com/v_show/id_xmjg4odq5otiyoa==.html?spm=a2h3j.8428770.3416059.1
B6 Режим режима зарядного устройства Объяснение:
https://v.youku.com/v_show/id_xmjg3odk4mjyxng===.html?spm=a2h3j.8428770.3416059.1
Подключите и зарядите плату:
【Спецификация】
1. Линия вывода баланса использует многочасочную силиконовую линию 20AWG.
2. Основной входной кабель использует линию мягкого кремниевого клея 14AWG (400 ядра, 200 градусов высокой температуры)
3. Оснащен безопасной защитой T, закупающей силиконовую крышку.
4. Используйте высококачественные выводы AMASS.
5. Утолщенная медная фольга печатной платы (FR-4 Пластина толщиной 1,6 (толщина меди 20Z) может безопасно пропускать ток 40 А!
6. Используйте безопасность защиты предохранителей безопасности (50A).
7. Используйте светодиодный индикатор, чтобы отобразить рабочее состояние.
8. Увеличение порта соединения, вы можете расширить зарядный порт неограниченным.

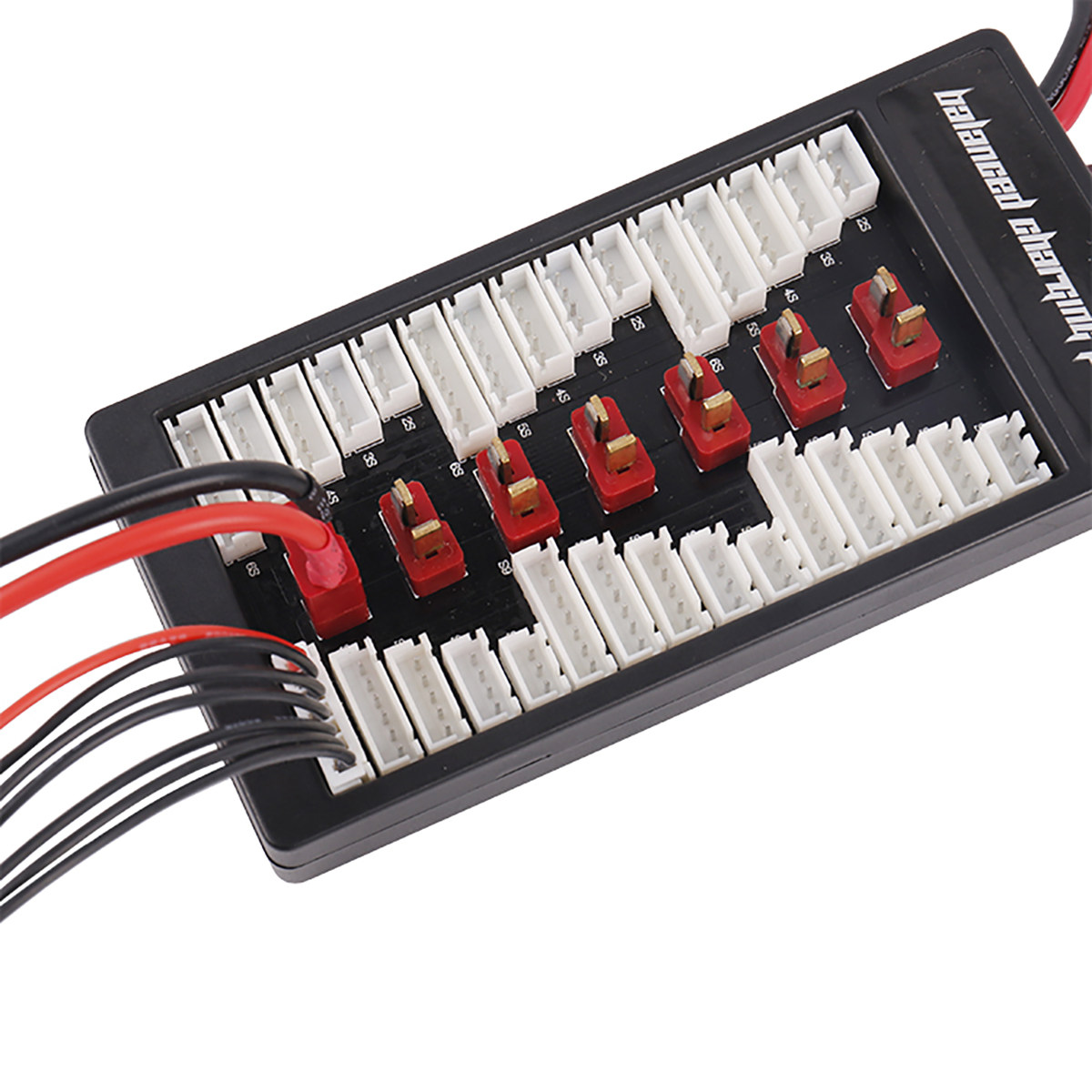

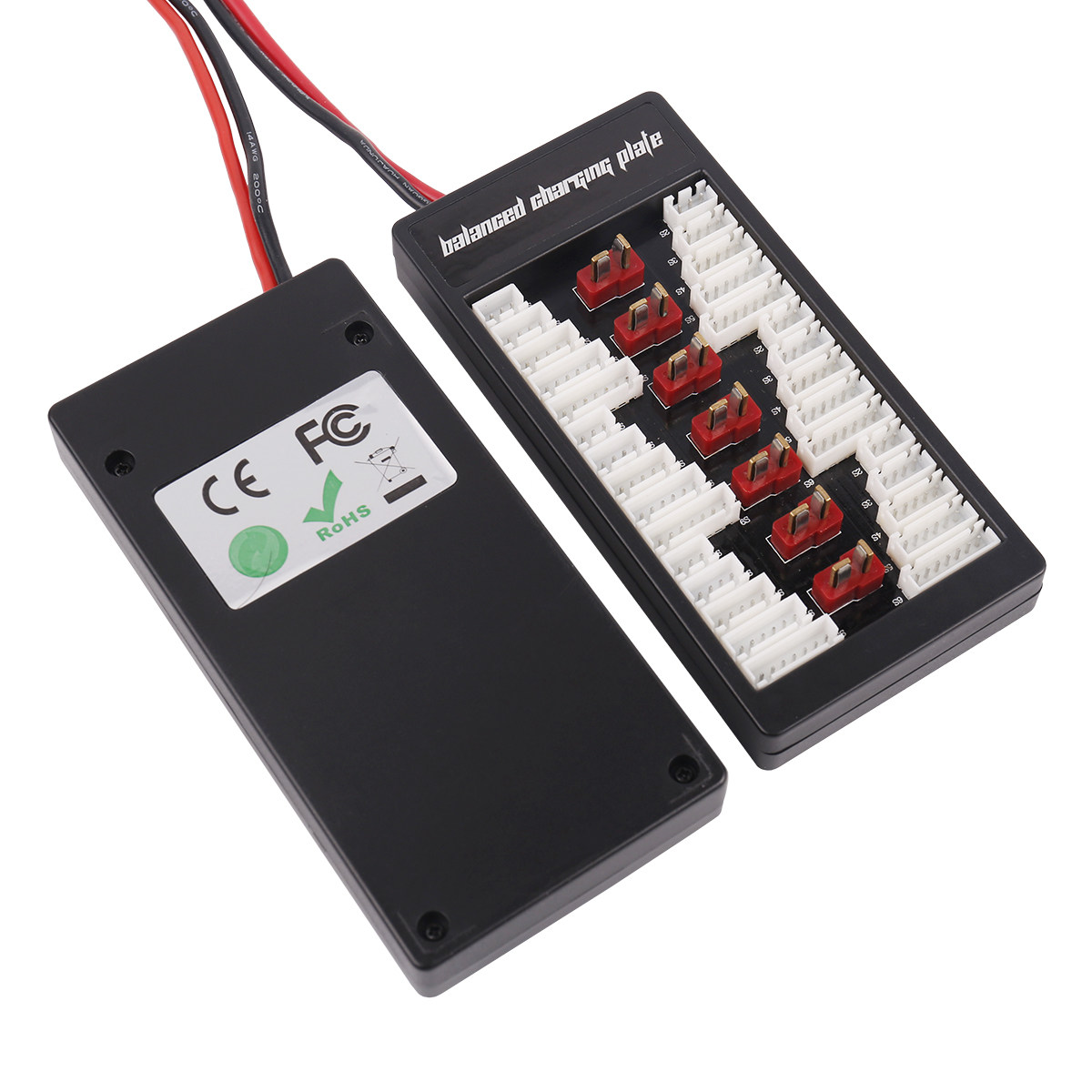

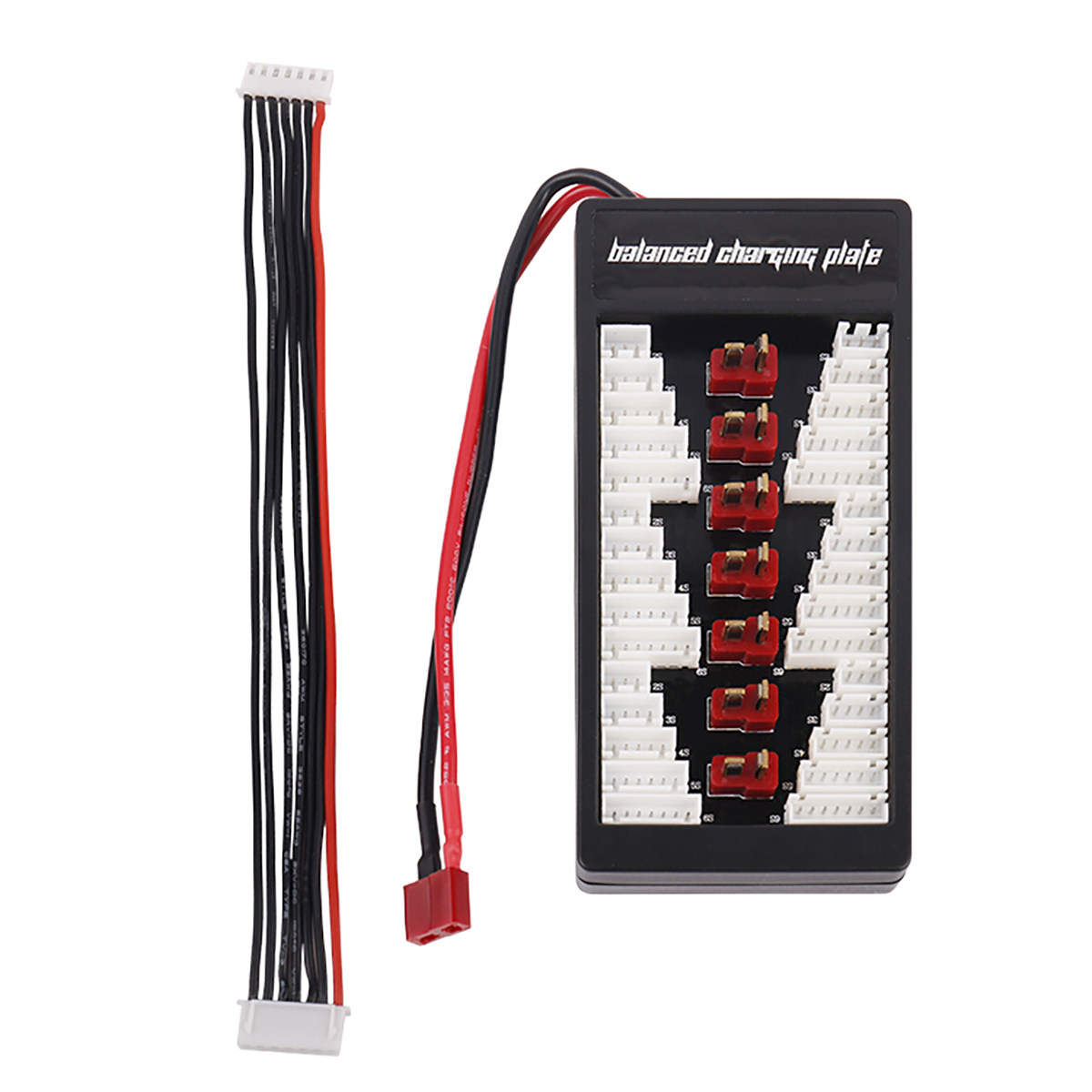

Дисплей продукта:
Лонг: 68 мм 139,5 мм в ширину Высокий: 17,8 мм Вес: 114G

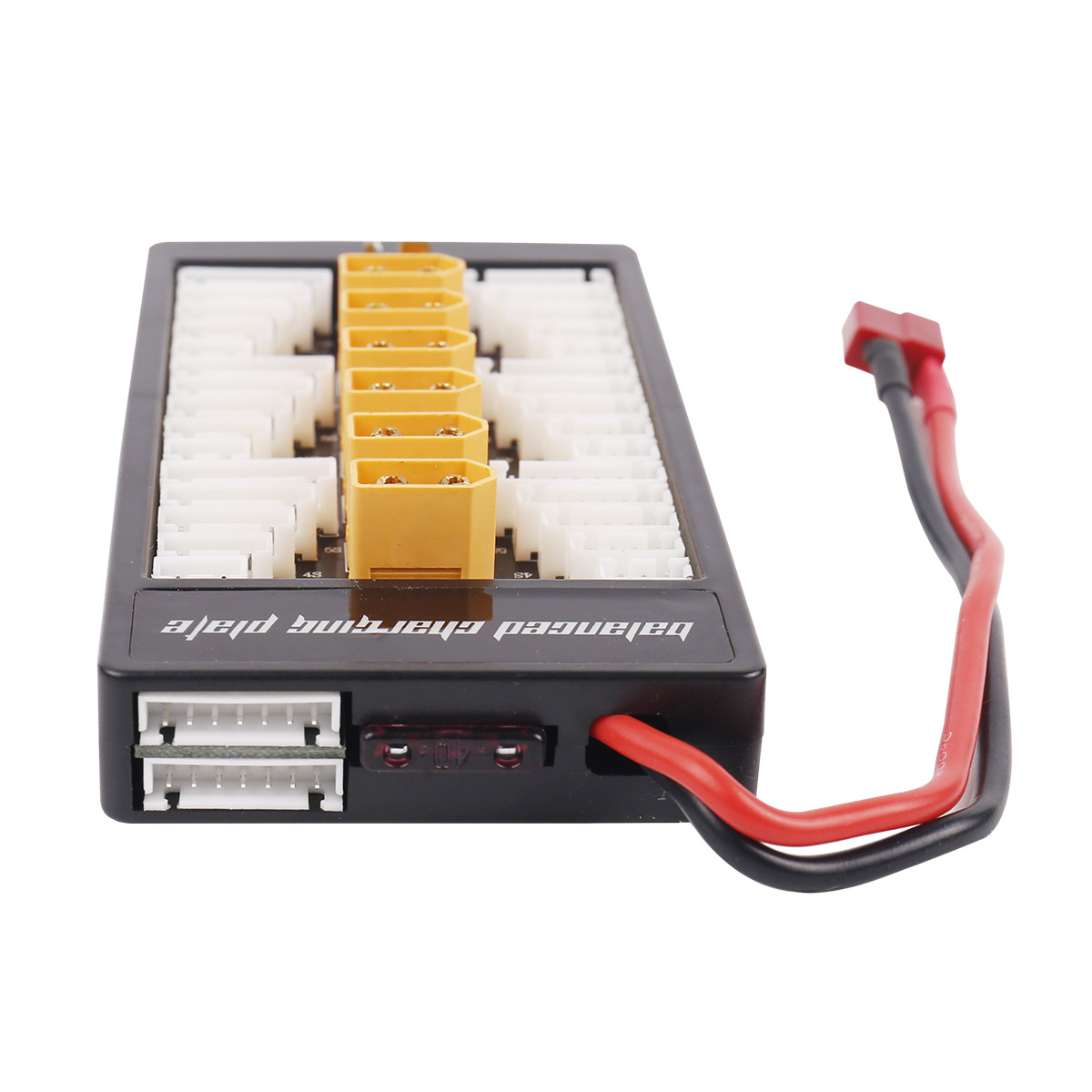

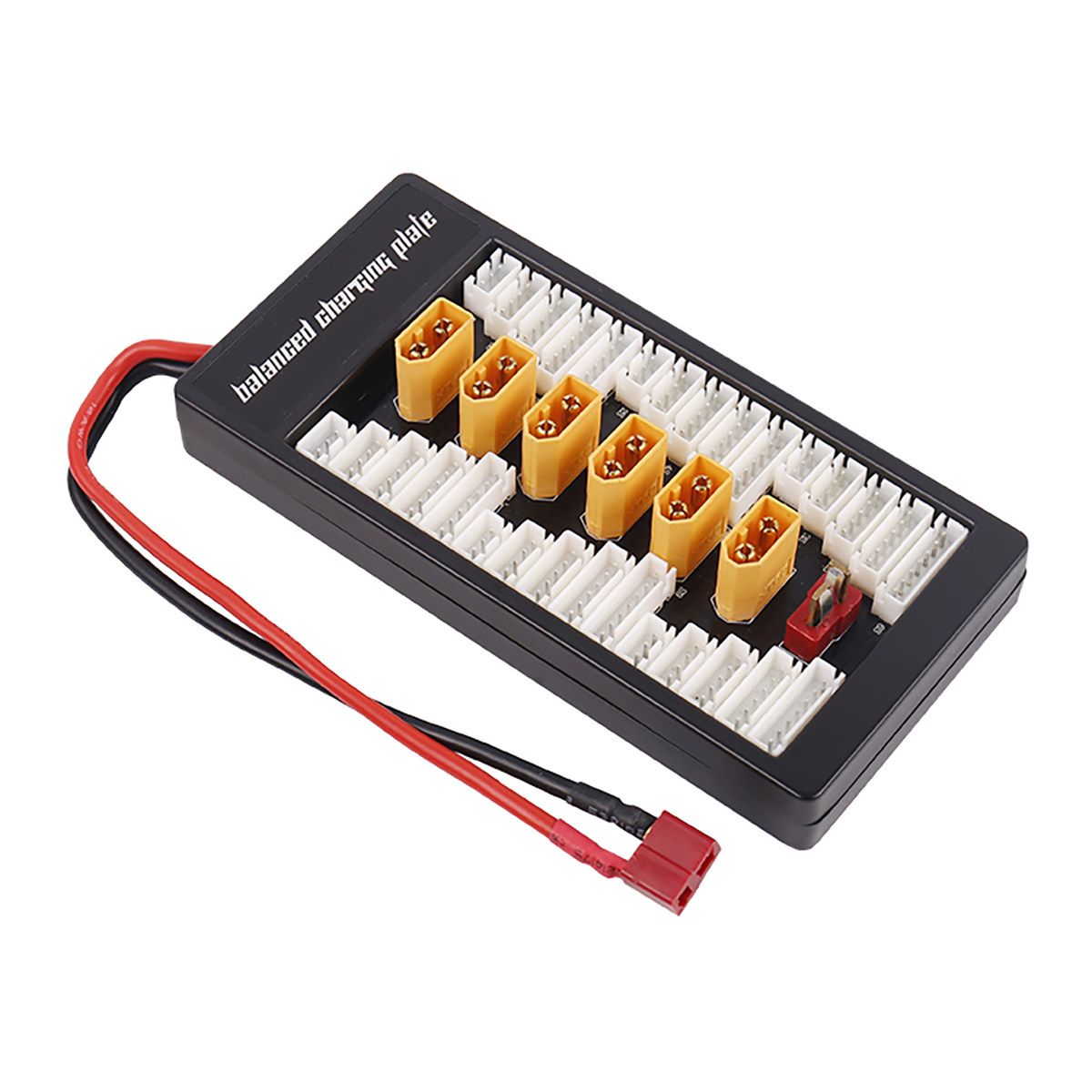

Вставка и зарядка XT60
Подробности о продукте
Шаги для использования:
1. Два конца сбалансированного кабеля получены на сбалансированном терминале зарядного устройства и сбалансированной зарядной платы, как показано на рисунке
2. Получить терминал мощности сбалансированной зарядной платы на выходной терминал сбалансированного зарядного устройства
3. Примите батарею в батарею.Сначала вставьте головку баланса, а затем получите выходной конец батареи.
Установите напряжение зарядки (то же самое относится и к одной батареи) и ток, метод тока настройки заключается в следующем:
I = i1+i2+i3+... _in (n≤6)
I:Total Current. Общий ток
I:the charge current of every battery. Ток зарядки каждой батареи
n: the quantity of barrery. Общее количество батарей
Примечание. Если максимальный выходной ток вашей сбалансированной батареи меньше общего тока «I», установите ток зарядного устройства на максимальное значение.
Максимальный ток этой сбалансированной платы зарядки составляет 80 А. Напряжение аккумулятора должно быть одинаковым во время зарядки, а емкость и скорость разряда можно устанавливать произвольно. После нескольких раз балансировки напряжение станет более сбалансированным, а разница напряжений будет меньше.
ПРЕДУПРЕЖДЕНИЕ: Если вам нужно зарядить только 6 аккумуляторных батарей, поместите корпус на T -щипку или другие вилки, которые в настоящее время используются, чтобы избежать несчастных случаев.При зарядке каждая T -щитка имеет электричество.
Согласно нынешним руководителям на рынке различных балансов, существует четыре типа нашей сбалансированной зарядной платы: JST-XH, Thunder Power (TP), Hyperion (HP) и EH (Kokam) могут выбрать один из них в соответствии с вашей батареей, но мы обычно используем JST-XH.Функции и принципы этих четырех типов зарядных досок одинаковы.
Этот продукт можно использовать для батарей для липо, а также для жизни и литий-ионных батарей.
Меры предосторожности:
1.4.0 Подключите банановую головку к порту зарядки зарядного устройства.
2. Подключите балансировочную головку к порту баланса 6s зарядного устройства. На плате параллельной зарядки порт баланса 6s находится вверху посередине.
3. Подключите источник питания и балансировочную головку к зарядному устройству.
4. При одновременной зарядке батареи должны быть одной марки, номера V и емкости.
5. Последовательность параллельной зарядки: сначала подключите балансировочную вилку зарядки аккумулятора к левой стороне, а затем к зарядной вилке.Вторую батарею сначала подключите к правому балансировочному разъему, а затем по порядку – к зарядному разъему. (Последняя зарядная головка не используется)
Длина: 68 мм Ширина 139,5 мм Высота: 17,8 мм Вес: 125 г
Дисплей продукта:
