2015 Новый S2 N1 N2 N3 Видео наложенные remzibi Плохой OSD GPS Multioxis
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Экранное меню N1【Проводка】
- Необыкновенное экранное меню серии N
| Цвет: | Необыкновенное экранное меню серии N |
| Типы самолетов: | Экранное меню N1【Проводка】, Экранное меню N2【Проводка】, Экранное меню N3【Проводка】 |
Необычное видеоруководство по использованию полного китайского экранного меню FFOSD-S2:
http://v.youku.com/v_show/id_XNzI5ODcwNDQw.html
Необычное видеоруководство по использованию экранного меню на китайском языке FFOSD-N2 (включая произвольное положение значков):
http://v.youku.com/v_show/id_xodeyodcxmdiw.html

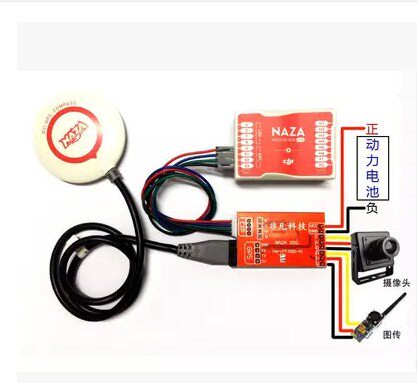

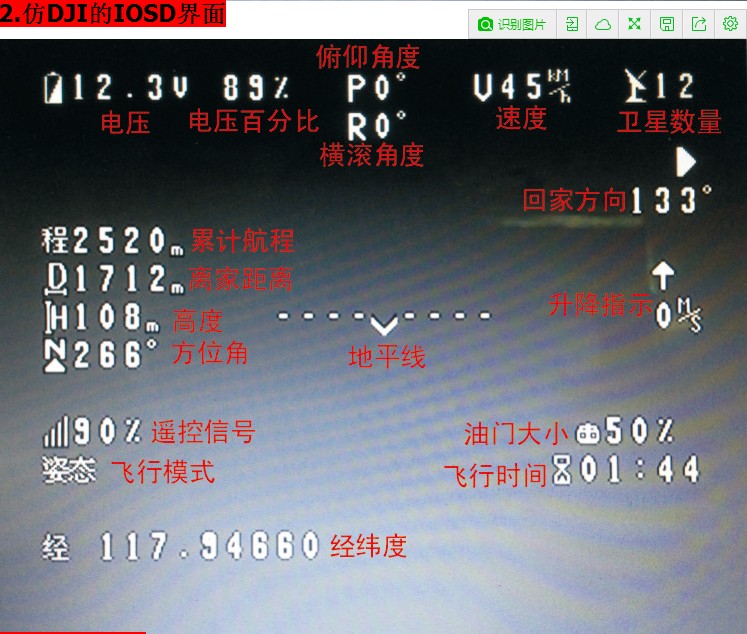

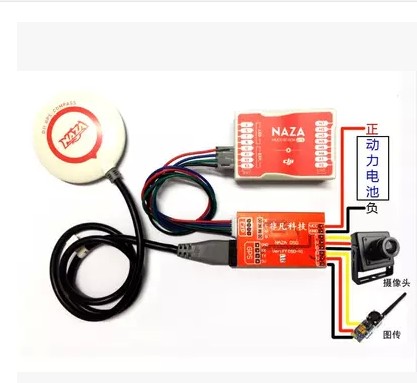

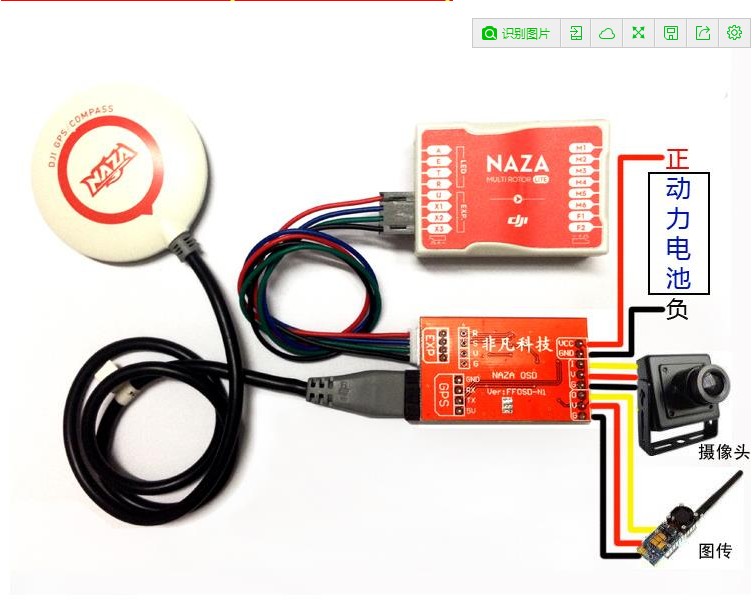

N3: OSD N3 не только передает данные GPS NAZA, но и напрямую считывает все данные из шины NAZA (включая данные гироскопа, данные барометра, данные электронного компаса и т. д.). Он аналогичен оригинальному интерфейсу MINI IOSD от DJI. Он не требует настройки параметров дистанционного управления с компьютера, поддерживает отображение ориентации, отображение режима полета, отображение размера дроссельной заслонки и т. д.(Последняя версия прошивки. Используется для всех полетных контроллеров V2 с PMU)
Технические данные:
-Гра
-Сер измерение видео напряжения 0-16,8 В
-Динамический диапазон измерений напряжения 0-30 В
-Agenage ADC расчеты.
-Видео сигнал -стандартный приятель или NTSC
-Глита Глобальная система позиционирования -Организация стандартов NMEA для мгновенных системных GPs Отправить протокол приема сигнала.
Функция кнопки:
-собакаРасположение сохранившегося дома (точка взятия инициализирует все данные по нулю)
-По Нажмите и введите настройки меню-
-Кэп на переключение PAL или системы NTSC в ряд

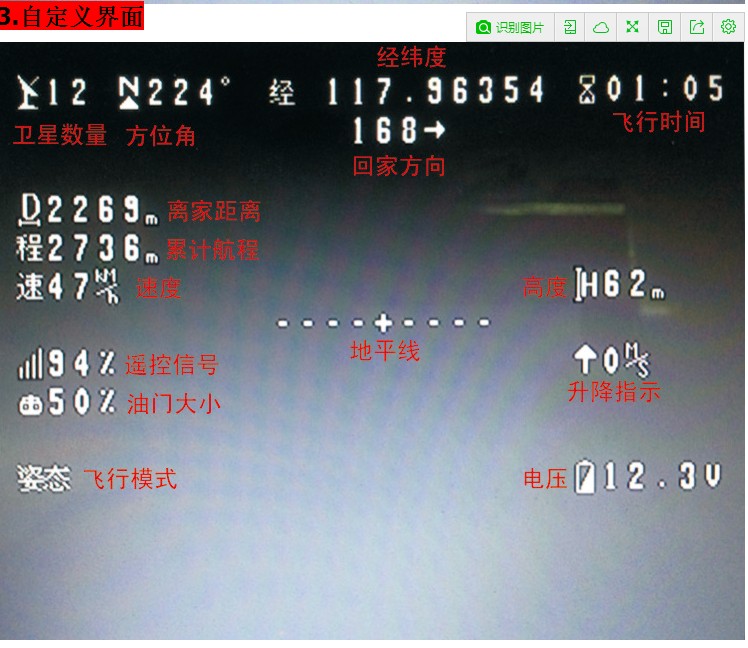

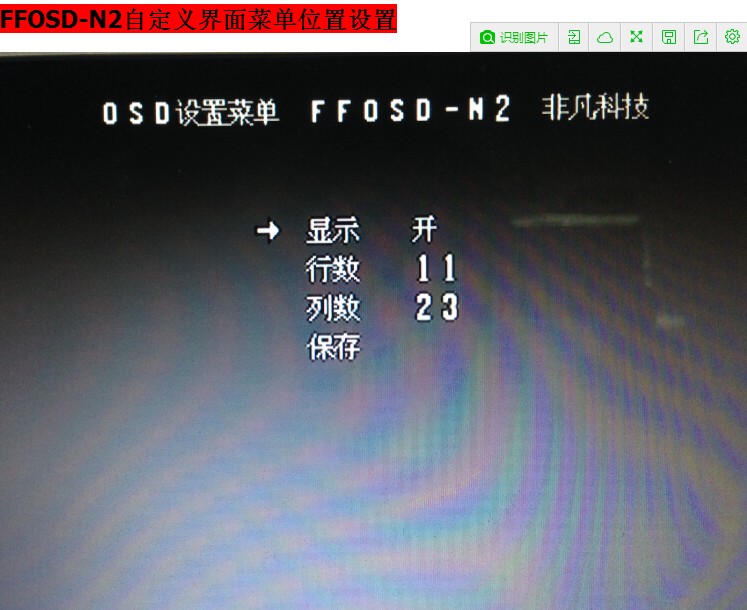

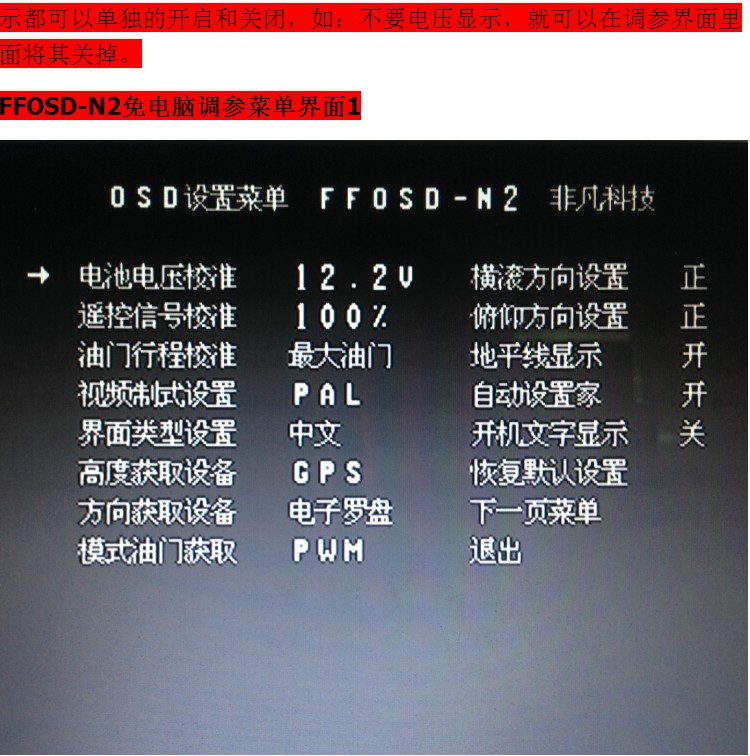

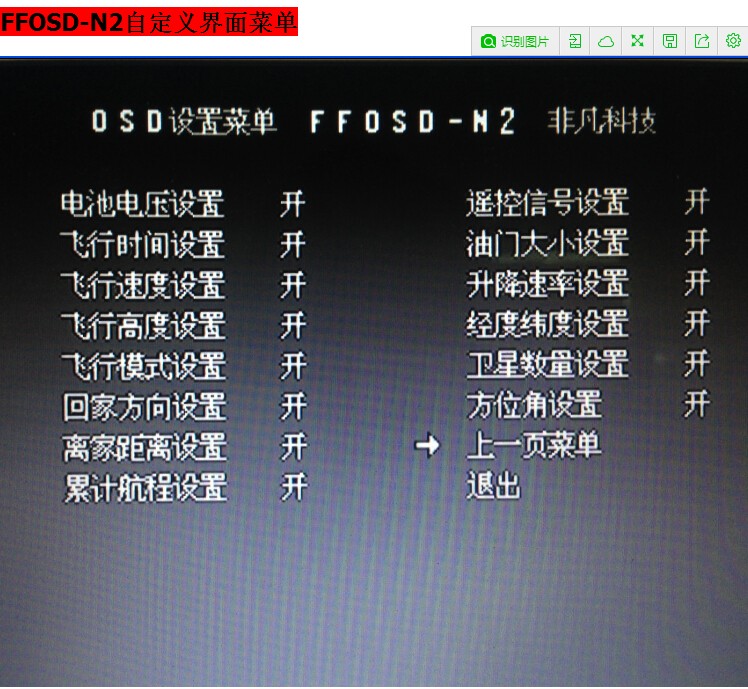

Далее мы остановимся на настройках пользовательского меню. Сначала, если мы нажмем и удержим кнопку в течение 2 секунд в режиме ожидания, мы войдем в меню настроек OSD, а затем“Настройка типа интерфейса”изменить на“настраивать”, Затем введите“Меню следующей страницы”.Вы можете настроить переключатель каждого параметра или положение отображения на экране по своему усмотрению. На рисунке ниже представлена диаграмма координат положения экранного меню.
Давайте поговорим о том, сколько позиционирования отображается каждый параметр на экране
напряжение батареи 6 сетка
продолжительность полета 6 сетка
скорость полета 5 сетка
Высота 6 сетка
Режим полета 2 сетка
Иди домой 5 сетка
Расстояние от дома 7 сетка
Совокупное путешествие 7 сетка
Сигнал дистанционного управления 5 сетка
Размер дроссельной заслонки 5 сетка
Скорость подъема 5 сетка
широта Долгота 11 сетка
Спутниковой номер 3 сетка
Наследственный угол 5 сетка
Избегайте совпадения при настройке.
Калибровка напряжения аккумулятора, сначала измерьте реальное напряжение аккумулятора с другими устройствами, такими как многоподобный таблица или кольцо BB, введите калибровку напряжения батареи, чтобы установить его на выход измеренного напряжения
Ниже приведена функция N2, другие OSD не имеют функции
1. Калибровка сигнала дистанционного управления, подключите RSSI приемника дистанционного управления с RSSI OSD (линия обнаружения дистанционного управления), а затем принесите как можно больше дистанционного управления (чтобы сделать сигнал в лучшем случае) до) до) до) до) до Введите калибровку сигнала дистанционного управления, затем сохраните выход.Если сбой приглашения указывает, что RSSI не имеет нормального соединения, или сигнал дистанционного управления не в лучшем состоянии

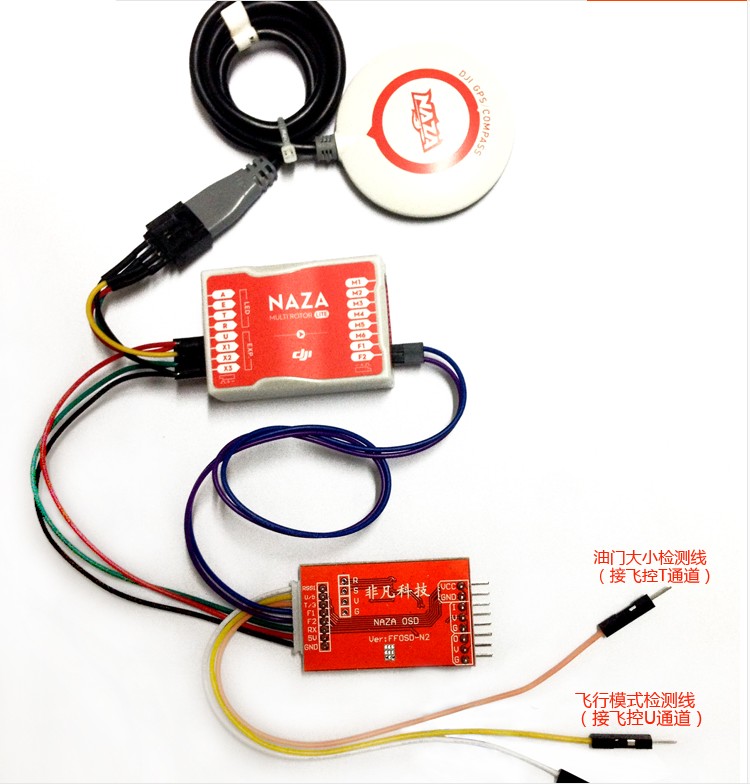

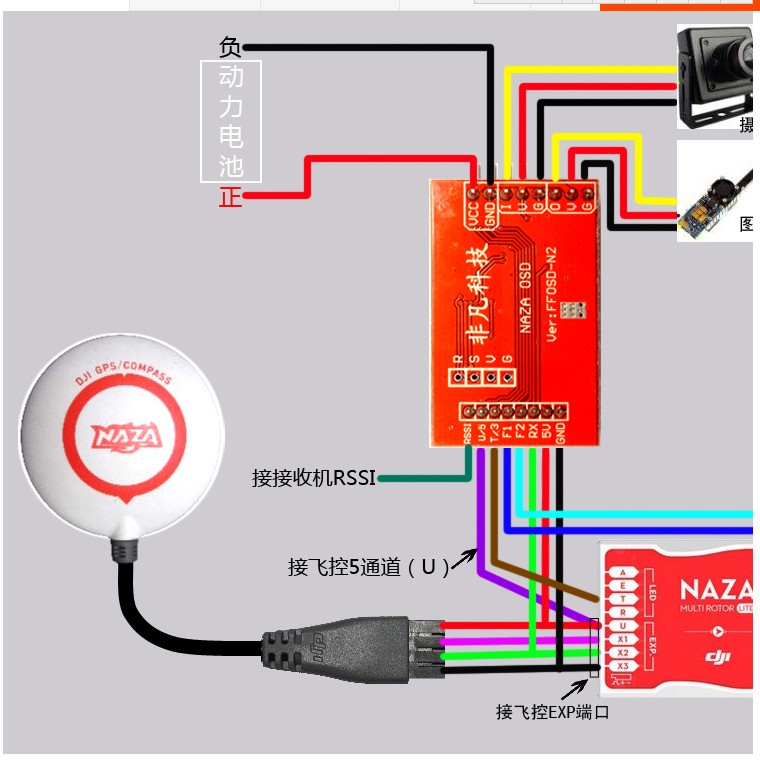

2. Калибровка маршрута дроссельной заслонки, линия обнаружения размера дроссельной заслонки на OSD (метод соединения ШМ) подключена к T -Контролю управления полетом.Затем в интерфейсе настройки N2 измените“Режим захвата газа”Набор“PPM”Ки убедитесь, что соединение между приемником дистанционного управления и полетным контроллером нормальное.Сначала откалибруйте максимальный газ, сначала поверните канал дроссельной заслонки на пульте дистанционного управления на максимум, затем войдите в экранное меню калибровки хода дроссельной заслонки, выберите“максимальный газ”, а затем сохраните.Если подсказка не работает, это означает, что канал дроссельной заслонки подключен неправильно или дроссельная заслонка дистанционного управления не доведена до максимума....Затем откалибруйте минимальный газ, поверните канал дроссельной заслонки на пульте дистанционного управления на минимум, затем войдите в экранное меню калибровки хода дроссельной заслонки, выберите“минимальный газ”, сохраните, если подсказка не сработает, это означает, что канал дроссельной заслонки подключен неправильно или на пульте дистанционного управления дроссельная заслонка не установлена на минимум.
Правильное использование горизонта
1. Подключите F1 и F2 на N2 и F1 и F2 соответственно.

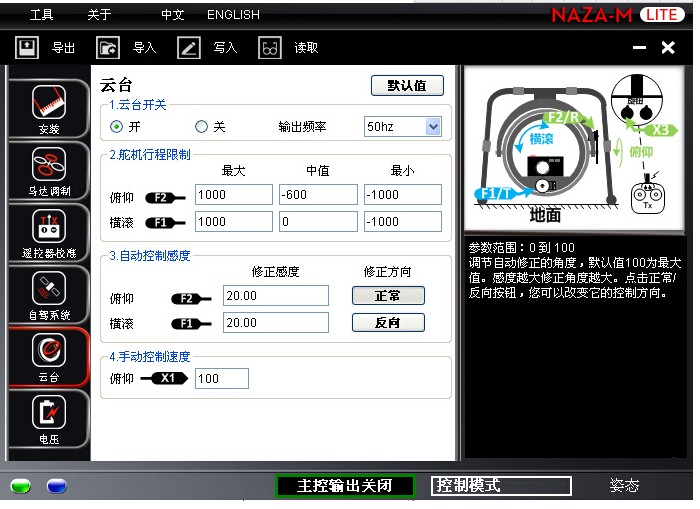

2. Введите программное обеспечение для подкрепления в Нааза и установите страницу опции Gimbal на параметры, показанные ниже
Установите направление поворота горизонта. Если направление вращения горизонта изменится на противоположное, оно будет“Автоматически контролировать чувствительность”внутри“Рулон”Просто установите его на реверс (вы также можете выбрать его в меню настроек OSD).“Настройки направления вращения”, а затем установите его на инверсию).
Направление шага горизонта такое же, как и выше.
Настройка значения горизонтальной средней точки.Если полетный контроллер выровнен, но горизонт не находится в центральной точке, он будет“Предел хода сервопривода”внутри“Среднее значение”Выполняйте точную настройку, пока горизонт не достигнет среднего значения.
Точная настройка угла крена. Если орган управления полетом наклонен на определенный угол влево или вправо, но изменение горизонтального крена относительно невелико, отрегулируйте“Автоматически контролировать чувствительность”внутри“Чувствительность коррекции”Просто введите прекрасную регулировку.
Прекрасная -подтолкнуть под углом угла пирсинга.
Если вы все еще не понимаете, пожалуйста, обратитесь к видео -учебному пособию ребенка, объясняющего переключение
Параметры производительности:

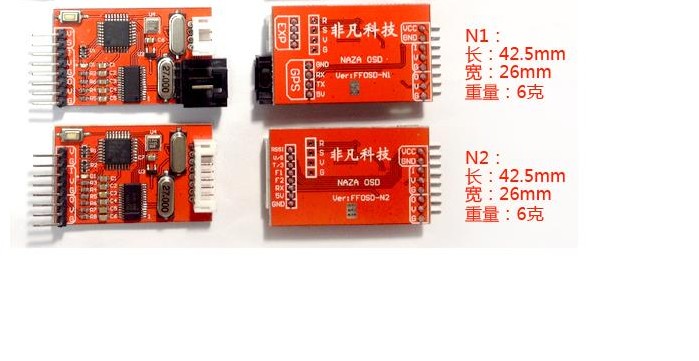

1. Размер модуля экранного меню: 47*26*8 мм.
2. Вес модуля: 20 грамм (включая модуль GPS)
3. Рабочее напряжение: 7 ~ 16,8 В (поддерживает батареи 3S 4S)
4. Рабочий ток: менее 100 мА (12 В).
5. Диапазон обнаружения двойного напряжения: 0 ~ 16,8 В/0 ~ 30 В.
6. Видеовыход: NTSC или PAL (можно установить OSD)

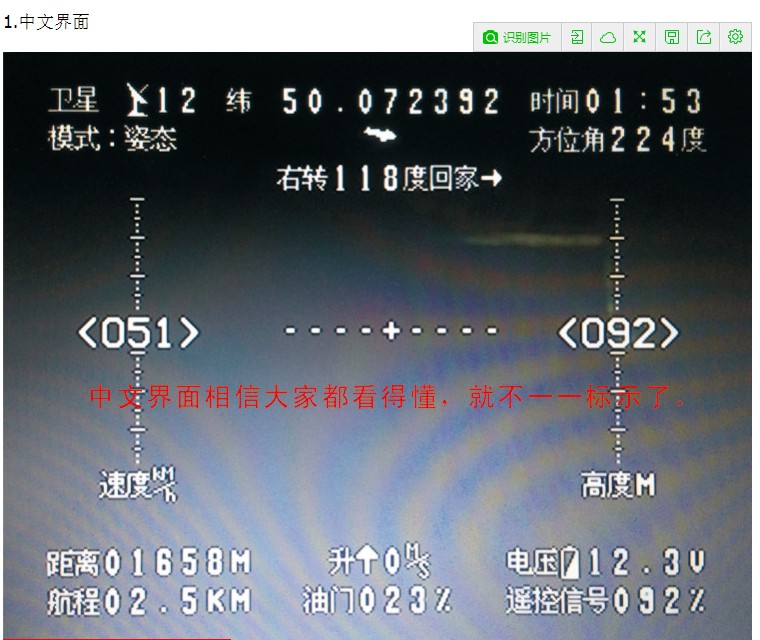

7. Информация экранного меню может отображаться на китайском языке, и пользователи могут самостоятельно изменять интерфейс.
8. В последней версии используется высокоэффективный импульсный источник питания для устранения выделения тепла!
