Traxxas Top Light/Haillights/Lamp Kit T4 TRX4 Светодостойкая водонепроницаемая автомобильная лампа#8025 ~ 8030
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Оригинальная верхняя лампа № 8025 (нужно оборудовать 8028), Оригинальный светодиодный рукав #8026 (нужно быть оснащено 8028), КОМПЛЕКТ ХВЕЙСТВА И ФОРУГ № 8027 (нужно быть оснащено 8028), Светодиодный блок питания, контроллер, Оригинальный светодиодный верхний комплект#8029, Оригинальная группа LAMP Полное набор деталей #8030 |
В наличии очень мало!

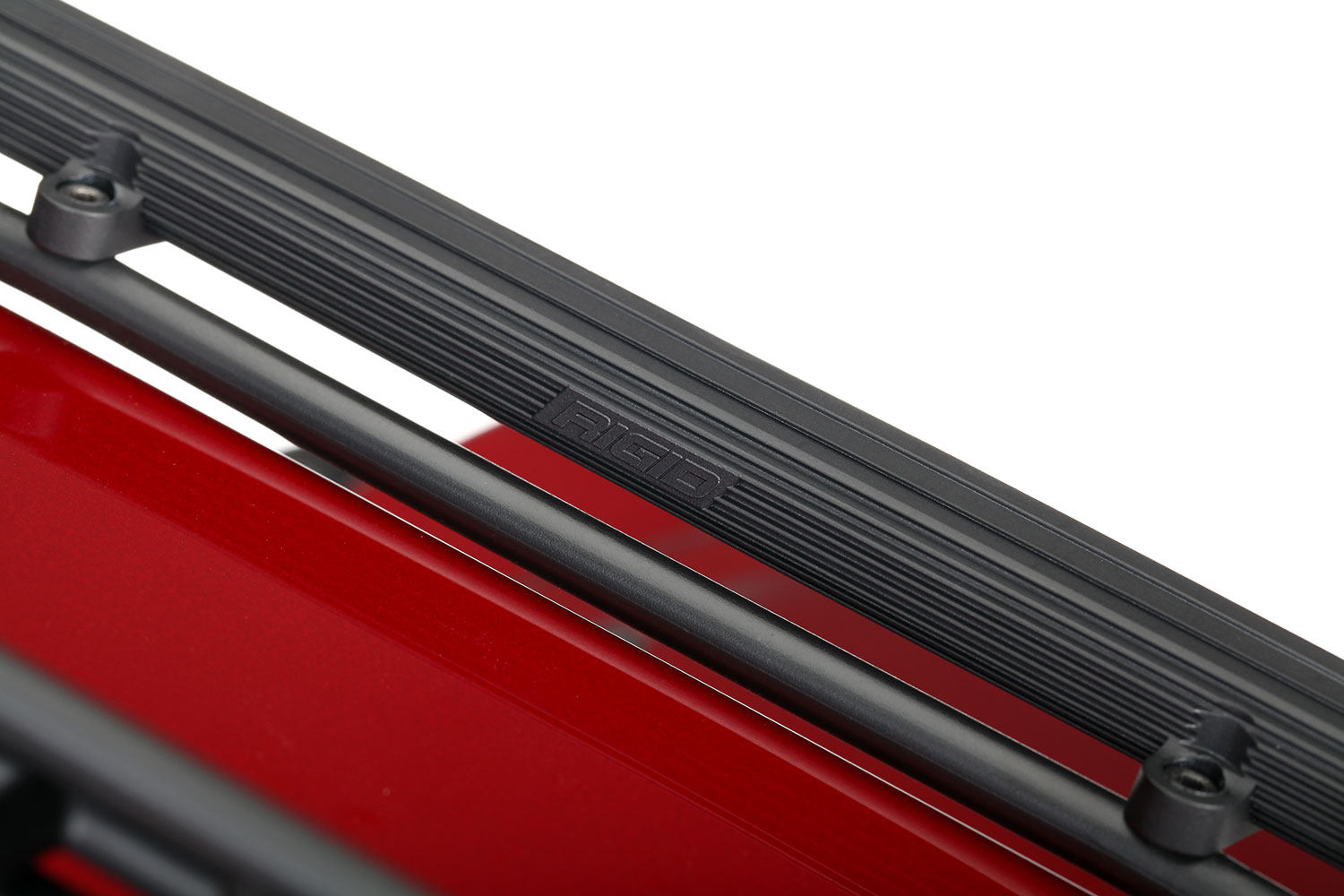

Ding Light #8025 288 Юань(Нужно быть оснащено контроллером 8028)

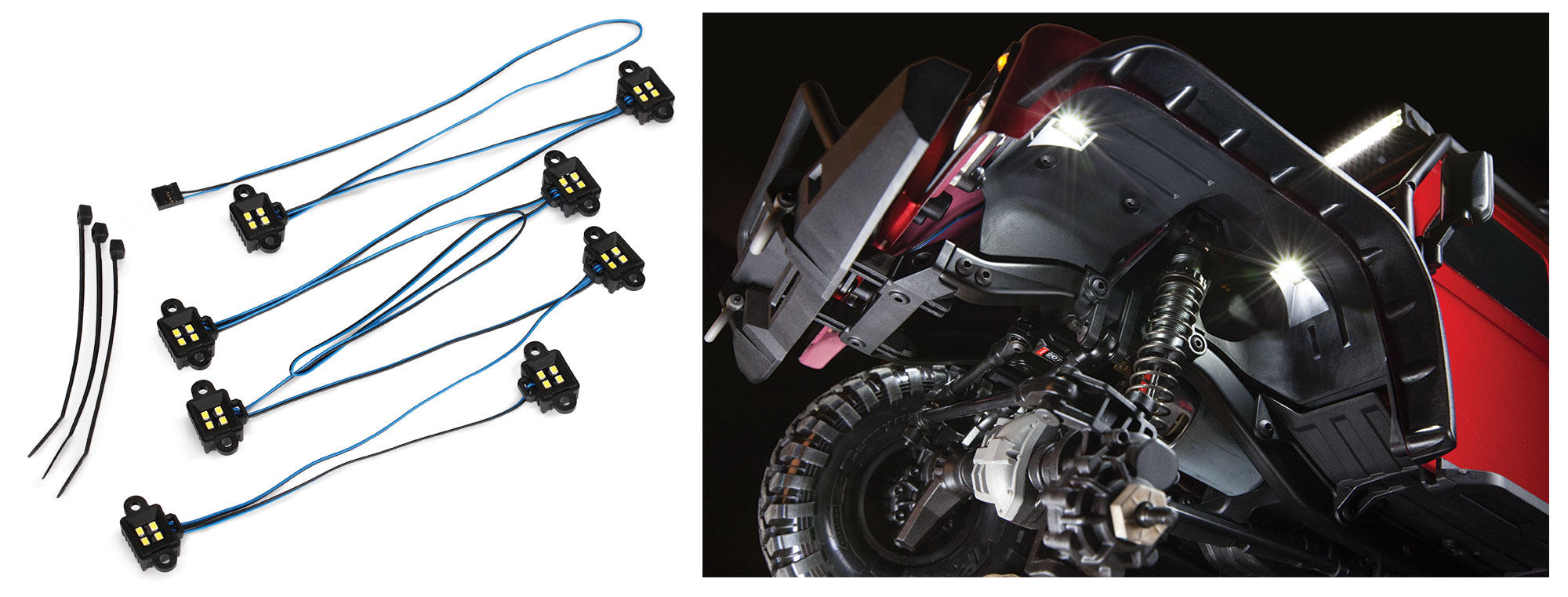

Светодиодный рукав #8026 188 Юань (Нужно быть оснащено контроллером 8028)

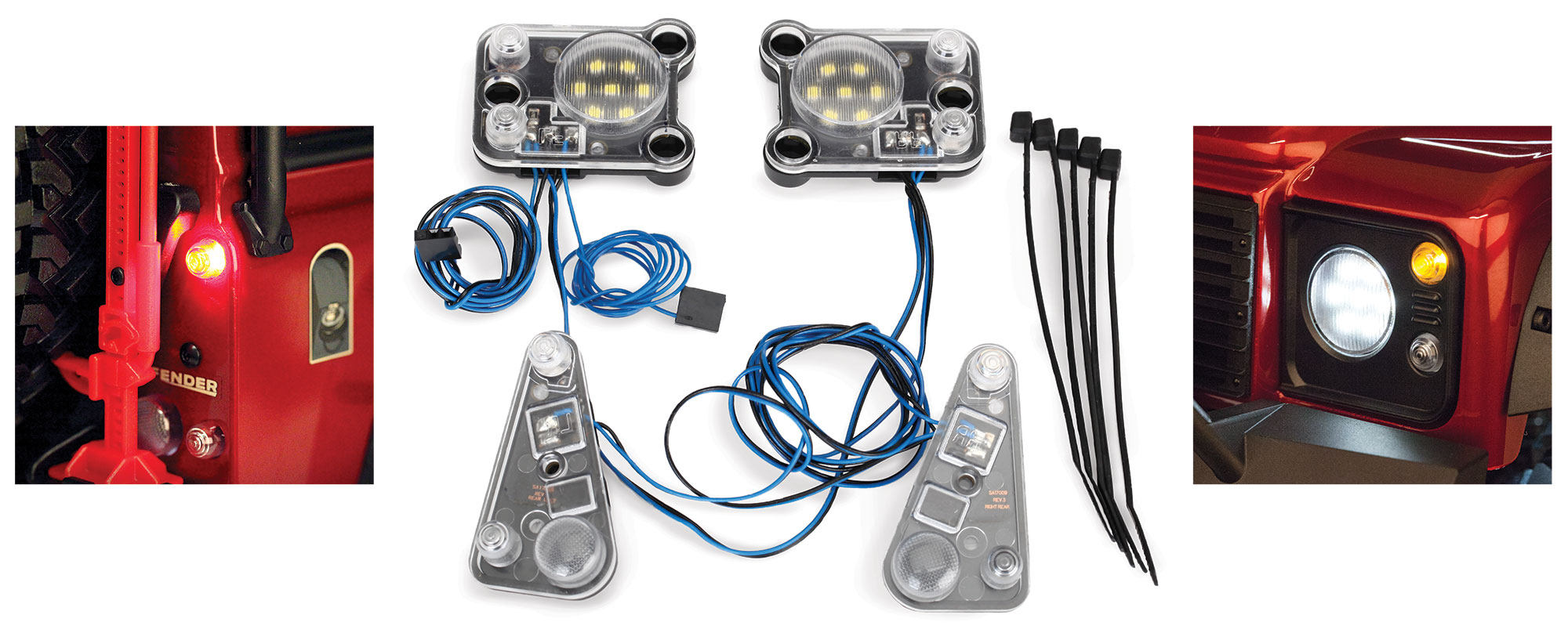

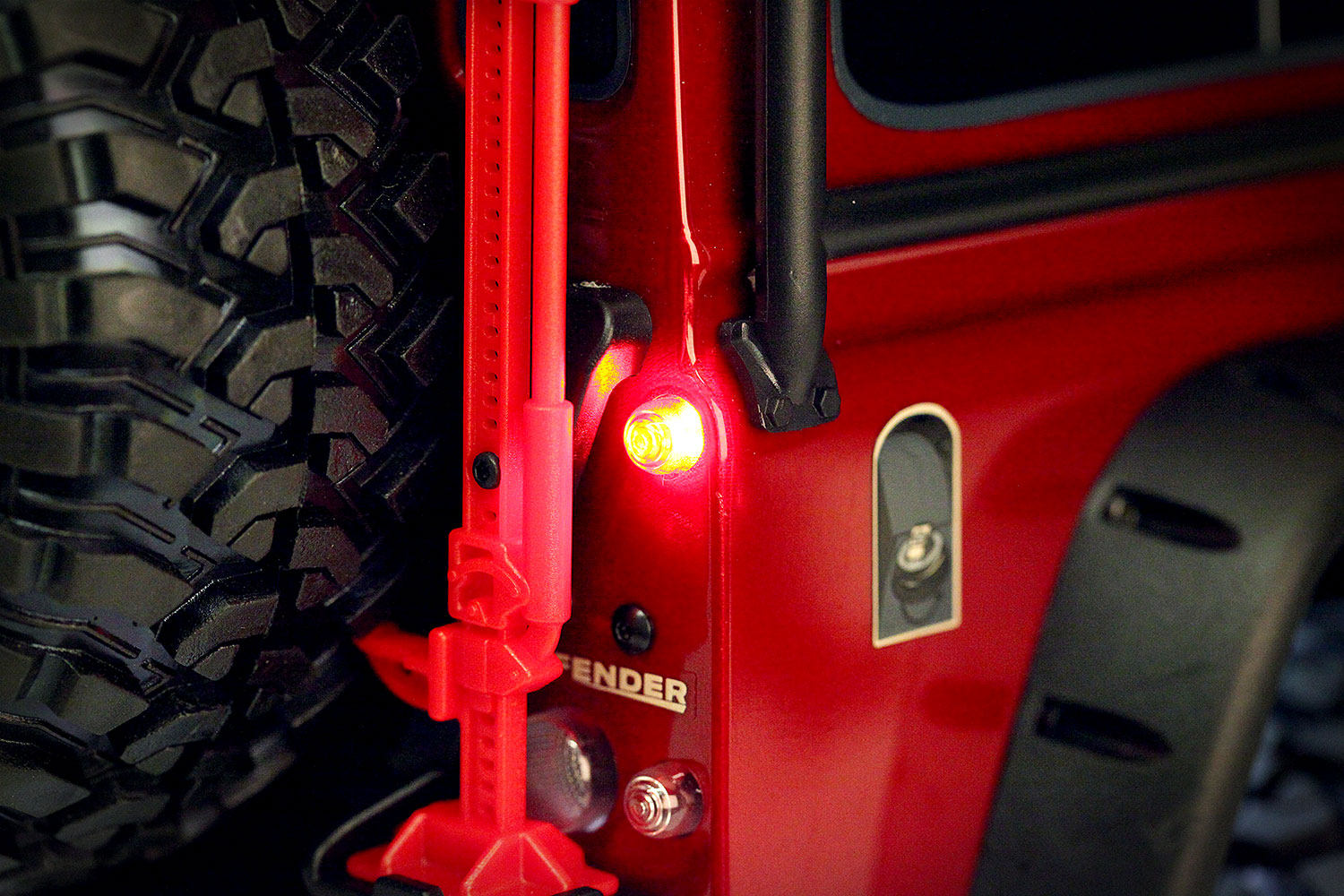

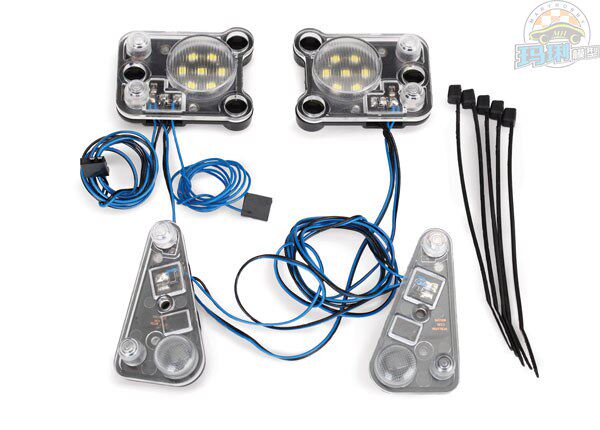

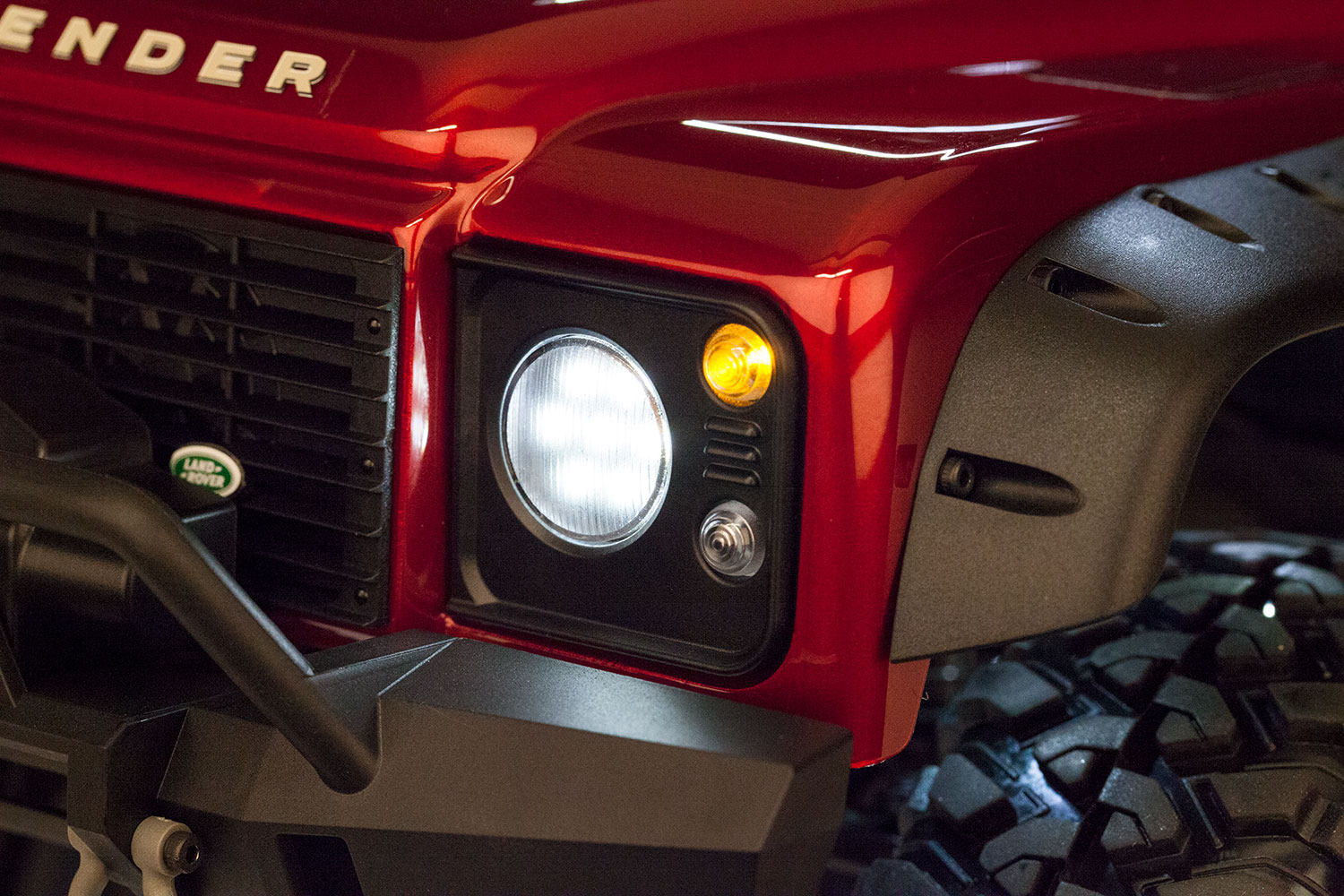

Хвостовая лампа и фары#8027 182 Юань(Нужно быть оснащено контроллером 8028)

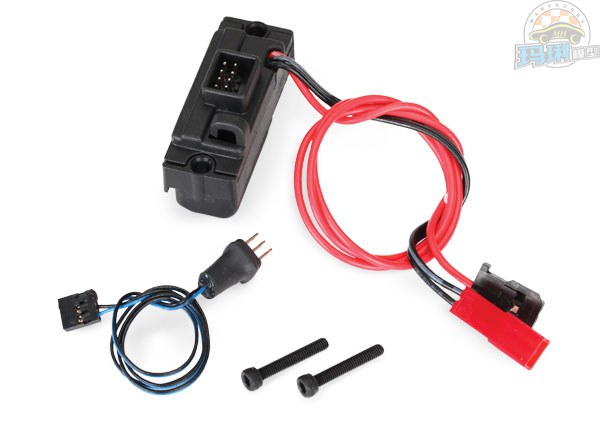

Светодиодный контроллер питания #8028 180 Юань

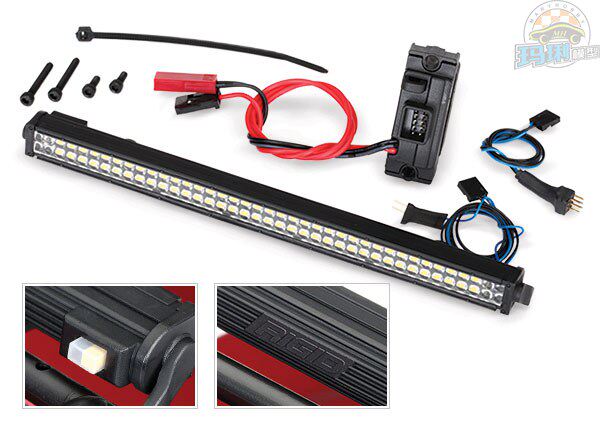

Светодиодный верхний комплект#8029 488 Юань
LED LIGHT GROUP Полный набор #8030 788 Юань
Вышеуказанное должно быть в паре с Original Car Shell 8011
Применимо к корпусу 8011

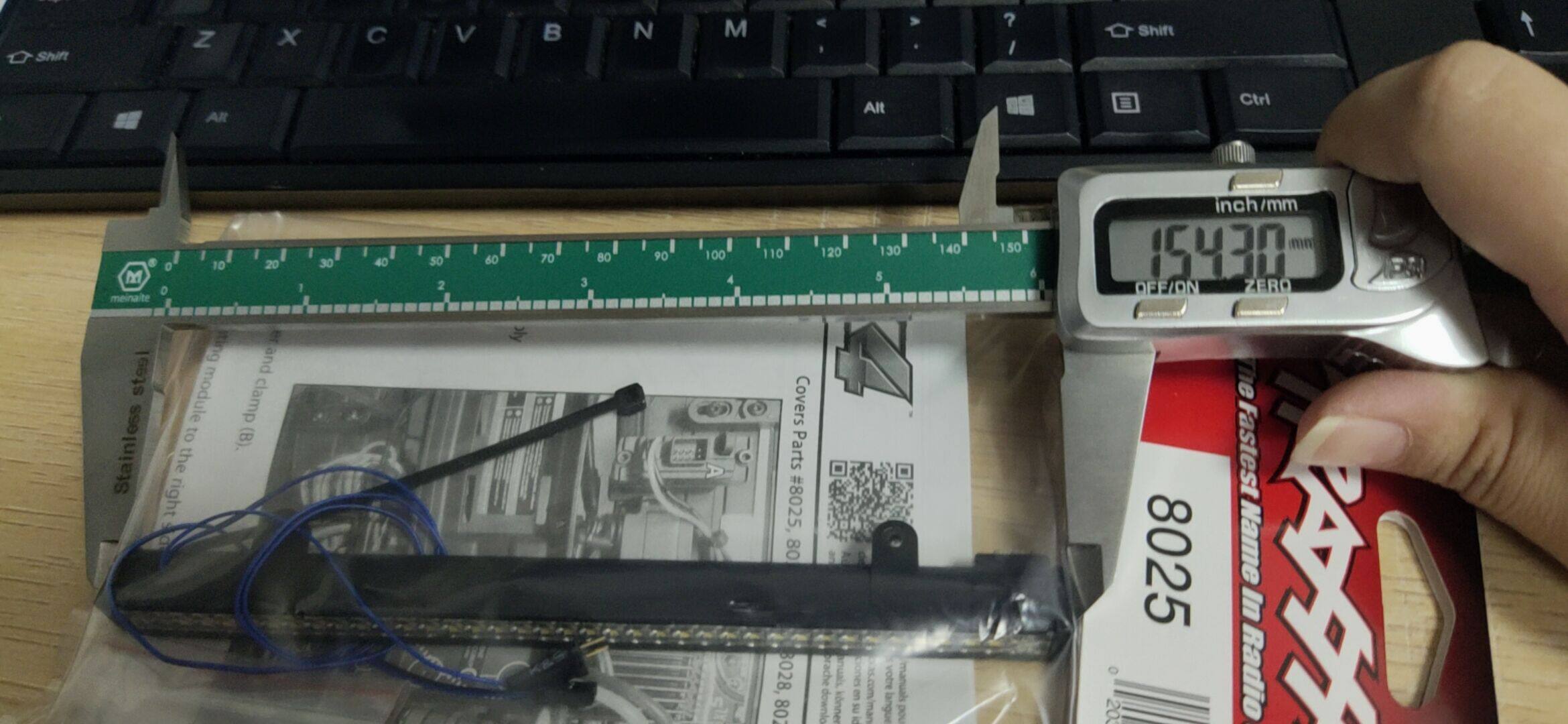

8025 Ссылка:
Ссылка на инструкции по установке:

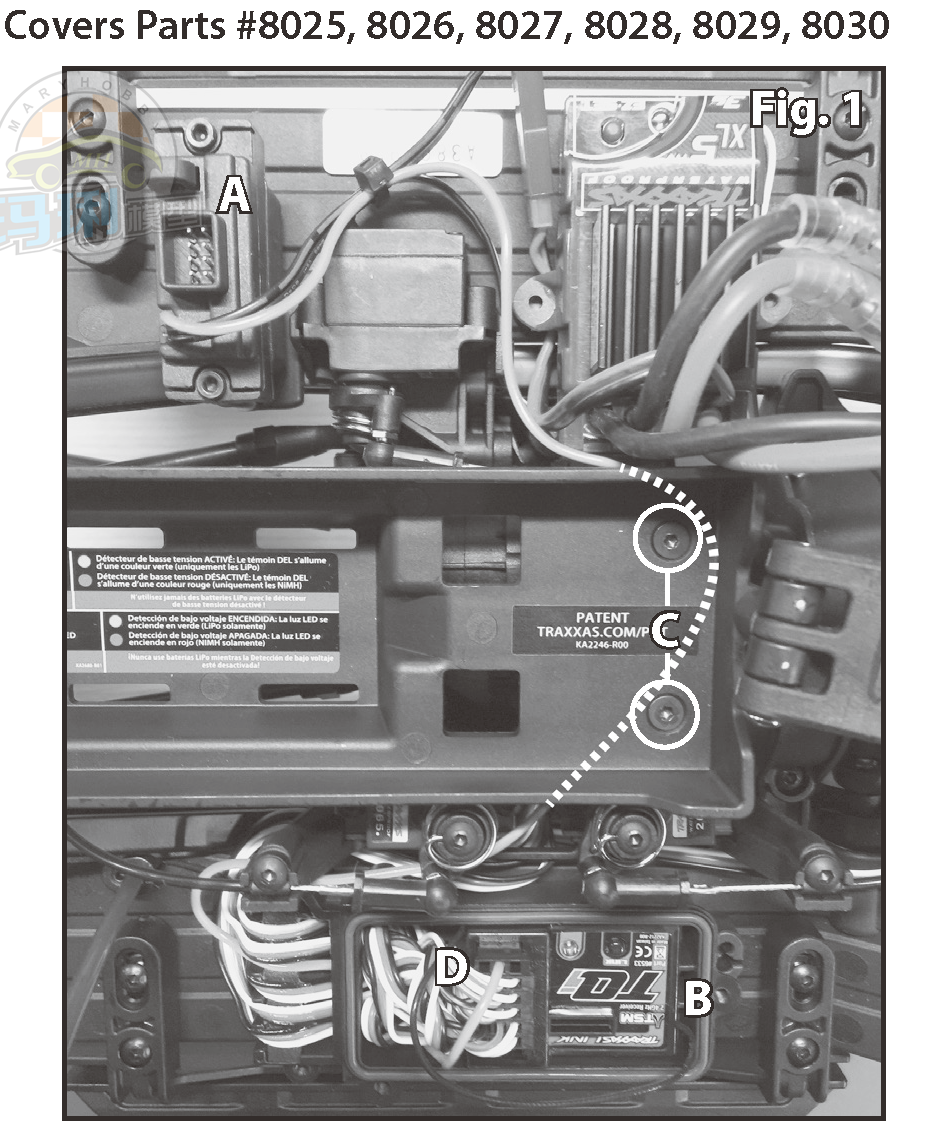

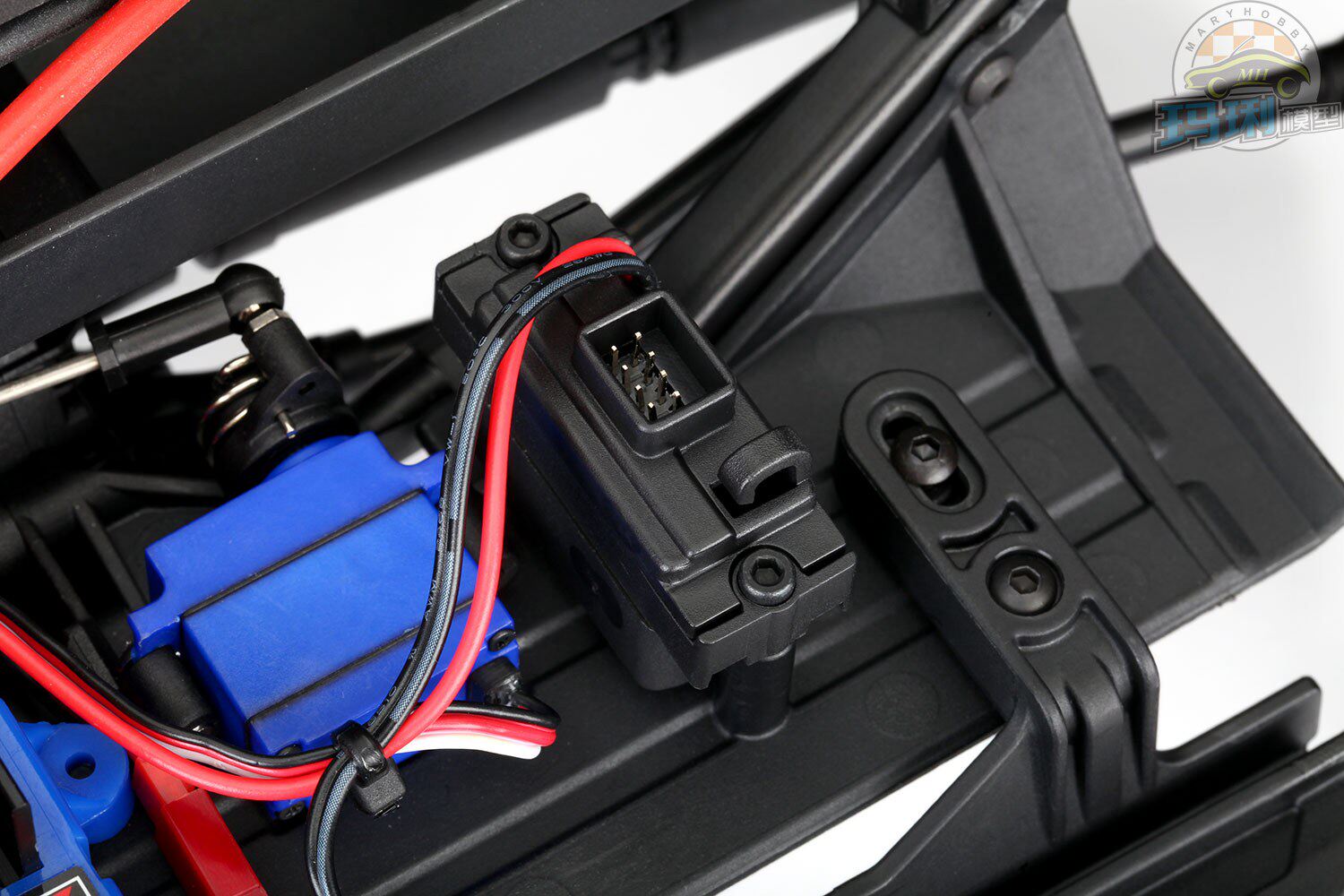

Установка модуля светодиодного освещения (рис. 1):

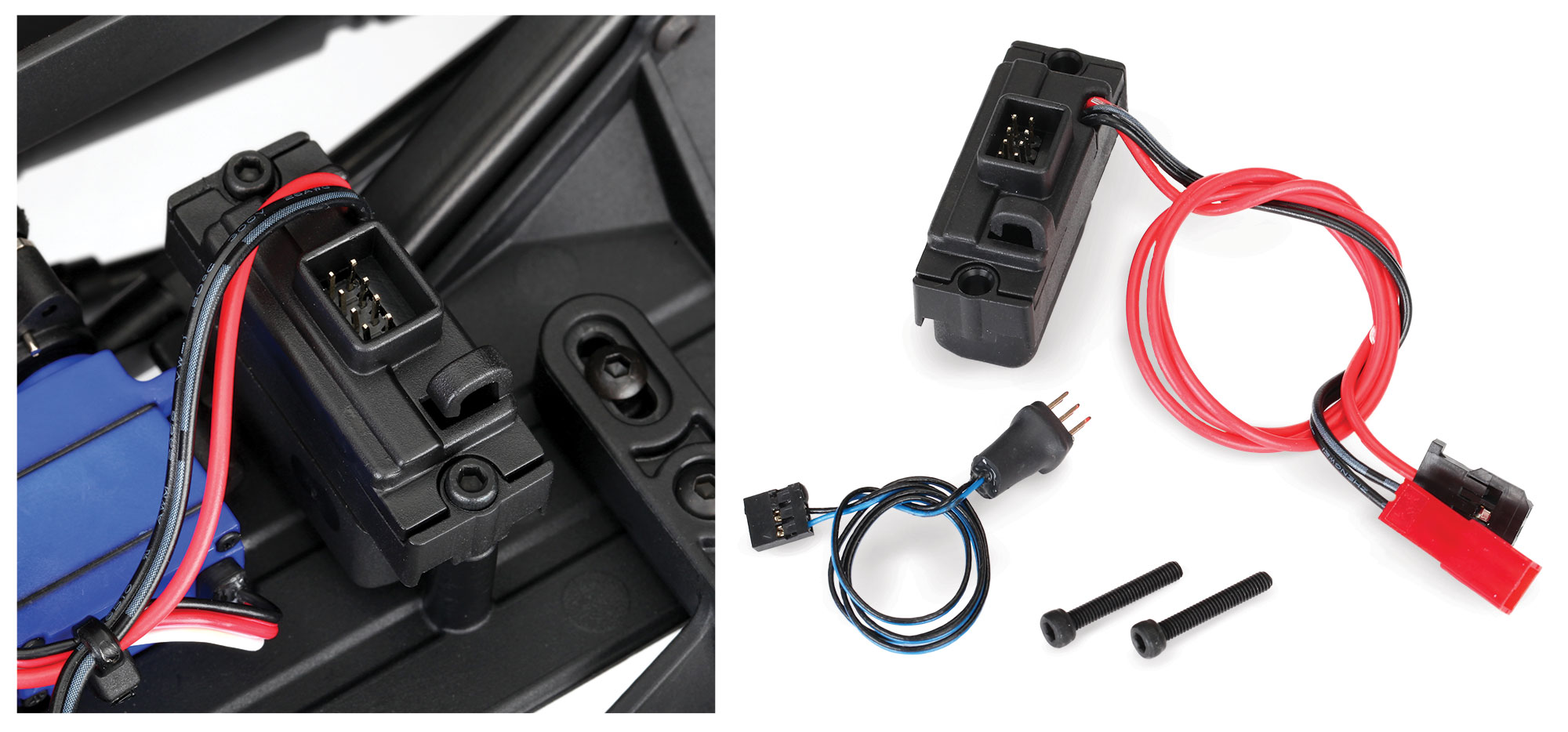

1. Установите модуль светодиодного освещения (A) на левую панель пола шасси. Безопасно с помощью
2.5x15mm cap screws (2).
2. Выверните винты из крышки ствольной коробки и зажима провода; снимите крышку и зажим (В).
3. Удалите два винта с потайной головкой 3x10 мм из лотка аккумулятора (C).
4. Поднимите аккумуляторный отсек и проложите красный провод (штыревой разъем) от модуля светодиодного освещения к правой стороне корпуса между
два сервопривода T-Lock и через отверстие в коробке ствольной коробки. Подключите разъем к каналу 1 приемника (D).
Примечание. Разъем можно подключить к любому нетелеметрическому каналу приемника TQi.
5. Нанесите дополнительный шарик силиконовой смазки (деталь Traxxas № 1647, продается отдельно) на зажим провода. Смазка улучшит герметизацию.
Reinstall the clamp and screws.
6. Убедитесь, что уплотнительное кольцо правильно вошло в паз в коробке ствольной коробки, чтобы крышка не защемила его и не повредила каким-либо образом.
7. Установите крышку и винты. Осмотрите крышку и убедитесь, что уплотнительное кольцо не видно.
8. Установите на место винты аккумуляторного отсека.
9. Подключите черный провод (красный разъем-розетка) от модуля светодиодного освещения к красному проводу (штекер), выходящему из XL-5 HV.
electronic speed control.

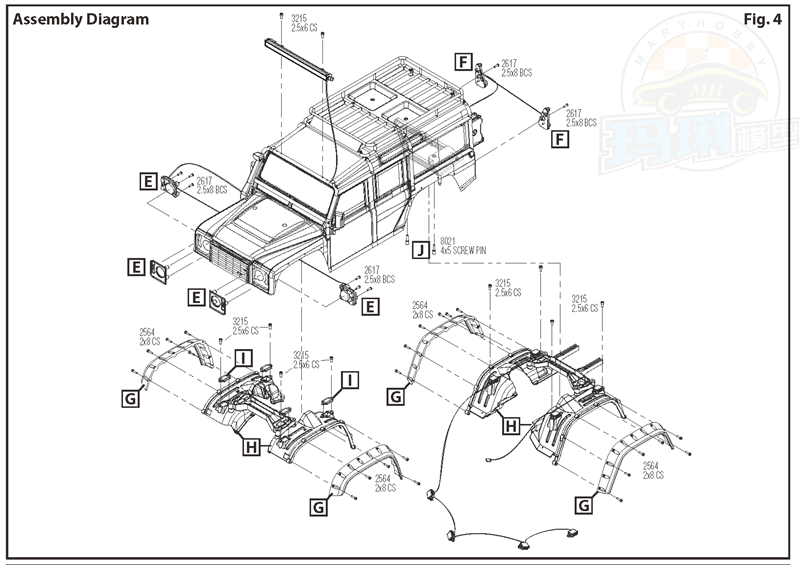

Body disassembly (Fig. 4):
1. Снимите фары (E), задние фонари (F), расширители крыльев (G), внутренние крылья (H) и крышки фонарей (I).
Снимать кронштейн запасного колеса с кузова не нужно; удалить только два
Резьбовые штифты 4x5 мм (J), которые крепят заднюю внутреннюю опору крыла к узлу держателя шины.
LED Light Installation (Fig. 5):

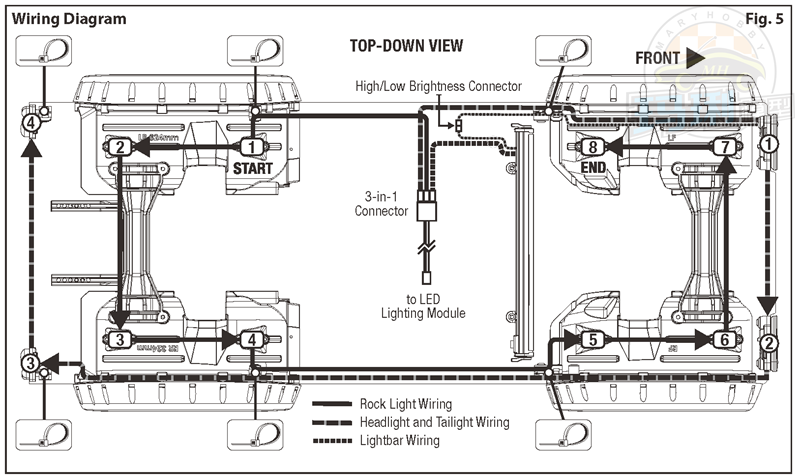

1. Установите комплекты светодиодных фонарей; обратитесь к электрической схеме. Фары, задние фонари и противотуманные фары устанавливаются, как
сборки с использованием того же оборудования, что и исходные сборки. При установке каменных фонарей обратите внимание
где начинается и заканчивается световая цепочка на схеме подключения. Не перетягивайте винты, которые крепят
каменные фонари до внутренних крыльев. Затяните эти винты вручную.

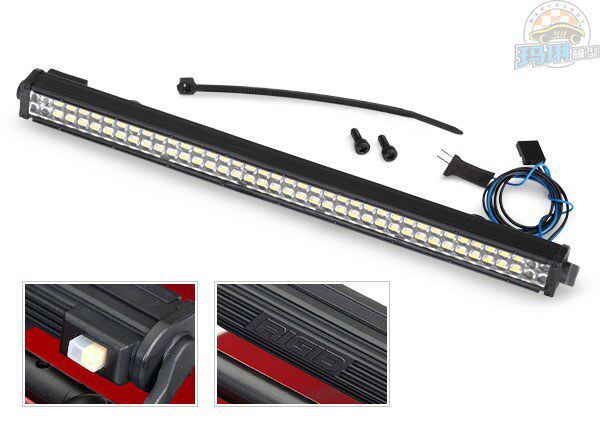

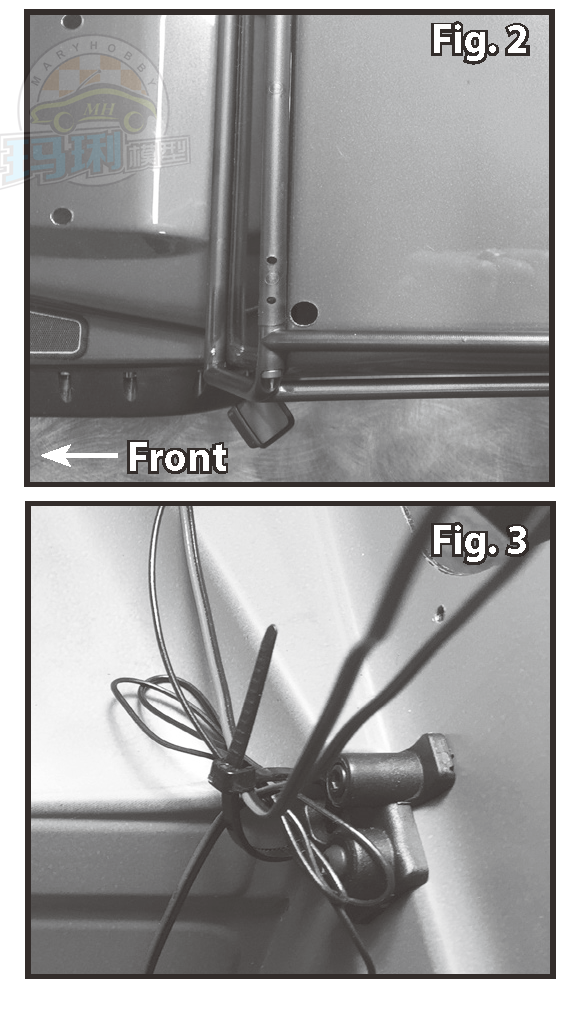

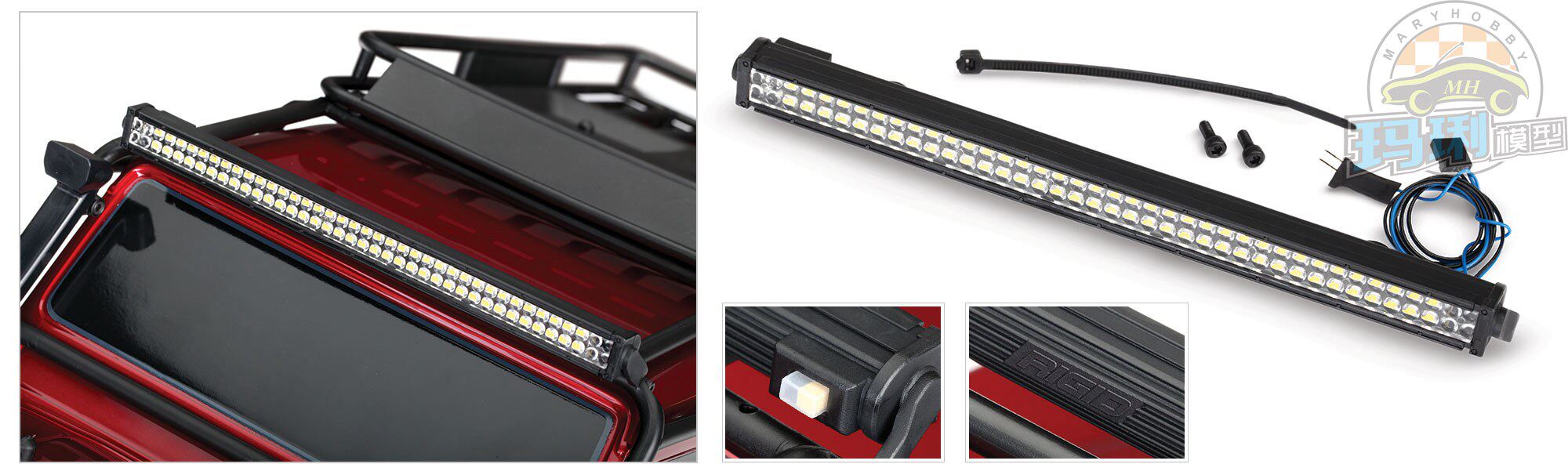

2. При установке светодиодной световой панели используйте развертку или режущую насадку на вращающемся инструменте (например, Dremel).®)
вырезать небольшое отверстие в переднем левом углу крыши кузова автомобиля (рис. 2). НЕ используйте сверло
так как он зацепится за тело и порвет его. Отверстие или прорезь должны быть достаточно большими, чтобы пройти через разъем.
для световой панели через корпус. Примечание. Важно вырезать отверстие в правильном месте или

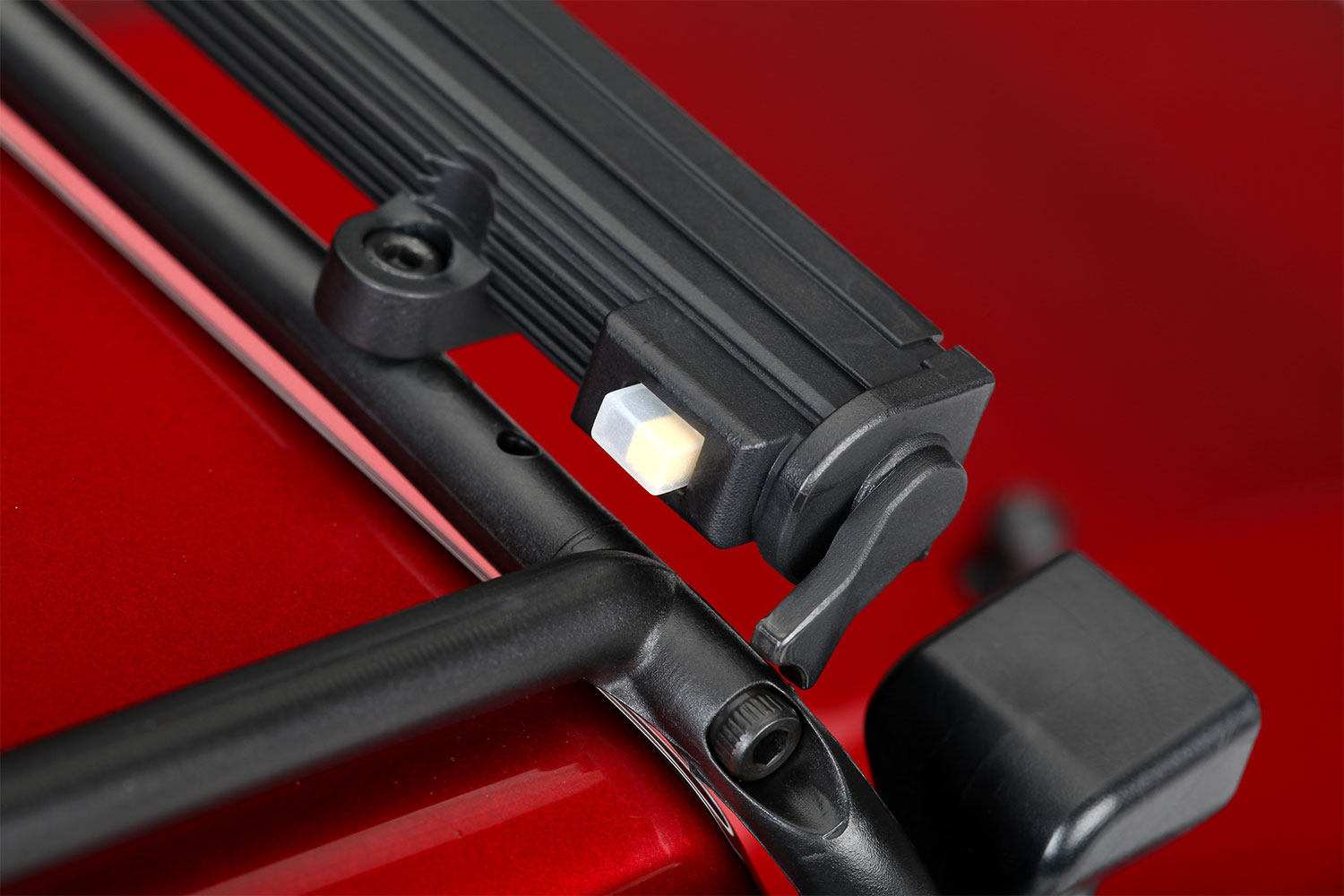

световая панель не будет установлена правильно. Закрепите световую панель на багажнике на крыше с помощью болтов 2,5x6 мм.
3. Установите на место внутренние крылья и расширители крыльев (вручную затяните винты в расширителях крыльев, чтобы избежать
distorting or damaging the parts).
4. С помощью стяжек закрепите проводку на кузове в предусмотренных местах (рис. 3).
Установка модуля светодиодного освещения (Рисунок 1):
1Установите модуль светодиодного освещения (а) на нижней пластине левого шасси.Безопасность и
2,5x15 мм винт (2).
2Снимите винт из зажима приемной коробки и провода;
3. Удалите два винта STUBB 3x10 мм (C) из подноса аккумулятора.
4Укажите кронштейн с аккумулятором и переместите красный проволоку (мужской разъем) из модуля светодиодного освещения в правую сторону шасси.
Две сервоприводы T-Lock и через отверстия в приемной коробке.Заглушка подключена к 1 -канату (D) приемника.
ПРИМЕЧАНИЕ. Подключение может быть вставлено в любой не -приличный испытательный канал в приемник TQI.
5Кремниевая смазка дополнительная жемчужина (часть № 1647, продана отдельно).Смазка может улучшить производительность герметизации.
Повторно установите карты и винты.
6Убедитесь, что кольцо O -образной формы установлено в канавке приемлемого ящика правильно, чтобы крышка не была зажата или повреждена каким -либо образом.
7Установите крышку и винт.Проверьте крышку, чтобы убедиться, что o -образный круг уплотни.
8Повторно установите винты в пластинке аккумулятора.
9Модуль светодиодного освещения черного шелкового соединения (красный разъем матери), красная проволочная (штепсельная) Выход XL-5 Высокий напряжение
Электронная регулировка скорости.
Разборка тела (рис. 4):
1Удалите фары (E), задние фонари (F), грязную тарелку (G), внутреннюю передачу (H) и скалу с мягкой накрытой (ME).
Вам не нужно снимать запасные кронштейны из шин с корпуса, просто удалите два кронштейна.
4x5 мм игладная игла (J), соединяющая грязевую доску для поддержки компонента кронштейна шин.
Установка светодиодного света (Рисунок 5):
1Установите компоненты светодиодного света, пожалуйста, обратитесь к схеме подключения.Установка автомобильных огней, задних фонарей и каменных огней
Используйте коллекцию оборудования, которая совпадает с оригинальной сборкой.При установке каменных огней обратите внимание
Места, где строки начинаются и заканчиваются на схеме подключения.Не исправляйте винты слишком много
Внутри каменной лампы, грязевая доска.Затяните эти винты вручную.
2При установке светодиодного предупреждающего света используйте корпус -лезвие или бурильный бит в инструменте вращения (например, Dremel&Рег;)
Вырежьте небольшое отверстие в левом переднем углу тела (рис. 2).Не используйте укусы сверла
Потому что он захватывает и разрывает его в теле.Отверстия или канавки должны быть достаточно, чтобы пройти разъем.
Через предупреждающий свет тела.Примечание: важно быть в правильном положении или
Он не будет установлен правильно.Огни предупреждения о безопасности используют 2,5x6 мм винтовые стойки.
3. переоценить внутреннюю пластину и грязную пластину (затяните винт рукой, чтобы избежать
Скручивать или повредить детали).
4Используйте молнию, чтобы убедиться, что предоставленное положение подключено к проводе (рисунок 3).

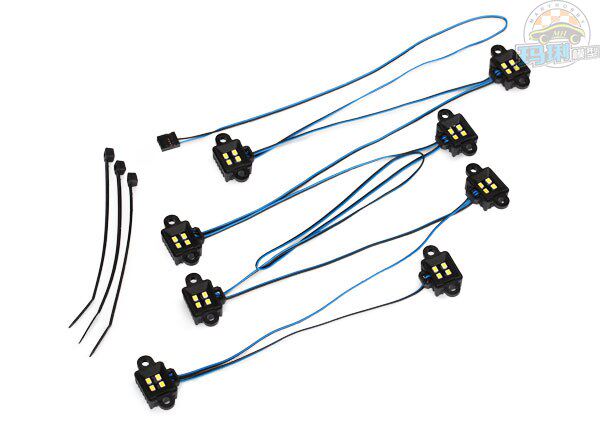

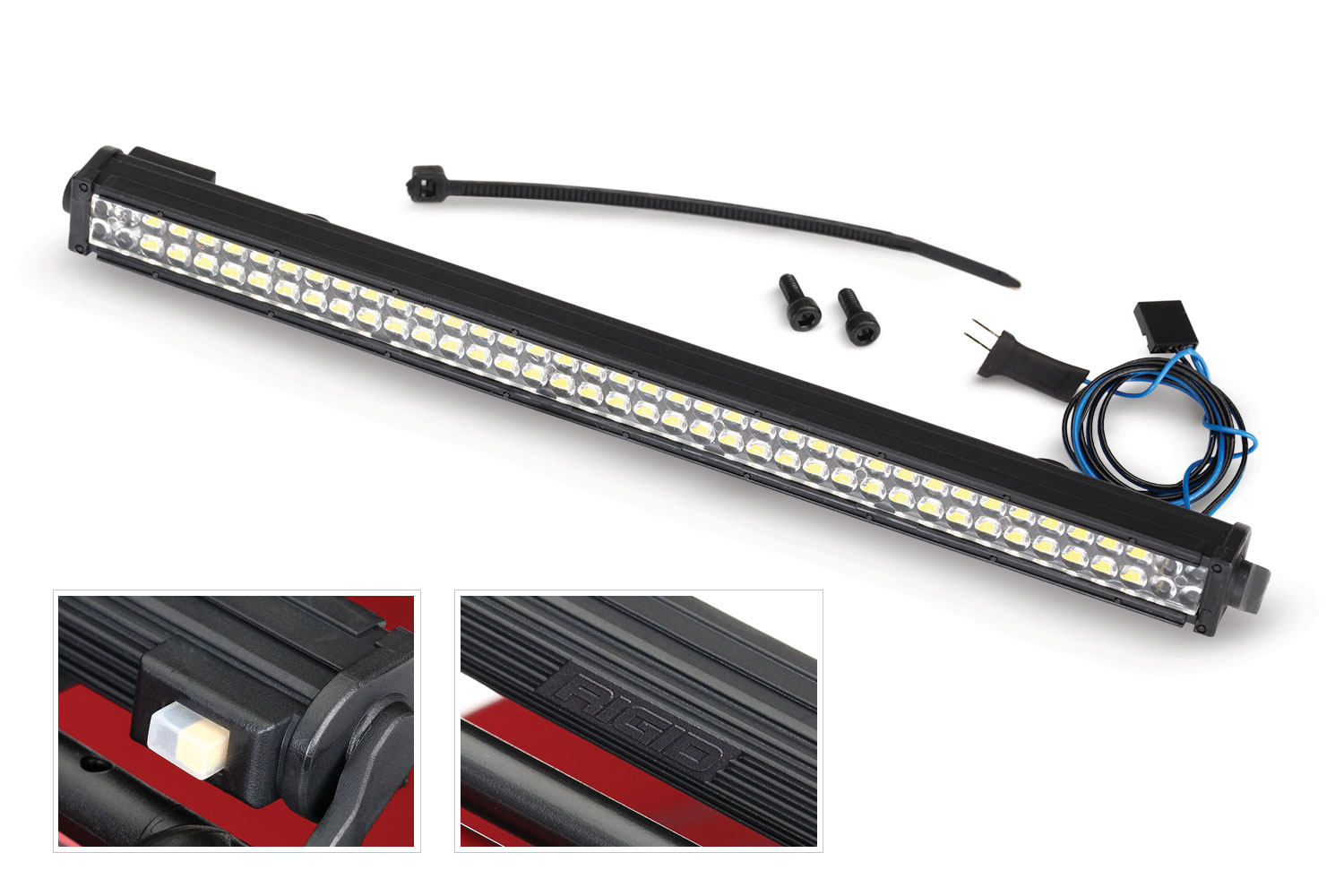

Оригинальная верхняя лампа № 8025
Оригинальный завод
Оригинальный завод
Оригинальный завод
Оригинальный завод
Оригинальный завод

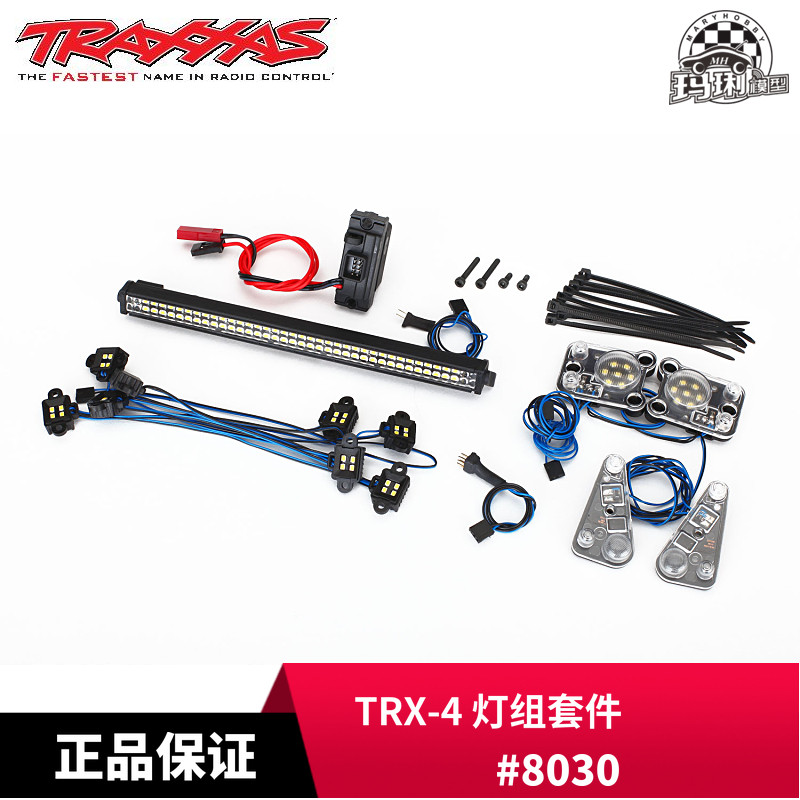

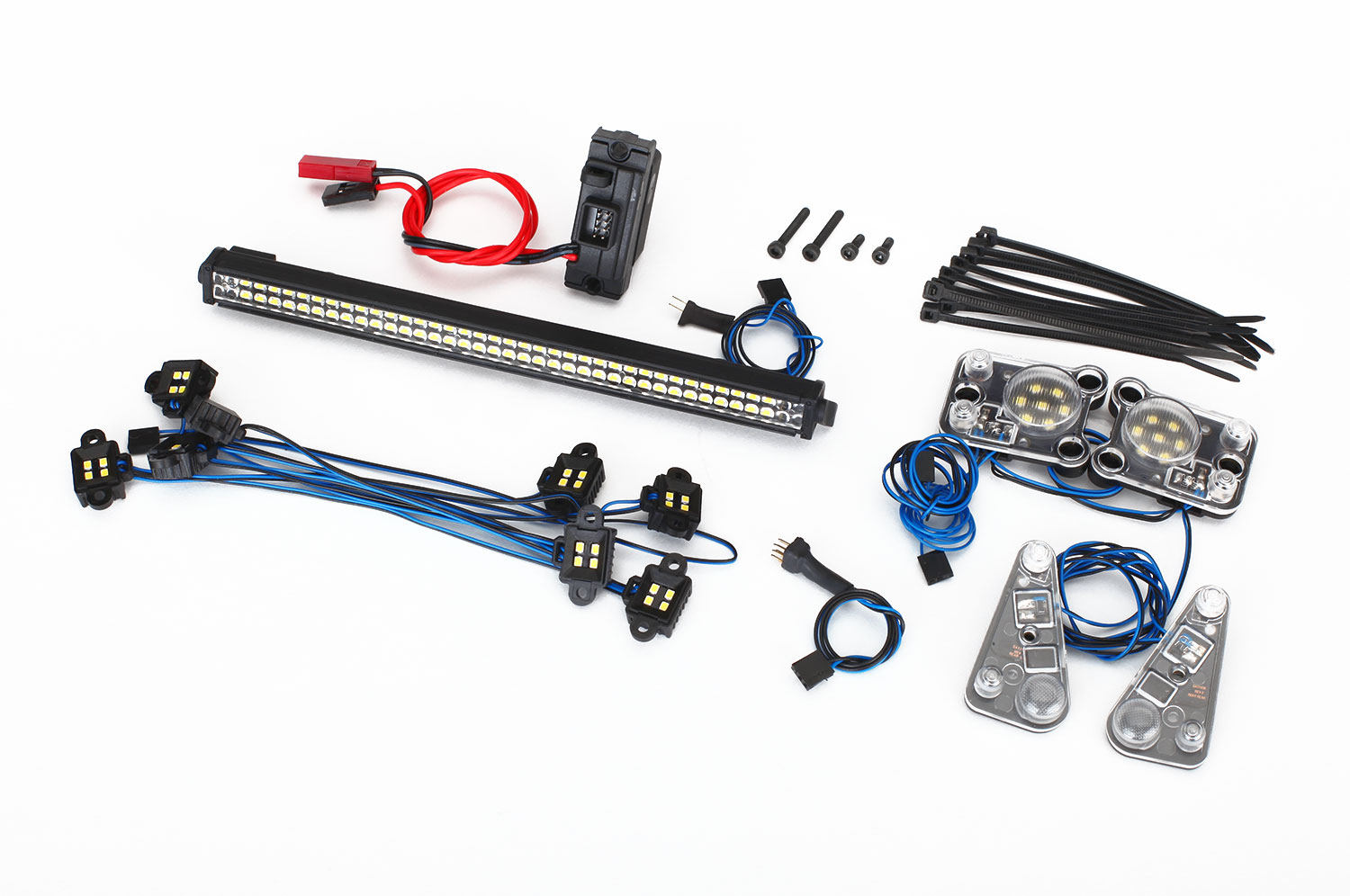

Комплект светодиодных фонарей, полный (содержит комплект каменных фонарей, светодиодную световую панель (жесткую)®), комплект светодиодных фар/задних фонарей, блок питания и жгут проводов 3-в-1) (подходит для кузова № 8011)
