[TPA3116D2数字功放板大功率 立体声蓝牙音响 2399卡拉OK混响Echo]

Цена: 387руб.    (¥18.3)
Артикул: 538333497156
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:yanminjian55
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥2986 297руб.
¥30634руб.
¥9.9210руб.
  • Информация о товаре
  • Фотографии
Цвет: [PCB空板], [成品板]

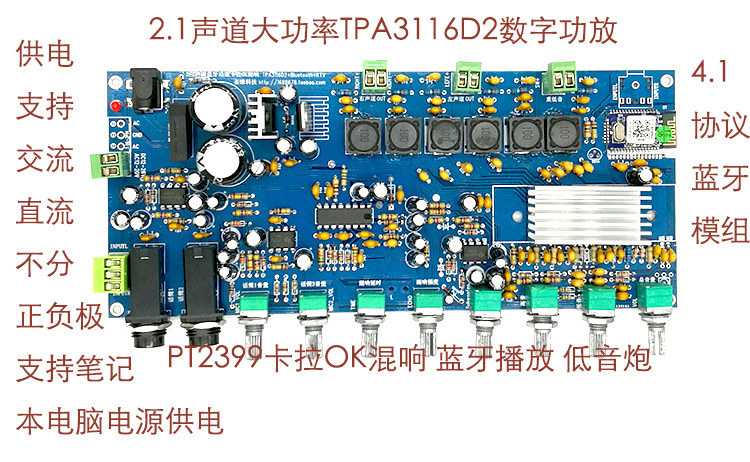

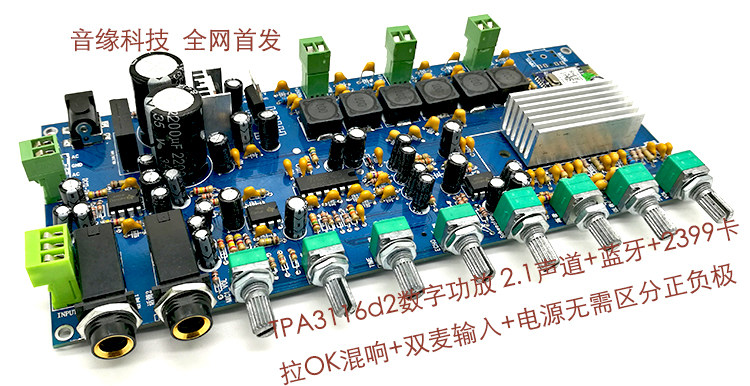

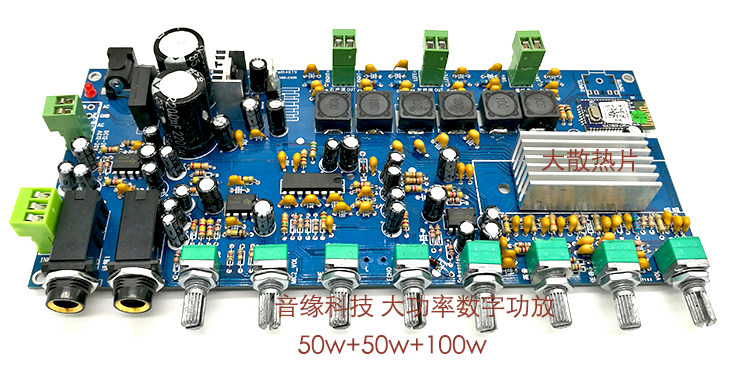

[TPA3116D2数字功放+][PT2399混响+4.1协议蓝牙（2.1声道数字功放板]

[蓝牙连接名 Boytone]

2[片全新美国]TI[公司 ]TPA3116D2[高性能功放芯片为核心][，一片做左右声道功率放大，][一片做并联桥接超低音][，具有体积小、高效、大功率等特点。密封式优质电位器][。板子电路简单，工作可靠。工作电压12]V[－]2[４]V[。左右声道输出]50WX2,[超低音输出]100W[，效率可达到]90%[以上，][蓝牙无线链接。][可使用笔记本电脑的开关电源供电，也非常适合于电瓶设备供电，比如摩托车，汽车，电动车等等。板子体积小巧，使用以及安装都非常的灵活方便。]

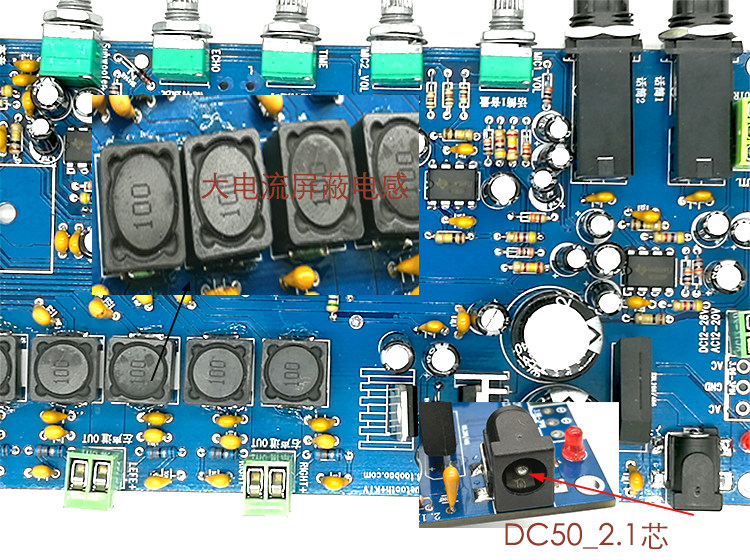

[DC 头:5.5*2.1mm]

[PCB尺寸：长200mmx宽85mm][x厚1.6mm ；高级FR-4军工板材]

[电位器中心间距为20mm]

[散热片最大支持尺寸为：长65mm*宽20mm]

[DC供电电压：DC12V-24V，可用笔记本电脑电源接口2.1针座，4安培以上电流。]

[AC供电电压：12V-20V，4安培以上环牛变压器。]

[额定输出功率：50w+50w+100w]

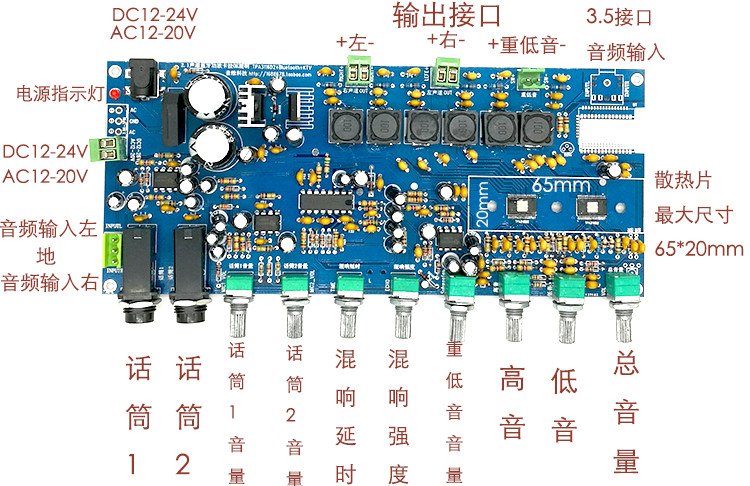

[接线示意图]

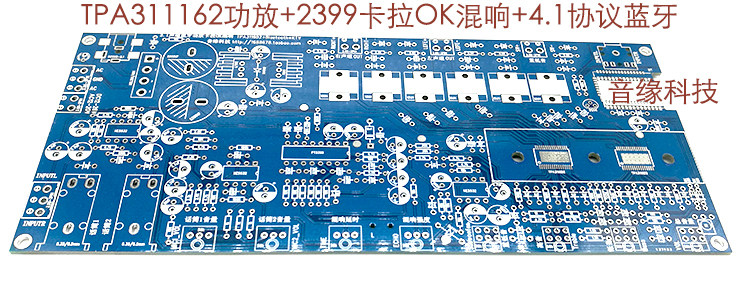

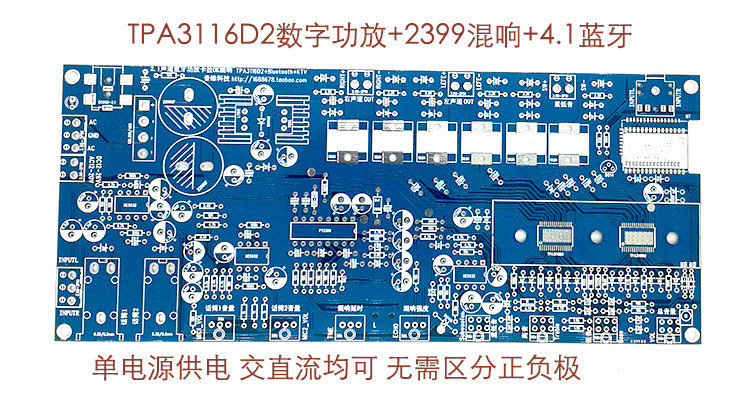

[PCB空板]

[蓝牙模块可选：]

[a、][https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-13383879692.18.n5Fsms]&id=529410006193

[b、博通的BLK-MD-SPK-E]

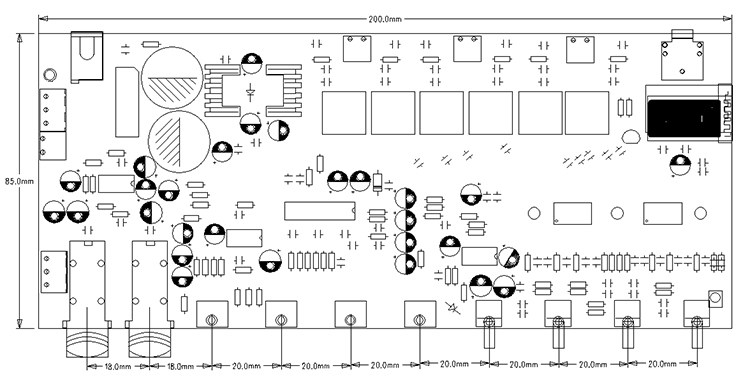

[PCB及各接口尺寸]

[建议接线方法(重要)：]

[使用前先核对网页图的指示说明 ]>>[ 2. 接好喇叭线 ]>>[ 3. 接好音频输入线 ]>>[ 4. 确认接线无误，最后再插上电源！ 要更改接线或移动板子，必须先取下电源后再操作。使用错误、线路焊点间短路、或零件脚间短路，都可能会引致芯片损坏。]

[使用注意事项(重要)： ]

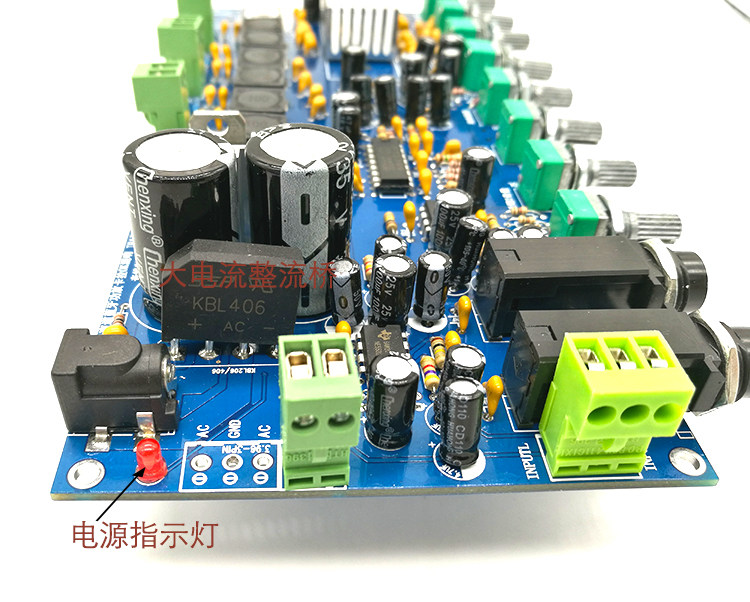

  • [关于][电源选用：]
  1. [板子是使用直流电源供电，无需区分正负极][。]
  2. [电源不允许错误接到喇叭输出接口，这会引致功放芯片损坏。]
  3. [最高工作电压24V ( ][注意: TPA3116 功放芯片最高工作电压是26V，使用时不要大于26V][ )。]
  4. [板子是使用直流电源供电，][请使用性能良好的直流电源供电，如电源性能差可能会出现交流声，或电流声等情况]…[特别是开关电源，请尽量选用带接地端3脚插哪种，类似笔记本电脑哪种3脚交流插头。注意：家用交流电排插须是有带接地的，如不接地，有的开关电源可能出现电流声等情况。特别是DIY新手，请留意！]
  5. [如使用普通][交流变压器电源][，AC13-20V整流滤波后的电压不能高于24v，才可以连接使用。(][注意: 整流后空载电压][不要大于24V] )[。]

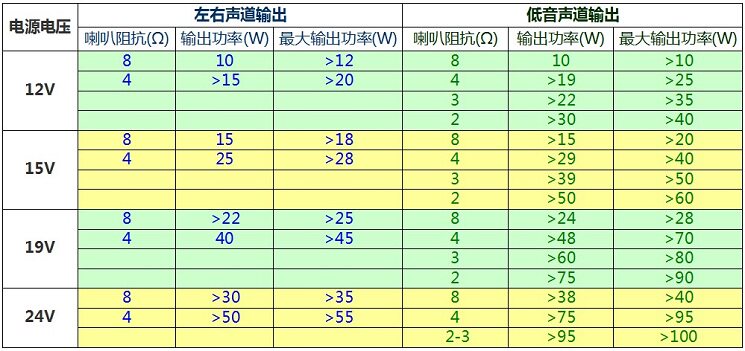

  • [电源电压/电流和喇叭选用][：]
  1. [电源14V/3-4A以上，左右喇叭用4欧/15-30W，低音喇叭用5-8寸以上3-4欧/25-45W][；]
  2. [电源19V/4-5A][以上，左右喇叭用4欧/30-50W，低音喇叭][用][5-10寸以上3-][4欧/40-80W；]
  3. [电源22-24V/5-6A以上][，左右喇叭用4欧/40-80W，低][音][喇][叭][用6-10寸以上3-4][欧/70-100W][。][【提示：这些仅是一个基本参数，仅供参考用，实际效果和喇叭本身性和音箱的配合有][关，如用8欧声音功率会比4欧小些的，请留意】]
  4. [如对功率要求特别高的][，][建议电源用20-24V/6-7A以上][。][如电源电流不够，在音量开大后会供电不足，可能会出现电源灯光变化或声音不正常等情况][，这个是DIY新手经常遇到的][。]
  5. [喜欢DIY低音喇叭并联用的亲们，这款板低音声道支持低阻喇叭，][2个8欧并联=4欧；2个6欧并联=3欧][。注意：][并联是2个喇叭的]"+"[接]"+"[，]"-"[接]"-"[ 切勿接错][！]
  • [喇][叭输出接线出][：][喇][叭输出 ]"+" [或] "-"[ 都是独立的，不是共地输出，][不可以相互连接。也不可以和电源 ]"+"[ 或 ]"-"[ 连接][，][错误][会声音不正常或引致功放芯片损坏。]
  • [关于][音频输入接线：]
  1. [请尽量选用带屏蔽类型的线连接，以减小输入连接引致的噪声和电流声。]
  2. [如连接线存在开路或线间短路，会引致噪声或电流声，声道没声][音][等情况]…
  3. [板子不要直接放在金属表面或会导电的物件上，也不要放在有潮湿的物件上，这样容易引致短路或出现感应电流声等情况]…
  • [关于][音源][输入：][音质效果和输入音源的质量很重要，建议使用全频输入。如使用普通的手机做音源输入，除音频电压输出小些外，音质也可能会差些，特别是超低音部分]
    [，这是因为手机本身的特性。如要求特别高的，为提高音质，建议使音质较好的音源设备连接, 例如: CD播放]    [、iPhone 或电脑声卡设备等等]…[音质较好的音源设备连接。]
  • [关于声音效果][：]
  1. [音质效果和输入音源的质量有关][，][也和配用的喇叭本身的性能有关。无论是高音、中音、低音都要有喇叭单元的支持才可做到。特别是超低音部分，如没有低音性能良好的低音喇叭和箱体的配合，是无法做到很好的效果。]
  2. [市场上的低音喇叭价有高有低，低音性能也有高低。][如喇叭本身功率太小或喇叭本身低音性能差，都会影响到低音效果。或在音量开大后，可能会出现声音不正常等情况][，][这个也是DIY新手经常遇到的。][【注意：如低音喇叭用4寸，想做到6寸的效果；或用6寸是想做到8寸的低音效果，是无法做到的，除非使用的喇叭低音性能极高】如要求特别高的，又不是很了解喇叭配合使用的亲们，请特别留意！]
